Axonometri 30° / 60° Pertemuan 13 Irma Damayantie, S. Ds. , M. Ds Prodi Desain Interior - FDIK

GAMBAR AKSONOMETRI (KOMPUTER)

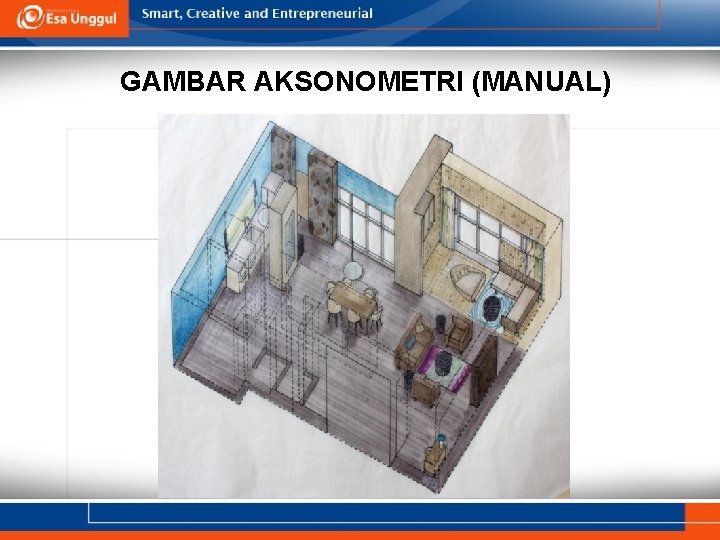

GAMBAR AKSONOMETRI (MANUAL)

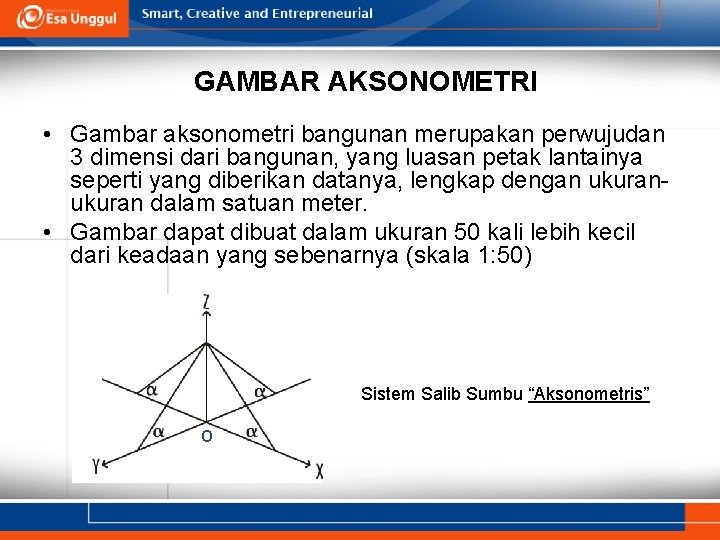

GAMBAR AKSONOMETRI • Gambar aksonometri bangunan merupakan perwujudan 3 dimensi dari bangunan, yang luasan petak lantainya seperti yang diberikan datanya, lengkap dengan ukuran dalam satuan meter. • Gambar dapat dibuat dalam ukuran 50 kali lebih kecil dari keadaan yang sebenarnya (skala 1: 50) Sistem Salib Sumbu “Aksonometris” O

GAMBAR AKSONOMETRI • Menggambar Aksonometri dibagi menjadi tiga : 1. Isometri 2. Dimetri 3. Trimetri

TABEL AKSONOMETRI AXONOMETRI ISOMETRI DIMETRI (DIN ) DALAM PANJANG TINGGI A: B C: D 1 1 1 30 DERAJAT 1/2 1 1 7: 8 1: 8 41, 4 DERAJAT 7, 2 DERAJAT TRIMETRI 1/3 1 1 17 : 18 1/4 1 1 31 : 32 2/3 5/6 1 1: 3 1: 5 1/2 9 / 10 1 1: 3 1 : 11 A C D B

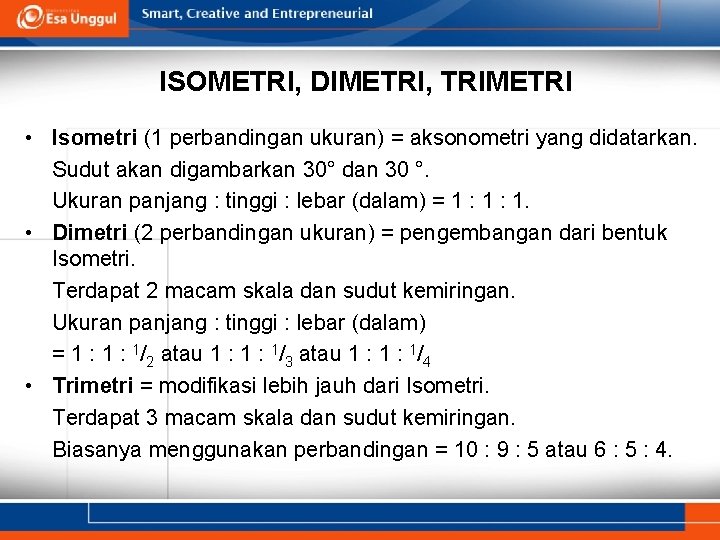

ISOMETRI, DIMETRI, TRIMETRI • Isometri (1 perbandingan ukuran) = aksonometri yang didatarkan. Sudut akan digambarkan 30° dan 30 °. Ukuran panjang : tinggi : lebar (dalam) = 1 : 1. • Dimetri (2 perbandingan ukuran) = pengembangan dari bentuk Isometri. Terdapat 2 macam skala dan sudut kemiringan. Ukuran panjang : tinggi : lebar (dalam) = 1 : 1/2 atau 1 : 1/3 atau 1 : 1/4 • Trimetri = modifikasi lebih jauh dari Isometri. Terdapat 3 macam skala dan sudut kemiringan. Biasanya menggunakan perbandingan = 10 : 9 : 5 atau 6 : 5 : 4.

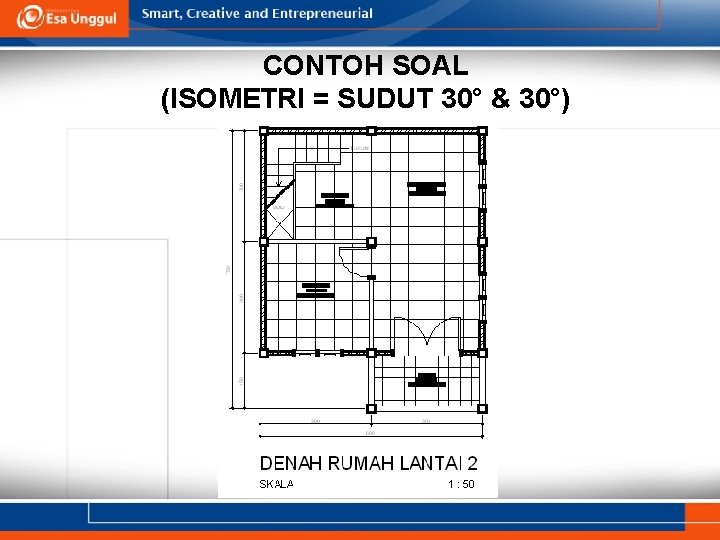

CONTOH SOAL (ISOMETRI = SUDUT 30° & 30°)

1. ISOMETRI LANTAI Skala 1 : 50

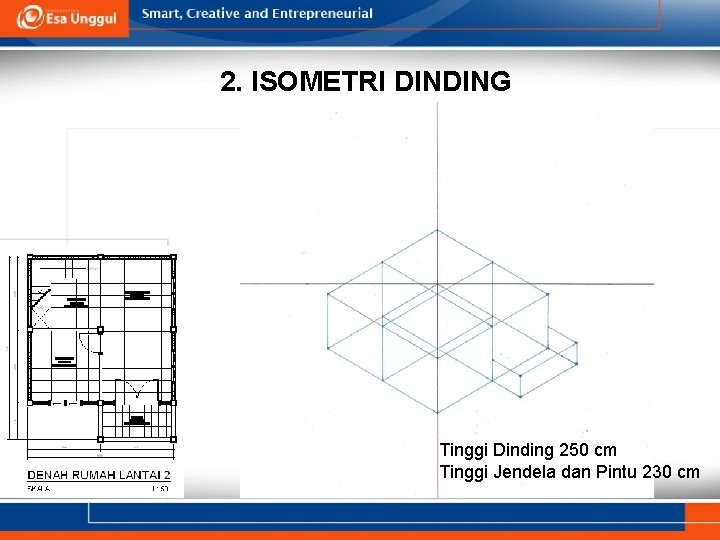

2. ISOMETRI DINDING Tinggi Dinding 250 cm Tinggi Jendela dan Pintu 230 cm

3. ISOMETRI ELEMEN RUANG

4. PENEGASAN ELEMEN RUANG

5. PEWARNAAN LANTAI

6. PEWARNAAN LANTAI KAMAR

GAMBAR AKSONOMETRI BERWARNA (KOMPUTER)
