Avrupa Birliği / Katılım Öncesi Yardım Aracı (IPA) Enerji Sektörü Teknik Yardım Projesi ESKI Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. ESCO EĞİTİMİ Bölüm D: Enerji Etüdü S 4. 8 a: Enerji Etüdü vaka çalışmaları – Kağıt Hamuru ve Kağıt Endüstrisi <Yer, tarih> - - -
Kağıt/Kağıt Hamuru Endüstrisinde Enerji Etüdü: Arka plan Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Tuvalet kağıdı ve yivli kağıt üreten bir Kağıt/Kağıt Hamuru fabrikasında gerçekleştirilen enerji denetimi • İşlem günde 24 saat sürmektedir (8 saatlik 3 vardiya) • Hammadde dağılımı: – atık kağıt: %80 -90 – sert ve yumuşak keresteden ağartılmış kağıt hamuru: %10 -20 • Söz konusu süreç için tüketilen enerji elektrik enerjisi ve ağır yakıttır. • İki adet üretim departmanı vardır: D 1 ve D 2 -2 - S 4. 8 a
Kağıt/Kağıt Hamuru Endüstrisinde Enerji Etüdü: Arka plan Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Aşağıdaki özellikleri barındıran, D 1 ve D 2 adı verilen iki adet üretim departmanı ile Kağıt/Kağıt Hamuru endüstrisi: Departman 1: Açık tip çok silindirli kağıt makinesi, günde özgül ağırlığı 125 g/m 2 olan 25 ton yivli kağıt üretmektedir. Departman 2: Kağıt/kağıt hamuru makinesi, günde 33 ton tuvalet kağıdı (15 -17 g/m 2) üretmektedir. 120 k. We’lik vakum pompası 6 k. V’lık ekipman transformatörler: 6 k. V’lık ekipman ve 6/0. 4 k. V’lık transformatörler: 4 adet 1000 k. We’lik vakum pompası • • • 4 adet MD-14 tip arıtıcı, • 2 adet 6/0. 4 k. V’lık ve 1600 k. VA’lık transformatör -3 - ve 6/0. 4 k. V’lık 4 adet vakum pompası 6 adet MDS-14 tip arıtıcı 3 adet MD-14 tip arıtıcı 8 adet 6/0. 4 k. V’lık ve 1600 k. VA’lık transformatör • 2 adet 6/0. 4 k. V’lık ve 800 k. VA’lık transformatör S 4. 8 a
Arka plan – Üretim Akış şemaları Departman 1 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Şunlar dahil ham maddeler: ·atık kağıt: %80 -90 ağartılmış kağıt hamuru: %10 -20 Ham maddenin GRV-02 tip hidro-hamurlaştırıcı ile hamur haline getirilmesi Şunlar dahil ham maddeler: ·atık kağıt: %80 -90 -ağartılmış kağıt hamuru: %10 -20 Ham maddenin GRV -05 tip hidrohamurlaştırıcı ile hamur haline getirilmesi Departman 2 MD-14 tip disk arıtıcı ile lifli süspansiyonun birinci aşama arıtımı MDS-14 tip çoklu disk arıtıcı ile lifli süspansiyonun birinci aşama arıtımı MD-14 tip disk arıtıcı ile lifli süspansiyonun ikinci aşama arıtımı Hidrohamurlaştırıcıd aki kağıt kalıntılarının geri dönüştürülmesi MD-14 tip disk arıtıcı ile lifli süspansiyonun ikinci aşama arıtımı Voigt model kağıt makinesi ile kağıdın oluşturulması, sıkıştırılması ve kurutulması Birinci aşama arıtım için geri dönüşüm BP-71 tip kağıt makinesi ile kağıdın oluşturulması, GRV-02 tip hidrosıkıştırılması ve kurutulması hamurlaştırıcı ile hamur hale getirilmesi Kağıt Rulo şeklinde kesilmesi kalıntıları Kağıdın rulo şeklinde kesilmesi Üretim çıktısı: günde 25 tona kadar kağıt (125 g/m 2 ) -4 - S 4. 8 a
Etüt sırasında veri toplama – Departman 1 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Kağıt kurutma sürecinden ortaya çıkan nem, departmanın bulunduğu binanın ortam havasına karışır ve havalandırma sistemi ile atmosfere salınır. • Kağıt hamuru arıtma işlemi, her biri 160 k. W’lık olan (MD-14 tip) disk arıtıcıları tarafından 2 aşamada gerçekleştirilir. • Dört disk arıtıcısından 2 tanesi çalışır ve diğer 2 tanesi de bekleme konumundadır. • Kağıdın rulo şeklinde kesilmesinden kaynaklanan kalıntılar (kağıt çıktısının %6’sı – 8’i) daha hamurumsu hale dönüştürülür. -5 - S 4. 8 a
Etüt sırasında veri toplama – Departman 2 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • İki makineden sadece bir tanesi çalışmaktadır ve tasarlanmış olan 2 kat daha düşük özgül ağırlığı olan ve ham madde tüketimi ve çıktısı da 2 kat daha düşük olan kağıt üretmektedir. • Hamurlaştırma ve arıtma ekipmanlarının yarısı kullanılmamaktadır. Arıtma işlemi halihazırda sadece 2 aşamada yapılmaktadır. -6 - S 4. 8 a
Arka plan – Ön Talep Kazan Dairesi Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Modern araçlarla ve kontrol cihazları ile donatılmış ve RIELLO model brülörü olan 1 numaralı kazan temel yükü kapsamaktadır. • E-25 -24 GM tip 2 numaralı kazan, orijinal Rus brülörü GMP-16 (yakıt tozlaştırmalı buhar tipini içeren) ile çalıştırılmaktadır; kış mevsiminde sıcak bekleme modunda ve yaz mevsiminde de soğuk bekleme modunda kullanılır. • KM-12 tip 3 numaralı kazan, yaz mevsiminde sıcak bekleme modunda ve kış mevsiminde soğuk bekleme modunda çalıştırılır. Özellik Kazan No: 1 2 3 DE-25 -24 -GM Rus KM-12 Bulgar Nominal Buhar gücü (ton/sa) 25 25 12 Çalışma basıncı (Mpa) 2. 4 1. 3 Buhar sıcaklığı (o. C) 220 194 Tip -7 - S 4. 8 a
Etüt sırasında toplanan veriler: Saha bulguları – Genel Bakış Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Departman 1: Ekipman çok eski fakat iyi durumda • Departman 2: Ekipman, tuvalet kağıdı üretimi için tasarlanmış olandan çok daha düşük işletim yükü ile yenilenmiştir. • Hava kompresörleri yenidir ve yüksek dereceli otomasyonu olan ve enerji verimli bir vidalı kompresör tipidir. • Buhar kazanları 1976 – 1981 yıllarından beri çalışır durumdadır ve teknik olarak iyi durumdadır. • Kazanlardan bir tanesi yenilenmiştir ve halihazırda yeni bir ağır yakıt brülörü (RIELLO yapımı) ve otomatik yanma kontrol sistemi bulunmaktadır. • Aydınlatma cihazlarının birçoğu eski floresan ampullü tiptedir (elektromekanik çalıştırma ve kontrol cihazları bulunmaktadır). Ayrıca bazı cıva buharlı ve akkor ampuller kullanılmaktadır. -8 - S 4. 8 a
Veri toplama: Hizmet Tedariği – 1 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Hizmet tedariği tanımı şunları içermektedir: • Toplam yakıtın ve diğer hizmet tedariğinin dağılımı • Uygulanan tarifelere ilişkin yorumlar • Yakıt ve diğer hizmet maliyetlerine ilişkin yorumlar • Tüketimin azaltılmasına yönelik tavsiyeler -9 - S 4. 8 a
Veri toplama: Hizmet Tedariği – 2 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. 10000 9000 8000 Enerji Tüketimi MWh Toplam Fabrika Enerji Tüketimi vs Zaman (2013 2015) 7000 6000 5000 4000 3000 2000 1000 0 IQ 13 IIIQ 13 IVQ 13 IQ 14 HFO - 10 - IIQ 14 IVQ 14 IQ 15 Elektrik S 4. 8 a IIQ 15 IVQ 15
Veri toplama: Hizmet Tedariği – 3 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. 2015’te toplam fabrika elektrik ve fuel oil tüketimi Enerji türü Elektrik Ağır yakıt Tüketim Eşdeğer enerji Birim GJ 25542264 k. Wh 6532. 25 ton TOPLAM Çeşitli tarife alanları sırasında gerçekleşen elektrik tüketimi Yıllık giderler % Avro 9968, 7 26, 14 817352 39, 21 259817, 8 73, 86 1267256 60, 79 269786, 5 Gece tarifesi 35% 100 2084608 Puant tarife 24% Gündüz tarifesi 41% - 11 - % S 4. 8 a 100
Her enerji kullanımına yönelik analiz – 1 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Gerçekleştirilen veri analizi fabrikadaki mevcut durumu ortaya koymuştur • Tüketim ile ilgili veriler, aynı zamanda aralıklara tekabül etmelidir • Etüt sırasında gerçekleştirilen ölçümler, ön verilerin analizinden sonra planlanmalıdır • Önerilen enerji tasarrufu önlemleri, veri analizinden ve etüt uzmanlarının genel deneyimlerinden sağlanmalıdır - 12 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 2 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Ön talepten elde edilen bilgiler ve enerji denetimi şunları göstermiştir: • 2016 yılının 6 ayı için departman başına düşen tüketilen enerjinin dağılımı • 2013 -2015 döneminin çeyreği başına düşen toplam fabrika elektrik, fuel oil tüketimi ve buna tekabül eden üretim • 2015 yılında buhar tüketim dengesi (tonlarca buhar) • Eylül 2015’te bir hafta boyunca kullanılan tek yönlü yoğuşum miktarı • Fabrikada kurulu olan aydınlatma ekipmanının detaylı tasviri - 13 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 3 Elektrik tüketimi Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Elektrik tüketimi (Ocak – Eylül 2015) Departman 1 Departman 2 Oc ak Şu t ba M t ar is N n a a M s yı i az H n ra - 14 - Te m u m z t us ğ A s o ül l Ey S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 4 Elektrik tüketimi ve üretim çıktısı Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Elektrik tüketimi Ay Üretim çıktısı Özgül harcama Departman 1 Departman 2 Ocak 354, 500 1, 329, 000 477. 70 841. 59 742 1579 Şubat 363, 400 1, 466, 000 596. 23 842. 14 609 1741 Mart 374, 470 1, 684, 764 659. 79 1, 112. 32 568 1515 Nisan 382, 666 1, 611, 785 579. 20 921. 03 661 1750 Mayıs 326, 244 1, 516, 010 517. 37 878. 99 631 1725 Hazira n 246, 890 1, 576, 032 382. 12 972. 24 646 1621 Temm uz 372, 983 1, 650, 227 677. 19 963. 01 551 1714 Ağust os 165, 313 1, 455, 747 217. 14 823. 31 761 1768 - 15 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 5 Elektrik: Önerilen Enerji Tasarrufu Önlemleri Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Departman 2’deki BP-71 tip makinenin vakum pompalarının, yeni ve enerji verimli vakum pompaları ile değiştirilmesi • Departman 2’deki BP-71 tip kağıt makinesinin çalıştırma dizgesinin yeniden yapılandırılması (çalışma hızının 420’den 600 metre/dakikaya kadar artırılması ve üretim kapasitesinin %45 -50 üzerine yükseltilmesi) • Eski aydınlatma cihazlarının enerji tasarruflu PHILIPS ampulleri (herbir ampul kapasitesi 140 W olmak üzere) ile değiştirilmesi – Departman 1’de - 47 adet enerji tasarruflu ampul – Departman 2’de - 273 adet yeni cihaz – Yardımcı departmanlarda (kazan dairesi, kompresör istasyonu, atık su arıtım istasyonu, vb. ) - 96 adet yeni cihaz - 16 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 6 Elektrik: Enerji Tasarrufu Önlemlerine Genel Bakış Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Öneriler Yıllık tasarruf GJ AVRO 1 yıldan az basit geri ödeme (GÖS) süresi olan öneriler Dep 2 Kağıt makinesindeki vakum pompaların 2, 700. 00 24, 000. 00 değişimi 1 yıllık Basit GÖS olan öneriler için toplam 2, 700. 00 24, 000. 00 1 -2 yıllık basit geri ödeme (GÖS) süresi olan öneriler Dep. 1 47 adet aydınlatma cihazının değişimi 195. 45 1, 737. 00 Dep 2 273 adet aydınlatma cihazının değişimi 1, 190. 16 10, 579. 00 Yardımcı Dep. 96 adet aydınlatma cihazının 420. 39 3, 737. 00 değişimi 1, 806. 00 16, 053. 00 1 -2 yıllık Basit GÖS olan öneriler için toplam 2 yıldan fazla basit geri ödeme (GÖS) süresi olan öneriler Dep. 2 Kağıt makinesinin çalıştırma dizgesinin 50, 748. 00 296, 810. 00 yeniden yapılandırılması 2 yıldan fazla Basit GÖS olan öneriler için 50, 748. 00 296, 810. 00 toplam TOPLAM 55, 254. 00 336, 863. 00 - 17 - Yatırım AVRO 8, 000. 00 Geri ödeme süresi yıl 3 8, 000. 00 2, 808. 00 16, 233. 00 1. 6 1. 5 5, 685. 00 1. 5 24, 726. 00 700, 000. 00 732, 726. 00 S 4. 8 a 2. 4
Herbir enerji kullanımına yönelik analiz – 7 Buhar: Dağıtım Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Buhar dağıtım sistemi, kış mevsimi boyunca tüm departmanların ısıtılması için kullanılan buharın yanı sıra Departman 1 ve Departman 2 için işletme buharı sağlar • 90 – 95 0 C derecede olan Departman 1 ve 2’den çıkan yoğuşma suyu, kazan dairesindeki 50 m 3’lük tanka geri pompalanır. - 18 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 8 Buhar: Tedarik ve Tüketime Genel Bakış Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Kazanlar tipik olarak kendi nominal yüklerinin yarısı seviyesinde çalıştırılırlar • Buhar dağıtım ağının ısı yalıtımı iyi durumdadır • Dokuz adet buhar tutucu çalışmamaktadır ve bunların değiştirilmesi gerekmektedir - 19 - S 4. 8 a

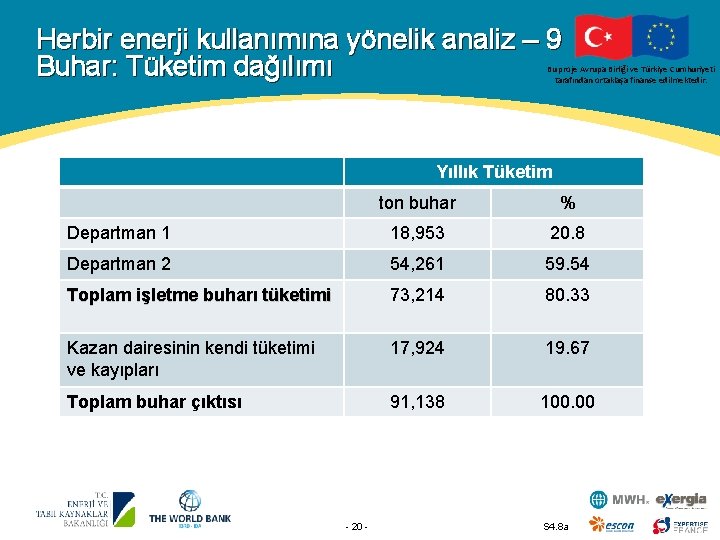

Herbir enerji kullanımına yönelik analiz – 9 Buhar: Tüketim dağılımı Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Yıllık Tüketim ton buhar % Departman 1 18, 953 20. 8 Departman 2 54, 261 59. 54 Toplam işletme buharı tüketimi 73, 214 80. 33 Kazan dairesinin kendi tüketimi ve kayıpları 17, 924 19. 67 Toplam buhar çıktısı 91, 138 100. 00 - 20 - S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 10 Buhar: tek yönlü yoğuşma Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Eylül 2015’te tipik bir haftada kullanılan tek yönlü yoğuşmanın yüzdesi 25 Tek yönlü yoğuşum 20 15 10 5 0 9/21/2015 9/22/2015 9/23/2015 9/24/2015 - 21 - 9/25/2015 9/26/2015 9/27/2015 S 4. 8 a
Herbir enerji kullanımına yönelik analiz – 11 Buhar: Tasarruf Önlemleri – Genel Bakış Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Geri ödeme Öneriler Yıllık tasarruf GJ Euro Yatırım süresi Euro yıl 1 yıldan az basit geri ödeme (GÖS) süresi olan öneriler Buhar kapanlarının değişimi 1, 150 6, 674 3, 770 0, 6 1 yıllık Basit GÖS süresi olan öneriler için toplam - 22 - S 4. 8 a
Enerji Yönetim Sistemi – Genel Bakış Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Enerji yönetim işlevleri şunlardır: • Enerji tedariğinin izlenmesi • Enerji ekipmanının bakımı (tesisteki personel ve dış şirketler tarafından) • Enerji tüketiminin kaydedilmesi ve izlenmesi • Enerji tasarrufu önlemlerinin tavsiye edilmesi, organize edilmesi ve uygulanması • Elektrik, ağır yakıt ve buhar tüketimi, yoğuşmanın tekrar kullanılması ve üretimin çıktısı ile ilgili veriler düzenli olarak toplanır ve günlük olarak işlenir ve bilgi sayfaları (günlük, haftalık ve yıllık) hazırlanmaktadır. - 23 - S 4. 8 a
Enerji Yönetim Sistemi – İyileştirmeye yönelik öneri Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Enerji tüketimine ve ilgili giderlere ilişkin işletimsel ve geriye dönük verilerin entegrasyonu için tek bir merkezin oluşturulması • Bu önlem, enerji verimliliği için genel bir strateji unsurudur. • Gerekli olan tüm ölçme cihazı halihazırda bulunmaktadır ve önerilen sistem, manuel veri girişini de içerecektir. • Yeni ekipman, uygun enerji yönetim yazılımı olan bir bilgisayardır. - 24 - S 4. 8 a
Enerji Yönetim Sistemi – İyileştirmeye yönelik öneri: Tasarruflar Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Geri ödeme Öneriler Yıllık tasarruf GJ Euro Yatırım süresi Euro yıl 1 yıldan az basit geri ödeme (GÖS) süresi olan öneriler Buhar kapanlarının değişimi 7, 035 4, 567 2, 950 0, 07 1 yıllık Basit GÖS süresi olan öneriler için toplam - 25 - S 4. 8 a
Toplam Enerji Tasarrufu Önlemleri: Özet Önerilen Enerji Türü Yıllık tüketim enerji tasarrufları GJ/a Yıllık giderler Euro/yıl Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Önerilen tasarrufl ar Euro/yıl Tasarruf yüzdesi % Elektrik 91, 968. 7 18, 657 817, 352. 45 165, 610 20. 26 Fuel oil 259, 817. 75 44, 782 1, 267, 256. 5 219, 494 17. 32 Toplam 351, 786. 45 63, 439 2, 084, 609 385, 104 18. 47 - 26 - S 4. 8 a
Veri Analizi İzleme & Hedefleme ve diğer uygulamalar için hazırlık Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. İzleme & Hedefleme maliyet değerlendirmesi için uygulanan enerji denetiminin üç temel unsuru: • Hizmet maliyetlerinin hesaplanması: Enerjiye ve diğer hizmetlere ilişkin geçen yılın faturalarından kalan yıllık saha hizmeti maliyetleri • Süzme sayacın incelenmesi: Saha içindeki hizmet akışını anlamak amacıyla süzme sayaçların pozisyonu • Hizmet maliyetlerinin dağılımı: Her bir hizmet için en önemli tüketim alanlarının belirlenmesi - 27 - S 4. 8 a
Veri Analizi İzleme ve Hedefleme için Hazırlık Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Geçmiş verilerden aşağıdaki bilgiler edinilebilir: • Enerji – Üretim regresyon analizi (geniş dağılım, ya sayaçların hatalı olduğunu ya da enerji veya süreç yönetiminin kötü olduğunu göstermektedir) • Spesifik Enerji Tüketimi (SET) – Üretim grafikleri, süreç standardı performansı veya oluşturulan hedefler için kullanılmaktadır • Enerji vs zaman grafiği, ileri analiz için tüketimde meydana gelen değişiklikleri süreçte meydana gelen değişiklikler ile belirtmektedir • Enerji dengesi - 28 - S 4. 8 a
Veri Analizi Spesifik Enerji Tüketimi Analizi Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. • Birçok üretim sürecinin, enerji tüketim örüntülerinde anlamlı bir sabit unsuru vardır. Bu, SET’in farklı tüketim seviyelerinde oldukça değişiklik gösterebileceği anlamına gelmektedir • Bu değişiklik, yalnızca üretim seviyelerinde çok değişiklik olduğu zaman SET analizini yapmayı zorlaştırır - 29 - S 4. 8 a
Veri Analizi SET Analizi – Elektrik 1 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Departman 1’in üretimine karşılık elektrik tüketimi (Ocak – Eylül 2015) • x ekseni: üretim değişkeni – kağıt tonu • Temel yük: 82. 8 MWh • Kağıt tonu başına düşen elektrik tüketimi: 0. 47 MWh/ton - 30 - S 4. 8 a
Veri Analizi SET Analizi – Elektrik 2 Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Departman 2’nin üretimine karşılık elektrik tüketimi (Ocak – Eylül 2015) • x ekseni: üretim değişkeni – kağıt tonu • Temel yük: 603 MWh • Kağıt tonu başına düşen elektrik tüketimi: 2, 015 MWh/ton - 31 - S 4. 8 a
Veri Analizi SET Analizi – Spesifik Elektrik Tüketimi Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Departman 1’in üretimine karşılık spesifik elektrik tüketimi (Ocak – Eylül 2015)– 9/2015) - 32 - S 4. 8 a
Veri Analizi SET Analizi – Spesifik Elektrik Tüketimi Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Departman 2’nin üretimine karşılık spesifik elektrik tüketimi (Ocak – Eylül 2015)– 9/2015) - 33 - S 4. 8 a
Veri Analizi Enerji/Üretim vs zaman Bu proje Avrupa Birliği ve Türkiye Cumhuriyeti tarafından ortaklaşa finanse edilmektedir. Ağır fuel oil tüketiminin ve üretim çıktısının karşılaştırılması 6000000 5000000 kg 4000000 3000000 2000000 1000000 0 IQ 13 IIIQ 13 IVQ 13 IQ 14 IIIQ 14 IVQ 14 IQ 15 Üretim - 34 - IIQ 15 IVQ 15 HFO S 4. 8 a
EU / IPA Enerji Sektörü Teknik Yardım Projesi Enerji Verimliliği için Danışmanlık Hizmetleri Teşekkürler <İsim, şirket> - - ESKIAvrupa Birliği ve Türkiye Cumhuriyeti Bu proje tarafından ortaklaşa finanse edilmektedir.
