Autor: Dawid Kwiatkowski

I Prawo Kirchhoffa Prawo dotyczące przepływu prądu w rozgałęzieniach obwodu elektrycznego, sformułowane w 1845 roku przez Gustawa Kirchhoffa. Prawo to wynika z zasady zachowania ładunku czyli równania ciągłości.

I Prawo Kirchhoffa Dla węzła w obwodzie elektrycznym prawo to brzmi: Dla węzła obwodu elektrycznego suma algebraiczna natężeń prądów wpływających(+) i wypływających(–) jest równa 0.

I Prawo Kirchhoffa To prawo można również przedstawić w taki sposób: Suma natężeń prądów wpływających do węzła jest równa sumie natężeń prądów wypływających z tego węzła

II Prawo Kirchhoffa Zwane również prawem napięciowym, dotyczy bilansu napięć w zamkniętym obwodzie elektrycznym. Prawo to zostało sformułowane przez niemieckiego fizyka Gustava Kirchhoffa.

II Prawo Kirchhoffa Dla oczka w obwodzie elektrycznym prawo to brzmi: Dla oczka obwodu elektrycznego algebraiczna suma napięć źródłowych i odbiornikowych jest równa 0.

II Prawo Kirchhoffa To prawo można również przedstawić w taki sposób: Algebraiczna suma napięć źródłowych jest równa algebraicznej sumie napięć odbiornikowych.

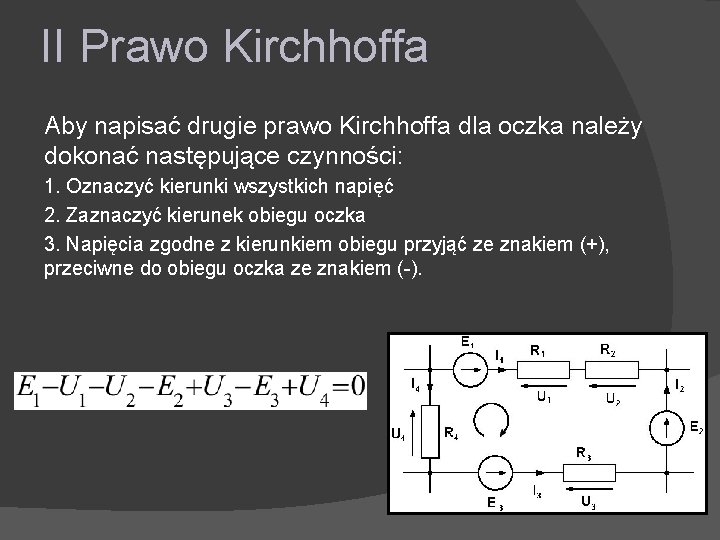

II Prawo Kirchhoffa Aby napisać drugie prawo Kirchhoffa dla oczka należy dokonać następujące czynności: 1. Oznaczyć kierunki wszystkich napięć 2. Zaznaczyć kierunek obiegu oczka 3. Napięcia zgodne z kierunkiem obiegu przyjąć ze znakiem (+), przeciwne do obiegu oczka ze znakiem (-).

Źródła: http: //www. edw. com. pl/ea/podprawa. html http: //pl. wikipedia. org/wiki/Pierwsze_prawo_Kirchhoffa http: //pl. wikipedia. org/wiki/Drugie_prawo_Kirchhoffa
