Automatyzacja w klimatyzacji i ciepłownictwie Wykład 2 Jan Syposz

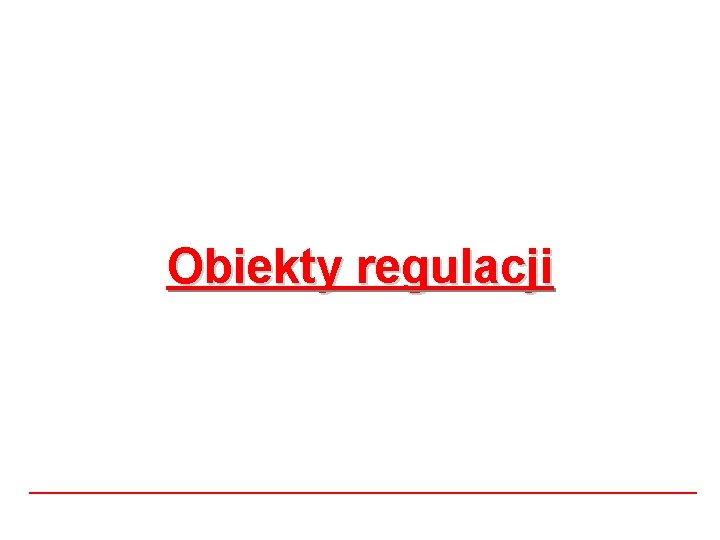

Obiekty regulacji

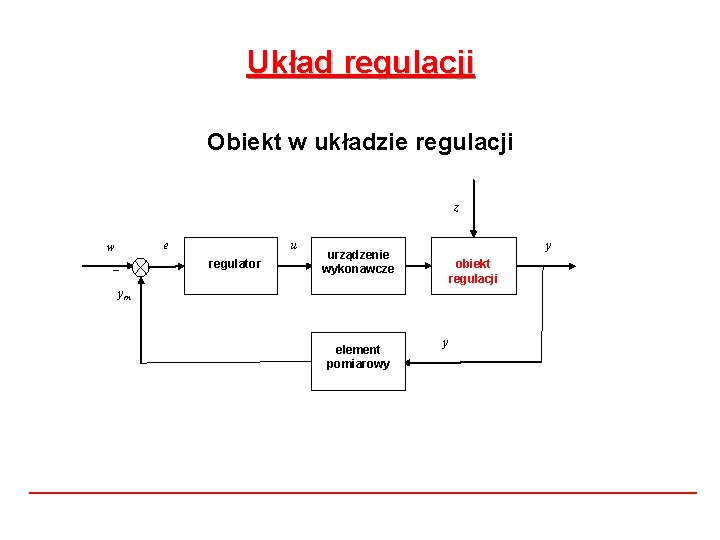

Układ regulacji Obiekt w układzie regulacji z w _ u e regulator obiekt regulacji urządzenie wykonawcze y obiekt regulacji ym element pomiarowy y

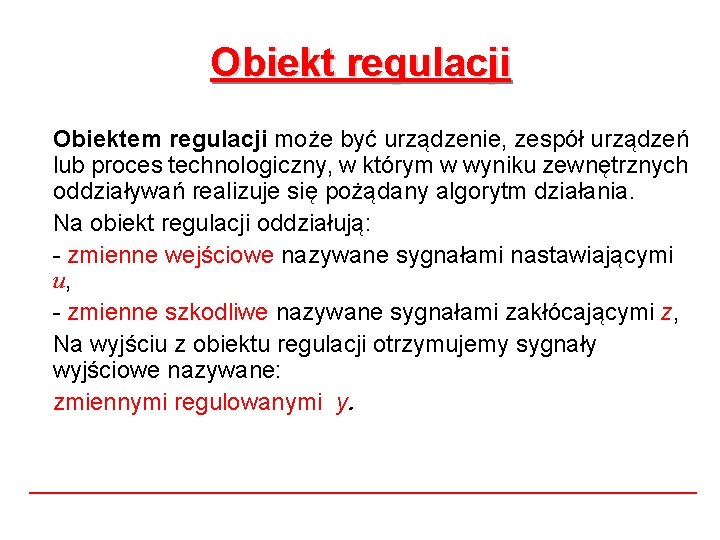

Obiekt regulacji Obiektem regulacji może być urządzenie, zespół urządzeń lub proces technologiczny, w którym w wyniku zewnętrznych oddziaływań realizuje się pożądany algorytm działania. Na obiekt regulacji oddziałują: - zmienne wejściowe nazywane sygnałami nastawiającymi u, - zmienne szkodliwe nazywane sygnałami zakłócającymi z, Na wyjściu z obiektu regulacji otrzymujemy sygnały wyjściowe nazywane: zmiennymi regulowanymi y.

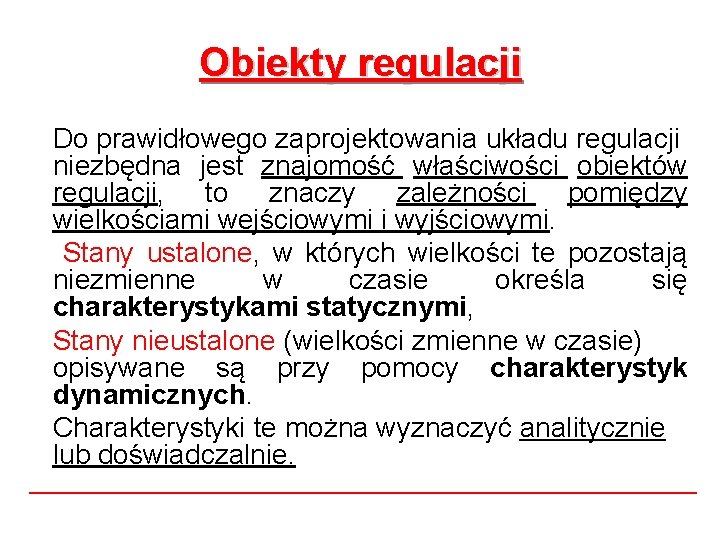

Obiekty regulacji Do prawidłowego zaprojektowania układu regulacji niezbędna jest znajomość właściwości obiektów regulacji, to znaczy zależności pomiędzy wielkościami wejściowymi i wyjściowymi. Stany ustalone, w których wielkości te pozostają niezmienne w czasie określa się charakterystykami statycznymi, Stany nieustalone (wielkości zmienne w czasie) opisywane są przy pomocy charakterystyk dynamicznych. Charakterystyki te można wyznaczyć analitycznie lub doświadczalnie.

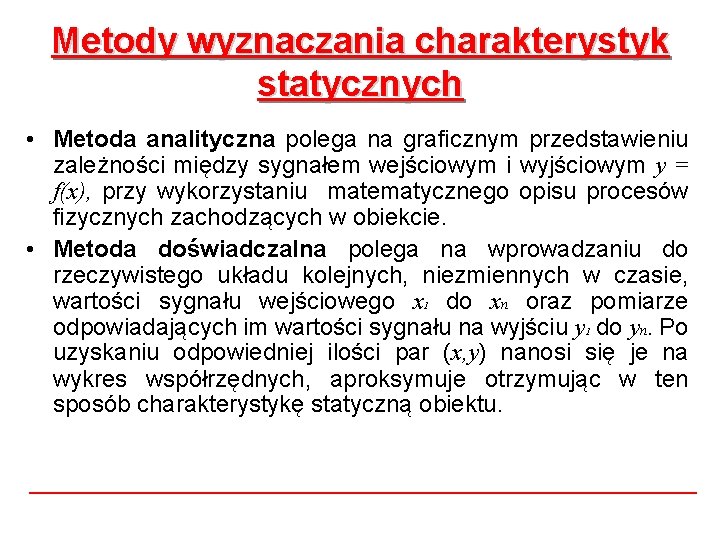

Metody wyznaczania charakterystyk statycznych • Metoda analityczna polega na graficznym przedstawieniu zależności między sygnałem wejściowym i wyjściowym y = f(x), przy wykorzystaniu matematycznego opisu procesów fizycznych zachodzących w obiekcie. • Metoda doświadczalna polega na wprowadzaniu do rzeczywistego układu kolejnych, niezmiennych w czasie, wartości sygnału wejściowego x 1 do xn oraz pomiarze odpowiadających im wartości sygnału na wyjściu y 1 do yn. Po uzyskaniu odpowiedniej ilości par (x, y) nanosi się je na wykres współrzędnych, aproksymuje otrzymując w ten sposób charakterystykę statyczną obiektu.

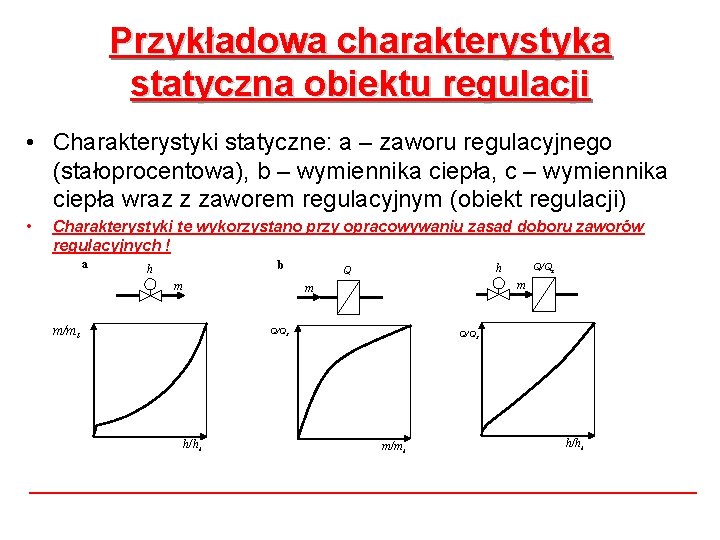

Przykładowa charakterystyka statyczna obiektu regulacji • Charakterystyki statyczne: a – zaworu regulacyjnego (stałoprocentowa), b – wymiennika ciepła, c – wymiennika ciepła wraz z zaworem regulacyjnym (obiekt regulacji) • Charakterystyki te wykorzystano przy opracowywaniu zasad doboru zaworów regulacyjnych ! a b h m m/ms Q/Qs h/hs Q/Qs h Q Q/Qs m/ms h/hs

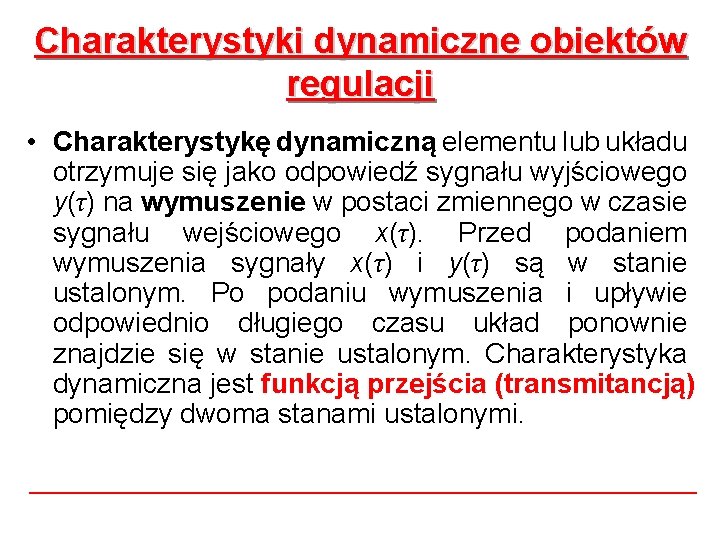

Charakterystyki dynamiczne obiektów regulacji • Charakterystykę dynamiczną elementu lub układu otrzymuje się jako odpowiedź sygnału wyjściowego y(τ) na wymuszenie w postaci zmiennego w czasie sygnału wejściowego x(τ). Przed podaniem wymuszenia sygnały x(τ) i y(τ) są w stanie ustalonym. Po podaniu wymuszenia i upływie odpowiednio długiego czasu układ ponownie znajdzie się w stanie ustalonym. Charakterystyka dynamiczna jest funkcją przejścia (transmitancją) pomiędzy dwoma stanami ustalonymi.

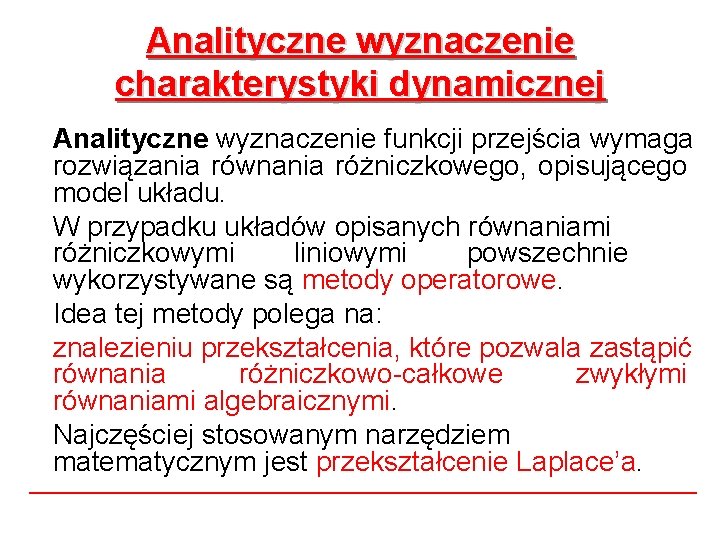

Analityczne wyznaczenie charakterystyki dynamicznej Analityczne wyznaczenie funkcji przejścia wymaga rozwiązania równania różniczkowego, opisującego model układu. W przypadku układów opisanych równaniami różniczkowymi liniowymi powszechnie wykorzystywane są metody operatorowe. Idea tej metody polega na: znalezieniu przekształcenia, które pozwala zastąpić równania różniczkowo-całkowe zwykłymi równaniami algebraicznymi. Najczęściej stosowanym narzędziem matematycznym jest przekształcenie Laplace’a.

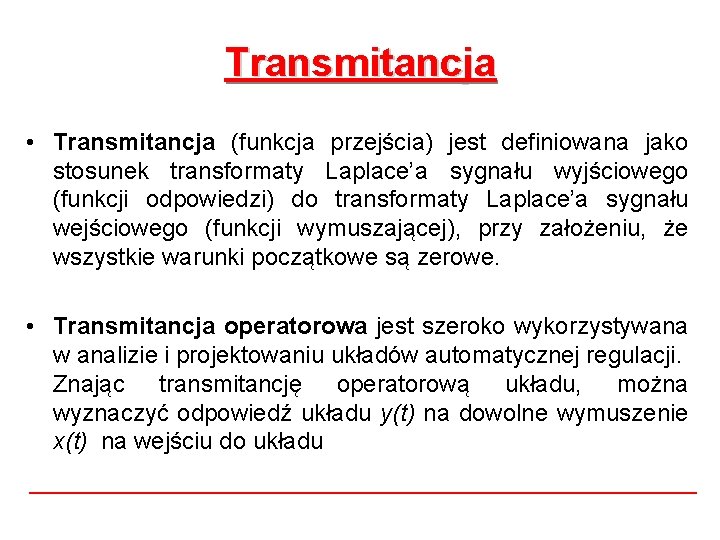

Transmitancja • Transmitancja (funkcja przejścia) jest definiowana jako stosunek transformaty Laplace’a sygnału wyjściowego (funkcji odpowiedzi) do transformaty Laplace’a sygnału wejściowego (funkcji wymuszającej), przy założeniu, że wszystkie warunki początkowe są zerowe. • Transmitancja operatorowa jest szeroko wykorzystywana w analizie i projektowaniu układów automatycznej regulacji. Znając transmitancję operatorową układu, można wyznaczyć odpowiedź układu y(t) na dowolne wymuszenie x(t) na wejściu do układu

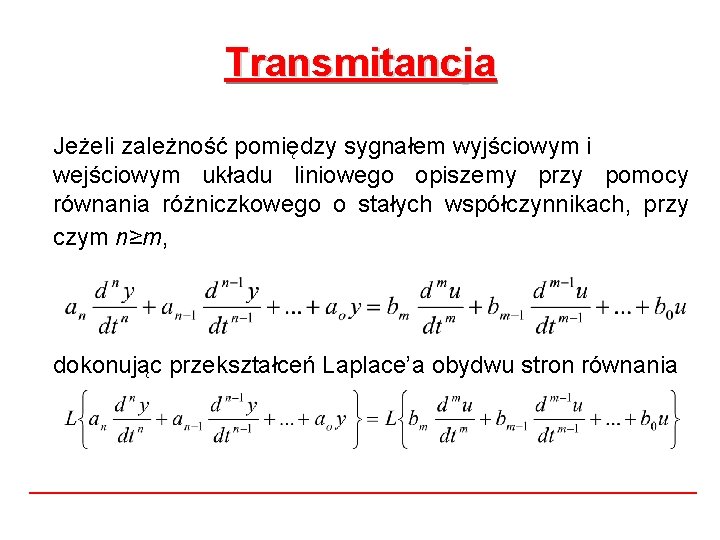

Transmitancja Jeżeli zależność pomiędzy sygnałem wyjściowym i wejściowym układu liniowego opiszemy przy pomocy równania różniczkowego o stałych współczynnikach, przy czym n≥m, dokonując przekształceń Laplace’a obydwu stron równania

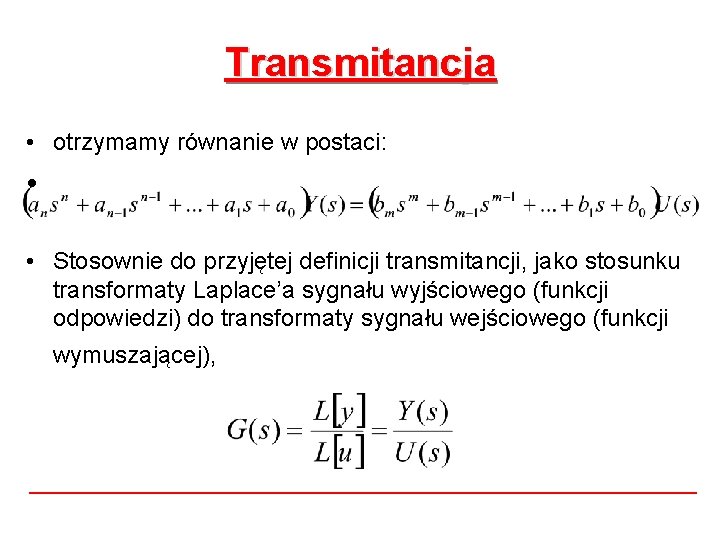

Transmitancja • otrzymamy równanie w postaci: • • Stosownie do przyjętej definicji transmitancji, jako stosunku transformaty Laplace’a sygnału wyjściowego (funkcji odpowiedzi) do transformaty sygnału wejściowego (funkcji wymuszającej),

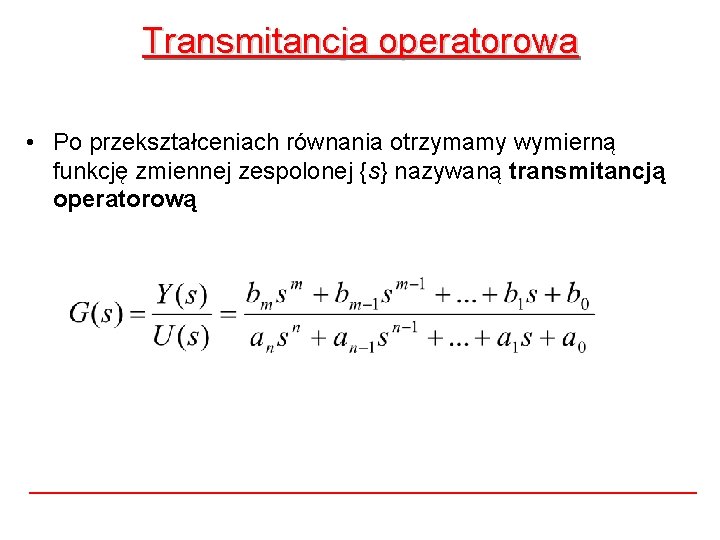

Transmitancja operatorowa • Po przekształceniach równania otrzymamy wymierną funkcję zmiennej zespolonej {s} nazywaną transmitancją operatorową

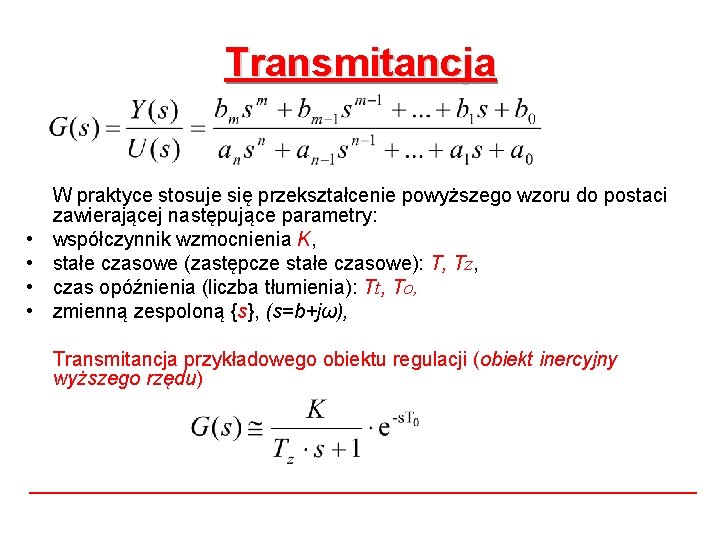

Transmitancja • • W praktyce stosuje się przekształcenie powyższego wzoru do postaci zawierającej następujące parametry: współczynnik wzmocnienia K, stałe czasowe (zastępcze stałe czasowe): T, Tz, czas opóźnienia (liczba tłumienia): Tt, To, zmienną zespoloną {s}, (s=b+jω), Transmitancja przykładowego obiektu regulacji (obiekt inercyjny wyższego rzędu)

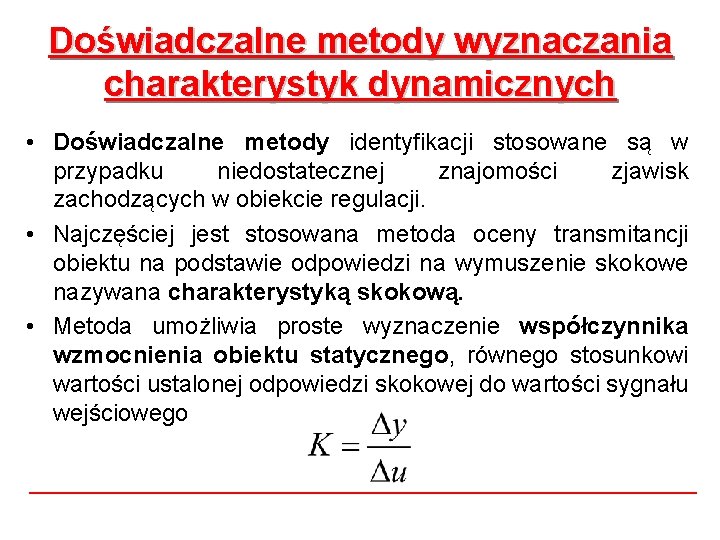

Doświadczalne metody wyznaczania charakterystyk dynamicznych • Doświadczalne metody identyfikacji stosowane są w przypadku niedostatecznej znajomości zjawisk zachodzących w obiekcie regulacji. • Najczęściej jest stosowana metoda oceny transmitancji obiektu na podstawie odpowiedzi na wymuszenie skokowe nazywana charakterystyką skokową. • Metoda umożliwia proste wyznaczenie współczynnika wzmocnienia obiektu statycznego, równego stosunkowi wartości ustalonej odpowiedzi skokowej do wartości sygnału wejściowego

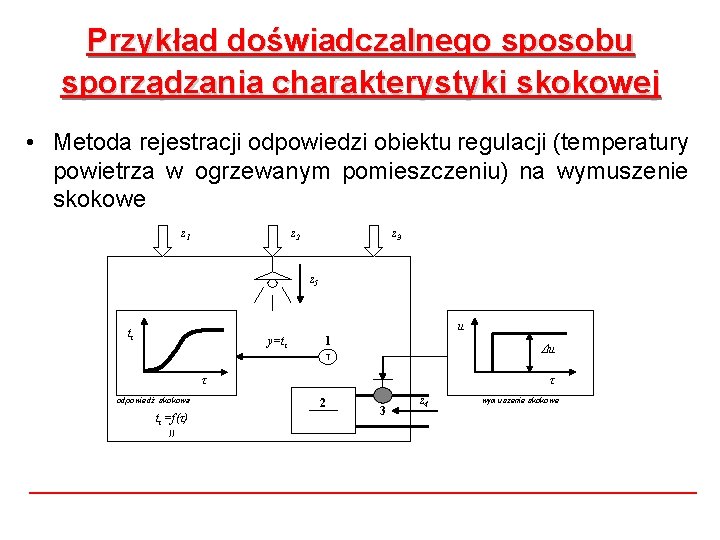

Przykład doświadczalnego sposobu sporządzania charakterystyki skokowej • Metoda rejestracji odpowiedzi obiektu regulacji (temperatury powietrza w ogrzewanym pomieszczeniu) na wymuszenie skokowe z 1 z 2 z 3 z 5 u ti y=ti 1 Δu T τ odpowiedź skokowa ti =f(τ) )) τ 2 3 z 4 wymuszenie skokowe

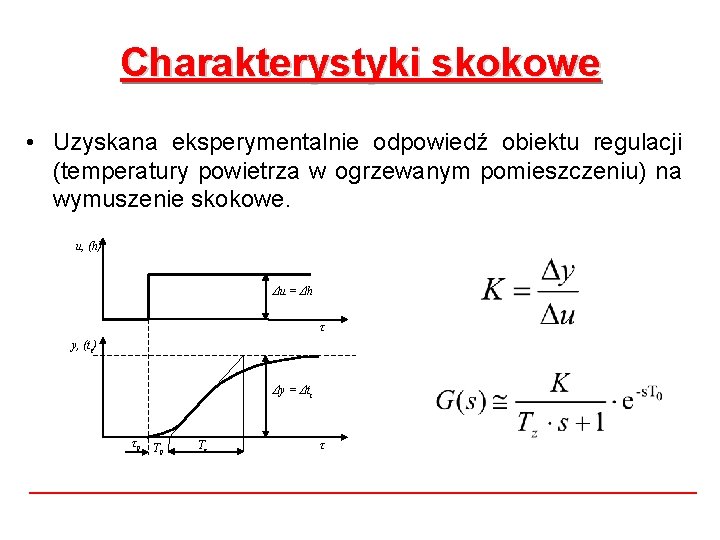

Charakterystyki skokowe • Uzyskana eksperymentalnie odpowiedź obiektu regulacji (temperatury powietrza w ogrzewanym pomieszczeniu) na wymuszenie skokowe. u, (h) Δu = Δh τ y, (ti) Δy = Δti τ0 T 0 Tz τ

Inercyjny kształt odpowiedzi skokowej • 1. 2. 3. Kształt odpowiedzi obiektu regulacji na wymuszenie skokowe można zrozumieć analizując przebieg ciągu procesów zachodzących podczas eksperymentu: Wymuszona zmiana stopnia otwarcia zaworu powoduje skokową zmianę strumienia czynnika grzejnego. Wynikająca stąd zmiana mocy grzejnika przebiega z pewnym opóźnieniem. Z opóźnieniem zachodzą także kolejne procesy: wymiana ciepła pomiędzy grzejnikiem a pomieszczeniem za pośrednictwem powietrza oraz transport ciepła od otoczenia do czujnika temperatury. Te wszystkie wpływy razem wyjaśniają inercyjny kształt odpowiedzi skokowej.

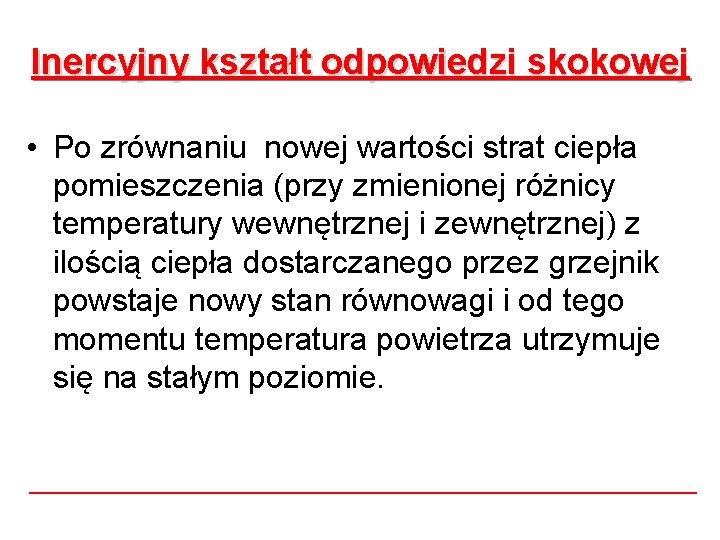

Inercyjny kształt odpowiedzi skokowej • Po zrównaniu nowej wartości strat ciepła pomieszczenia (przy zmienionej różnicy temperatury wewnętrznej i zewnętrznej) z ilością ciepła dostarczanego przez grzejnik powstaje nowy stan równowagi i od tego momentu temperatura powietrza utrzymuje się na stałym poziomie.

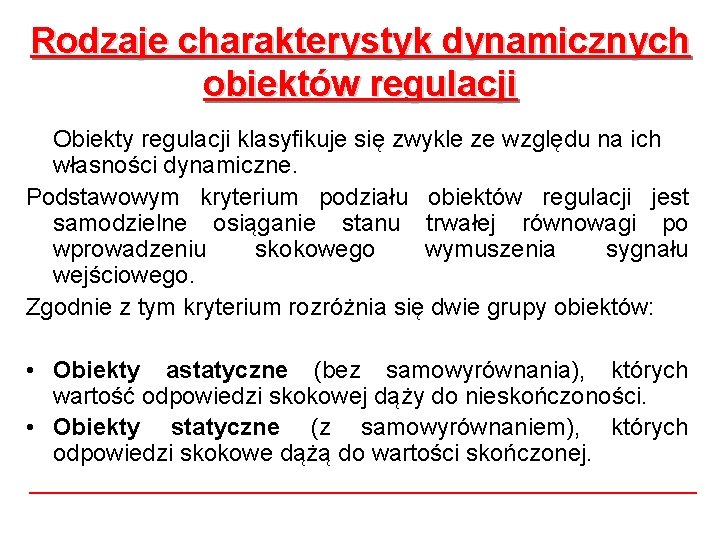

Rodzaje charakterystyk dynamicznych obiektów regulacji Obiekty regulacji klasyfikuje się zwykle ze względu na ich własności dynamiczne. Podstawowym kryterium podziału obiektów regulacji jest samodzielne osiąganie stanu trwałej równowagi po wprowadzeniu skokowego wymuszenia sygnału wejściowego. Zgodnie z tym kryterium rozróżnia się dwie grupy obiektów: • Obiekty astatyczne (bez samowyrównania), których wartość odpowiedzi skokowej dąży do nieskończoności. • Obiekty statyczne (z samowyrównaniem), których odpowiedzi skokowe dążą do wartości skończonej.

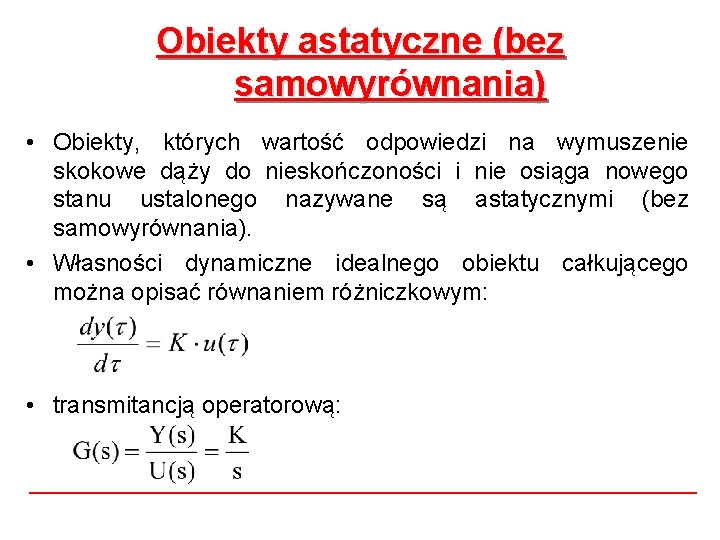

Obiekty astatyczne (bez samowyrównania) • Obiekty, których wartość odpowiedzi na wymuszenie skokowe dąży do nieskończoności i nie osiąga nowego stanu ustalonego nazywane są astatycznymi (bez samowyrównania). • Własności dynamiczne idealnego obiektu całkującego można opisać równaniem różniczkowym: • transmitancją operatorową:

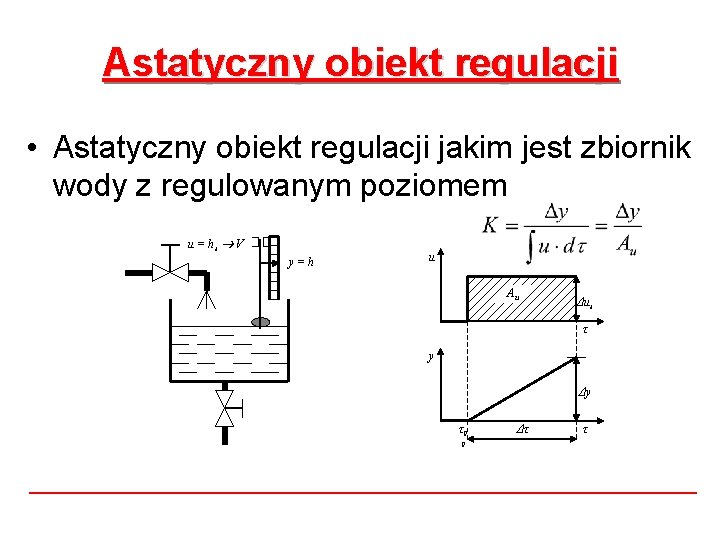

Astatyczny obiekt regulacji • Astatyczny obiekt regulacji jakim jest zbiornik wody z regulowanym poziomem u = hs V y=h u Au Δus τ y Δy τ0 0 Δτ τ

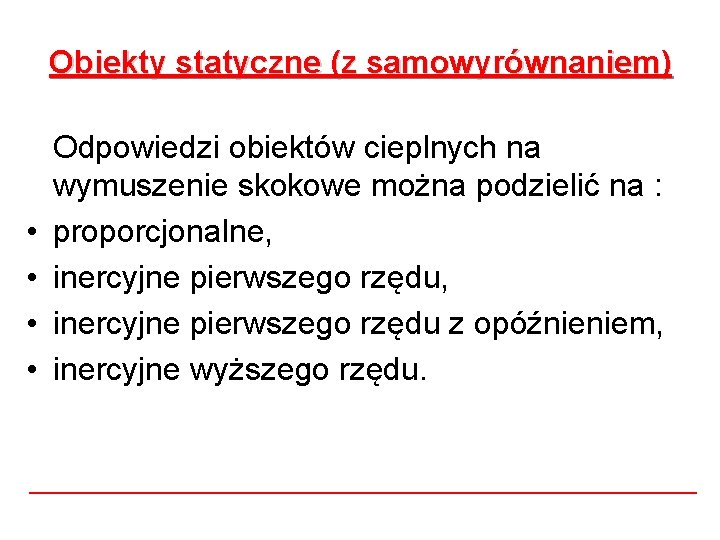

Obiekty statyczne (z samowyrównaniem) • • Odpowiedzi obiektów cieplnych na wymuszenie skokowe można podzielić na : proporcjonalne, inercyjne pierwszego rzędu z opóźnieniem, inercyjne wyższego rzędu.

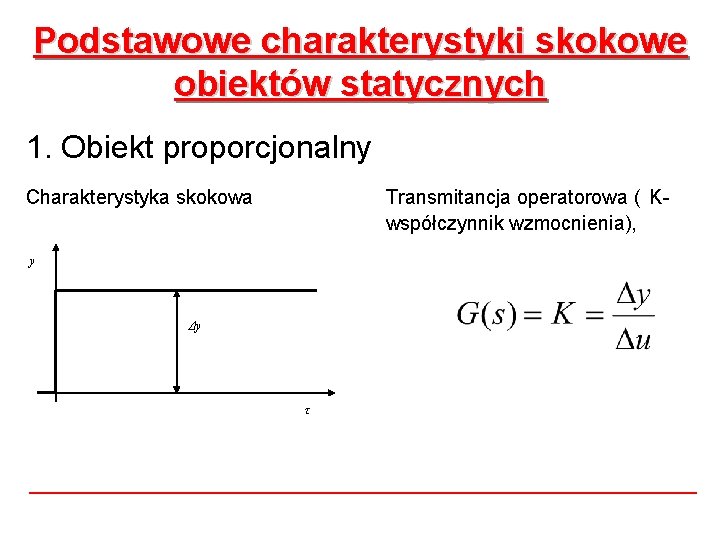

Podstawowe charakterystyki skokowe obiektów statycznych 1. Obiekt proporcjonalny Charakterystyka skokowa Transmitancja operatorowa ( Kwspółczynnik wzmocnienia), y Δy τ

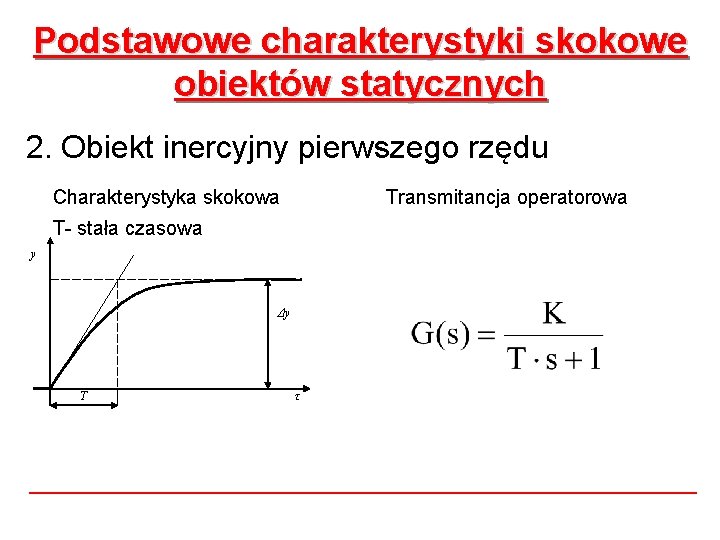

Podstawowe charakterystyki skokowe obiektów statycznych 2. Obiekt inercyjny pierwszego rzędu Charakterystyka skokowa Transmitancja operatorowa T- stała czasowa y Δy T τ

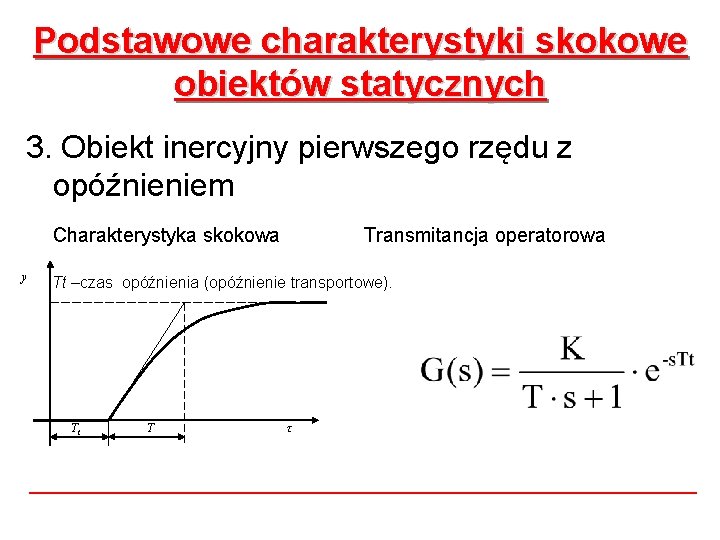

Podstawowe charakterystyki skokowe obiektów statycznych 3. Obiekt inercyjny pierwszego rzędu z opóźnieniem Charakterystyka skokowa y Transmitancja operatorowa Tt –czas opóźnienia (opóźnienie transportowe). Tt T τ

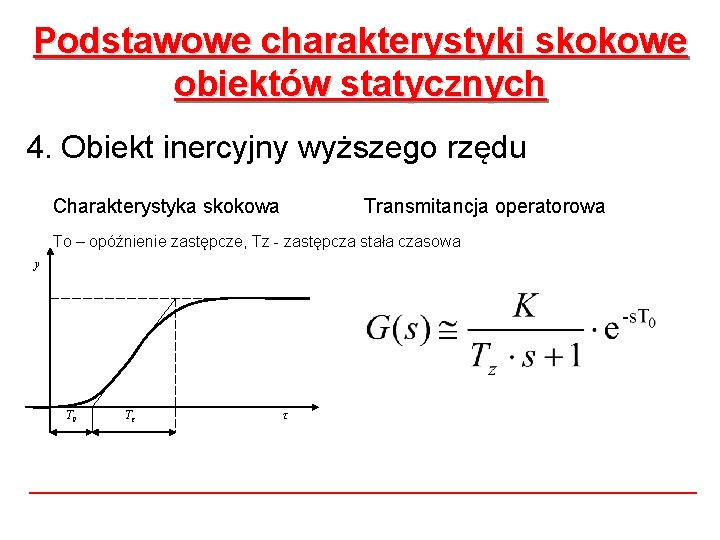

Podstawowe charakterystyki skokowe obiektów statycznych 4. Obiekt inercyjny wyższego rzędu Charakterystyka skokowa Transmitancja operatorowa To – opóźnienie zastępcze, Tz - zastępcza stała czasowa y T 0 Tz τ

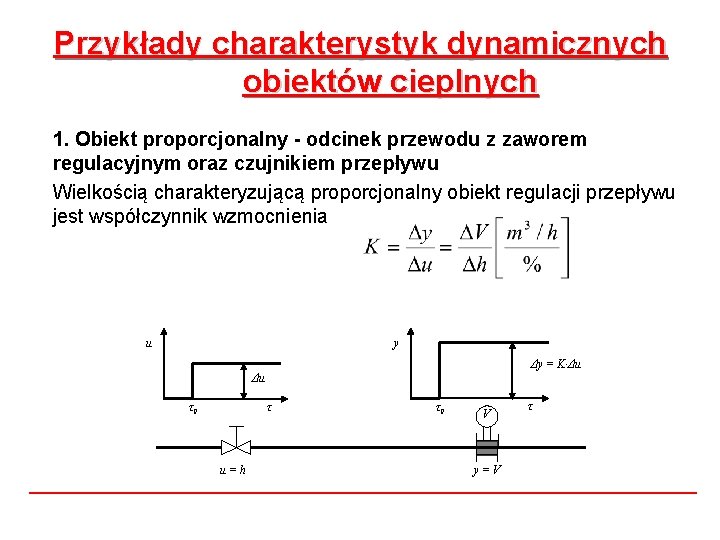

Przykłady charakterystyk dynamicznych obiektów cieplnych 1. Obiekt proporcjonalny - odcinek przewodu z zaworem regulacyjnym oraz czujnikiem przepływu Wielkością charakteryzującą proporcjonalny obiekt regulacji przepływu jest współczynnik wzmocnienia u y Δy = K·Δu Δu τ0 τ u=h τ0 V y=V τ

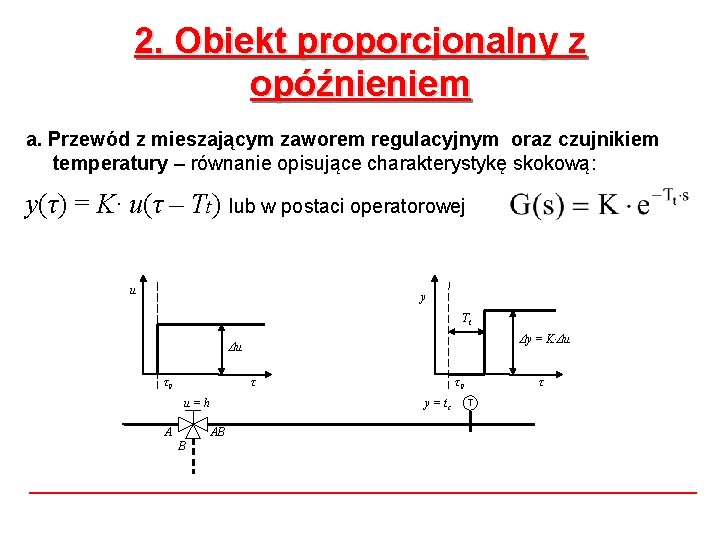

2. Obiekt proporcjonalny z opóźnieniem a. Przewód z mieszającym zaworem regulacyjnym oraz czujnikiem temperatury – równanie opisujące charakterystykę skokową: y(τ) = K· u(τ – Tt) lub w postaci operatorowej u y Tt Δy = K·Δu Δu τ0 τ u=h A y = tc AB B τ0 τ T

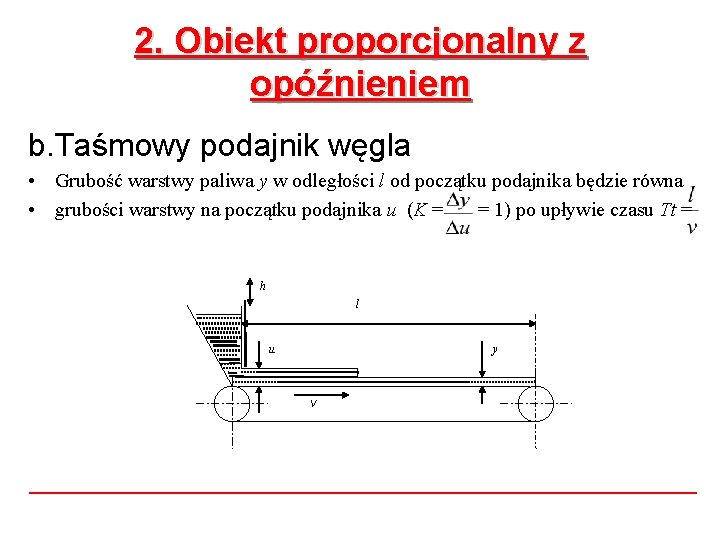

2. Obiekt proporcjonalny z opóźnieniem b. Taśmowy podajnik węgla • Grubość warstwy paliwa y w odległości l od początku podajnika będzie równa • grubości warstwy na początku podajnika u (K = = 1) po upływie czasu Tt = h l u y v

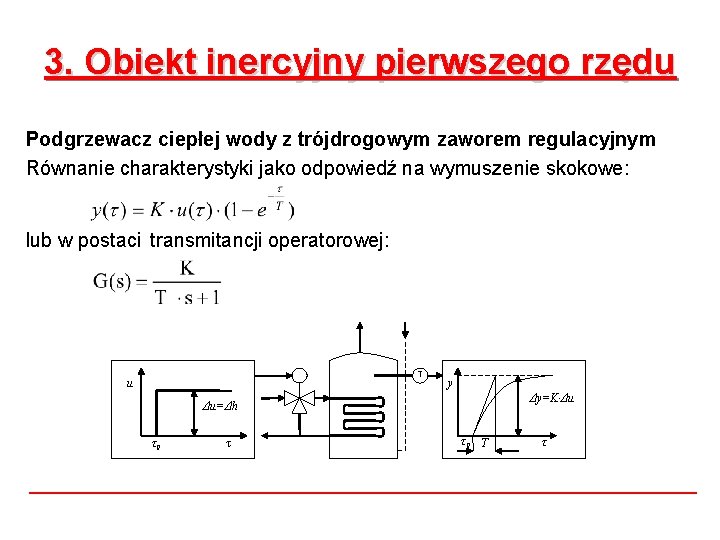

3. Obiekt inercyjny pierwszego rzędu Podgrzewacz ciepłej wody z trójdrogowym zaworem regulacyjnym Równanie charakterystyki jako odpowiedź na wymuszenie skokowe: lub w postaci transmitancji operatorowej: T u y Δy=K·Δu Δu=Δh τ0 τ τ0 T τ

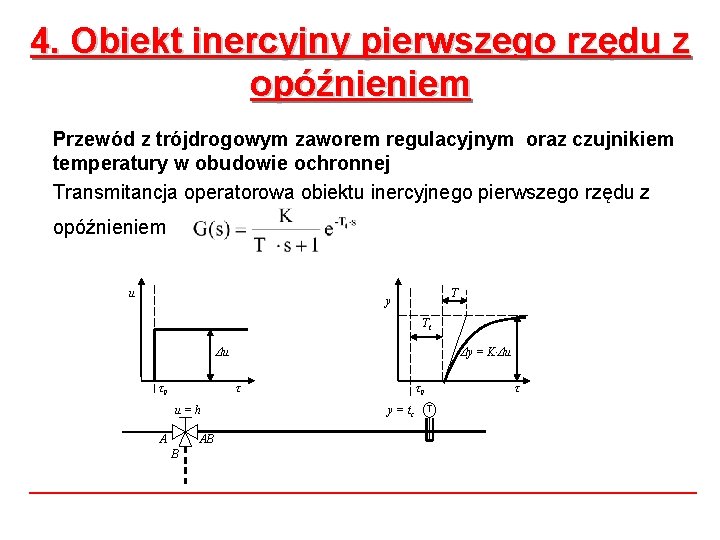

4. Obiekt inercyjny pierwszego rzędu z opóźnieniem Przewód z trójdrogowym zaworem regulacyjnym oraz czujnikiem temperatury w obudowie ochronnej Transmitancja operatorowa obiektu inercyjnego pierwszego rzędu z opóźnieniem u T y Tt Δu τ0 Δy = K·Δu τ u=h A AB B τ0 y = tc T τ

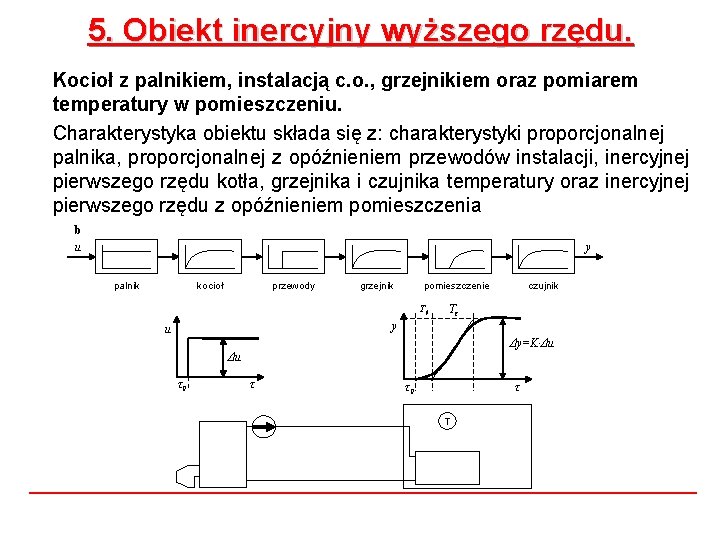

5. Obiekt inercyjny wyższego rzędu. Kocioł z palnikiem, instalacją c. o. , grzejnikiem oraz pomiarem temperatury w pomieszczeniu. Charakterystyka obiektu składa się z: charakterystyki proporcjonalnej palnika, proporcjonalnej z opóźnieniem przewodów instalacji, inercyjnej pierwszego rzędu kotła, grzejnika i czujnika temperatury oraz inercyjnej pierwszego rzędu z opóźnieniem pomieszczenia b u y palnik kocioł przewody grzejnik pomieszczenie T 0 czujnik Tz y u Δy=K·Δu Δu τ0 τ T

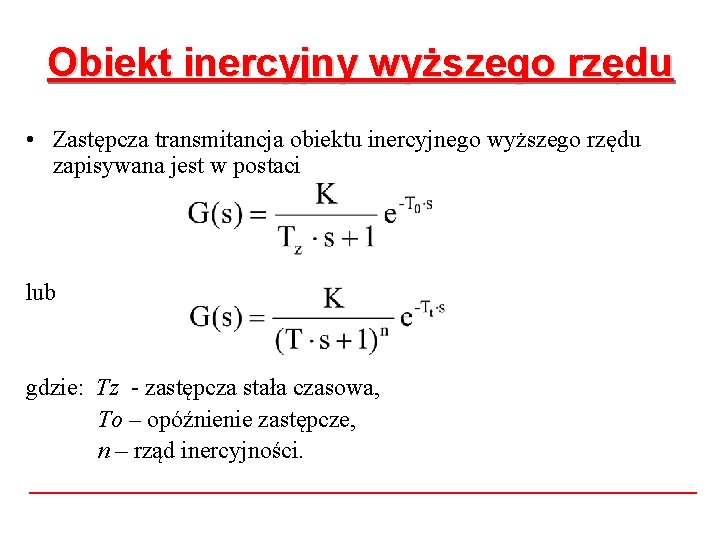

Obiekt inercyjny wyższego rzędu • Zastępcza transmitancja obiektu inercyjnego wyższego rzędu zapisywana jest w postaci lub gdzie: Tz - zastępcza stała czasowa, To – opóźnienie zastępcze, n – rząd inercyjności.

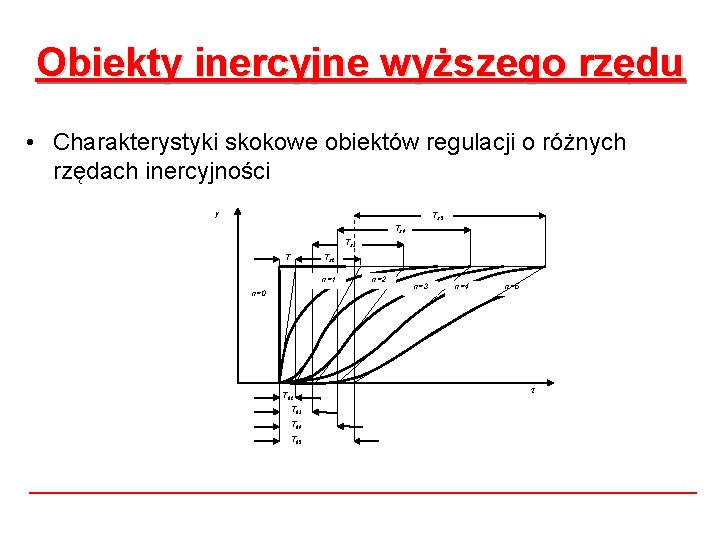

Obiekty inercyjne wyższego rzędu • Charakterystyki skokowe obiektów regulacji o różnych rzędach inercyjności y Tz 5 Tz 4 Tz 3 T Tz 2 n=1 n=0 T 02 T 03 T 04 T 05 n=2 n=3 n=4 n=5 τ

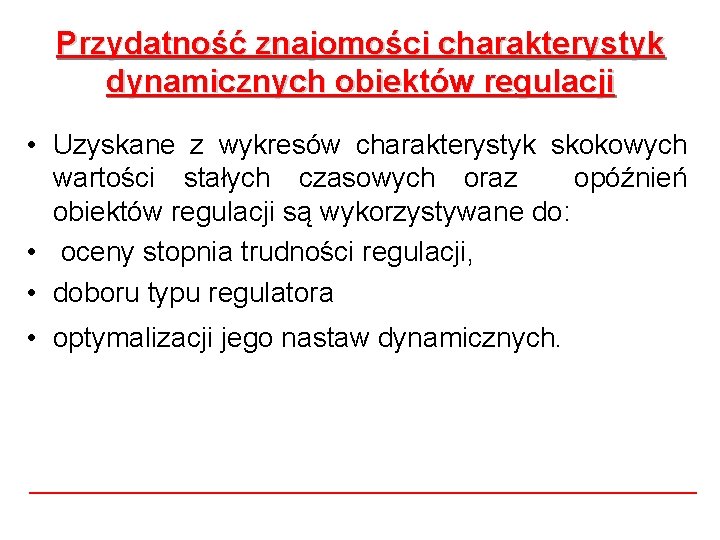

Przydatność znajomości charakterystyk dynamicznych obiektów regulacji • Uzyskane z wykresów charakterystyk skokowych wartości stałych czasowych oraz opóźnień obiektów regulacji są wykorzystywane do: • oceny stopnia trudności regulacji, • doboru typu regulatora • optymalizacji jego nastaw dynamicznych.

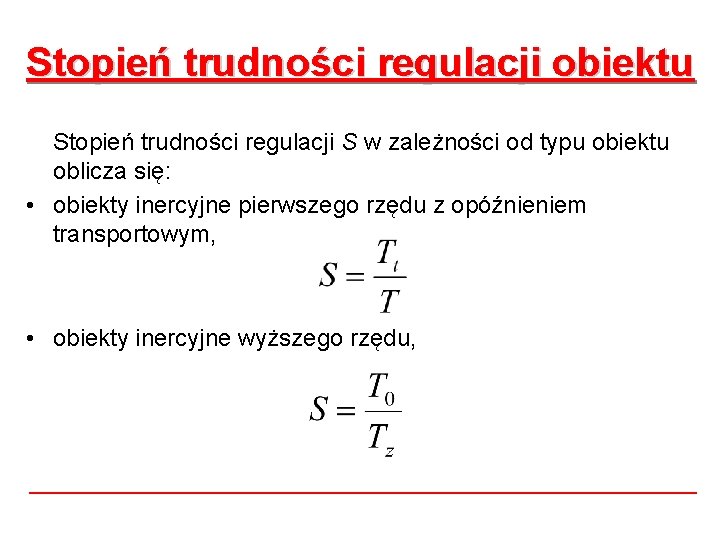

Stopień trudności regulacji obiektu Stopień trudności regulacji S w zależności od typu obiektu oblicza się: • obiekty inercyjne pierwszego rzędu z opóźnieniem transportowym, • obiekty inercyjne wyższego rzędu,

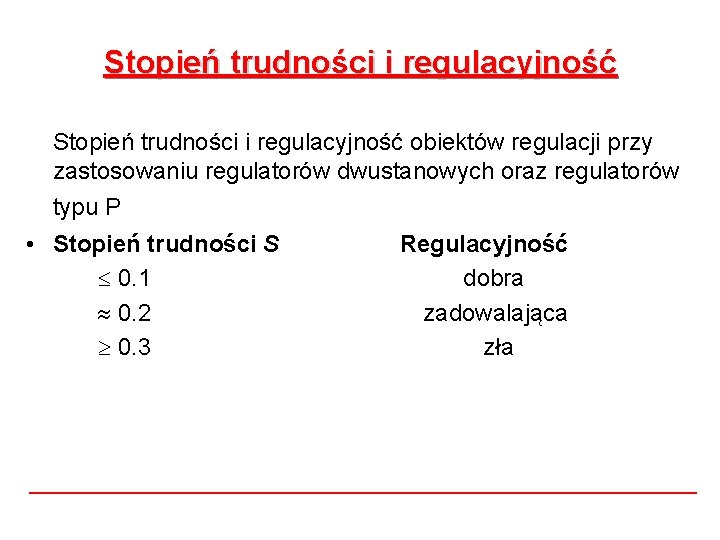

Stopień trudności i regulacyjność obiektów regulacji przy zastosowaniu regulatorów dwustanowych oraz regulatorów typu P • Stopień trudności S 0. 1 0. 2 0. 3 Regulacyjność dobra zadowalająca zła

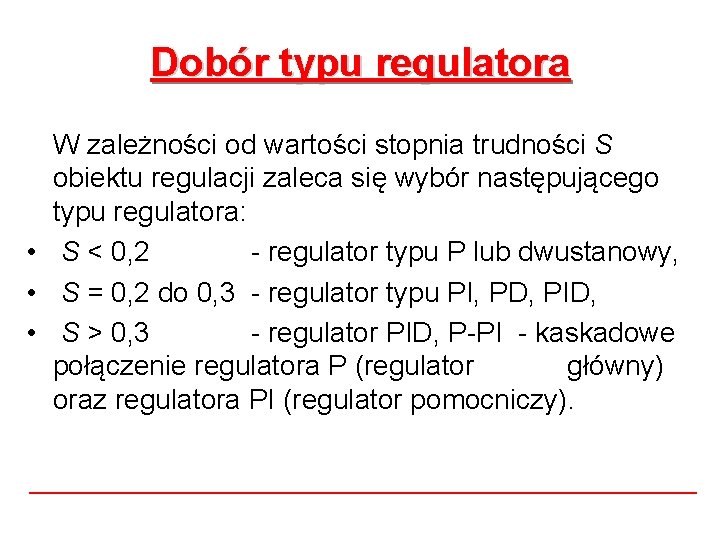

Dobór typu regulatora W zależności od wartości stopnia trudności S obiektu regulacji zaleca się wybór następującego typu regulatora: • S < 0, 2 - regulator typu P lub dwustanowy, • S = 0, 2 do 0, 3 - regulator typu PI, PD, PID, • S > 0, 3 - regulator PID, P-PI - kaskadowe połączenie regulatora P (regulator główny) oraz regulatora PI (regulator pomocniczy).

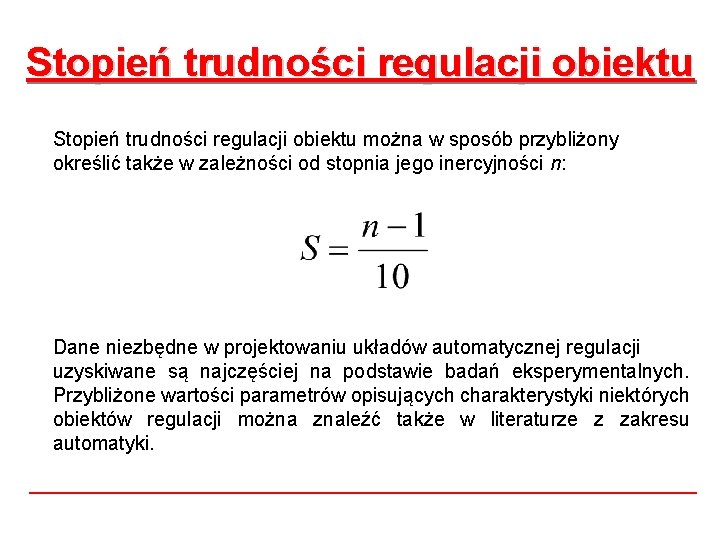

Stopień trudności regulacji obiektu można w sposób przybliżony określić także w zależności od stopnia jego inercyjności n: Dane niezbędne w projektowaniu układów automatycznej regulacji uzyskiwane są najczęściej na podstawie badań eksperymentalnych. Przybliżone wartości parametrów opisujących charakterystyki niektórych obiektów regulacji można znaleźć także w literaturze z zakresu automatyki.

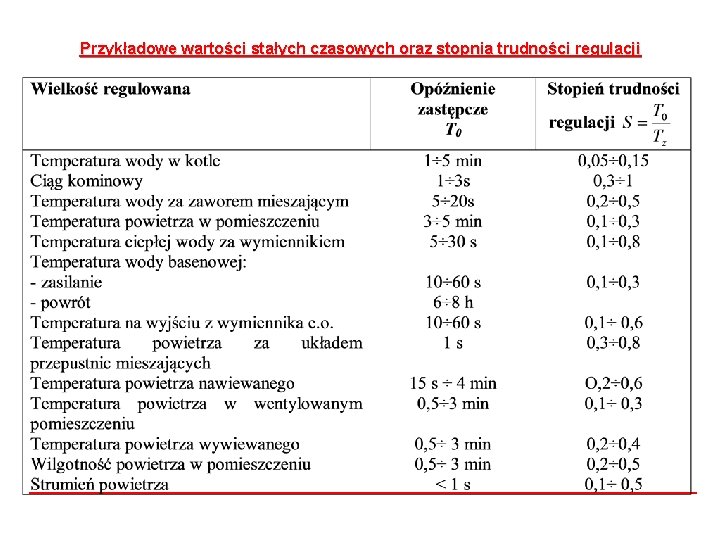

Przykładowe wartości stałych czasowych oraz stopnia trudności regulacji

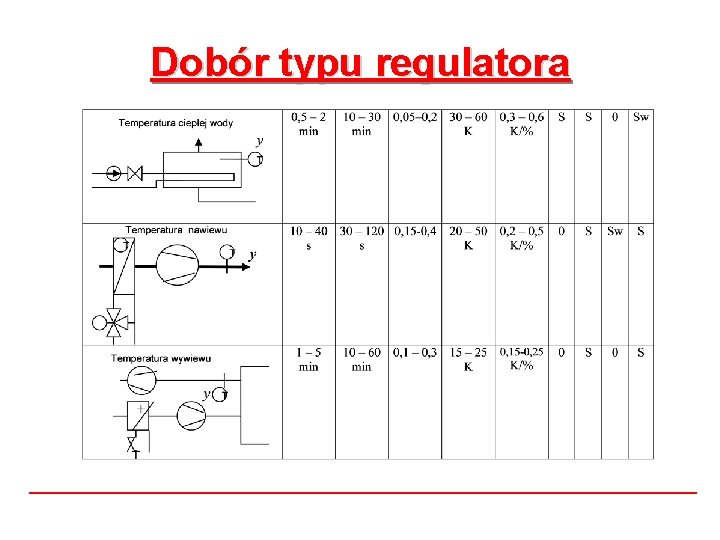

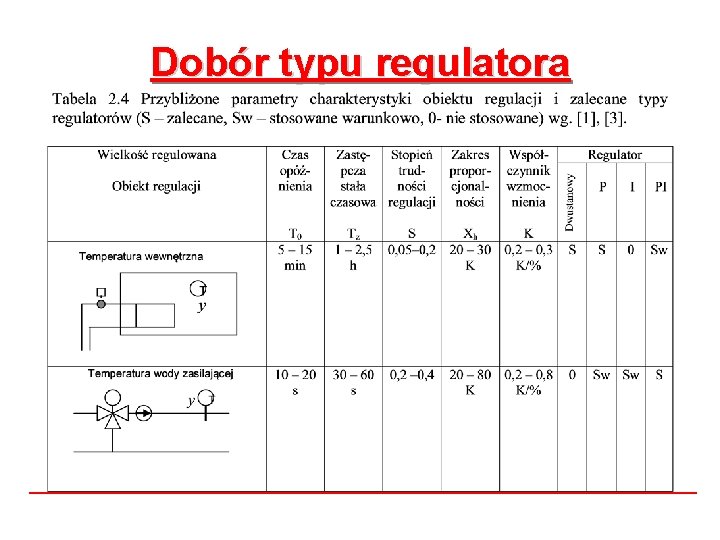

Dobór typu regulatora

Dobór typu regulatora

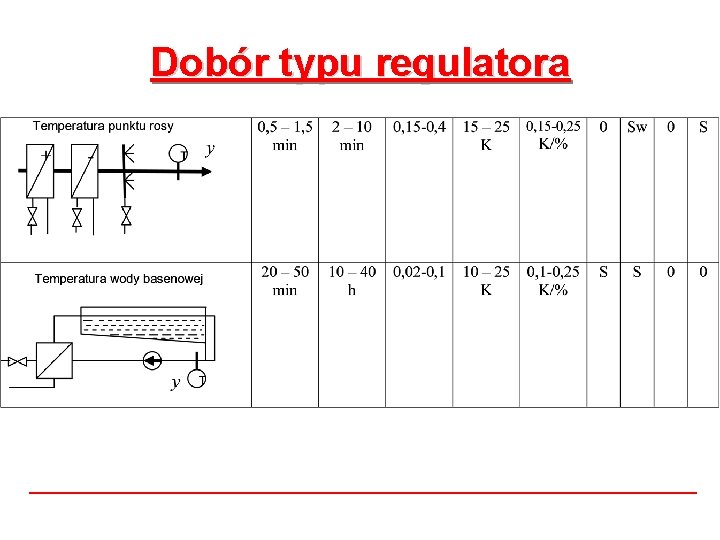

Dobór typu regulatora

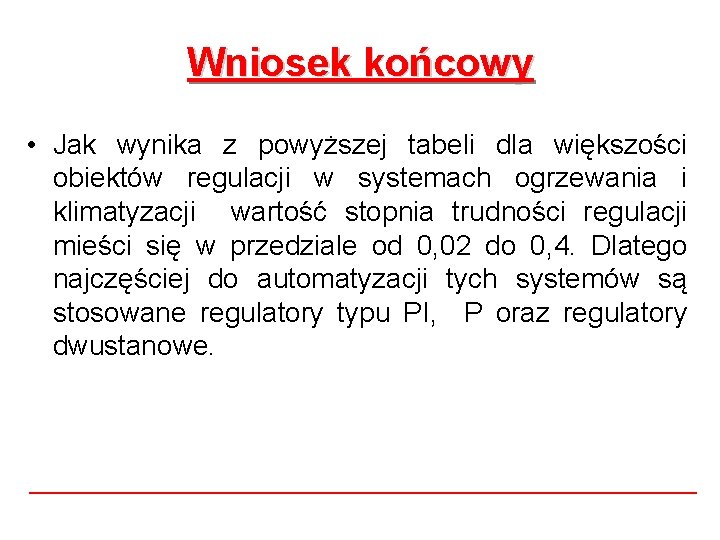

Wniosek końcowy • Jak wynika z powyższej tabeli dla większości obiektów regulacji w systemach ogrzewania i klimatyzacji wartość stopnia trudności regulacji mieści się w przedziale od 0, 02 do 0, 4. Dlatego najczęściej do automatyzacji tych systemów są stosowane regulatory typu PI, P oraz regulatory dwustanowe.

KONIEC
