Automatización de Riego: Comparación de las alternativas de comunicación Carlos Bañón Director Comercial Inelcom ISRL 810 TP. 000

SISTEMA DE AUTOMATIZACIÓN DE RIEGO INTRODUCCIÓN El Sistema de gestión automatizada de los recursos hídricos (ISRL) de INELCOM presenta una arquitectura jerarquizada. . . . ISRL 810 TP. 000 2

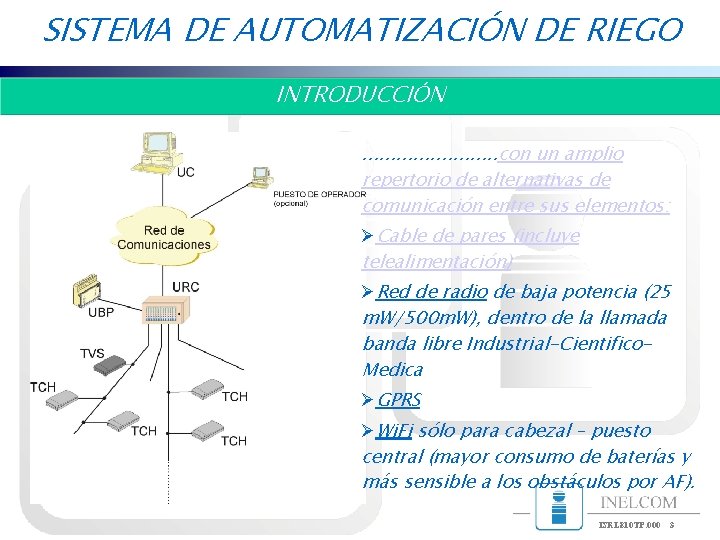

SISTEMA DE AUTOMATIZACIÓN DE RIEGO INTRODUCCIÓN. . . con un amplio repertorio de alternativas de comunicación entre sus elementos: ØCable de pares (incluye telealimentación) ØRed de radio de baja potencia (25 m. W/500 m. W), dentro de la llamada banda libre Industrial-Cientifico. Medica ØGPRS ØWi. Fi sólo para cabezal – puesto central (mayor consumo de baterías y más sensible a los obstáculos por AF). ISRL 810 TP. 000 3

SISTEMA DE AUTOMATIZACIÓN DE RIEGO INTRODUCCIÓN - En vía radio o GPRS los. TCH’s deben equipar transceptor y batería. - En vía cable, los TCH’s se unen a las remotas de los cabezales utilizando cables de pares que los telealimentan y mantienen conexión continua. ISRL 810 TP. 000 4

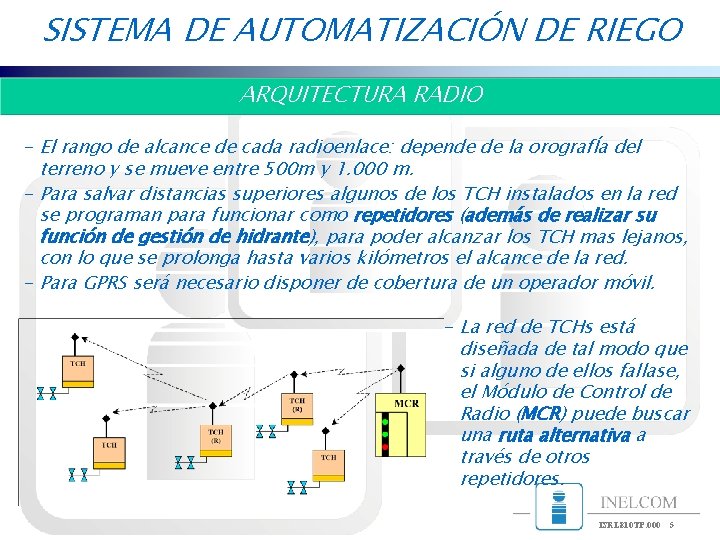

SISTEMA DE AUTOMATIZACIÓN DE RIEGO ARQUITECTURA RADIO - El rango de alcance de cada radioenlace: depende de la orografÍa del terreno y se mueve entre 500 m y 1. 000 m. - Para salvar distancias superiores algunos de los TCH instalados en la red se programan para funcionar como repetidores (además de realizar su función de gestión de hidrante), para poder alcanzar los TCH mas lejanos, con lo que se prolonga hasta varios kilómetros el alcance de la red. - Para GPRS será necesario disponer de cobertura de un operador móvil. - La red de TCHs está diseñada de tal modo que si alguno de ellos fallase, el Módulo de Control de Radio (MCR) puede buscar una ruta alternativa a través de otros repetidores. ISRL 810 TP. 000 5

COMPARATIVA DE PRESTACIONES FACILIDADES DE INSTALACIÓN ISRL CABLE Ø Modalidad adecuada a redes de nueva construcción. Ø El cableado debe instalarse a la vez que las tuberías. ISRL RADIO O GPRS Ø Alternativa utilizable en redes nuevas y en aquellas en las que existe canalización hecha. Ø En la mayoría de las ocasiones requiere estudio de cobertura previo. Ø La instalación necesita de una ejecución cuidada de empalmes. Ø En radio, la instalación requiere personal de cierta especialización Ø La comprobación de funcionamiento para planificar y comprobar la es muy sencilla y no requiere óptima operación del especialización alguna para su radioenlace. realización. Ø Solución discreta a simple vista. Ø Se usa material que puede resultar atractivo a robos. ISRL 810 TP. 000 6

COMPARATIVA DE PRESTACIONES ALIMENTACIÓN DE EQUIPOS ISRL CABLE Ø Para la alimentación de los equipos utiliza el mismo cable a través del que se comunica. ISRL RADIO O GPRS Ø Permite dos posibilidades: Baterías con o sin paneles solares. Ø Paneles solares: Coste y riesgo de vandalismo. Ø No es necesario reemplazar ningún elemento de alimentación ya que se Ø Baterías: telealimenta desde la cabecera. Ø Más discretas y baratas, pero Ø La alimentación es permanente, por mayor coste de lo que la gestión de toda su mantenimiento y sustitución. funcionalidad es permanente, permitiendo supervisión en tiempo Ø Duración afectada por real, detección de fallos, aperturas y climatología. cierres manuales para pruebas etc Ø Comunicaciones con remotas cada 15/30 min. ISRL 810 TP. 000 7

COMPARATIVA DE PRESTACIONES MANTENIMIENTO Y FIABILIDAD ISRL CABLE ISRL RADIO O GPRS Ø Expuesto a averías del cable fuera de ØUn cambio en la orografía del arquetas de empalme (corte por terreno (construcción de torres, excavadora). Poco frecuente en casetas, edificios) puede requerir un explotación operativa. replanteamiento de la red. Ø El uso de cables recomendados para enterrar (protección antirroedores, ØEl uso de frecuencias libres ICM es revestimiento polietileno) reducen el abierto. Si un sistema que use las número de averías mismas frecuencias se instala en la Ø Problemas de tormentas y rayos se cercanías (telealarmas, evitan con protecciones adecuadas radiaficionados, telemedida) en los circuítos. producirá fallos en los radioenlaces. ISRL 810 TP. 000 8

COMPARATIVA DE PRESTACIONES EXPLOTACIÓN ISRL CABLE ISRL RADIO O GPRS Ø Los cambios en configuración de ØLos cambios de configuración se equipos se ejecutan en tiempo real. trasladan a los equipos en los momentos en que está previsto el acceso temporizado. Ø La red es de uso propio. Bajos costes de explotación ØExige reposición de todas las baterías de la red cuando estén agotadas. Para redes con gran número de hidrantes existe un alto coste de mantenimiento. (Mano de Obra y material). Ø Alta capacidad para incorporar nuevos servicios. Ø La posibilidad de crecer es fácil siempre que se prevea en el momento de la instalación. ØGPRS: supone gastos de consumo de comunicaciones: 1 a 3 € / hidrante / mes, y muchos puntos (1. 000 -2. 000) ØLa posibilidad de crecer es fácil, pero tiene limitaciones de ancho de banda. ISRL 810 TP. 000 9

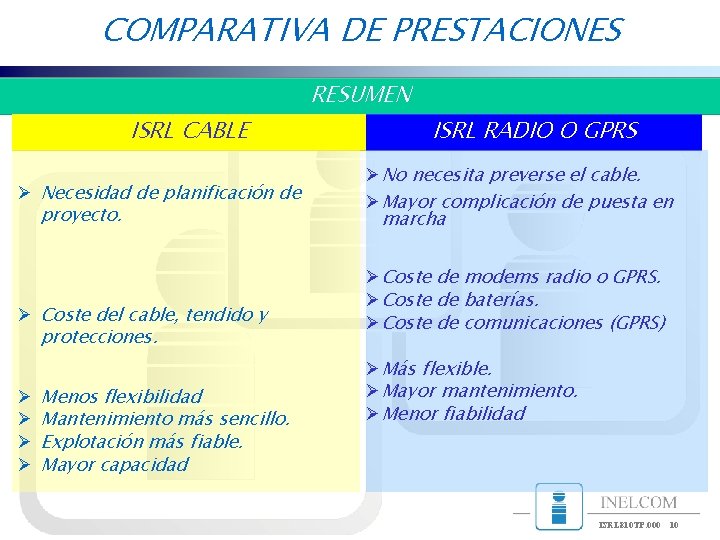

COMPARATIVA DE PRESTACIONES RESUMEN ISRL CABLE Ø Necesidad de planificación de proyecto. Ø Coste del cable, tendido y protecciones. Ø Ø Menos flexibilidad Mantenimiento más sencillo. Explotación más fiable. Mayor capacidad ISRL RADIO O GPRS ØNo necesita preverse el cable. ØMayor complicación de puesta en marcha ØCoste de modems radio o GPRS. ØCoste de baterías. ØCoste de comunicaciones (GPRS) ØMás flexible. ØMayor mantenimiento. ØMenor fiabilidad ISRL 810 TP. 000 10

ØFacturación: 40. 000 €. ØEmpleados: 1. 000 ( 60 en I+D+i). ØFabrica y centro de I+D+i en España. ØPresencia exterior en 6 países. Ø Soporte de instalaciones en toda España con más de 100 instaladores. ØSoporte de servicios 24 horas (con call center de 200 personas) ISRL 810 TP. 000 11
