Automatizacija nadele u postupku komasacije

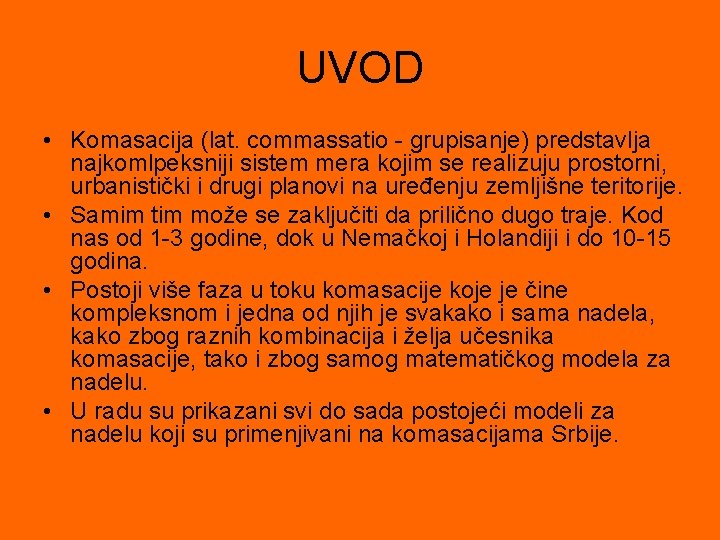

UVOD • Komasacija (lat. commassatio - grupisanje) predstavlja najkomlpeksniji sistem mera kojim se realizuju prostorni, urbanistički i drugi planovi na uređenju zemljišne teritorije. • Samim tim može se zaključiti da prilično dugo traje. Kod nas od 1 -3 godine, dok u Nemačkoj i Holandiji i do 10 -15 godina. • Postoji više faza u toku komasacije koje je čine kompleksnom i jedna od njih je svakako i sama nadela, kako zbog raznih kombinacija i želja učesnika komasacije, tako i zbog samog matematičkog modela za nadelu. • U radu su prikazani svi do sada postojeći modeli za nadelu koji su primenjivani na komasacijama Srbije.

Organizacija komasacije u Srbiji • Komasacija i Prostorni plan SR Srbija 1973. gogine • • I grupa – plodna zemljišta, koja su pogodna za razvoj poljoprivrede. II grupa – srednje i slabo plodna zemljišta, koja su uslovno pogodna za razvoj poljoprivrede. • III grupa – slabo plodna i neplodna zemljišta, koja su nepovoljna za razvoj poljoprivrede). • Komasacija i Prostorni plan SR Srbija 1996. gogine • Izmenom programskih ciljeva Svetske zajednice u 80 – tim godinama dvadesetog veka menjaju se i ciljevi komasacije. Naime, tendencija u komasaciji nije više samo uređenje poljoprivrednog zemljišta radi povećanja proizvodnje. • • Osnovne karakteristike tih komasacija su: obuhvata se celo područje sela, uključujući i naselje, s tim što se velika pažnja posvećuje uređenju naselja; posebna pažnja se posvećuje zaštiti životne sredine; u dogovoru sa vlasnicima, koji primaju naknadu za izgubljenu dobit, do tada obrađivane površine se pretvaraju u pašnjake i livade čime se smanjuje prekomerna poljoprivredna proizvodnja; posebno se poklanja pažnja očuvanju prirodnih vrednosti (jarkovi, drvoredi, živice, šumarci i sl); grade se objekti za odmor i rekreaciju. • •

Metode nadele • Iterativna metoda • Ovaj postupak je u praksi najviše korišćen. U gotovo svim komasacijama korišćena je ova metoda koja se zasniva na pribliznom određivanju visine lamele, a zatim iz više iteracija (najmanje 3) određivanju tačne vrednosti.

Jevremovićeva metoda • • • Sa pojavom najpre boljih džepnih, a zatim i prvih personalnih računara bilo je omogućeno lakše određivanje elemenata trapeza, pa je u Zavodu za fotogrametriju razvijena metoda za nadelu, čiji se model vezuje za ime inženjera Jevremovića. Radi efikasnijeg računanja elemenata novih parcela i njihovog obeležavanja na terenu, kao i izvršenja postupaka klasične raspodele komasacione mase prethodno se: definiše koordinatni sistem table (lokalni koordinatni sistem), transformišu državne koordinate YX detaljnih tačaka table i procembenih razreda u lokalni koordinatni sistem YL, XL table, vrši podela table na privremene parcelelamele i računanje njihovih površina i vrednosti.

Direktna metoda • Najlakše je nadelu raditi na osnovu direktnog rešavanja kvadratne jednačine. Naime obeležavanjem datih i traženih veličina može se problem svesti na dve jednačine sa dve nepoznate.

Direktna metoda • • • A)Koordinate graničnih tačaka lamela i preseka strana lamela sa granicama procembenih razreda. Računanje se vrši presekom pravaca ili presekom dve prave (na slici 3. 11 to su tačke A, B, C, . . . ). B)Dalje se vrši računanje vrednosti strana tako što se pomnože delovi strana sa odgovarajućim koeficijentom (vidi primer) C)Računanje vrednosti lamela po formuli: D) Kontrola suma vrednosti lamela mora biti jednaka vrednosti table iz koordinata, odnosno V 1 = P 1 -2 -3 -4 -100 -4 q 2 + P 1 -100 -4 -5 -6 -1 q 2.

Direktna metoda • • E)Određuje se vrednost V 1 kojoj odgovara visina F)Određuje se • • G) Računa se vrednost hp H) Kada se odredi hp visina nove parcele, određuju se presečne tačke granične linije nove parcele sa graničnim tačkama table i procembenih razreda (tačke 1000, 1001, 1002). I) Odrede se površine delova nove parcele (R 1, 1000, 1001, 100, 1) i (R 1, 1001, 1002, 6, 1). J) Definitivna kontrola: R 1, 1000, 1001, 100, 1 q 2 + R 1, 1001, 1002, 6, 1 q 3 = VTR • • Razlika može biti samo 1 m 2. Dalje se postupak nastavlja redom E) do J).

Opis softvera za nadelu • Ovaj modul namenjen je za nadelu parcela u postuku komasacije u digitalnom obliku. Modul je prilagođen propisima i pozitivnim iskustvima u praksi, pa se može reći da je kao takav prvenstveno i namenjen geodetskim stručnjacima koji se konkretno bave nadelom parcela u postupku komasacije. • Aplikativni modul za nadelu parcela u postuku komasacije u digitalnom obliku potpuno je integrisan u osnovnu programsku strukturu programa D_MAP_GEOSOFT, tako da se pojedine funkcije mogu (nesmetano) koristiti u različitim modulima, a da se ne narušava osnovna koncepcija softvera. • Softversko rešenje je napisano u programskom jeziku C++ i matematički model je oslonjen na direktno rešenje kvadratne jednačine.

Glavni meni programa • • Glavni meni programa D_MAP_GEOSOFT sadrži opcije: Digit T_KLJUC D_MAP PROFILI Izborom pojedinih funkcija glavnog menija aktivira se, za svaku opciju padajući meni. Ako se u glavnom meniju izabere D_MAP, aktivira se padajući meni

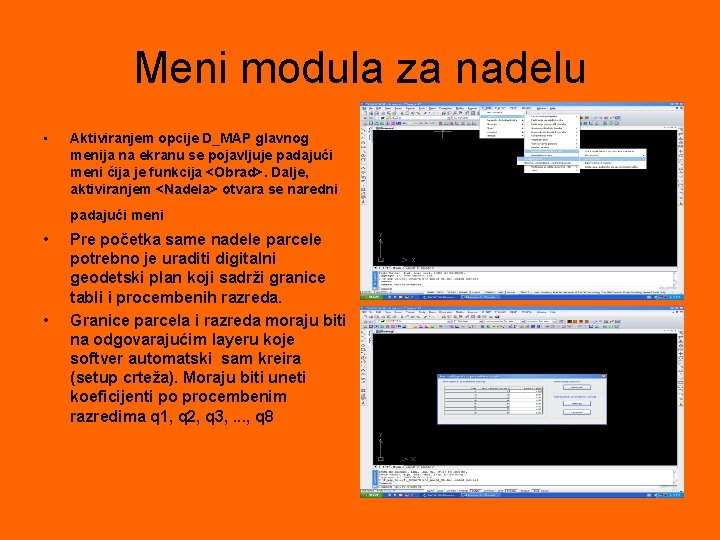

Meni modula za nadelu • Aktiviranjem opcije D_MAP glavnog menija na ekranu se pojavljuje padajući meni čija je funkcija <Obrad>. Dalje, aktiviranjem <Nadela> otvara se naredni padajući meni • • Pre početka same nadele parcele potrebno je uraditi digitalni geodetski plan koji sadrži granice tabli i procembenih razreda. Granice parcela i razreda moraju biti na odgovarajućim layeru koje softver automatski sam kreira (setup crteža). Moraju biti uneti koeficijenti po procembenim razredima q 1, q 2, q 3, . . . , q 8

Softver sam na osnovu vrednosti po razredima daje ukupnu vrednost table, pita smer nadele i nakon unošenja vrednosti predviđene za nadelu parcele na ekranu se automatski iscrtava granica nove parcele crvenom bojom koja je privremeno obeležena tačkama A i B.
