Automation and Drives Visão Geral - Bi. Co VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES Perguntas: O que é Bi. Co®? Como Posso usar o Bi. Co®? Posso fazer mais de uma função com apenas uma entrada digital? Como funcionam os Blocos Livres?
Automation and Drives O que é o Bi. Co – Conectar binectores eletrônicos VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO Realizar configuração complexa USO AVANÇADO RESUMO DE CONEXÕES Mais de uma função com mesmo. Binector Entrada Digital com mais de uma função e livre para conexão (P 0701. . . 708=99) JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Como funciona o Bi. Co Posso conectar qualquerbinector!!! VISÃO GERAL 19. B – tecla JOG 722. 1 – DIN 2 (702=99) 53. 0 – Freio DC Etc. . . UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES Posso conectar qualquerbinector!!! 19. D – tecla setar acima BOP 722. 4 – DIN 5 (705=99) 52. 3 – sobrecarga do inversor 53. B – Limite do PID alcançado Etc. . . Posso conectar em qualquer conector para realizar funções!!! P 840 – liga/desliga P 844 – OFF 2 P 1055 – JOG à direita P 2849 – temporizador bloco livre
Automation and Drives Utilizando Bi. Co VISÃO GERAL O Bi. Co permite que as entradas, saídas e funções dentro MICROMASTER possam ser configuradas e conectadas conforme a necessidade Algumas configurações são padrões: UTILIZANDO Bi. Co P 0771 = 21 Saída analógica mostra a frequência de saída Bi. Co EXEMPLO Algumas podem ser configuradas por parâmetros convencionais: USO AVANÇADO P 0731 = 52. A O relê opera quando a frequência máxima é alcançada. RESUMO DE CONEXÕES Futuras versões de sw permitirão funções adicionais com portas E, OU, Temporizadores, etc, possam ser conectadas. Estes números são parâmetros de referência: r 0021 é a frequência de saída r 0052 é um bit de Status ; bit 10 (A hex) mostra quando a frequência máxima é atingida JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Tópicos para utilização do Bi. Co • Bi. Co faz conexões entre parâmetros; em alguns casos entre bit simples VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO • Muitos valores e possibilidades Bi. Co já estão disponíveis, mas não documentadas (e. g. P 0731 = 19. 8 Relê P 0731 é ativado pela Control Word do BOP r 0019 bit 8 botão Jog) • Configurando P 070 X = 99 ‘Libera’ a entrada digital para conexão Bi. Co. Para conectar a entrada digital utilize o parâmetro de status de entrada digital, r 0722. O primeiro bit 722. 0, é o status da entrada 1, P 0701 USO AVANÇADO RESUMO DE CONEXÕES Pense que o Bi. Co é um protoboard: • DIN 1…. (= 99 libera plug) • DIN 2. . . • Control words • Status words • Entr. Analógica • . . . JORGE BAEZ – IND 1 DT – CUR/FLO • Relê • Setpoint • Saída Analógica • Controles internos • Fonte de PID • on/off comandos etc. • ……. . .
Automation and Drives Utilidades simples do Bi. Co • Conectar uma entrada digital a um relê para controle direto P 0703 = 99 ; P 0731 = 722. 2 • Habilita o relê quando há boost de aceleração na partida (indica que o setpoint foi incrementado) P 0731 = 56. 6 P 1311 = 001 (ou conforme necessidade) • Monitorar a temperatura no inversor configurando P 0771 (saída analógica) para r 0037 (temperatura no inversor) • Habilitar e desabilitar controle PI utilizando uma entrada digital: P 0703 = 99, P 2200 = 722. 2 • Habilitar e Desabilitar referência adicional através do botão de reversão no BOP P 1074 = 19. B; [Escolher tipo de referência adicional com P 1000 = 23 por exemplo] VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Bi. Co Exemplo VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO Aplicação: Uma esteira utiliza frequências fixas (10, 25 & 50 Hz) através de entradas digitais. Rampa normal de 10 segundos Rampa Rápida (0. 5 s) é necessária com a 3 a velocidade Passo 1: Efetuar parametrização básica (parametrização rápida) Configurar as frequências fixas, rampas normais e rampas de Jog Passo 2: Configurar entradas digitais para funções BICO USO AVANÇADO RESUMO DE CONEXÕES Passo 3: Conectar as funções de FREQUÊNCIA FIXA nas entradas digitais Passo 4: Conectar a FUNÇÃO HABILITA RAMPA DE JOG na entrada digital apropriada Em este exemplo, todas conexões padrões estão liberadas, portanto elas devem ser reconectadas utilizando Bi. Co. JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives BICO Exemplo VISÃO GERAL UTILIZANDO Bi. Co Aplicação: Uma esteira utiliza frequências fixas (10, 25 & 50 Hz) através de entradas digitais. Rampa normal de 10 segundos Rampa Rápida (0. 5 s) é necessária com a 3 a velocidade Passo 1: P 1000=3 Habilita frequência fixa como fonte de referência. P 1120 & 1121 = 10 (padrão) configura rampa de tempo P 1060, 1061 = 0. 5 configura rampa de tempo Jog (alternativa) P 1001 = 10, P 1002 = 25, P 1003 = 50 Configura as frequências fixas Passo 2: P 701 , 702 & 703 = 99 Libera as entradas digital para Bi. Co Passo 3: P 1020 = 722. 0, P 1021 = 722. 1, P 1022 = 722. 2. Isto conecta as entradas digitais as frequências fixas. (conexão Bi. Co ) P 1016 = 2, P 1017 = 2, P 1018 = 2. Isto seleciona o modo de controle das frequências fixas (Seleção direta + ON) Passo 4: P 1124 = 722. 2 Isto conecta a função ‘habilita rampa de jog’ (P 1124) a uma entrada digital, que será associada a seleção da frequência 3 e ao comando ON. Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives BICO Exemplo – Conexões Internas MM 410 / MM 420 / MM 440 VISÃO GERAL UTILIZANDO Bi. Co 5 DIN 1 6 DIN 2 7 DIN 3 722. 0 722. 1 722. 2 P 1020 Fonte de FF 1 P 1021 Fonte de FF 2 P 1022 Fonte de FF 3 Bi. Co EXEMPLO 8 24 V USO AVANÇADO P 1001 valor de FF 1 10 Hz P 1002 valor de FF 2 25 Hz P 1003 valor de FF 3 50 Hz RESUMO DE CONEXÕES LIGA! JORGE BAEZ – IND 1 DT – CUR/FLO P 1016 reação (FF 1 + on) P 1017 reação (FF 2 + on) P 1018 reação (FF 3 + on) Ligue até a frequência escolhida (rampa normal) Ou P 1124 = 722. 2 Use rampa de Jog
Automation and Drives Uso avançado do Bi. Co Heat sealer type 42 VISÃO GERAL 1 0 UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES SPEED Uma maquina simples utiliza um teclado membrana partir e parar um MM 440, assim como outras funções. A teclas enviam sinais momentâneos (pulsos) para as entradas digitais. As funções poem ser implementadas utilizado configurações Bi. Co. P 0701 -3 = 99 (Bi. Co) P 0848 = 722. 2 (Conecta OFF 3 a DIN 3) P 1000 = 23 (Referência principal frequência fixa; adicional analógica) P 1001, 2 = 0. 0 Hz (Frequência fixa 1 = 0. 0 Hz) P 1016, 7 = 2 (Frequência fixa comando ON) P 1020 = 722. 0 (DIN 1 – Frequência fixa 1) P 1021 = 52. 2 (‘Inversor ligado' habilita frequência fixa 2) Isto sela o comando ON conectando o bit de inversor ligado habilitando FF 2 See FAQ for explanation of why we use fixed frequencies and OFF 3…But the OFF 3 function must be inverted…. . . JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Uso avançado do Bi. Co - Continuação Heat sealer type 42 VISÃO GERAL UTILIZANDO Bi. Co 1 0 Então configure a entrada digital 2 para controlar o relê: P 0731 = 722. 1 Conectar fisicamente o relê a entrada digital 3: MM 440 +24 9 Relay 1 C 20 Bi. Co EXEMPLO Relay 1 NF 18 USO AVANÇADO SPEED RESUMO DE CONEXÕES DIN 3 7 DIN 1 5 1 DIN 2 6 0 Para MM 420, utilize o relê conexão normal aberto, e inverta a função relê utilizando P 0748 =1 JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Uso avançado do Bi. Co - Continuação DIN 1 Habilita FF 1 + ON VISÃO GERAL UTILIZANDO Bi. Co RUN P 1020 = 722. 0 RESUMO DE CONEXÕES P 1016 =2 P 0731 = 722. 1 STOP DIN 2 Habilita relê P 0748 = 1 Inverte relê(MM 420) DIN 3 JORGE BAEZ – IND 1 DT – CUR/FLO FF 1 = 0! P 1001 = 0 Status: Inversor ligado P 1021 = 52. 2 Bi. Co EXEMPLO USO AVANÇADO Drive roda Analog + FF 1 Habilita FF 2 + ON P 1017 =2 P 0848 = 722. 2 OFF 3 STOP FF 2 = 0! P 1002 = 0

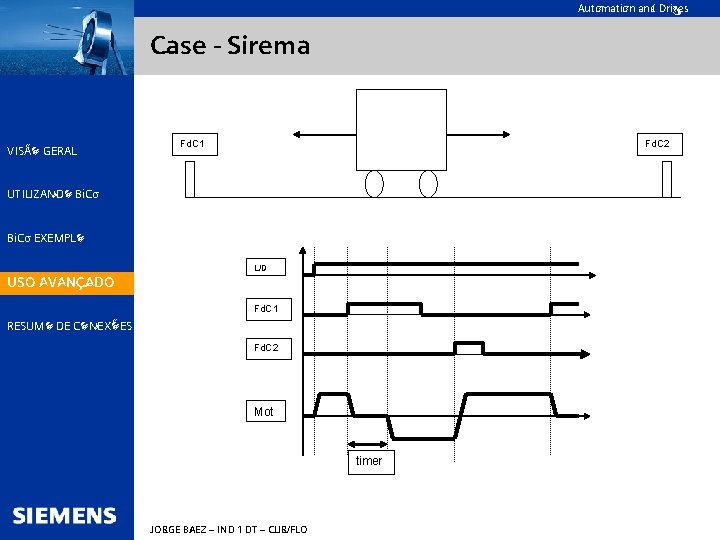

Automation and Drives Case - Sirema VISÃO GERAL Fd. C 1 Fd. C 2 UTILIZANDO Bi. Co EXEMPLO L/D USO AVANÇADO Fd. C 1 RESUMO DE CONEXÕES Fd. C 2 Mot timer JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives Case - Sirema VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES P 2800 = 1 libera blocos livres Timer P 2802. 0 = 1 FF P 2801. 14 = 1 NOT P 2801. 9 = 1 >=1 P 2801. 3 = 1 P 1113. 0 = reversão AND P 2801. 0 = 1 P 0840. 0 = ligar JORGE BAEZ – IND 1 DT – CUR/FLO
Automation and Drives RESUMO DE CONEXÕES VISÃO GERAL UTILIZANDO Bi. Co EXEMPLO USO AVANÇADO RESUMO DE CONEXÕES JORGE BAEZ – IND 1 DT – CUR/FLO
