Automation and Drives SIMATIC Industial Software A&D Data. Management™ (ADDM) Système de sauvegarde centralisée pour équipements d‘automatisation 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 1
Automation and Drives SIMATIC ADDM Configuration et implémentation de données Logiciels, outils d‘ingéniérie STEP 5/STEP 7 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Pro. Tool. Pro Win. CC Runtime sur PC Données projet, sources de programme applicatifs Données API Données pupitres Données CN Données de configuration et programmes applicatifs compilés SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 3

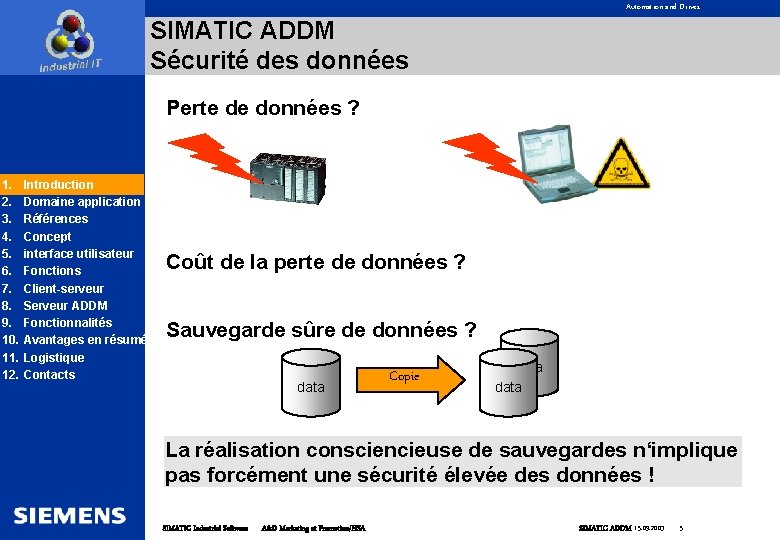

Automation and Drives SIMATIC ADDM Sécurité des données Perte de données ? 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Coût de la perte de données ? Sauvegarde sûre de données ? data Copie data La réalisation consciencieuse de sauvegardes n‘implique pas forcément une sécurité élevée des données ! SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 5
Automation and Drives SIMATIC ADDM Gestion globale des données Sécurité des données ? Données 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Gestion des données ? Archivage de données? Gestion de versions ? Données SIMATIC Industrial Software A&D Marketing et Promotion/HSA V 1 V 2 V 3 SIMATIC ADDM 15. 09. 2003 6
Automation and Drives SIMATIC ADDM Types de stockage des données Stockage décentralisé de données 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Sauvegarde locale sur PC or ou à proximité des composants Source de problèmes en pratique Stockage centralisé de données sur des serveurs dédiés è Sauvegarde centralisée s‘est imposé du fait des acquits de l‘informatique d‘entreprise SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 7
Automation and Drives SIMATIC ADDM Outil integré pour API SIMATIC, CN SINUMERIK, pupitres, variateurs , PC … 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts STEP 5/STEP 7 SINUMERIK Pro. Tool. Pro Win. CC SIMATIC NET Pro. Save Simo. Com. U Répertoires, Disques durs, partitions ou fichiers l Gestion structurées données applicatives d‘une unité de production l Archivage de données l Gestion de versions PLC data OP data NCdata Win CE CPdata PCdata Drive data l Chargement de données l comparaison de données offline/online l connection via des réseaux SIMATIC A&D Data. Management SIMATIC Industrial Software A&D Marketing et Promotion/HSA l comparaisons et sauvegardes programmées SIMATIC ADDM 15. 09. 2003 8
Automation and Drives SIMATIC ADDM Software architecture Communication matérielle Interfaces logicielles 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts SIMATIC A&D Data. Management STEP 7 Simo. Com. U SINUMERIK Ghost Système d‘exploitation Driver hardware PS 307 CP 342 -5 SIMATIC S 7 -300 SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 SIMATIC S 7 -300 11
Automation and Drives SIMATIC ADDM Concept produit l Licence mono-poste pour PC 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts l Solution client-serveur - PC/PG Serveur ADDM CP 342 -5 IM 361 SM I ATIC S 7 -300 SIMATIC S 5 SIMATIC Industrial Software Composant série SIMATIC S 7 CP 342 -5 OP/PCU A&D Marketing et Promotion/HSA SINUMERIK 810 D/840 D MCU SIMATIC OP SIMATIC ADDM 15. 09. 2003 12
Automation and Drives SIMATIC ADDM Interface utilisateur Werk 1 Halle 1 Linie 1 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Halle 2 Linie 1 Halle 3 Linie 1 Composants d‘automatisme Structure unité de production SIMATIC Industrial Software A&D Marketing et Promotion/HSA Fichier log SIMATIC ADDM 15. 09. 2003 13

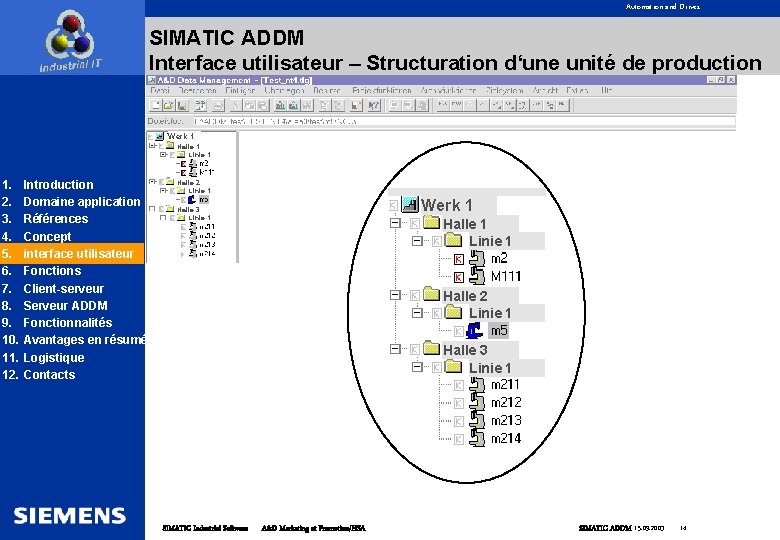

Automation and Drives SIMATIC ADDM Interface utilisateur – Structuration d‘une unité de production Werk 1 Halle 1 Linie 1 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Halle 2 Linie 1 Werk 1 Halle 3 Linie 1 Halle 1 Linie 1 Halle 2 Linie 1 Halle 3 Linie 1 SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 14
Automation and Drives SIMATIC ADDM Systèmes haute dipsonibilité RAID (diques durs redondants) Serveur 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts SCSI Contrôleur RAID Parité Parité Disque 1 SIMATIC Industrial Software Disque 2 A&D Marketing et Promotion/HSA Disque 3 Disque 4 Disque 5 SIMATIC ADDM 15. 09. 2003 20
Automation and Drives SIMATIC ADDM Archive manager of ADDM 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 22
Automation and Drives SIMATIC ADDM generation of archives 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 23
Automation and Drives SIMATIC ADDM Job serveur ADDM Serveur ADDM Clients ADDM Liste de jobs 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. Introduction Domaine application Références Concept interface utilisateur Fonctions Client-serveur Serveur ADDM Fonctionnalités Avantages en résumé Logistique Contacts Projet ADDM Serveur Hub Industrial Ethernet Hub Clients ADDM SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 24

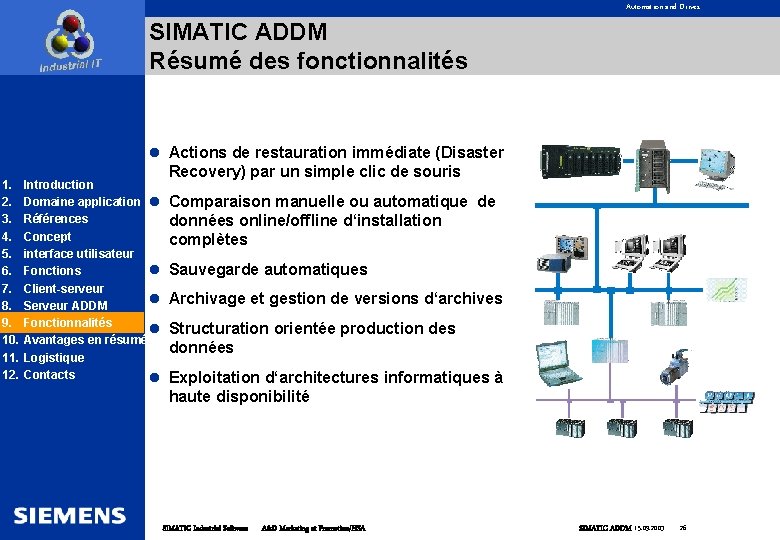

Automation and Drives SIMATIC ADDM Résumé des fonctionnalités 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. l Actions de restauration immédiate (Disaster Recovery) par un simple clic de souris Introduction Domaine application l Références Concept interface utilisateur l Fonctions Client-serveur l Serveur ADDM Fonctionnalités l Avantages en résumé Logistique Contacts l Comparaison manuelle ou automatique de données online/offline d‘installation complètes Sauvegarde automatiques Archivage et gestion de versions d‘archives Structuration orientée production des données Exploitation d‘architectures informatiques à haute disponibilité SIMATIC Industrial Software A&D Marketing et Promotion/HSA SIMATIC ADDM 15. 09. 2003 26
