Automation and Drives AD Drive Technology S INAMICS

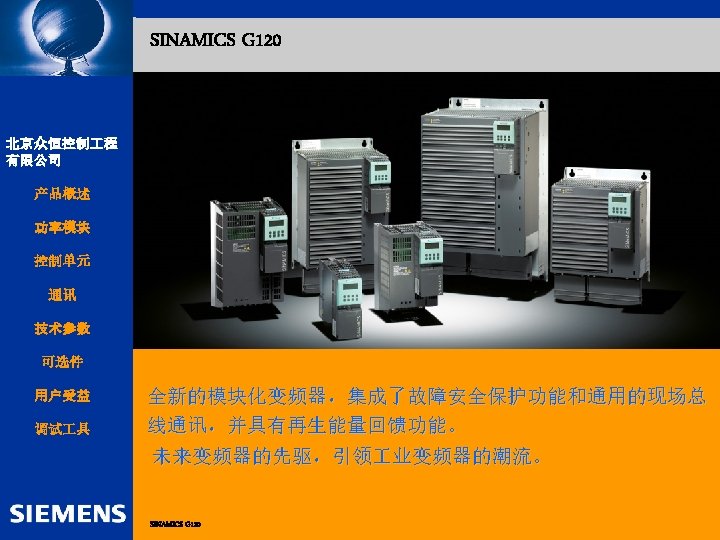

Automation and Drives A&D Drive Technology S INAMICS G 120 Strive for Dream-为梦想而努力！

Automation and Drives SINAMICS – 全面适合各种传动应用的变频器新家族 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools SINAMICS G 120 18. 12. 2008, Page 3 北京众恒控制 程有限公司

Automation and Drives SINAMICS G 120: SINAMICS家族中创新的模块化变频器 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools G 120 … for small and medium power ranges with Safety Integrated, Communication & Regeneration feedback SINAMICS G 120 18. 12. 2008, Page 4 北京众恒控制 程有限公司

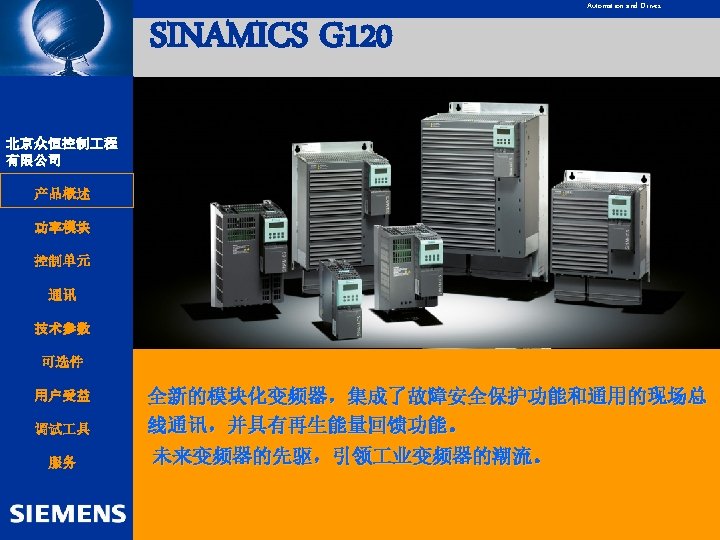

Automation and Drives SINAMICS G 120 高性能独立变频器 北京众恒控制 程 SIEMENS 有限公司 Drive Technology n 模块化结构 n 功率范围: 0. 37 k. W – 75 k. W (CT/HO) 0. 37 k. W – 90 k. W (VT/LO) 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools n SINAMICS G 120 电压: 3相 400 V 3相 690 V 18. 12. 2008, Page 7 北京众恒控制 程有限公司

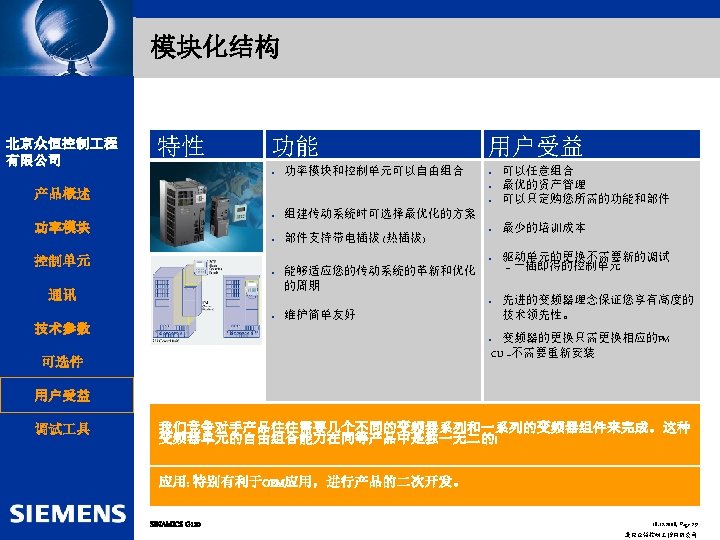

Automation and Drives 特性: SINAMICS G 120模块化结构 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 控 制 单 元 - CU MICROMASTER 4 带滤波/不带滤波器 BOP MM 4 编 码 器 模 板 Profibus 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools 带滤波/不带滤波器 的功率模块 BOP SINAMICS G 120 模 板 …完全的模块化结构，功率模块（PM）和控制单元（CU）分体设计…. . . SINAMICS G 120 18. 12. 2008, Page 8 北京众恒控制 程有限公司

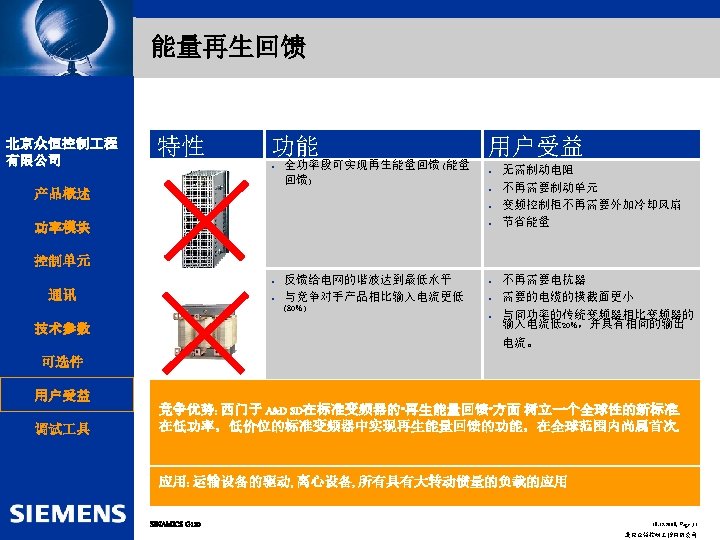

Automation and Drives G 120功率模块概述 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools PM 240 (3相. 400 VAC 0. 37 – 75 k. W CT(HO*) / 90 k. W VT(LO*)) 外形尺寸 A-F (D-F 尺寸的G 120比MM 440结构更加紧凑) n 2. 2 k. W 以上集成了内置的A级滤波器 ( 仅对于 TN 电源进线 ) n 内置制动斩波器 IP 20 n 新: 集成的故障安全保护功能 n n * HO = 重过载 LO = 轻过载 n TN-, IT- and TT grids PM 250 (3相. 400 VAC 5. 5 – 75 k. W CT / 90 k. W VT) 多功能功率模块 (内置A级滤波器 / 无需进线电抗器) n 新: 再生能量回馈 能量返回电网，节能。 n FSA 0. 37 -1. 5 k. W SINAMICS G 120 FSB 2. 2 -4 k. W FSC 5. 5 -15 k. W FSD 18. 5 -30 k. W FSE 37 -45 k. W FSF 55 -90 k. W 18. 12. 2008, Page 10 北京众恒控制 程有限公司

Automation and Drives 背面尺寸 (后视图) FS A to C A&D Drive technology 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools FS A FS B NEW 73 173 MM 4 FS C NEW 73 149 173 153. 1 202 G 120 MM 4 NEW 245 269. 7 G 120 188. 4 185 333. 4 MM 4 G 120 MM 4 与 G 120有相近安装尺寸 (有 / 无内置滤波器). B尺寸以上可选内置滤波器订货。 SINAMICS G 120 18. 12. 2008, Page 11 北京众恒控制 程有限公司

Automation and Drives 背面尺寸 (后视图) FS D to F 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools FS D 275 520 FS F 275 419 350 350 511 634 NEW 850 934 1150 FS E 275 650 275 498 NEW 497 635 MM 4 有/无内置滤波器 SINAMICS G 120 NEW G 120 有/无内置滤波器 18. 12. 2008, Page 12 北京众恒控制 程有限公司

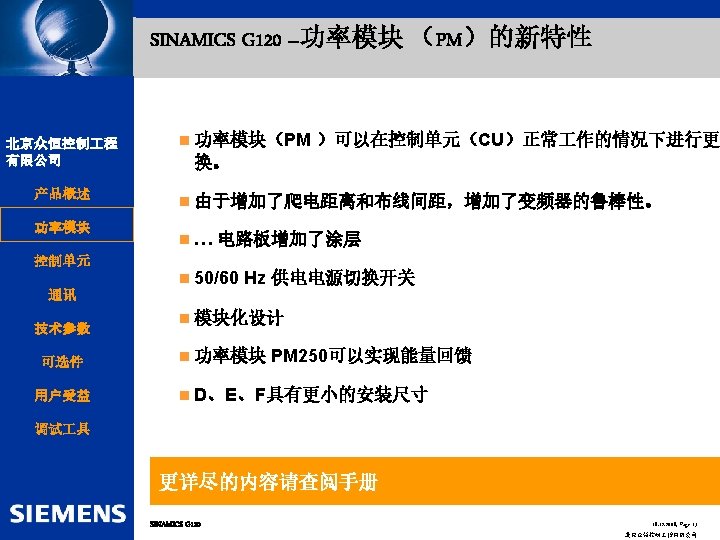

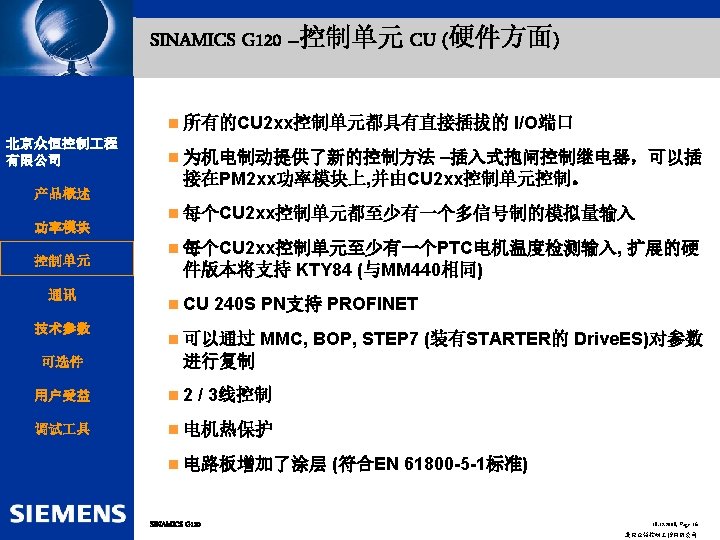

Automation and Drives SINAMICS G 120 控制单元 CU 240 S / CU 240 E 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools CU 240 S DP CU 240 S PN CU 240 S DP-F CU 240 E V/f, 基于MM 440基础上的改进了的矢量控制 集成安全保护功能, 符合 Profisafe n 9 DIN n 3 DOUT (24 V 继电器) n 2 AIN (m. A 或 V) n 2 AOU (m. A 或 V) n PTC / KTY n TTL / HTL编码器 n MMC插槽 n 6 DIN 个 DI) n 其余的与 CU 240 S相同 n 2 AIN (m. A 或 V) n 2 DIN fail-safe (4 DI, 每个功能 2 n 3 DOUT (24 V 继电器) n 2 AOU (m. A 或V) n PTC / KTY n MMC插槽 PROFIBUS带有地址 DIP RS 485 / USS (SUB-D) 及SUB-D接头 SINAMICS G 120 PROFINET PROFIBUS带有地址 DIP 及SUB-D接头 RS 485 / USS (SUB-D) 18. 12. 2008, Page 15 北京众恒控制 程有限公司

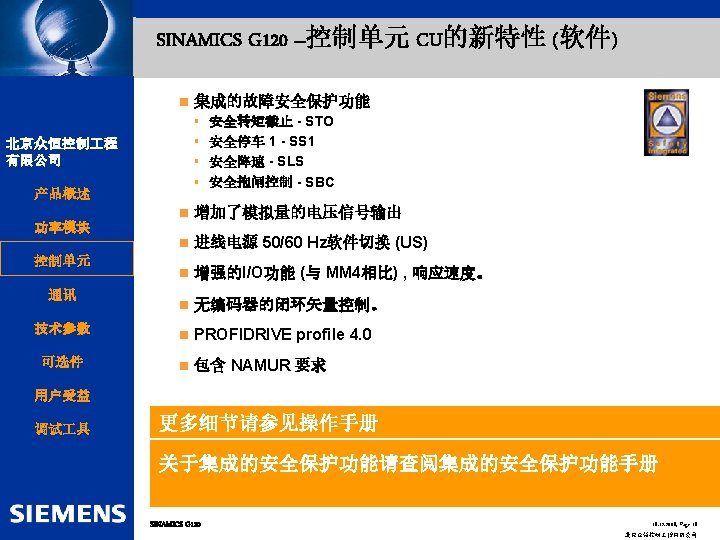

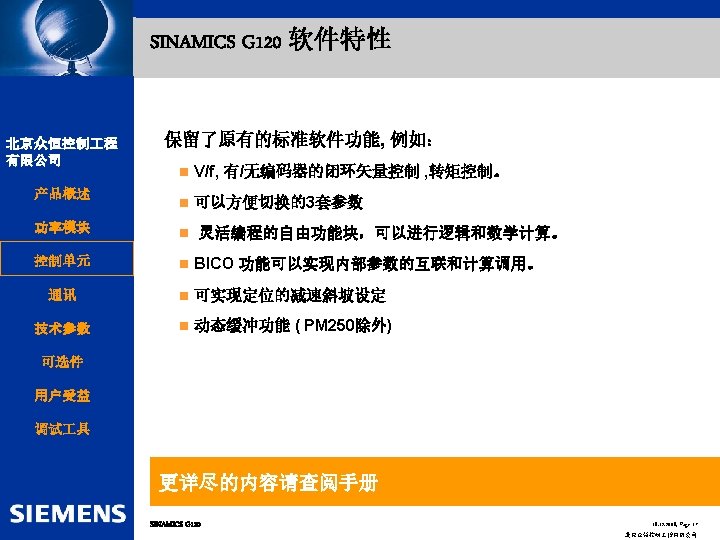

Automation and Drives 各种不同SINAMICS G 120 控制单元的通讯总揽 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools CU 240 E CU 240 S RS 232/USS* ü ü RS 485/USS ü ü PROFINET SINAMICS G 120 与 240 S DP-F *) 通过PC连接组件进行 PROFIBUS DP CU 240 S DP ü CU 240 S PN ü ü ü 18. 12. 2008, Page 20 北京众恒控制 程有限公司

Automation and Drives SINAMICS G 120技术参数纵览 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools 有关SINAMICS的概述可以在: E 20001 -Y 110 -M 112 -x-7600 中找到. SINAMICS G 120 18. 12. 2008, Page 22 北京众恒控制 程有限公司

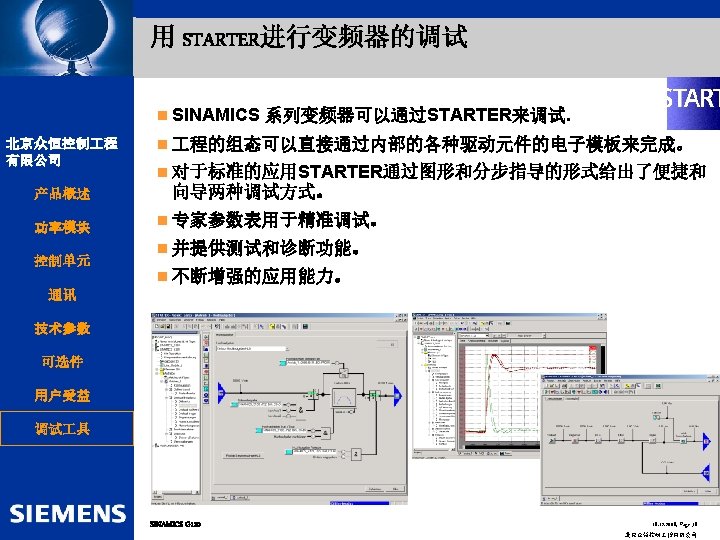

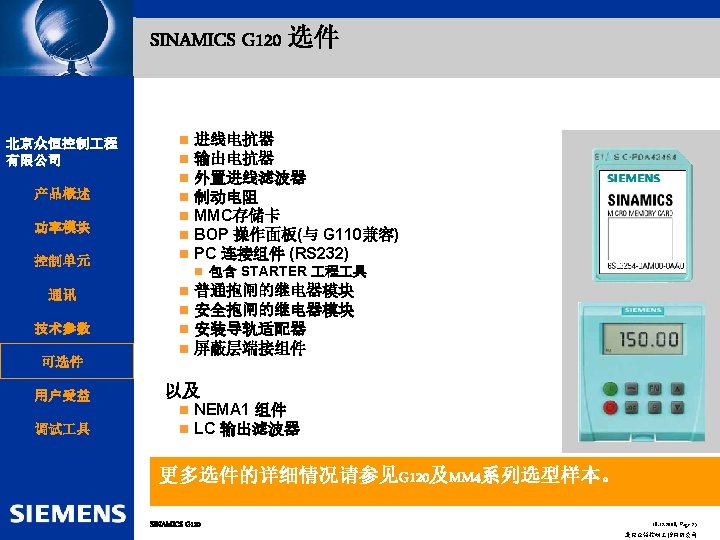

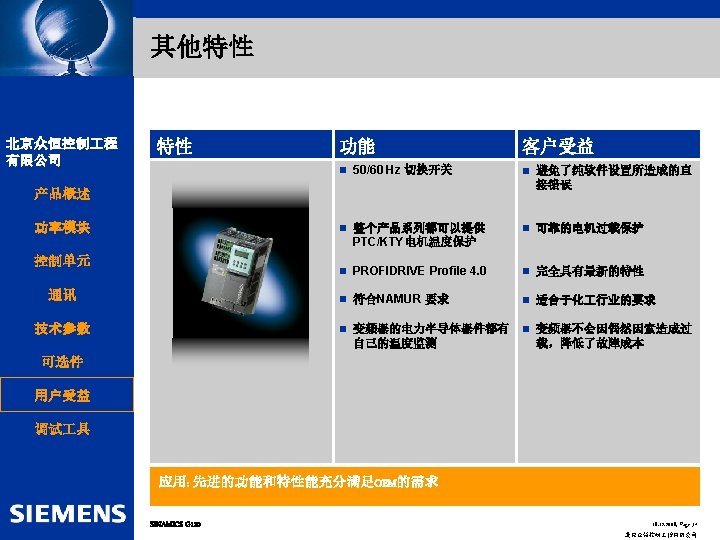

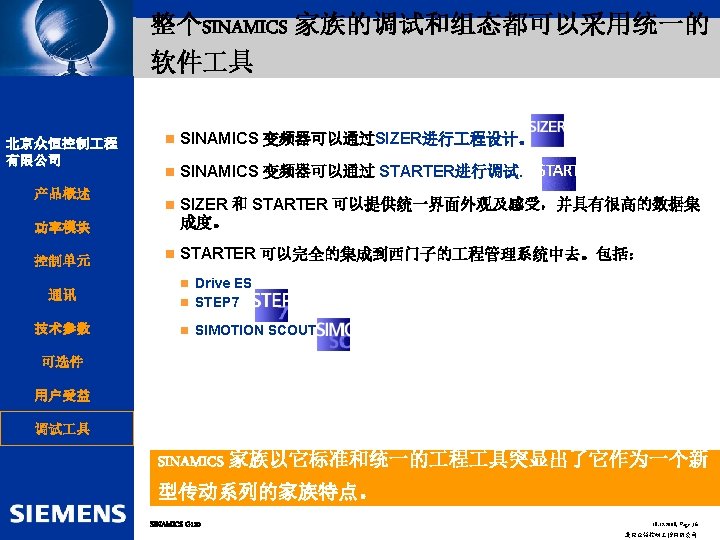

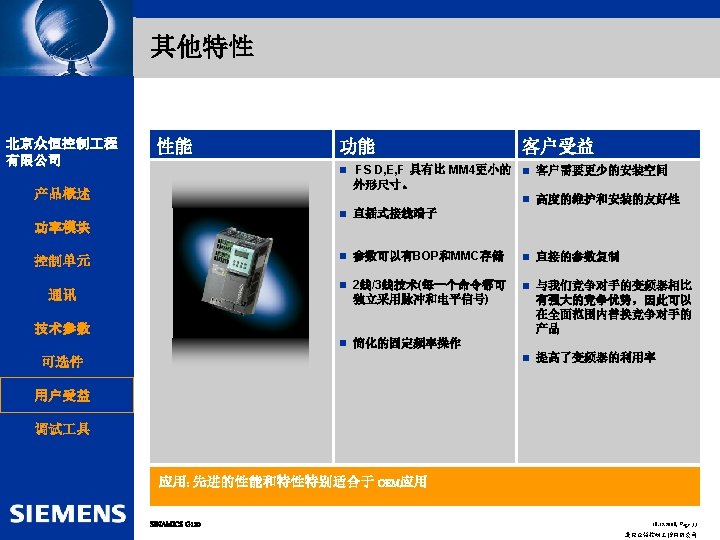

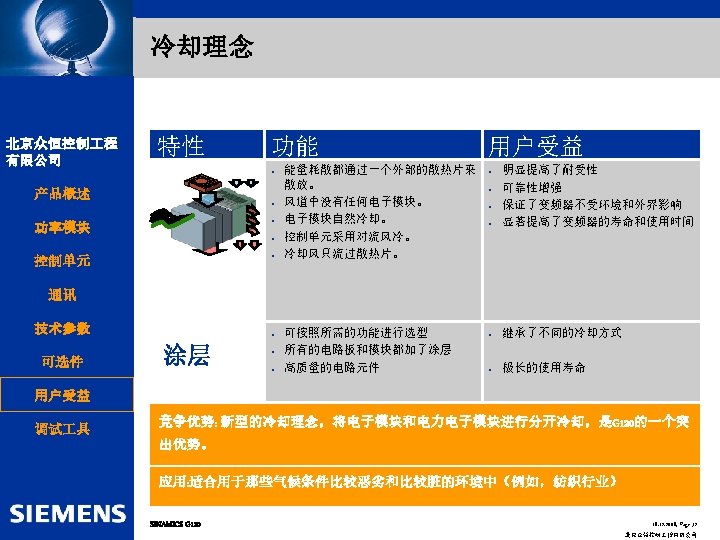

Automation and Drives Technical Overview SINAMICS i G 120 北京众恒控制 程 SIEMENS 有限公司 Drive Technology 产品概述 SINAMICS G 120 Overview 功率模块 Power Modules 控制单元 Control Units 通讯 Communication 技术参数 Techn. Data 可选件 Options 用户受益 Customer benefits 调试 具 Tools SINAMICS G 120 18. 12. 2008, Page 23 北京众恒控制 程有限公司
