AUTOCAD terbagi menjadi 2 yaitu AUTOCAD 2 dimensi

AUTOCAD terbagi menjadi 2 yaitu § AUTOCAD 2 dimensi § AUTOCAD 3 dimensi § AUTOCAD ANIMASI

TOOLBAR dalam kondisi DEFAULT dalam AUTOCAD : l TOOLBAR STANDART l TOOLBAR DRAW l TOOLBAR OBJECT PROPERTIES l TOOLBAR MODIFY

PERINTAH-PERINTAH DASAR PENGGAMBARAN • TOOLBAR DRAW : perintah-perintah yang ada antara lain ; Line ( L ), Circle ( C ), Rectangular ( REC ), Polygon ( P ), Multiline ( ML ), Polyline ( PL ), Arc , Ellips. • TOOLBAR MODIFY : perintah-perintah yang ada pada toolbar ini adalah; Erase ( E ), Copy ( CO ), Mirror ( MR ), Offset ( O ), Brake at Point, Move (M), Trim ( TR ), Extend ( EX ), Fillet ( F ), Chamfer ( CH ), Scale (SC). • TOOLBAR DIMENSION : perintah-perintah yang ada pada toolbar ini adalah Linear, Aligned, Arc Length, Ordinat, Radius, Diameter, Angular, Quick Dimension, Base Line, Continue, Quick Leader, Dimension Text Edit, Dimension Style.

Mengubah background Ganti warna sesuai keinginan 1. Klik kanan pada layar 2. Pilih Options 3. Klik Display 4. Ubah Warna

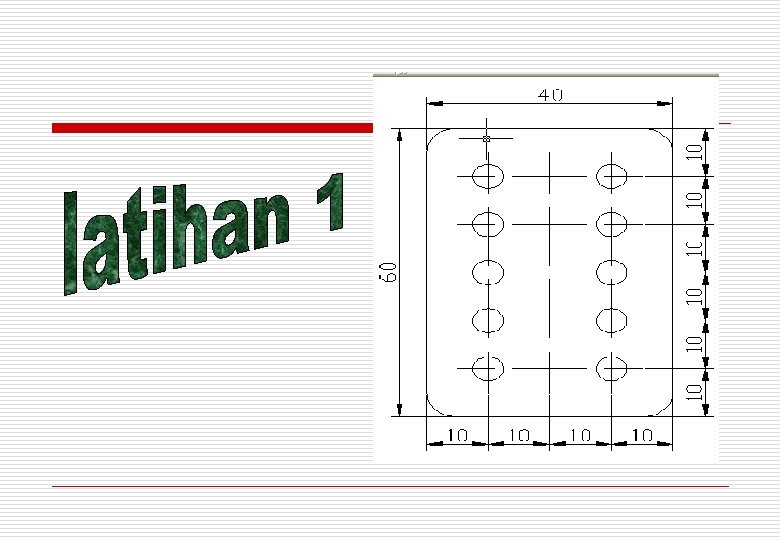

Cara menggambar : l 1. 2. 3. 4. 5. Tahap 1 Ketik REC Enter Klik sembarang dilayar 1 x Ketik @ 40, 60 Enter

p 1 Hasil tahap 2 n Tahap 2 1. Ketik F Enter Ketik R p 2 Enter Ketik 5 ( “ 5” adalah jarak radius yang akan dibuat pada sudut dari kotak yang dibuat) enter Klik pada posisi garis horisontal (p 1) dan vertikal (p 2) dari kotak tersebut. Lakukan hal yang sama untuk membuat lengkung pada 3 sudut yang lain. 2. 3. 4. 5. 6. 7. 8.

l 1. 2. 3. 4. 5. 6. 7. Tahap 3 Garis 1 Ketik X Enter Klik pada objek Garis 2 Enter Ketik O Enter Ketik 10 (jarak yang diinginkan) 8. enter 9. Klik garis 1 kemudian klik garis 2 10. Klik garis 3 dan 4 11. Enter

l 1. 2. 3. 4. 5. 6. 7. Tahap 4 Ketik C Enter Klik satu kali dilayar sembarang Ketik D Enter Ketik 5 Enter Pindahkan keposisi

l 1. 2. 3. Tahap 5 Ketik CO Enter Klik Lingkaran pada garisnya 4. Enter 5. Klik pada lingkaran bagian tengahnya 6. Pindahkan pada posisi yang ditentukan 7. Klik enter atau Esc

l 1. 2. 3. 4. 5. Tahap 6 Klik Dimension Linear Klik pada posisi 1 kemudian posisi 2 Klik pada bagian atau posisi 3 Lakukan pda sisi vertikal Posisi 1 Klik liner pada posisi kanan Maka akan keluar angka 10 6. Klik continue 7. Klik pada posisi yang diinginkan Posisi 3 Posisi 2

l Tahap 7 1. Klik garis yang semua yang akan diganti garisnya menjadi putus. 2. Klik by layer pilih Other

3. Setelah muncul Linetype manager 4. Pilih Load Pilih load

5. Pilih jenis garis sesuai dengan keinginan misal. ACADISO 02 W 100 Pilih 6. Klik pada garis yang mau dirubah Pilih Layer garis yang tadi dipilih

Perintah-perintah untuk Operasi Dasar Nama Perintah Command Line Fungsi line l Membuat garis Polyline pl Membuat polyline (garis bersambung/tdk putus) Copy co Mengkopy objek Mirror mi Mencerminkan objek Trim tr Memotong objek dng suatu objek pembatas tertentu Fillet f Mempertemukan dua garis pada satu titik & garis ini dapat dilengkungkan dengan ketentuan tertentu. Extend ex Memperpanjang garis dengan batas objek tertentu.

Nama perintah Command Line Fungsi Rotate ro Memutar objek pada titik tertentu Explode x Memecah group objek menjadi bagian pergaris Break br Memotong objek menjadi diantara dua titik Offset o Mengkopi objek dan menempatkan objek duplikatnya pada jarak tertentu. Move m Memindahkan objek Erase/Delete e Menghapus objek Pan p Mengubah posisi objek

Nama perintah Command line Fungsi Zoom z Memperbesar & memperkecil view objek Polyline edit pe Mengedit segmen polyline Stretch stretch Mengubah ukuran Objek Circle c Membuat lingkaran Rectangle rec Membuat kotak Orthogonal F 8 Membuat crosshair bergerak pada sumbu x dan y saja Objek Snap F 3 Meletakkan posisi objek pd titik yang telah ditentukan Divide div Membagi garis menjadi beberapa segmen Extrude ext Mengubah objek 2 D menjadi 3 D Undo u Membatalkan command

Pembuatan Arsiran Tahapannya: l Buat objek dinding dengan ukuran yang telah sesuai dengan standart l Ketik H l Enter l Maka akan muncul tampilan sebagai berikut:

4. Pilih pada tool “pattern” maka akan muncul tampilan seperti gbr 5. 1 Pilih Gbr. 4. 1 Gbr. 5. 1

5. Pilih salah satu arsiran 6. Klik Ok 7. Kemudian pilih Add pick point 8. Kemudian pilih objek mana yang akan diarsir 9. Klik pada bagian tengah objek 10. INGAT objek hrs kelihatan semua 11. Enter 12. Lihat hasil arsiran pada preview 13. Enter Pilih

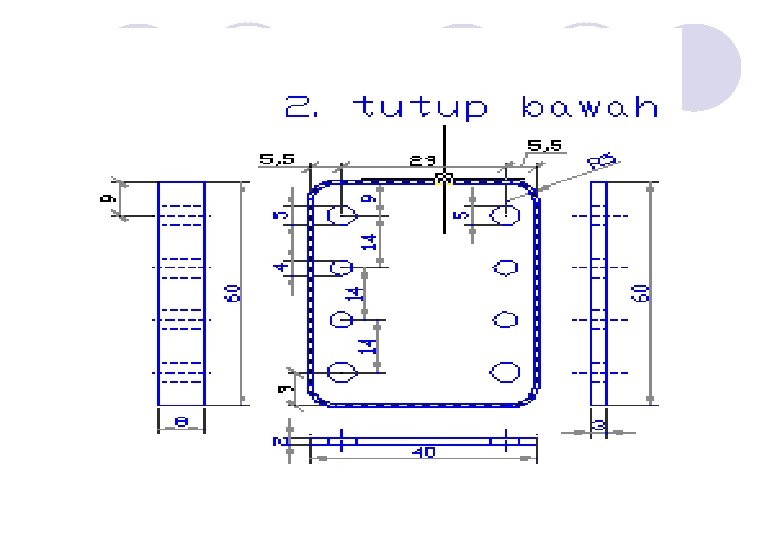

latihan 2

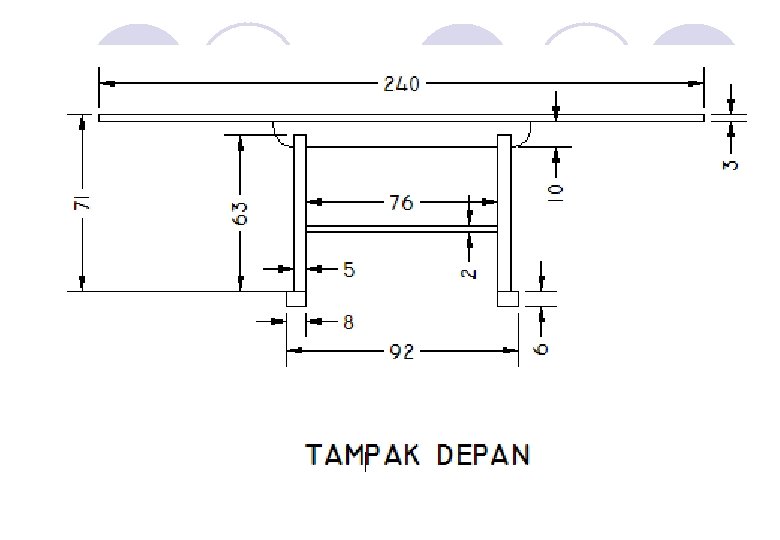

Latihan 3

AUTOCAD 3 DIMENSI l BANGUN 3 DIMENSI 1. BANGUN 3 D Padat (Solid) 2. Bangun 3 D Permukaan (Surface)

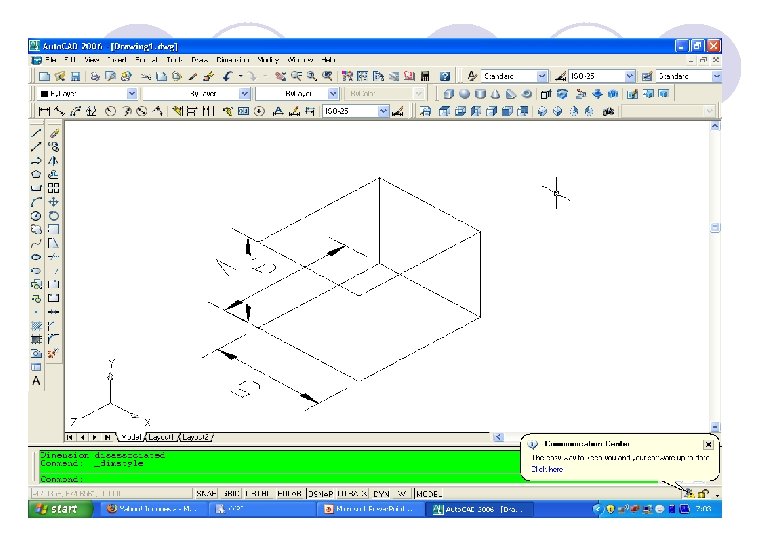

1. Bangunan 3 D Padat (Solid) l 1. 2. 3. 4. 5. 6. BOX Klik pada ikon Box Klik pada area gambar Ketik L enter Ketik 6 enter Ketik 5 enter Ketik 4 enter

l 1. 2. 3. 4. Sphere Klik ikon sphere Klik di Area gambar Ketik 2 enter Untuk melihat hasilnya klik ikon SW Isometric

5. Ketik Hide maka hasilnya spserti dibawah ini

Contoh Aplikasi 1: l 1. 2. 3. 4. 5. 6. 7. 8. Langkah 1 Klik pada ikon cylinder Klik sembarang di area gbr Ketik 15 enter Ketik 175 enter Kemudian klik ikon cylinder Klik dipusat / center cylinder 1 Ketik 30 enter Ketik 168 enter

Hasil langkah 1

Langkah 2 1. 2. 3. 4. 5. 6. Klik pada ikon cylinder Klik di snap from Klik pada pusat silinder 1 Ketik @0, 0, 28 enter Ketik 50 enter Ketik 8 enter

HASIL LANGKAH 2

LANGKAH 3 1. 2. 3. 4. 5. 6. Klik pada ikon box Klik pada pusat silinder 1 Ketik L enter Ketik 50 enter Ketik 170 enter

Langkah 4 1. Klik ikon subtract 2. Klik kiri silinder 1, 2 dan 3 enter 3. Klik kiri kotak enter Langkah 5 1. Drag semua objek 2. Pilih warna pada by layer di properties

Latihan 1

l Langkah 1 1. Klik pada ikon cylinder 2. Klik sembarang di area gbr 3. Ketik 15 enter 4. Ketik 175 enter 5. Kemudian klik ikon cylinder 6. Klik dipusat / center cylinder 1 7. Ketik 30 enter 8. Ketik 168 enter

Langkah 2 1. 2. 3. 4. 5. 6. Klik pada ikon cylinder Klik di snap from Klik pada pusat silinder 1 Ketik @0, 0, 28 enter Ketik 60 enter Ketik 8 enter

Langkah 3 1. 2. 3. 4. 5. 6. Klik pada ikon box Klik pada pusat silinder 1 Ketik L enter Ketik 150 enter Ketik 170 enter

Langkah 4 1. Klik ikon subtract 2. Klik kiri silinder 1, 2 dan 3 enter 3. Klik kiri kotak enter

Latihan 2 Langkah 1 l Klik ikon box l Klik pada area gambar l Ketik L enter l Ketik 1 enter l Ketik 8 enter l Ketik 5 enter

Langkah 2 1. 2. 3. 4. 5. 6. Klik pada ikon box Klik pada ujung kanan bawah kotak Ketik L enter Ketik 8 enter Ketik 2 enter

Hasil langkah 1

Langkah 2 Untuk menggambar sandaran kursi, ubah pandangan menjadi left View. berikut langkahnya: l Klik ikon polyline l Klik pd bidang gbr l Ketik @0, -1 enter l Ketik @-1. 5, 0 enter l Ketik @0, 5 enter l Ketik @1, 0 enter

7. Klik arc pilih arc 3 point 8. Klik pada 3 tempat seperti pada gbr

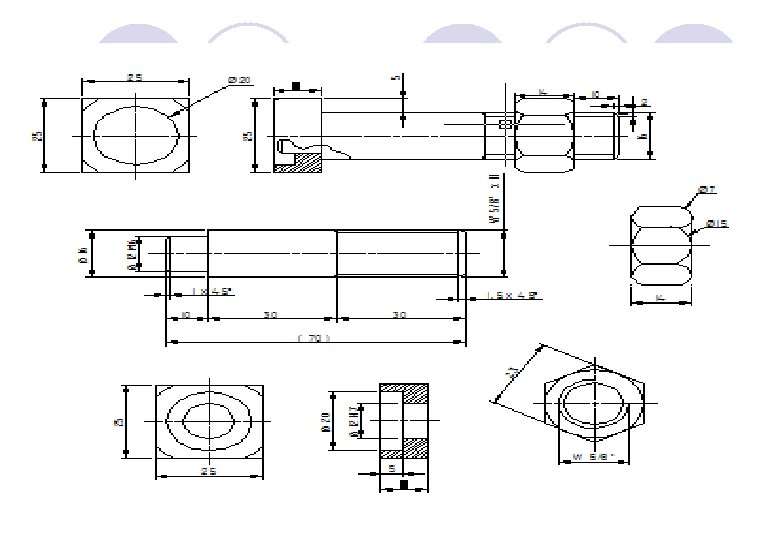

Soal latihan
