AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA DASAR-DASAR MOTOR & BHN BAKAR AUTO TRAINING CENTRE 11/3/2020 By. Yadi 1
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA DASAR -DASAR MESIN 11/3/2020 By. Yadi 2
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA ASAL MULA TENAGA Tenaga Panas Kalori Hasil pembakaran bahan bakar. 11/3/2020 Motor Bakar Tenaga Gerak Sarana untuk mengubah tenaga panas menjadi tenaga gerak. By. Yadi 3

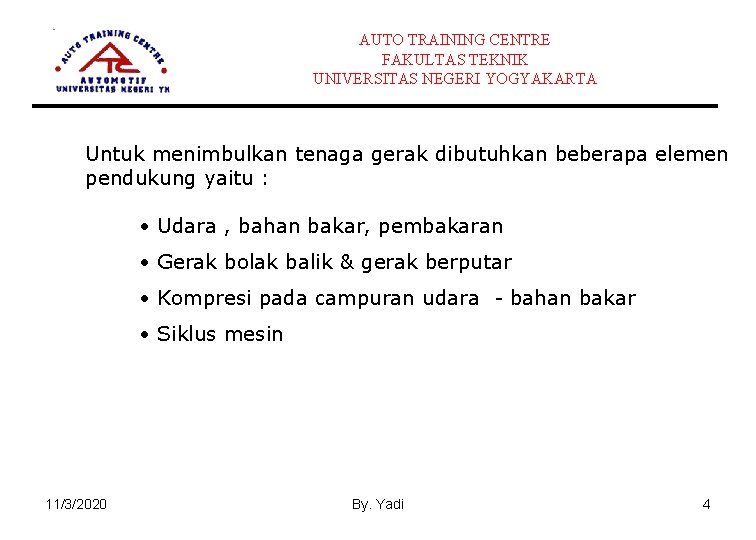

AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Untuk menimbulkan tenaga gerak dibutuhkan beberapa elemen pendukung yaitu : • Udara , bahan bakar, pembakaran • Gerak bolak balik & gerak berputar • Kompresi pada campuran udara - bahan bakar • Siklus mesin 11/3/2020 By. Yadi 4
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA KOMPONEN DASAR MESIN : • Silinder beserta kepala silinder • Torak / piston • Batang penghubung /stang seher • Poros engkol / kruk as 11/3/2020 By. Yadi 5
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA SIKLUS MESIN 1 Mengisi silinder dengan campuran yang mudah terbakar 2 Menekan campuran volume tertentu 3 Menyalakan campuran sehingga mengembang dan menghasilkan tenaga 4 11/3/2020 tersebut sampai pada Mengeluarkan gas - gas yang telah terbakar dari dalam silinder By. Yadi 6
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Urut - urutan siklus mesin tersebut dinyatakan sebagai berikut : 11/3/2020 1 Langkah Isap 2 Langkah Kompresi 3 Langkah Usaha 4 Langkah Buang By. Yadi Siklus 7

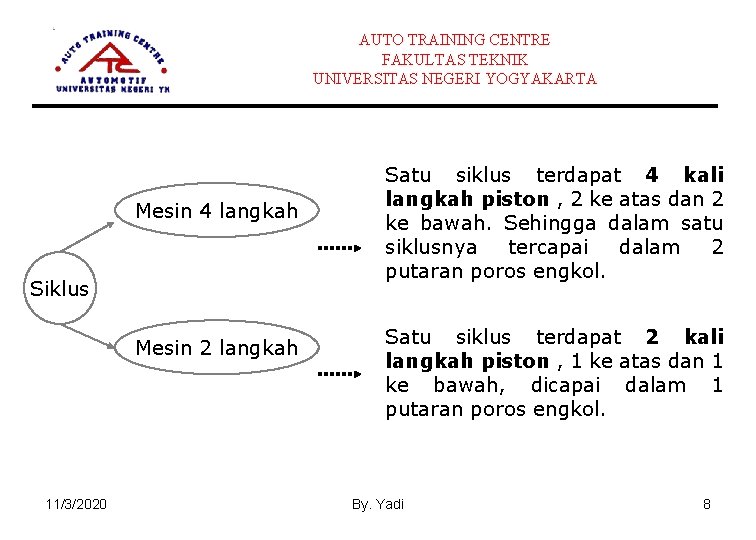

AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Mesin 4 langkah Siklus Mesin 2 langkah 11/3/2020 Satu siklus terdapat 4 kali langkah piston , 2 ke atas dan 2 ke bawah. Sehingga dalam satu siklusnya tercapai dalam 2 putaran poros engkol. Satu siklus terdapat 2 kali langkah piston , 1 ke atas dan 1 ke bawah, dicapai dalam 1 putaran poros engkol. By. Yadi 8

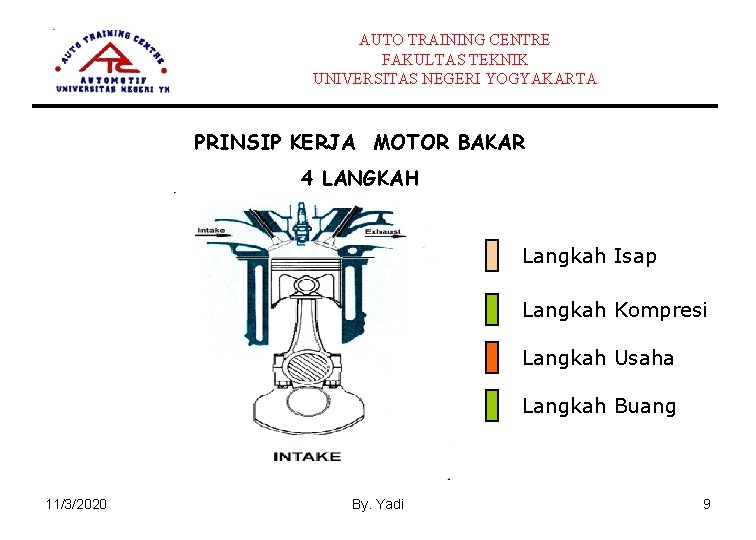

AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 4 LANGKAH Langkah Isap Langkah Kompresi Langkah Usaha Langkah Buang 11/3/2020 By. Yadi 9
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 4 LANGKAH 1 Langkah Isap / Suction Stroke • Katup masuk terbuka • Katup buang tertutup • Piston bergerak dari TMA ke TMB 11/3/2020 By. Yadi 10
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 4 LANGKAH 2 Langkah Kompresi / Compression Stroke • Katup masuk tertutup • Katup buang tertutup • Piston bergerak dari TMB ke TMA 11/3/2020 By. Yadi 11
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 4 LANGKAH 3 3 Langkah Usaha / Power Stroke • Katup masuk tertutup • Katup buang tertutup • Piston bergerak dari TMA ke TMB 11/3/2020 By. Yadi 12
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 4 LANGKAH 4 Langkah Buang / Exhaust Stroke • Katup masuk tertutup • Katup buang terbuka • Piston bergerak dari TMB ke TMA 11/3/2020 By. Yadi 13
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA MOTOR 2 LANGKAH 11/3/2020 By. Yadi 14
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 2 LANGKAH 1 Langkah isap & kompresi Setengah putaran pertama atau 180 , piston bergerak dari TMB ke TMA. • Dibawah piston • Langkah isap/pengisian ruang engkol • Diatas piston • Langkah kompresi 11/3/2020 By. Yadi 15
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA MOTOR BAKAR 2 LANGKAH Langkah usaha & buang Setengah putaran kedua atau 360 o , piston bergerak dari TMA ke TMB • Diatas piston • Langkah usaha & buang • Dibawah piston • Langkah pembilasan 11/3/2020 By. Yadi 16
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Motor 4 Langkah Keuntungan • Efisien dalam penggunaan Bahan Bakar • Motor bekerja lebih halus pada putaran rendah • Perolehan tenaga lebih maksimum • Sistem pelumasan relatif lebih sempurna Kerugian • Konstruksinya lebih rumit • Memerlukan silinder yang lebih banyak agar mesin dapat berputar lebih halus 11/3/2020 By. Yadi 17
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Motor 2 Langkah Keuntungan • Mesin bekerja lebih halus dengan jumlah silinder yang lebih sedikit • Konstruksinya lebih sederhana Kerugian • Pembuangan gas buang kurang sempurna • Motor bekerja tidak teratur pada putaran rendah • Pelumasan relatif kurang sempurna • Sistem pelumasan pada dinding silinder kurang sempurna • Jadwal perawatan lebih singkat 11/3/2020 By. Yadi 18
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA SISTIM BAHAN BAKAR 11/3/2020 By. Yadi 19
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA SISTIM BAHAN BAKAR A. FUNGSI SISTIM BAHAN BAKAR B. KOMPONEN & FUNGSI C. KARBURATOR 11/3/2020 By. Yadi 20
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA A. FUNGSI SISTIM BAHAN BAKAR 1. Sebagai penyuplai bahan bakar 2. Membersihkan bahan bakar dari kotoran 3. Mengubah bahan bakar cair menjadi bahan bakar gas 4. Mengatur suplai bahan bakar sesuai kebutuhan mesin 11/3/2020 By. Yadi 21
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA B. KOMPONEN & FUNGSI 1. Tangki 2. Selang bahan bakar 3. Saringan udara 4. Karburator 11/3/2020 By. Yadi 22
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 1. TANGKI 11/3/2020 By. Yadi 23
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA TANGKI Berfungsi untuk menampung bahan bakar. PERLENGKAPAN YANG TERDAPAT PADA TANGKI BAHAN BAKAR • Selang bahan bakar yang berfungsi untuk mengatur aliran bahan bakar • Saringan bahan bakar • Tutup tangki 11/3/2020 By. Yadi 24
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA TUTUP TANGKI BERFUNGSI UNTUK • Mencegah debu dan kotoran masuk ke dalam tangki • Mencegah / menjaga agar bahan bakar tidak tumpah /keluar dari tangki • Sebagai saluran / ventilasi agar udara ke dalam tangki. dapat masuk 2. SELANG BAHAN BAKAR BERFUNGSI UNTUK • Saluran perpindahan bakar dari tangki ke karburator 11/3/2020 By. Yadi 25
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 3. SARINGAN UDARA Berfungsi untuk memisahkan kotoran sehingga udara yang masuk ke karburator dan ruang bakar benar - benar bersih 11/3/2020 By. Yadi 26
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Saringan Udara Kotor Akibat : • Saluran - saluran karburator tersumbat • Piston dan silinder akan lebih cepat aus Jenis Saringan Udara • Saringan udara jenis kertas • saringan udara jenis busa(Urethane) 11/3/2020 By. Yadi 27
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA MEMBERSIHKAN SARINGAN UDARA Saringan udara jenis busa 11/3/2020 Saringan udara jenis kertas By. Yadi 28
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 4. KARBURATOR Berfungsi untuk merubah bentuk bahan bakar cair menjadi gas. 11/3/2020 Karburator. By. Honda GL Max Yadi 29
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Campuran bahan bakar dan udara yang ideal 1 : 15 Karburator harus dapat mempertahankan komposisi campuran tersebut baik pada putaran mesin idle , menengah, tinggi dan beban maksimum. 11/3/2020 By. Yadi 30
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA KARBURATOR 1. Tekanan Atmosfir 2. Kevakuman 3. Prinsip kerja Venturi 11/3/2020 By. Yadi 31
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Adalah tekanan udara yang berada disekitar kita 1. TEKANAN ATMOSFIR Tekanan Atmosfir 11/3/2020 By. Yadi 32
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 2. VACUM 11/3/2020 Adalah keadaan tidak ada udara sama sekali /hampa dalam satu ruangan tertutup Gerakan piston saat langkah isap menimbulkan kevacuuman By. Yadi 33
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 3. VENTURI Adalah penyempitan suatu ruangan sehingga tekanan udara menurun sebaliknya kecepatannya naik Penurunan tekanan udara di saluran venturi 11/3/2020 By. Yadi 34
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Tekanan rendah pada venturi mengisap bahan bakar dari ruang bakar 11/3/2020 By. Yadi 35
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Venturi dibentuk berdasarkan perubahan ketinggian piston valve/throtle valve 11/3/2020 By. Yadi 36
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA BAGIAN - BAGIAN KARBURATOR 1. Ruang Bakar 2. Choke Valve 3. Piston Valve 4. Main Jet 5. Slow Jet 6. Piston Valve Screw 7. Pilot Screw 8. Pompa Akselerasi 11/3/2020 By. Yadi 37
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 1. RUANG BAKAR • Adalah ruangan untuk menampung bahan bakar. • Volume bahan bakar di dalam ruang bahan bakar dikendalikan oleh pelampung dan jarum pelampung. Ruang Bahan Bakar 11/3/2020 By. Yadi 38
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 2. CHOKE VALVE • Berfungsi untuk memperkaya bahan bakar, terutama pada saat mesin dalam keadaan dingin. Choke Valve 11/3/2020 By. Yadi 39
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 3. PISTON VALVE Berfungsi untuk : • Merubah putaran mesin • Mempertahankan kecepatan mesin ( kendaraan ) pada beban yang berbeda • Dilengkapi dengan jarum skep / jet needle untuk mengatur bahan bakar yang keluar dari saluran utama 11/3/2020 By. Yadi 40
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Piston valve 11/3/2020 By. Yadi 41
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 4. MAIN JET Berfungsi untuk : Menyuplai bahan bakar yang sesuai pada semua tingkat kecepatan mesin 11/3/2020 By. Yadi 42
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Main Jet dan cara kerjanya 11/3/2020 By. Yadi 43
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 5. SLOW JET Berfungsi untuk menyuplai bahan bakar ke dalam silinder pada saat mesin pada putaran langsam 6. PISTON VALVE SCREW 7. PILOT SCREW 11/3/2020 Berfungsi untuk mengatur besar kecilnya posisi piston valve (gas) pada saat mesin pada putaran langsam Berfungsi untuk mengatur jumlah aliran udara untuk mendapatkan campuran yang tepat pada saat putaran langsam By. Yadi 44
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 11/3/2020 Komponen - komponen karburator By. Yadi 45
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 8. POMPA AKSELERASI Berfungsi untuk menambah bahan bakar saat mesin mengalami perubahan kecepatan putaran, dari putaran rendah ke putaran tinggi. Penambahan bakar diperlukan karena pada saat piston valve terangkat , kevakuman akan turun sehingga suplai bahan bakar akan berkurang. 11/3/2020 By. Yadi 46
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA CARA KERJA KARBURATOR LANGSAM Pada putaran MENENGAH TINGGI 11/3/2020 By. Yadi 47
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PUTARAN LANGSAM / IDLE SPEED Piston valve tertutup Udara mengalir melalui slow air bleed menuju saluran slow jet Udara bercampur dengan bahan bakar dari saluran slow jet menuju ruang bakar 11/3/2020 By. Yadi 48
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PUTARAN MENENGAH Saluran venturi yang terbentuk setengah dari venturi maksimum Udara mengalir melalui saluran venturi dan slow air bleed Jarum skep / jet needle terangkat mengikuti pergerakan piston valve Bahan bakar mengalir melalui main jet & slow jet 11/3/2020 By. Yadi 49
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 11/3/2020 Aliran udara By. & bahan bakar Yadi 50
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Posisi jet needle terhadap main jet 11/3/2020 By. Yadi 51
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA Posisi klip yang dapat dipindah - pindah 11/3/2020 By. Yadi 52
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PUTARAN TINGGI Piston valve terbuka penuh Jarum skep terangkat seluruhnya Udara mengalir seluruhnya melalui venturi dan main air bleed Suplai bahan bakar melalui main air bleed 11/3/2020 By. Yadi 53
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA 11/3/2020 Kerja main air bleed saat piston terangkat penuh By. Yadi 54
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA KOMPONEN YANG AKTIF PADA SAAT PUTARAN TINGGI • Venturi maksimum • Jet needle terangkat penuh • Saluran utama (main jet) • Main air bleed 11/3/2020 By. Yadi 55
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA RANGKAIAN OPERASIONAL KARBURATOR ( PISTON VALVE ) Urut - urutan penyuplaian bahan bakar 11/3/2020 By. Yadi 56
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA KARBURATOR TPFC Menyuplai bahan bakar tambahan untuk menghindari penurunan tenaga mesin 11/3/2020 Cara kerja karburator TPFC By. Yadi 57
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA KARBURATOR ACV Untuk mencegah terjadinya ledakan pada knalpot pada saat putaran mesin turun dari Rpm Tinggi ke Rpm rendah BAGIAN - BAGIAN ACV • Membran • Saluran udara untuk vakum • Saluran udara ke spunyer kecil (slow jet) 11/3/2020 By. Yadi 58
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA FUNGSI BAGIAN - BAGIAN ACV • Membran • Untuk menutup dan membuka katup saluran udara yang menuju ke slow jet • Saluran udara untuk vakum • Mengalirkan kevakuman menuju membran • Saluran udara ke spunyer kecil (slow jet) • Menambah campuran udara yang diproses oleh spuyer kecil 11/3/2020 By. Yadi 59
AUTO TRAINING CENTRE FAKULTAS TEKNIK UNIVERSITAS NEGERI YOGYAKARTA PRINSIP KERJA ACV 11/3/2020 By. Yadi 60
