Auto CAD permite trabajar con los denominados BLOQUES
Auto. CAD permite trabajar con los denominados BLOQUES, que no son más que un dibujo o conjunto de líneas tratado como una sola entidad, (todo lo contrario del comando explode), que podemos insertar en otros dibujos y modificar. Al insertar un Bloque nos aparece un cuadro de diálogo desde donde podemos identificar :
Nombre: Determina el nombre del bloque. Punto base: Determina el punto de inserción del bloque. Objetos: Especifica los objetos que se incluirán en el nuevo bloque.
Permite variar la dimensión de la entidad mediante un factor de escala que se aplica en el eje X y en el eje Y. Cuando este factor de escala es más grande que 1 se trata de un aumento, y cuando es más pequeño, es una reducción. Cuando activamos pregunta: el comando, Auto. CAD nos
Precise punto base: Introducimos el punto desde donde se aplicará el factor de escala. Precise factor de escala o [Referencia]: Podemos introducir el factor de escala numéricamente o mediante una referencia. De esta última manera introducimos este factor mediante una longitud actual y una deseada. 50 % 0. 5 100 % 2

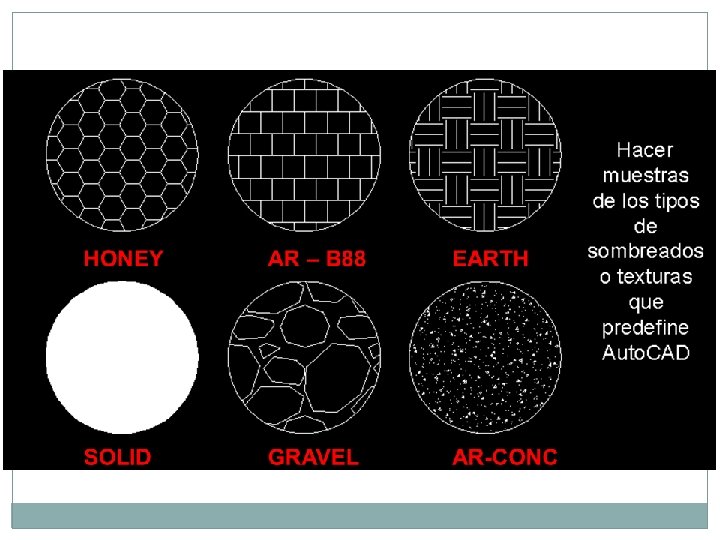

Designar Puntos Determina un contorno a partir de objetos existentes que forman un área cerrada Permite crear una textura de sombreado en una superficie. Patrón: Es el tipo de patrón o estilo de sombreado que aplicaremos. Tipo: Establece el tipo de patrón
Permite crear una textura de sombreado en una superficie. Color Define un color de relleno y un color de contorno para el patrón de sombreado Escala IMPORTANTE Si al aplicar Hatch sobre la superficie de un objeto no “funciona”, entonces es necesario revisar que el objeto este completamente cerrado ó revisar si la escala del Hatch corresponde a una escala aproximada a la del dibujo. Amplía o reduce un patrón de sombreado predefinido o personalizado Ángulo Define un ángulo para el patrón de sombreado en relación con el eje X
