Auto CAD Auto CAD Map 3 D 2010
- Slides: 34
Auto. CAD + Auto. CAD Map 3 D 2010 (Alle) Neuigkeiten im Überblick Christian Walz Dipl. -Ing. Geodäsie Produktmanager Geospatial/GIS © 2009 CAD PARTNER Gmb. H
Auto. CAD 2010 - Formatwechsel § Mit Auto. CAD 2010 wird ein neues DWG-Format eingeführt § Auto. CAD 2007, 2008 und 2009 verwendeten das gleiche Format § Auto. CAD 2010 führt das 2010 er -Format ein § Aufheben der theoretischen Speichergrenze für DWGs von 256 MB § 32 -bit und 64 -bit Versionen
Auto. CAD 2010 - Benutzeroberfläche § Erweiterte Funktionalität der Mutlifunktionsleiste § “Erstes Einrichten” beim ersten Start von Auto. CAD erlaubt ein Vorkonfigurieren der Benutzeroberfläche an die spzifischen Anforderungen
Auto. CAD 2010 - Benutzeroberfläche § Menübrowser orientiert sich mehr an Microsoft Office 2007 § In Auto. CAD 2009 war die “alte” Menüstruktur mit zusätzlichen Werkzeugen abgebildet
Auto. CAD 2010 - Benutzeroberfläche § Schnellzugriffs-Werkzeugkasten um Funktionen erweitert § Rückgängig und Wiederherstellen mit Protokoll § Hinzufügen von Trennzeichen § Standardwerkzeuge lassen sich ein- und ausblenden § Vereinfachtes Entfernen von Werkzeugen § Direkter Zugriff für Anpassung § Anlegen von Varianten mit unterschiedlichem Inhalt
Auto. CAD 2010 - Benutzeroberfläche § Multifunktionsleiste noch flexibler § Erweiterung auf drei Zeilen § Herauslösen von Multifunktionsgruppen – automatisches Wiedereingliedern § Fixierung aufhebbar, so dass senkrechte Anordnung möglich ist
Auto. CAD 2010 - Dateinavigation § Automatische Vervollständigung bei Eingabe des Zeichnungsnamens
Auto. CAD 2010 - Layer § Farbauswahl direkt aus Layerauswahlliste
Auto. CAD 2010 - Konstruktion § Schraffurumgrenzung § Lücken beim Erzeugen von Schraffuren (nicht bei Umgrenzungen) werden mit Markern hervorgehoben
Auto. CAD 2010 - Konstruktion § Nicht assoziative Schraffuren § Nicht assoiative Schraffuren lassen sich durch erweiterte Griffe noch bearbeiten
Auto. CAD 2010 - Konstruktion § Richtung von Polylinien umkehren § Für die Darstellung bestimmter Linientypen kann die Konstruktionsrichtung der Polylinie entscheidend sein
Auto. CAD 2010 - Konstruktion § Konvertieren von Splines § Splines lassen sich unter Angabe von Genauigkeit (0 – 99) und Näherungsobjekten (Linien oder Bögen) in Polylinien umwandeln Spline PLINIE Genauigkeit=2 Plineconvertmode=0 Plineconvertmode=1
Auto. CAD 2010 – Parametrisches Zeichnen § Erstellen von geometrischen Beziehungen § Sie können z. B. festlegen, dass zwei Kreise immer konzentrisch oder zwei Linien parallel sein müssen.
Auto. CAD 2010 – Parametrisches Zeichnen § Priorisierung von Abhängigkeiten

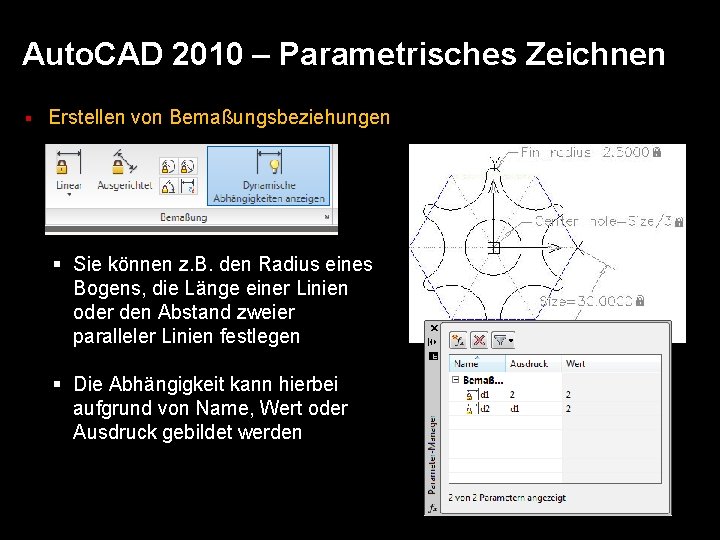

Auto. CAD 2010 – Parametrisches Zeichnen § Erstellen von Bemaßungsbeziehungen § Sie können z. B. den Radius eines Bogens, die Länge einer Linien oder den Abstand zweier paralleler Linien festlegen § Die Abhängigkeit kann hierbei aufgrund von Name, Wert oder Ausdruck gebildet werden
Auto. CAD 2010 – XREF § Vereinfachte Handhabung und neue Funktionen § Anhängen von PDF-Dateien § Objektfänge in PDF-Dateien § Invertieren von Schnitten über speziellen Griff § Objektspezifische Werkzeuge

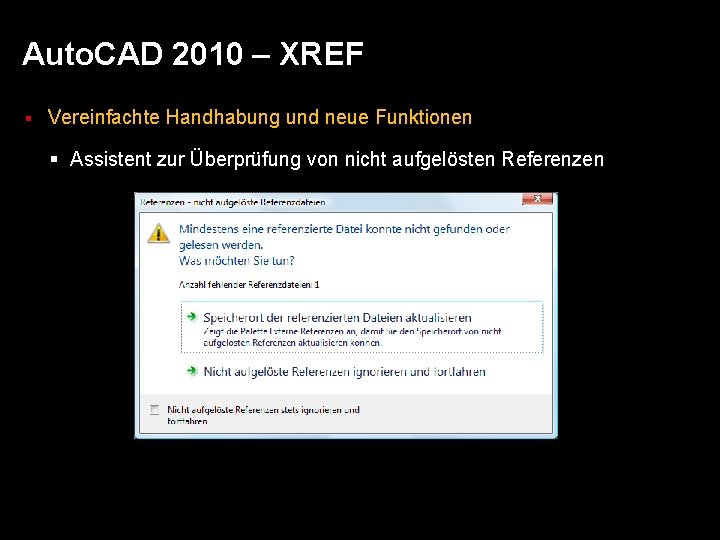

Auto. CAD 2010 – XREF § Vereinfachte Handhabung und neue Funktionen § Assistent zur Überprüfung von nicht aufgelösten Referenzen
Auto. CAD 2010 – Abfragen § Erweiterte Messwerkzeuge § Hervorhebung von Flächen (Addieren / Subtrahieren) § Volumenermittlung unter zeigen einer Fläche und Angabe einer Dicke § Winkel über Scheitelpunkt oder zwei Linien
Auto. CAD 2010 – 3 D-Entwurf § 3 D-Gizmos für Verschieben, Drehen und neu für Skalieren überarbeitet

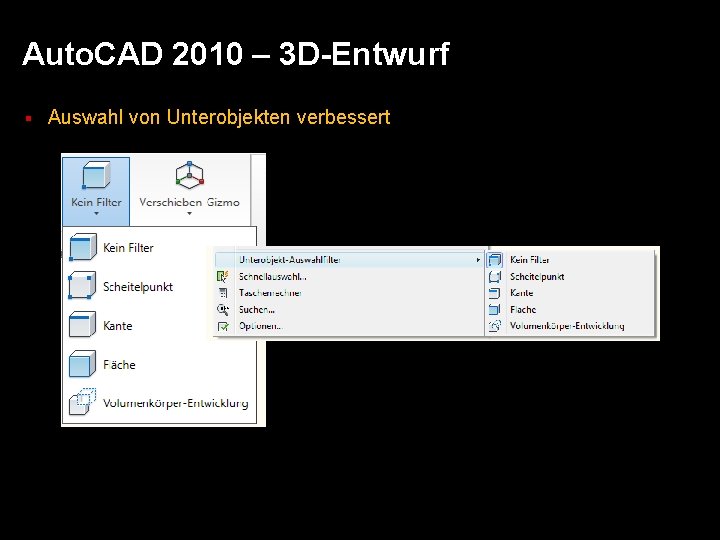

Auto. CAD 2010 – 3 D-Entwurf § Auswahl von Unterobjekten verbessert
Auto. CAD 2010 – 3 D-Entwurf § Freiformen / Netzmodellierung
Auto. CAD 2010 – Zeichnungsverwaltung § Bereinigen erweitert § Nulllängen-Geometrie § Leere Textobjekte
Auto. CAD 2010 – Ausgabe § Drehen von Ansichsfenstern - VPROTATEASSOC
Auto. CAD 2010 – Ausgabe § Optionen bei PDF-Ausgabe erweitert § Schriften lassen sich einbetten § Neue Export-Funktion von DWF/PDF
Auto. CAD 2010 – Ausgabe § 3 D-Druck
Auto. CAD Map 3 D – Benutzeroberfläche § Auto. CAD®-Werkzeuge zur präzisen Bearbeitung von GIS-Daten
Auto. CAD Map 3 D - Konstruktion Zusätzliche COGOWerkzeuge © 2009 CAD PARTNER Gmb. H
FDO in Autodesk FDO Open Geospatial Source Produkten (für Entwickler) © 2009 CAD PARTNER Gmb. H FDO Provider FDO Architektur
FDO-Datenzugriffstechnologie Lösungen von Drittanbietern Autodesk Produkte Provider, die ein Einzelformat unterstützen Provider, die mehrere Formate unterstützen Von Autodesk zertifizierte Provider Drittanbieter und Open Source-Provider ODBC Raster Arc. SDE® Oracle und MS Access, Excel® 15+ Rasterformate Oracle und SQL Server® OGR NEU 150+ Vektorund Rasterformate 25+ Vektorformate 25+ Rasterforma te SDF SHP WMS WFS © 2009 CAD PARTNER Gmb. H GE Energy Smallworld Super. Map Informix Dynamic Server KML
Auto. CAD Map 3 D - Punktverwaltung Import von Vermessungsdaten Verwenden von ASCII-Punkt- und Land. XML-Dateien • Verwaltung in Vermessungsdatenspeicher • Organisieren von Punkten in Punktgruppen • © 2009 CAD PARTNER Gmb. H
Auto. CAD Map 3 D - Sachdatenverwaltung Erstellung und Bearbeitung von FDO-Elementen fast wie in Auto. CAD Automatisches Auschecken für die Änderung der Geometrie • Griffbearbeitung • Objektfänge • Ändern von Sachdaten über die Eigenschaftenpalette • © 2009 CAD PARTNER Gmb. H
Auto. CAD Map 3 D - Datenkonvertierung Massenkopie • • • Übertragen von zwischen verschiedene Providern Daten lassen hierbei filtern Mit weiteren Datenquellen verknüpfte Informationen lassen sich einschließen Verwenden von berechneten Feldern Verwenden von Koordinatensystemüberschreibungen © 2009 CAD PARTNER Gmb. H
Auto. CAD Map 3 D - Datenanalyse Überlagerungsoperationen für Datenanalyse • • • Schnittpunkt Vereinigung Löschen Identifizieren Zuschneiden Einfügen © 2009 CAD PARTNER Gmb. H
LIVE! © 2009 CAD PARTNER Gmb. H
