Ausgabe 8 November 2010 Fehlerstromschutzschalter Bei einem Isolationsfehler
Ausgabe 8. November 2010 Fehlerstromschutzschalter Bei einem Isolationsfehler oder einem defekten Gerät schützt der RCD eine Person vor einem gefährlichen elektrischen Schlag. In alle Steckdosenstromkreise ist der Fehlerstromschutzschalter als zusätzlicher Personenschutz vorgesehen. Bezeichnen Sie die Elemente des Fehlerstrom-Schutzschalters. Welche Typen von Fehlerstromschutzschaltern gibt se? 1 Summenstromwandler 1 30 m. A, PS 2 Auslösespule 2 10 m. A, PS 3 Mechanische Auslösung 3 300 m. A, BS 4 Prüfkreislauf, Prüftaste PS: Personenschutz BS: Brandschutz Ist der Differenstrom grösser als die Hälfte des Auslösestromes, so darf der Fehlerstromschutzschalter auslösen. Ist die Differenz von Hin- und Rückstrom grösser oder gleich der Auslösegrösse, so muss der Fehlerstromschutzschalter auslösen. Mit der Prüftaste sollte der FI-Schalter alle drei Monate getestet werden. Nur ein funktionierendes Personenschutz-Element kann seinen Zweck richtig erfüllen. Hans-Rudolf Niederberger Vordergut, 8772 Nidfurn 5. 1. 2. 5 NIN _______
Fehlerstromschutzschalter Farbenschlüssel 1. Der Widerstand eines Phasenprüfers soll bestimmt werden. 1. Ziffer _______ 2. Ziffer _______ 3. Ziffer _______ 4. Ziffer _______ Hans-Rudolf Niederberger Vordergut, 8772 Nidfurn Ausgabe 8. November 2010

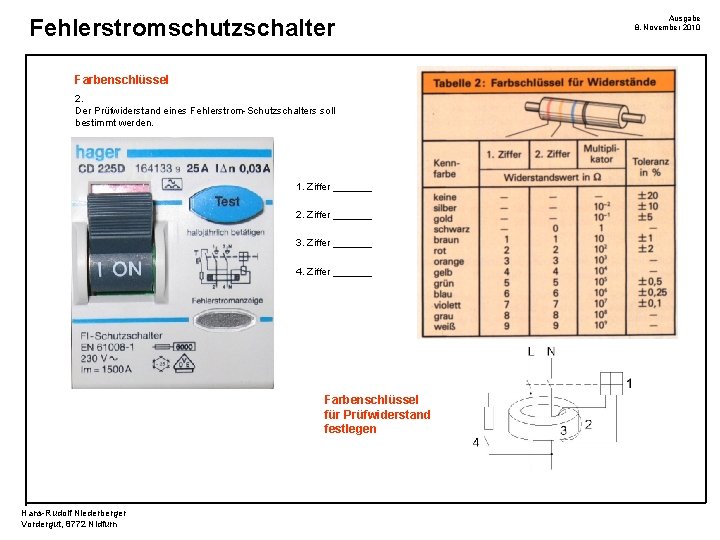

Fehlerstromschutzschalter Farbenschlüssel 2. Der Prüfwiderstand eines Fehlerstrom-Schutzschalters soll bestimmt werden. 1. Ziffer _______ 2. Ziffer _______ 3. Ziffer _______ 4. Ziffer _______ Farbenschlüssel für Prüfwiderstand festlegen Hans-Rudolf Niederberger Vordergut, 8772 Nidfurn Ausgabe 8. November 2010

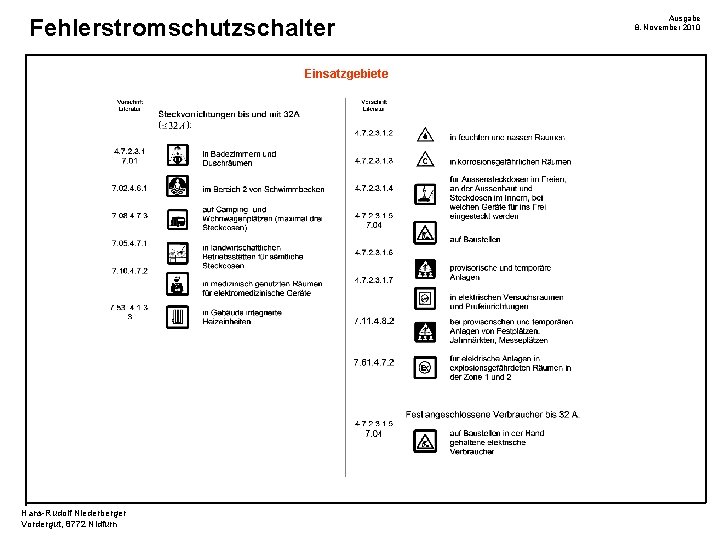

Fehlerstromschutzschalter Einsatzgebiete Hans-Rudolf Niederberger Vordergut, 8772 Nidfurn Ausgabe 8. November 2010
