Ausbildung Jugendfeuerwehr Bezirk Tolk www. JF-Tolk. de Wasserführende Armaturen

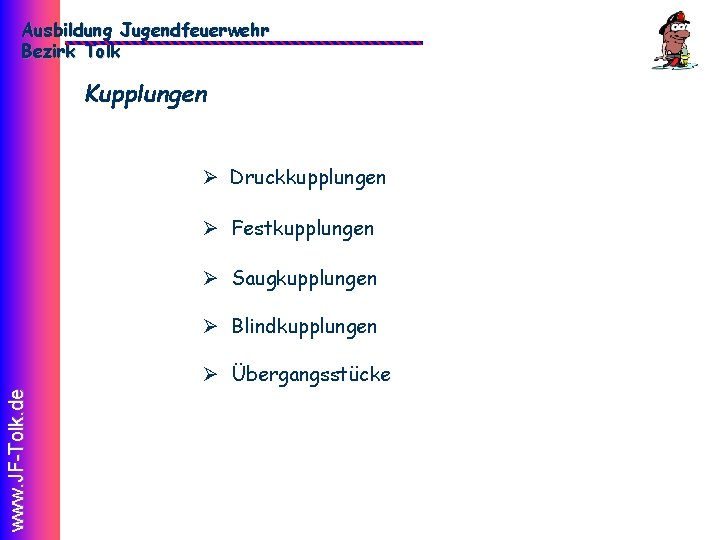

Ausbildung Jugendfeuerwehr Bezirk Tolk Kupplungen Ø Druckkupplungen Ø Festkupplungen Ø Saugkupplungen Ø Blindkupplungen www. JF-Tolk. de Ø Übergangsstücke

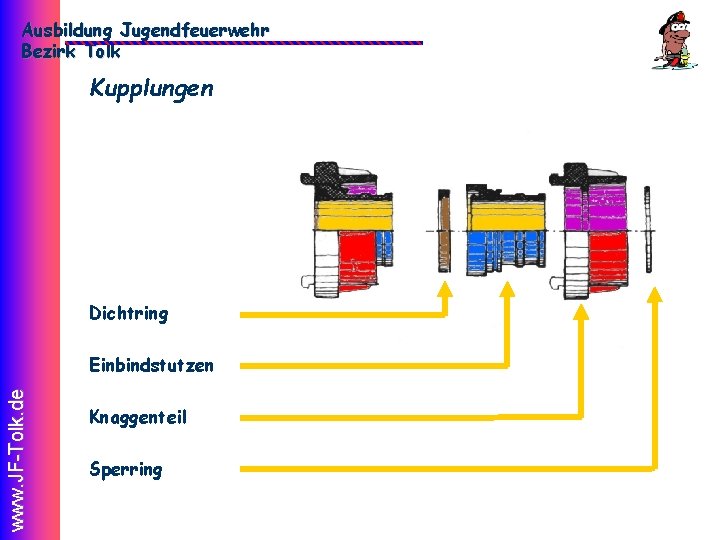

Ausbildung Jugendfeuerwehr Bezirk Tolk Kupplungen Dichtring www. JF-Tolk. de Einbindstutzen Knaggenteil Sperring

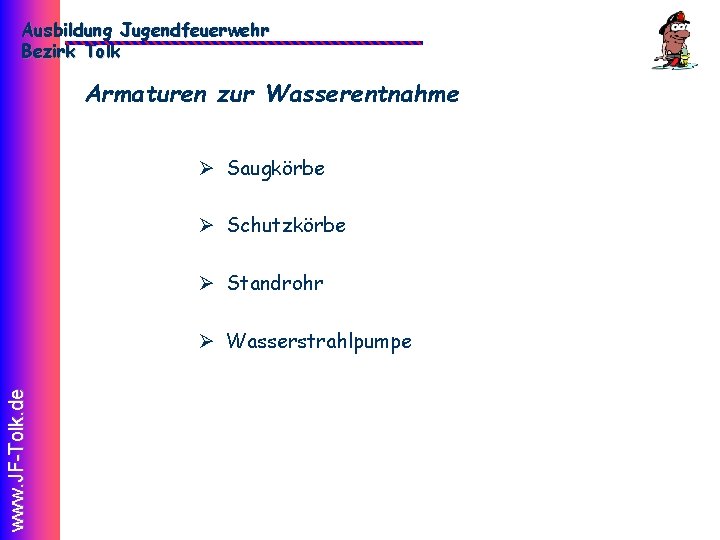

Ausbildung Jugendfeuerwehr Bezirk Tolk Armaturen zur Wasserentnahme Ø Saugkörbe Ø Schutzkörbe Ø Standrohr www. JF-Tolk. de Ø Wasserstrahlpumpe

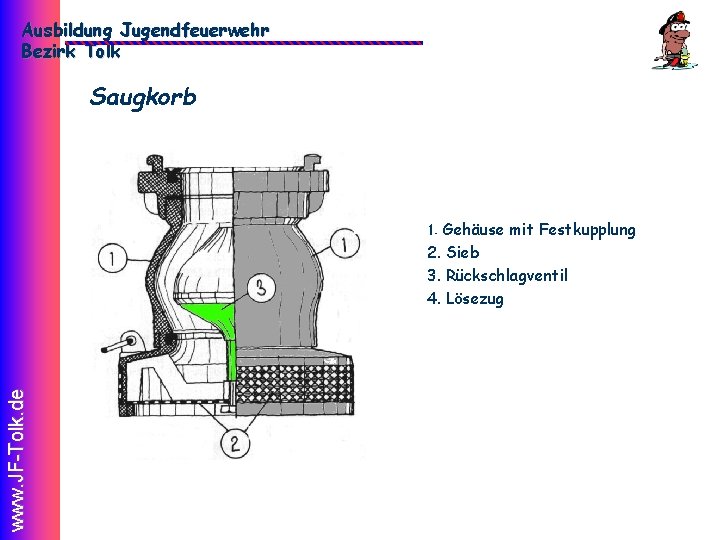

Ausbildung Jugendfeuerwehr Bezirk Tolk Saugkorb www. JF-Tolk. de 1. Gehäuse mit Festkupplung 2. Sieb 3. Rückschlagventil 4. Lösezug

Ausbildung Jugendfeuerwehr Bezirk Tolk Standrohr Handrad Ventilkopfstück Ventilteller Stopfbuchsbrille Standrohr – Oberteil Griffstück Stopfbuchse www. JF-Tolk. de Rohr Spannring Dichtung Bundring Standrohr - Unterteil

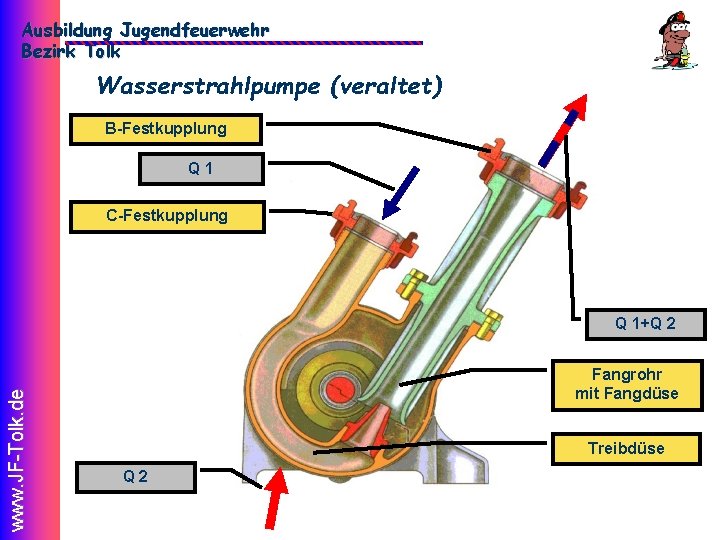

Ausbildung Jugendfeuerwehr Bezirk Tolk Wasserstrahlpumpe (veraltet) B-Festkupplung Q 1 C-Festkupplung www. JF-Tolk. de Q 1+Q 2 Fangrohr mit Fangdüse Treibdüse Q 2

Ausbildung Jugendfeuerwehr Bezirk Tolk Armaturen der Wasserfortleitung Ø Sammelstück Ø Druckbegrenzungsventil Ø Verteiler www. JF-Tolk. de Ø Stützkrümmer

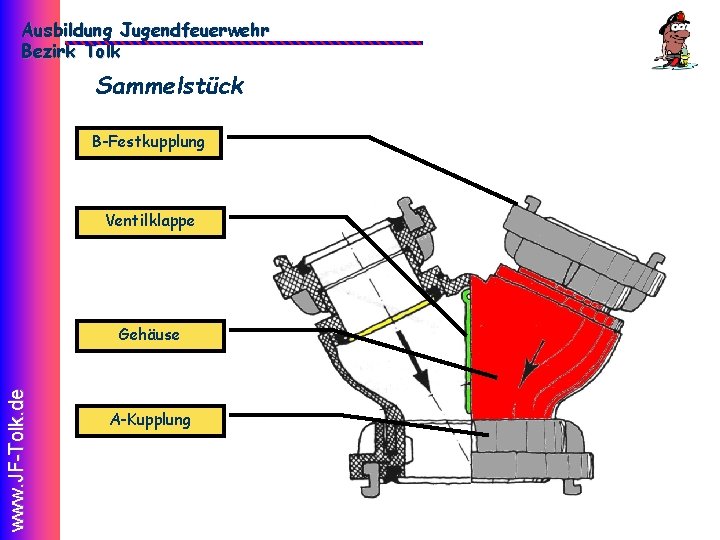

Ausbildung Jugendfeuerwehr Bezirk Tolk Sammelstück B-Festkupplung Ventilklappe www. JF-Tolk. de Gehäuse A-Kupplung

Ausbildung Jugendfeuerwehr Bezirk Tolk Druckbegrenzungsventil (in Ruhestellung) Einstellvorrichtung Steuerventil www. JF-Tolk. de Verschlussstück Ausgleichsleitung

Ausbildung Jugendfeuerwehr Bezirk Tolk Druckbegrenzungsventil (in Arbeitsstellung) www. JF-Tolk. de freier Auslauf

Ausbildung Jugendfeuerwehr Bezirk Tolk Verteiler Tragegriff Schraubventil www. JF-Tolk. de Gehäuse B - Festkupplung

Ausbildung Jugendfeuerwehr Bezirk Tolk Stützkrümmer Haltegriff www. JF-Tolk. de Gehäuse Festkupplung

Ausbildung Jugendfeuerwehr Bezirk Tolk Armaturen zur Wasserabgabe Ø Mehrzweckstrahlrohre Ø Löschlanze www. JF-Tolk. de Ø Sonderstrahlrohre

Ausbildung Jugendfeuerwehr Bezirk Tolk Mehrzweck Strahlrohr Festkupplung www. JF-Tolk. de Düse Absperrhahn Mundstück Führungsrohr mit Handschutz

Ausbildung Jugendfeuerwehr Bezirk Tolk Tabelle mit Strahlrohrdüsen und Mundstücksweiten sowie Durchflußmengen bei einem Strahlrohrdruck von 5 bar. Größe Düse-Ø mm B 22 B C www. JF-Tolk. de D Wasserdurchfluß Ltr. /min 800 16 12 C D Mundstück-Ø mm 400 200 9 9 100 50 4 25

Ausbildung Jugendfeuerwehr Bezirk Tolk www. JF-Tolk. de Löschlanze Die Löschlanze wird bei Bränden von z. B. Heuballen oder ähnlichem eingesetzt, um den Brand auch von innen heraus bekämpfen zu können. Das Löschwasser tritt dabei aus Öffnungen an der Spitze der Lanze aus, die in das Brandgut geschoben wird. Angeschlossen wird diese an einen C-Schlauch.

Ausbildung Jugendfeuerwehr Bezirk Tolk www. JF-Tolk. de Pistolenstrahlrohr Hohlstrahlrohr

Ausbildung Jugendfeuerwehr Bezirk Tolk Geräte zur Herstellung von Löschschaum Für einen Schaumlöschangriff sind folgende Geräte erforderlich: Ø Zumischer Ø D-Ansaugschlauch www. JF-Tolk. de Ø Schaumstrahlrohr

Ausbildung Jugendfeuerwehr Bezirk Tolk Zumischer Regelventil Fangdüse Zumischeinstellung www. JF-Tolk. de Schaummitteleintritt D Kupplung Treibdüse Schmutzsieb Regelventil

Ausbildung Jugendfeuerwehr Bezirk Tolk www. JF-Tolk. de Zumischerarten Zumischer Durchfluss Wasser. Schaummittel Z 2 200 l/min C Z 4 400 l/min B Z 8 800 l/min B Festkupplung

Ausbildung Jugendfeuerwehr Bezirk Tolk Mittelschaumrohr www. JF-Tolk. de Kombischaumrohr Schwerschaum

www. JF-Tolk. de Ausbildung Jugendfeuerwehr Bezirk Tolk W = Kennzeichnung für große Schaum-Wurfweite

Ausbildung Jugendfeuerwehr Bezirk Tolk www. JF-Tolk. de Für Leichtschaum sind Belüftungsgeräte erforderlich. (Leichtschaumgeräte) Wichtig!!! Alle Geräte zur Schaumerzeugung sind nach ihrem Gebrauch gründlich zu reinigen.
