Aula Teorica 4 Diagrama de Blocos Conteudo Representao

Aula Teorica 4: Diagrama de Blocos Conteudo • • • Representação de um sistema por meio de diagramas de blocos Reduções básicas Exemplo de redução de diagramas de blocos Formula de Mason Exemplo de Formula de Mason

Diagramas de Blocos: Primeira definição Quando definimos Funções de Transferência, fizemos a seguinte figura: Esse é, pois, o diagrama de blocos do sistema em questão Essa representação significa que os sinais de entrada e saída estão relacionados por As setas representam o sentido em que se dá o fluxo dos sinais. Assim (regra) O que está à saída do bloco é igual ao que está a sua entrada pelo que está dentro

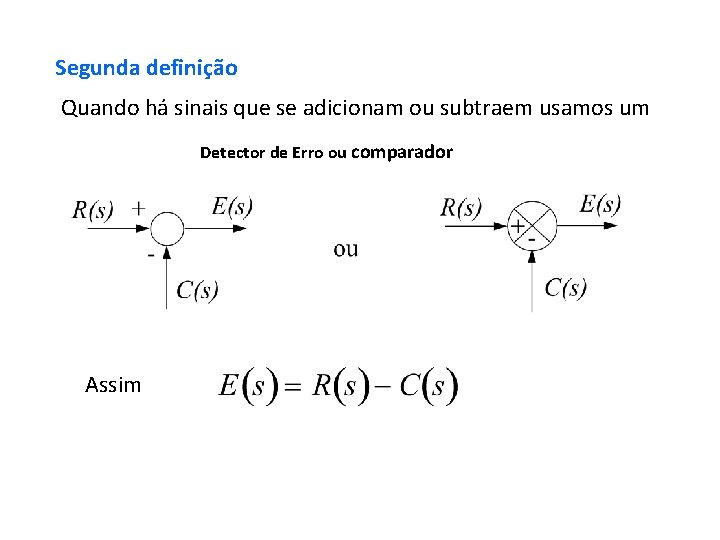

Segunda definição Quando há sinais que se adicionam ou subtraem usamos um Detector de Erro ou comparador Assim

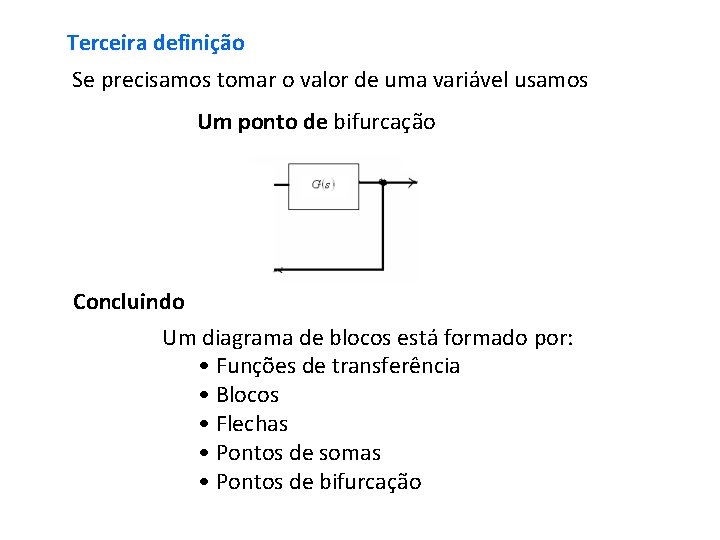

Terceira definição Se precisamos tomar o valor de uma variável usamos Um ponto de bifurcação Concluindo Um diagrama de blocos está formado por: • Funções de transferência • Blocos • Flechas • Pontos de somas • Pontos de bifurcação

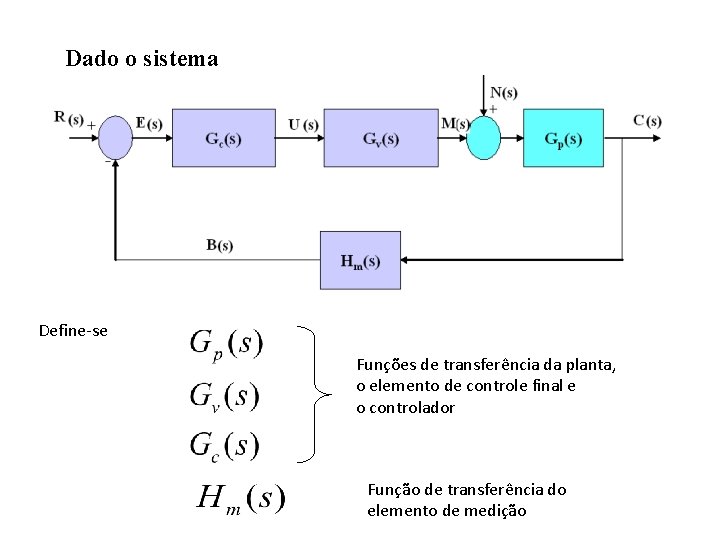

Dado o sistema Define-se Funções de transferência da planta, o elemento de controle final e o controlador Função de transferência do elemento de medição

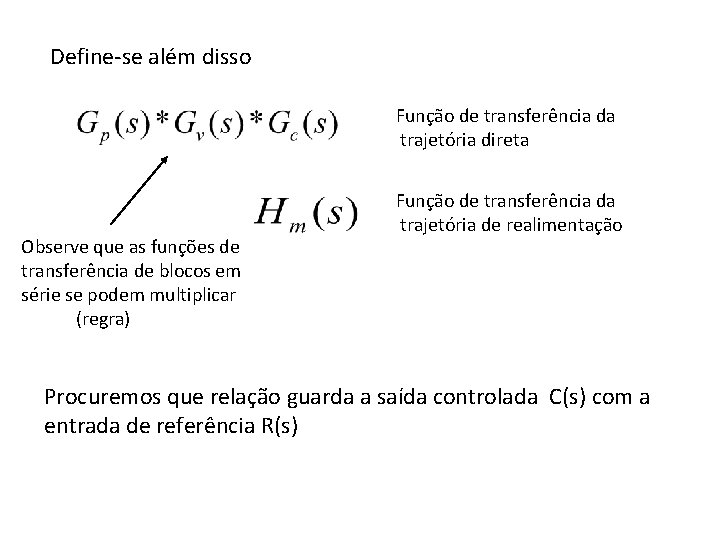

Define-se além disso Função de transferência da trajetória direta Observe que as funções de transferência de blocos em série se podem multiplicar (regra) Função de transferência da trajetória de realimentação Procuremos que relação guarda a saída controlada C(s) com a entrada de referência R(s)

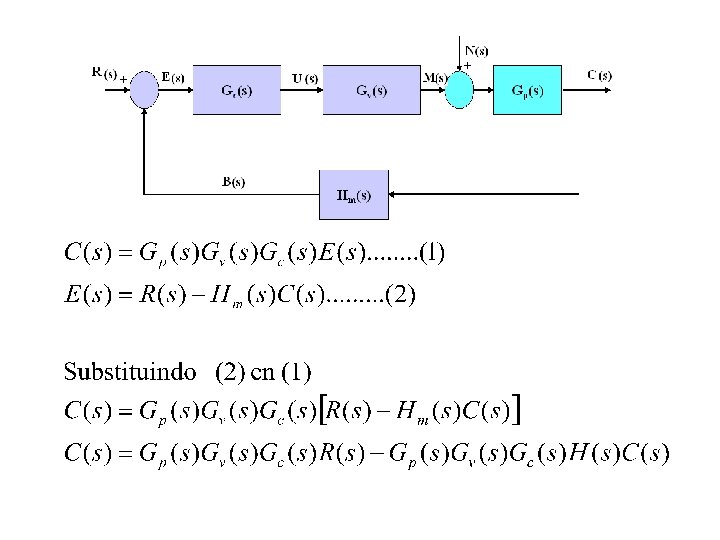

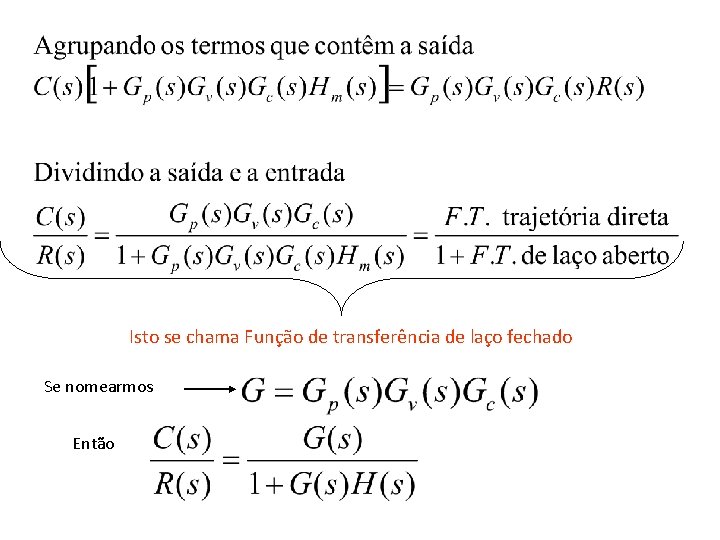

Isto se chama Função de transferência de laço fechado Se nomearmos Então

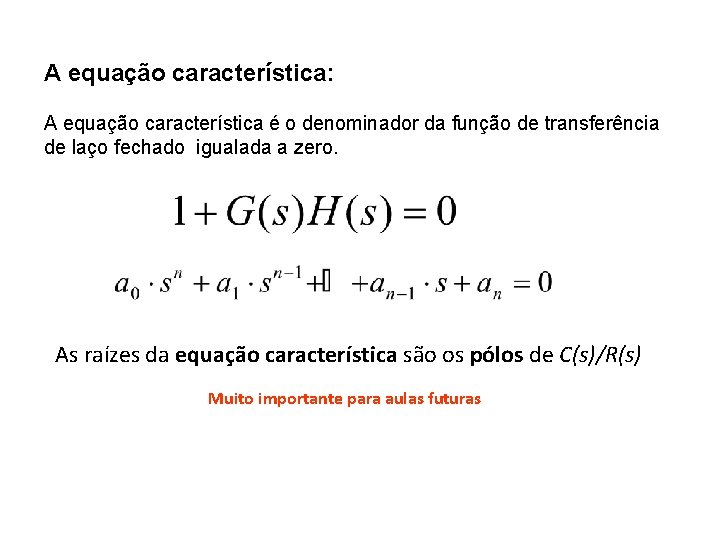

A equação característica: A equação característica é o denominador da função de transferência de laço fechado igualada a zero. As raízes da equação característica são os pólos de C(s)/R(s) Muito importante para aulas futuras

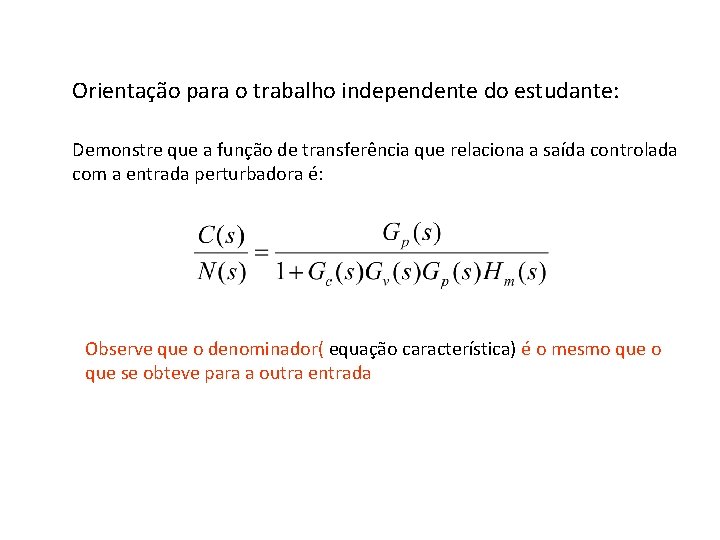

Orientação para o trabalho independente do estudante: Demonstre que a função de transferência que relaciona a saída controlada com a entrada perturbadora é: Observe que o denominador( equação característica) é o mesmo que se obteve para a outra entrada

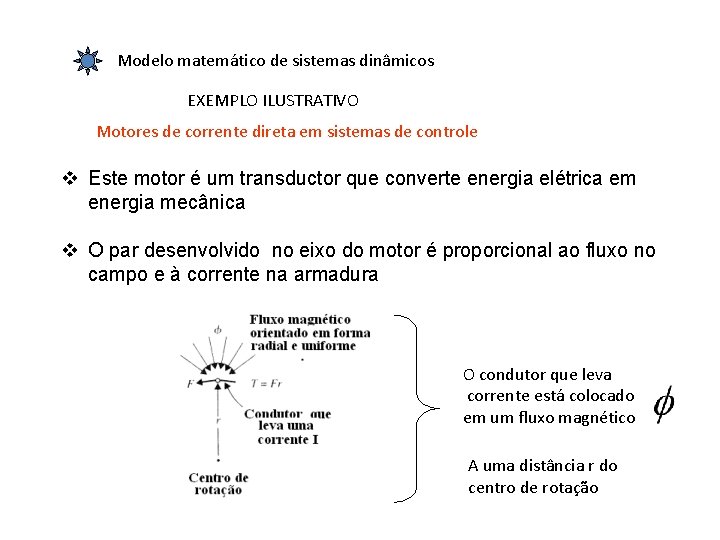

Modelo matemático de sistemas dinâmicos EXEMPLO ILUSTRATIVO Motores de corrente direta em sistemas de controle v Este motor é um transductor que converte energia elétrica em energia mecânica v O par desenvolvido no eixo do motor é proporcional ao fluxo no campo e à corrente na armadura O condutor que leva corrente está colocado em um fluxo magnético A uma distância r do centro de rotação

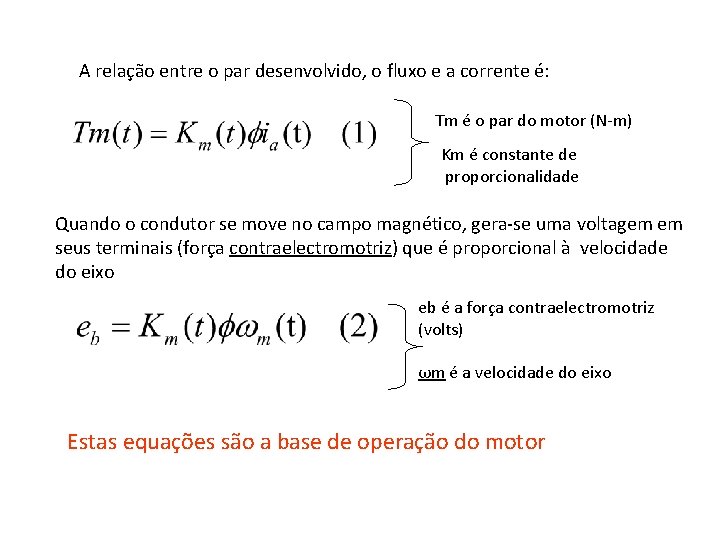

A relação entre o par desenvolvido, o fluxo e a corrente é: Tm é o par do motor (N-m) Km é constante de proporcionalidade Quando o condutor se move no campo magnético, gera-se uma voltagem em seus terminais (força contraelectromotriz) que é proporcional à velocidade do eixo eb é a força contraelectromotriz (volts) ωm é a velocidade do eixo Estas equações são a base de operação do motor

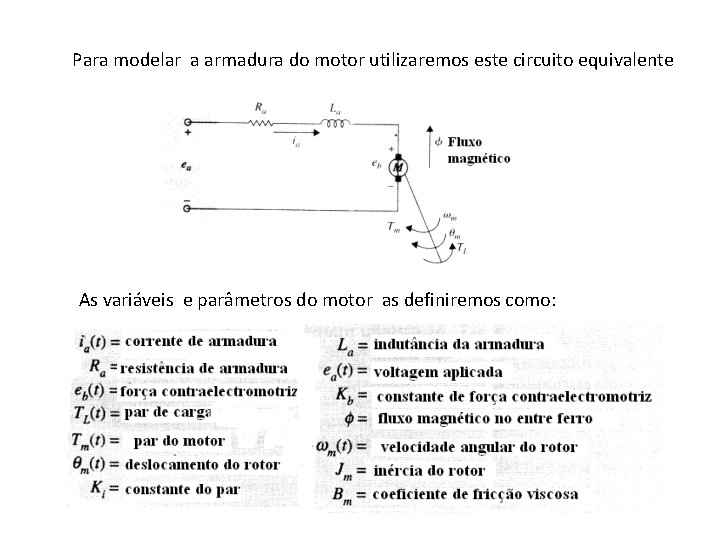

Para modelar a armadura do motor utilizaremos este circuito equivalente As variáveis e parâmetros do motor as definiremos como:

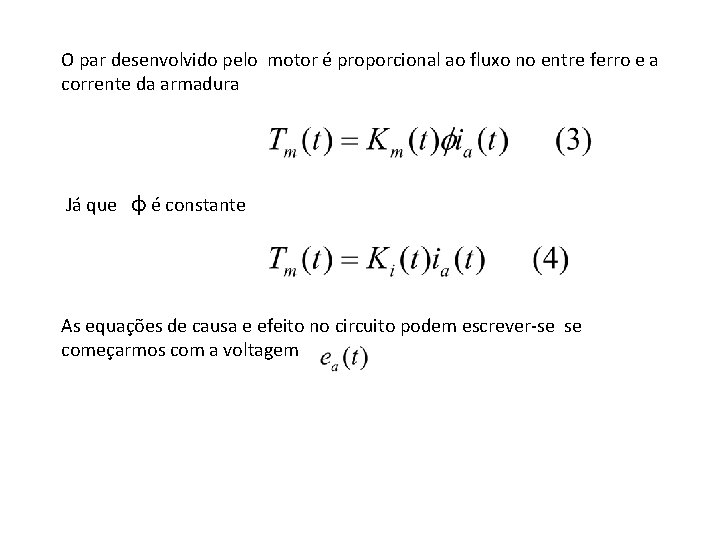

O par desenvolvido pelo motor é proporcional ao fluxo no entre ferro e a corrente da armadura Já que φ é constante As equações de causa e efeito no circuito podem escrever-se se começarmos com a voltagem

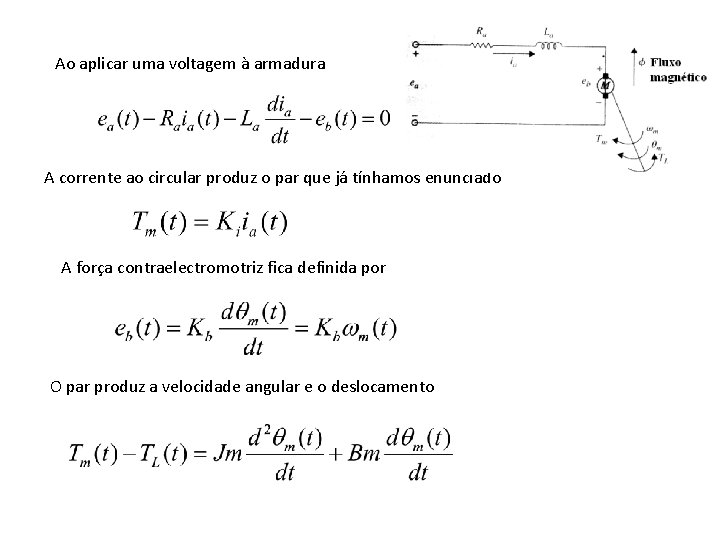

Ao aplicar uma voltagem à armadura A corrente ao circular produz o par que já tínhamos enunciado A força contraelectromotriz fica definida por O par produz a velocidade angular e o deslocamento

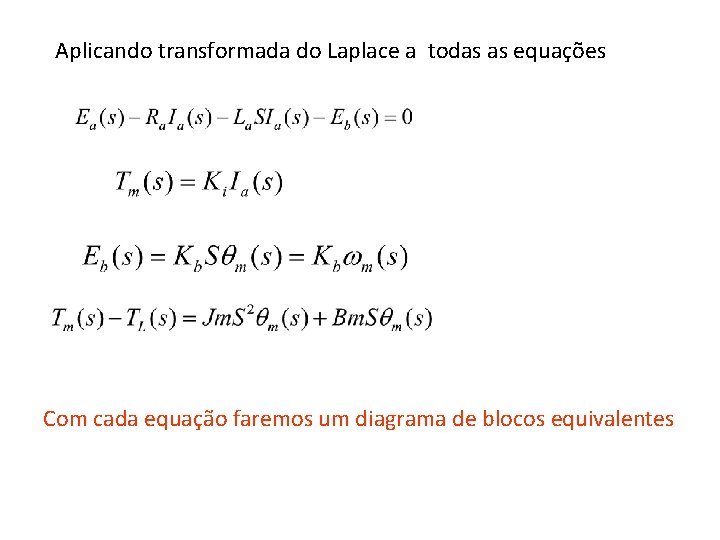

Aplicando transformada do Laplace a todas as equações Com cada equação faremos um diagrama de blocos equivalentes

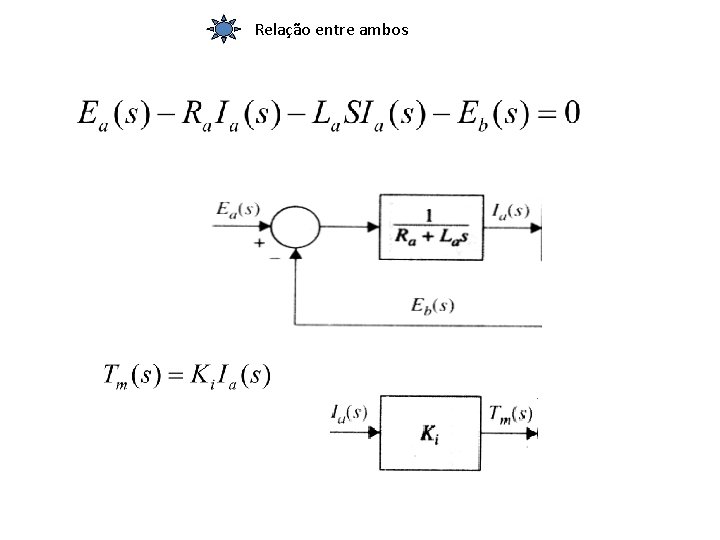

Relação entre ambos

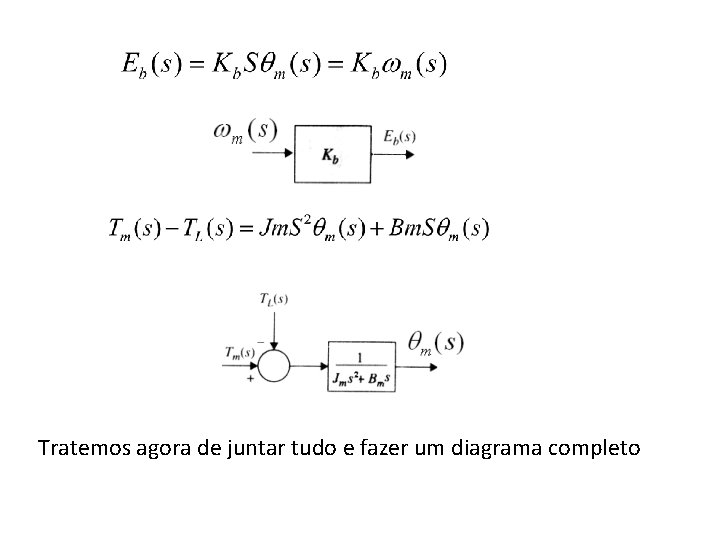

Tratemos agora de juntar tudo e fazer um diagrama completo

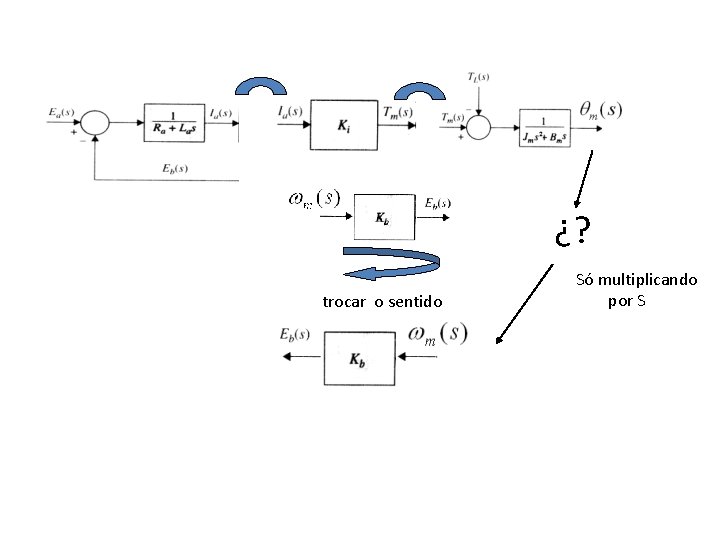

¿? trocar o sentido Só multiplicando por S

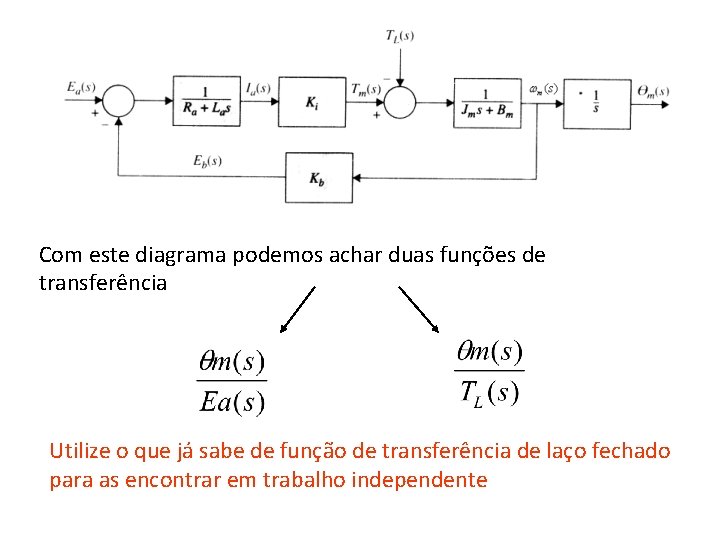

Com este diagrama podemos achar duas funções de transferência Utilize o que já sabe de função de transferência de laço fechado para as encontrar em trabalho independente

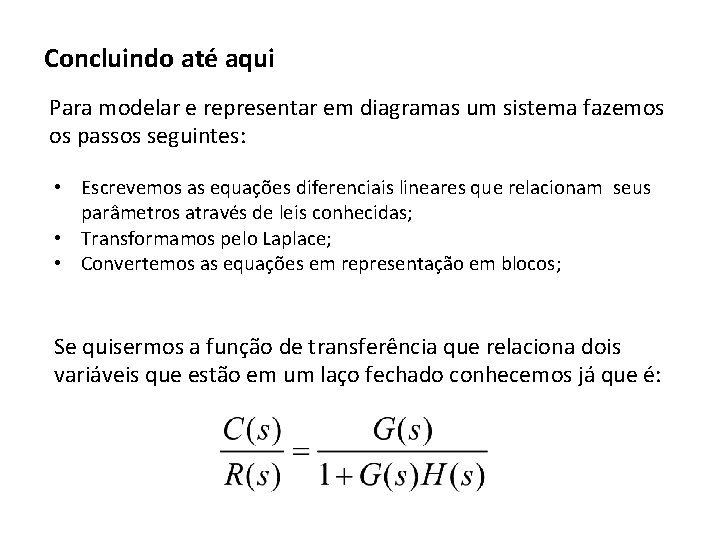

Concluindo até aqui Para modelar e representar em diagramas um sistema fazemos os passos seguintes: • Escrevemos as equações diferenciais lineares que relacionam seus parâmetros através de leis conhecidas; • Transformamos pelo Laplace; • Convertemos as equações em representação em blocos; Se quisermos a função de transferência que relaciona dois variáveis que estão em um laço fechado conhecemos já que é:

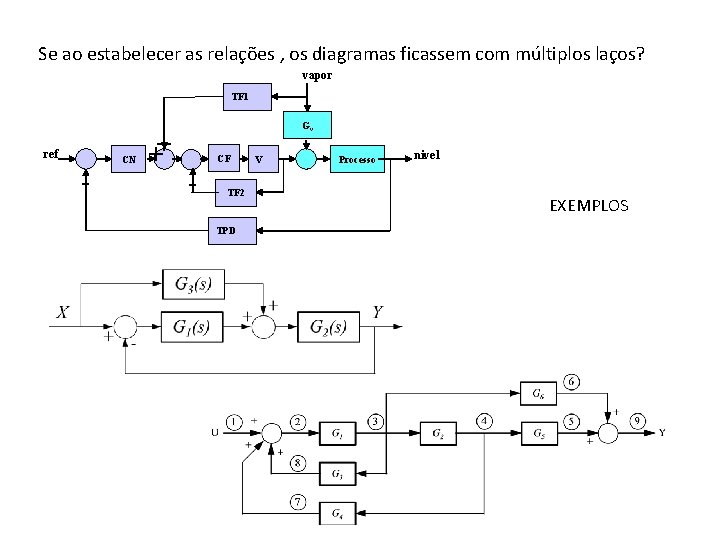

Se ao estabelecer as relações , os diagramas ficassem com múltiplos laços? vapor TF 1 ref CN - Gv ++ CF - TF 2 TPD V Processo nivel EXEMPLOS

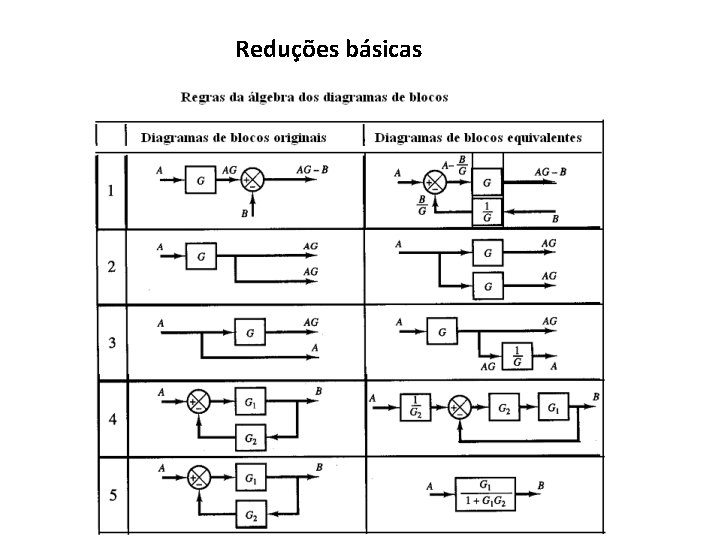

Reduções básicas

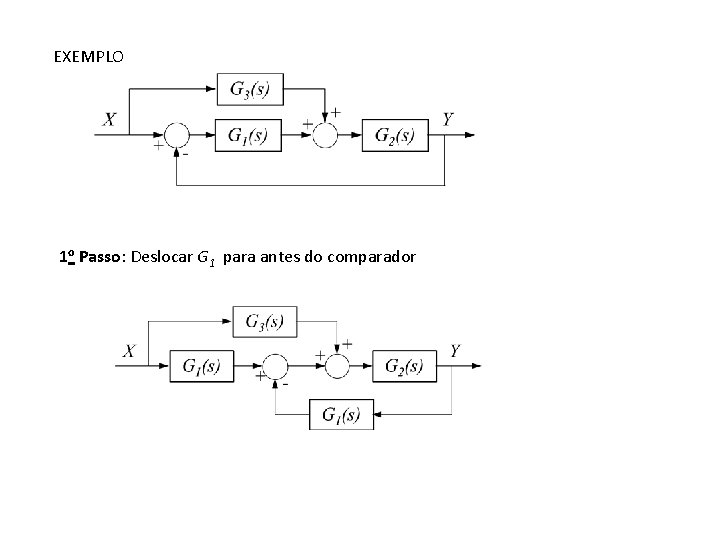

EXEMPLO 1 o Passo: Deslocar G 1 para antes do comparador

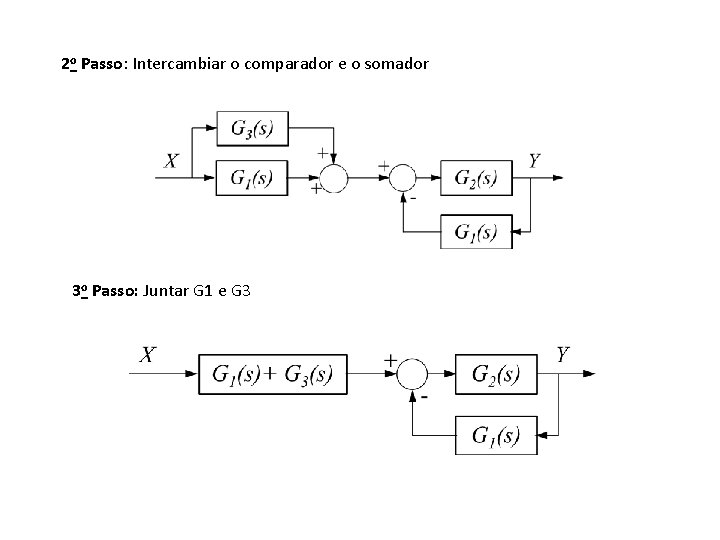

2 o Passo: Intercambiar o comparador e o somador 3 o Passo: Juntar G 1 e G 3

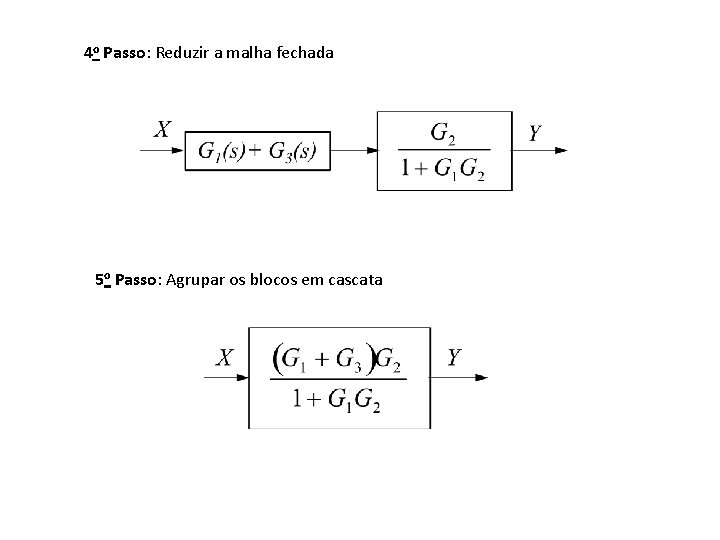

4 o Passo: Reduzir a malha fechada 5 o Passo: Agrupar os blocos em cascata

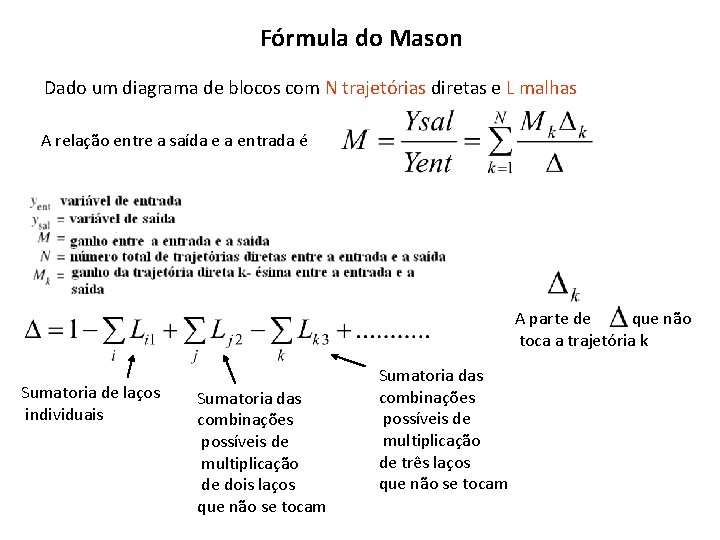

Fórmula do Mason Dado um diagrama de blocos com N trajetórias diretas e L malhas A relação entre a saída e a entrada é A parte de que não toca a trajetória k Sumatoria de laços individuais Sumatoria das combinações possíveis de multiplicação de dois laços que não se tocam Sumatoria das combinações possíveis de multiplicação de três laços que não se tocam

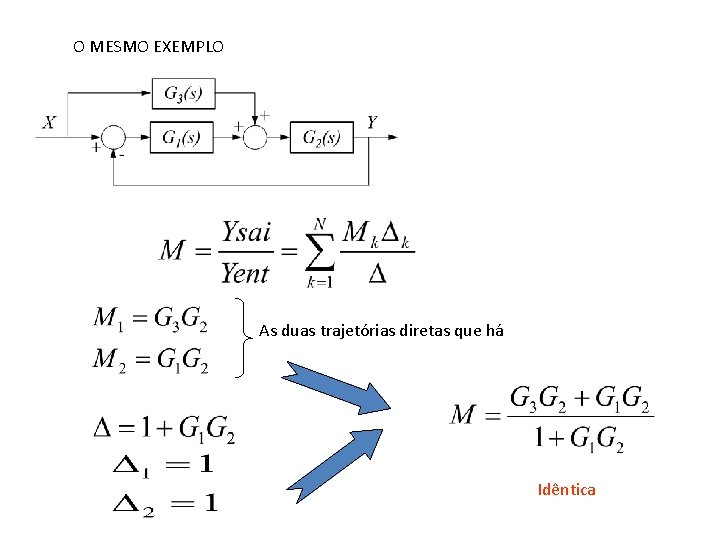

O MESMO EXEMPLO As duas trajetórias diretas que há Idêntica
