Aula 7 Perda de Carga Localizada Linh a

Aula 7

Perda de Carga Localizada

Linh a En Linh a Pe ergi a(C Z 1 zom arga ) étric a Z 2 Datum

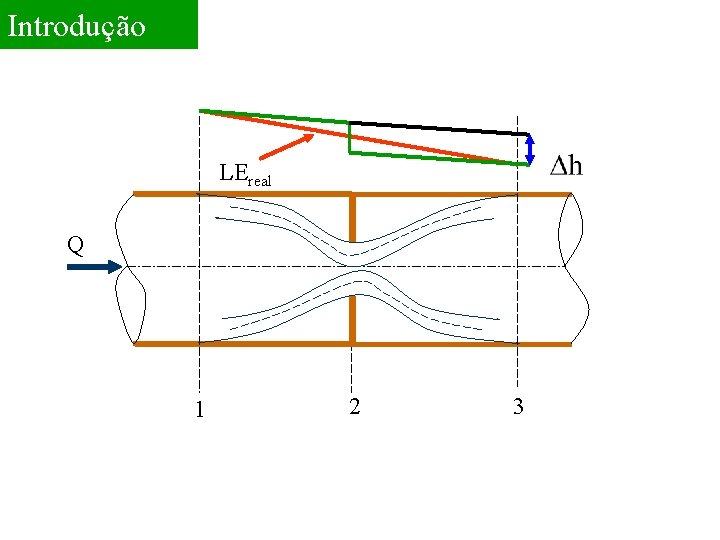

Introdução LEreal Q 1 2 3

Expressão Geral das Perdas Localizadas 3. 1 Geometria Re e

Expressão Geral das Perdas Localizadas Curva K x Re (Cotovelo de 450 11/2”) Ferro galvanizado

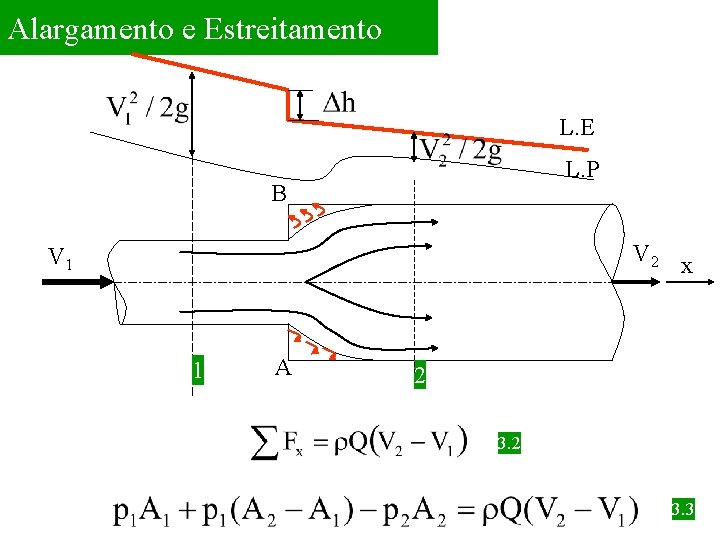

Alargamento e Estreitamento L. E L. P B V 2 x V 1 1 A 2 3. 3

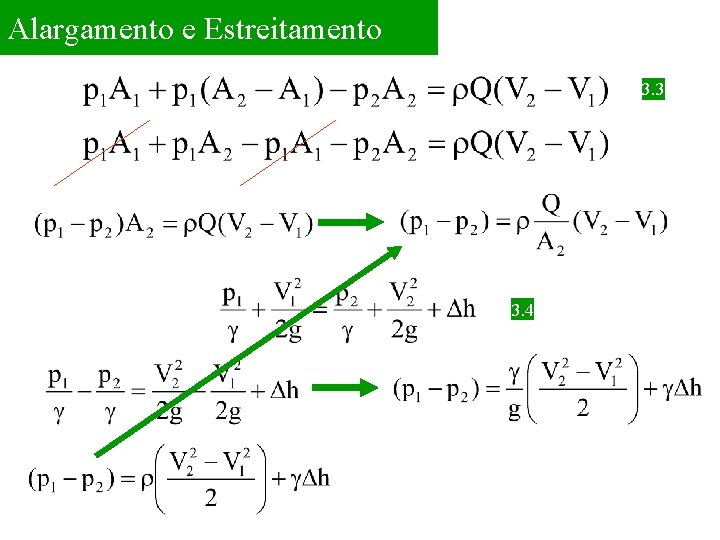

Alargamento e Estreitamento 3. 3 3. 4

Alargamento e Estreitamento Usando a continuidade

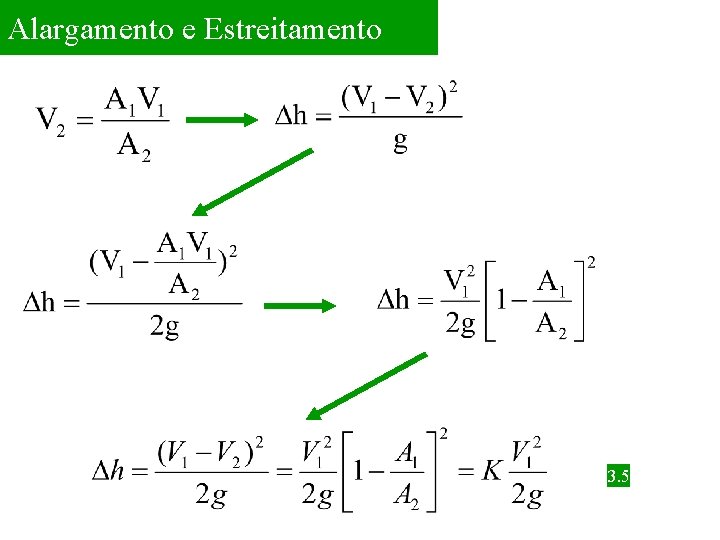

Alargamento e Estreitamento 3. 5

Alargamento e Estreitamento Alargamento brusco V 1>>V 2 3. 6 L. E. N. A. L. P. V D K=1

Alargamento e Estreitamento L. E L. P V 1 V 2 1 0 2

Alargamento e Estreitamento 3. 7 3. 8 Usando Eq. continuidade 3. 9

Alargamento e Estreitamento A 2/A 1 0 0, 1 0, 2 0, 3 0, 4 0, 5 K 0, 5 0, 46 0, 41 0, 36 0, 30 0, 24 A 2/A 1 0, 6 0, 7 0, 8 0, 9 1, 0 K 0, 18 0, 12 0, 06 0, 02 0

Alargamento e Estreitamento N. A r D L. E. L. P. V D V K=0, 5 N. A r/D 0, 05 0, 1 0, 2 0, 3 0, 4 0, 25 0, 17 0, 08 0, 05 0, 04 K D V K=0, 8

Alargamento Q V 1 D 1 a D 2

Estreitamento Q V 1 D 2 a D 1

Curvas e Cotovelos V r a D V 3. 10 V V 3. 11 a

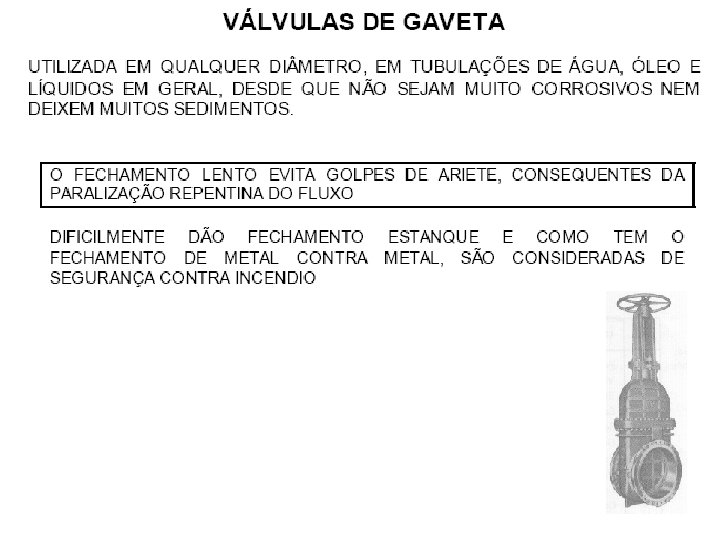

Válvula de Gaveta

Registro de Gaveta Q a/D K D a 0 1/4 3/8 1/2 5/8 3/4 7/8 0, 15 0, 26 0, 81 2, 06 5, 52 17, 0 97, 8

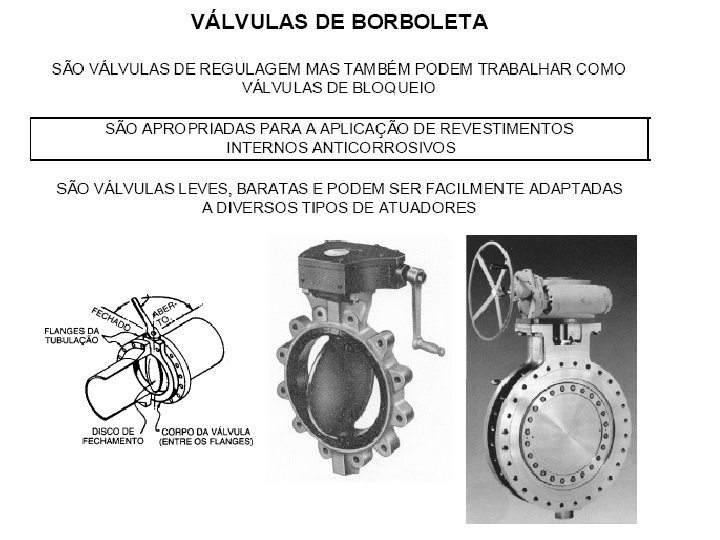

Válvula Borboleta

Válvula Borboleta a D a 0 0 5 10 15 20 25 30 35 40 45 50 K 0, 15 0, 24 0, 52 0, 90 1, 54 2, 51 3, 91 6, 22 10, 8 18, 7 32, 6

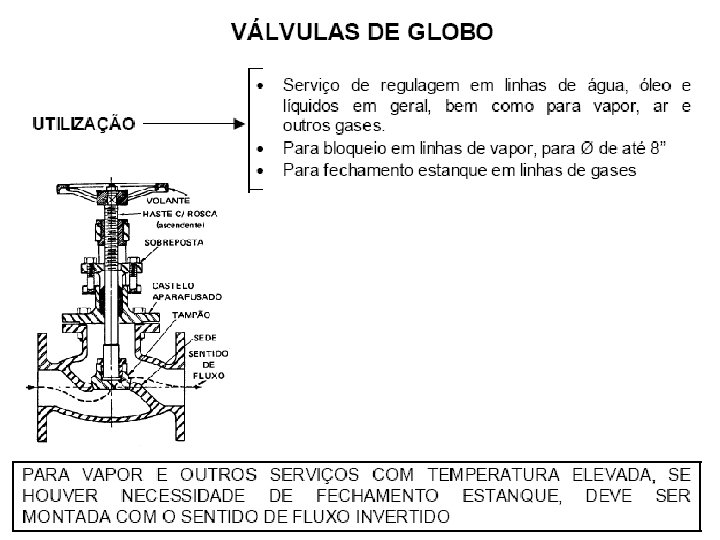

Válvula Globo

Acessório K Cotovelo de 900 raio curto Cotovelo 900 raio longo 0, 9 Cotovelo de 450 0, 4 Curva 900, r/D=1 0, 4 Curva de 450 0, 2 Tê, passagem direta Tê, saída lateral 0, 9 0, 6 2, 0

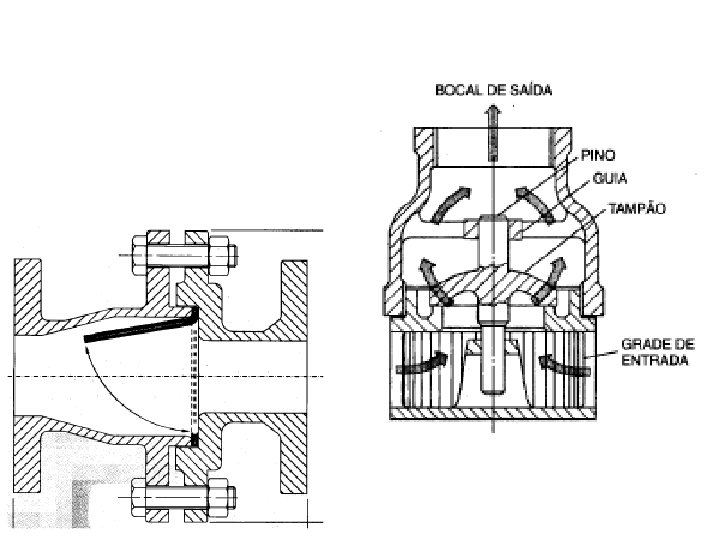

Acessório K Válvula de gaveta aberta Válvula de ângulo aberta 0, 2 Válvula de globo aberta 10 Válvula de pé de crivo Válvula de retenção 10 Curva de retorno, a=1800 Válvula de bóia 2, 2 5 3 6

Análise de Tubulações Z 1 L 2 L 3 L 4 L 5 L 6 DZ Z 2 B A B C D E DE F

Exemplo 3. 1 Z 1 10 Ke(entrada tubulação) =0, 50 Kcotovelo=0, 80 Ks(entrada reservatório)=1, 0 L=410 m D=0, 15 m e=0, 10 mm Z 2

Exemplo 3. 1 1) Seja V=1, 0 m/s Tabela A 1 f=0, 0202 2) Seja f=0, 0202 V=1, 833 m/s f=0, 0193 V=1, 873 m/s Q=0, 033 m 3/s Tabela A 1 f=0, 0193 Tabela A 1

Exemplo 3. 1 Tabela A 2 V =1, 95 m/s Q =V*A= 0, 033 m 3/s
