Aula 13 Formas Integrais das Leis Fundamentais Equao

Aula 13 Formas Integrais das Leis Fundamentais Equação da Energia

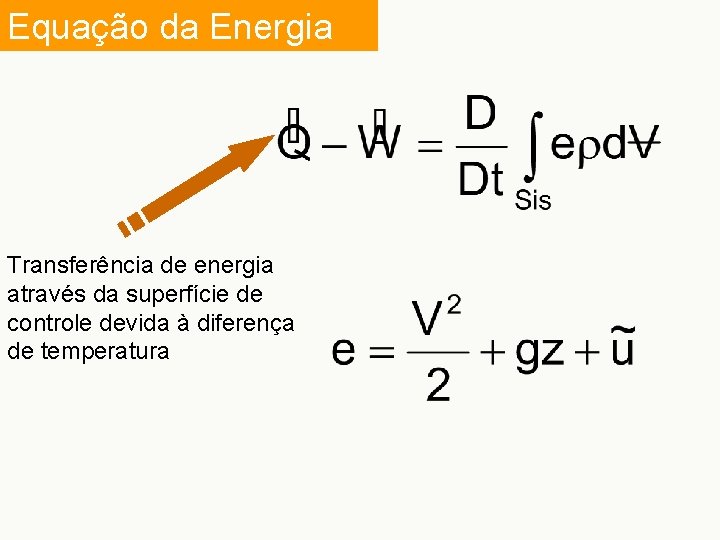

Equação da Energia Transferência de energia através da superfície de controle devida à diferença de temperatura

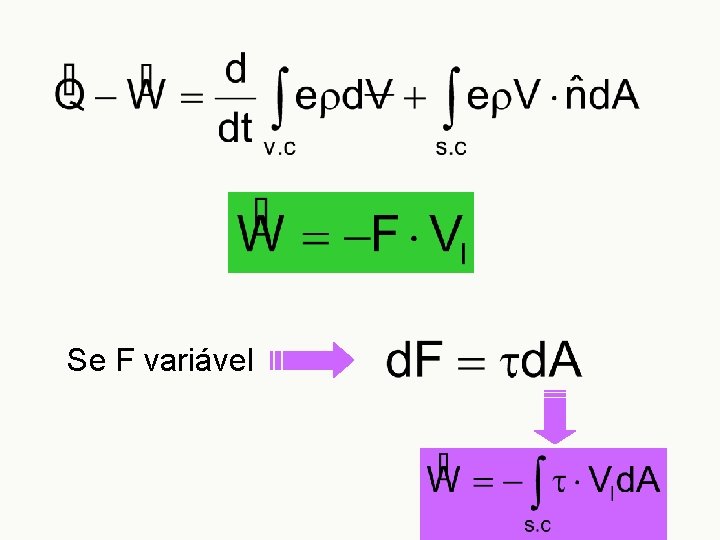

Se F variável

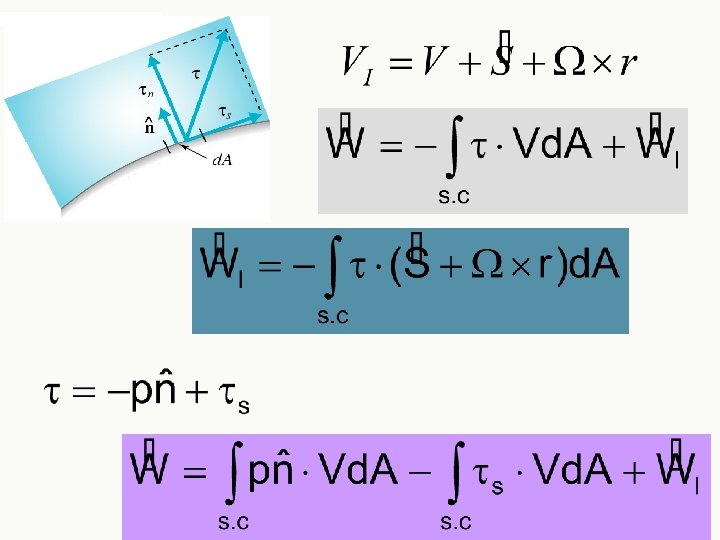

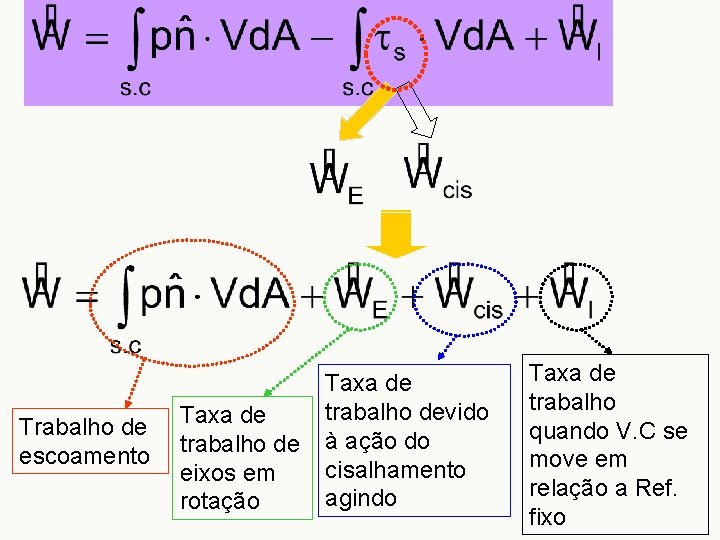

Trabalho de escoamento Taxa de trabalho de eixos em rotação Taxa de trabalho devido à ação do cisalhamento agindo Taxa de trabalho quando V. C se move em relação a Ref. fixo

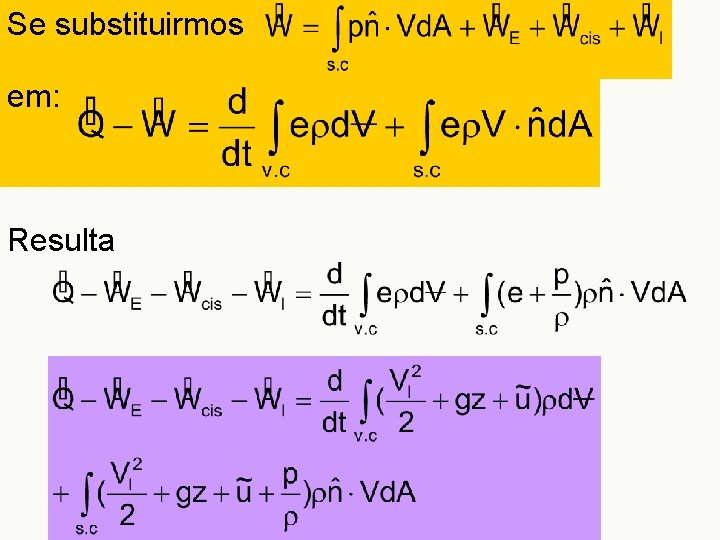

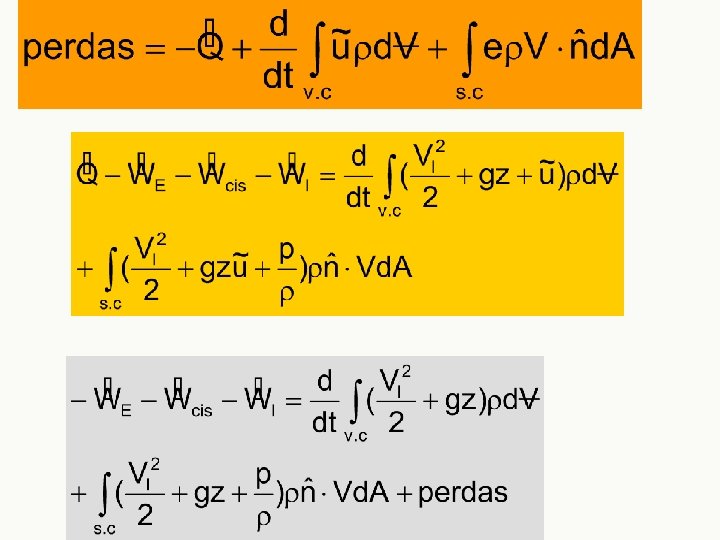

Se substituirmos em: Resulta

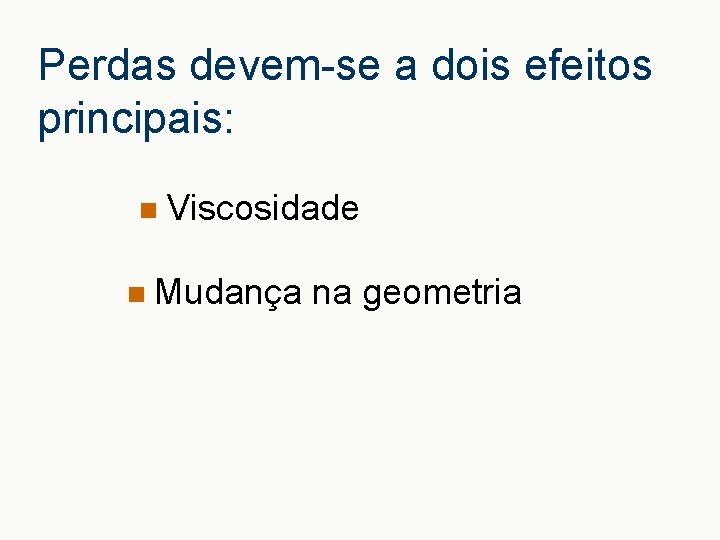

Perdas devem-se a dois efeitos principais: n n Viscosidade Mudança na geometria

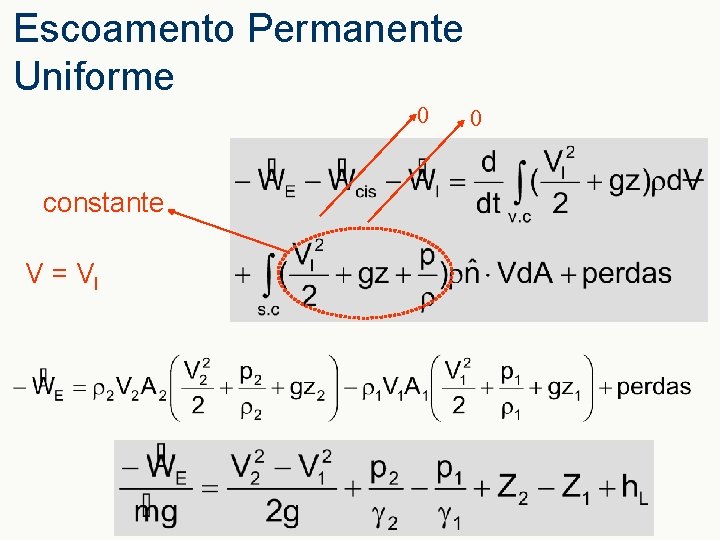

Escoamento Permanente Uniforme 0 constante V = VI 0

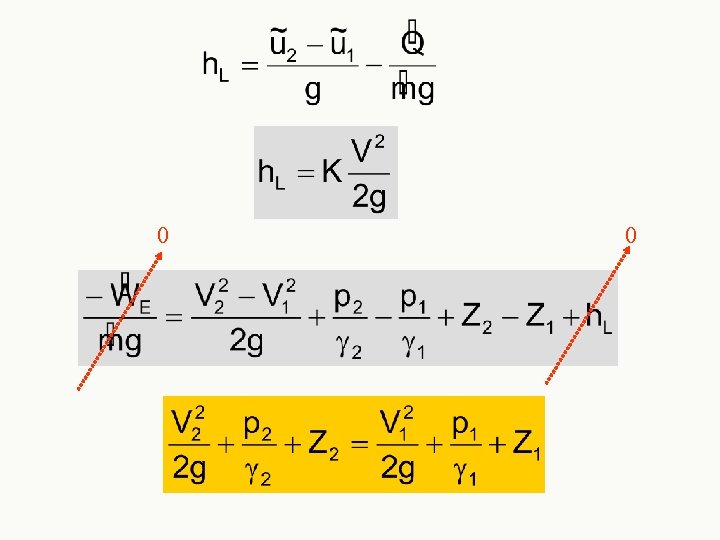

0 0

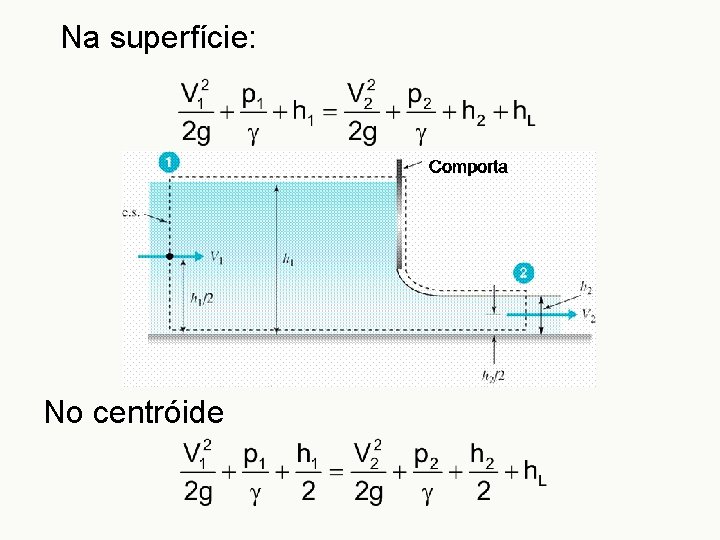

Na superfície: No centróide

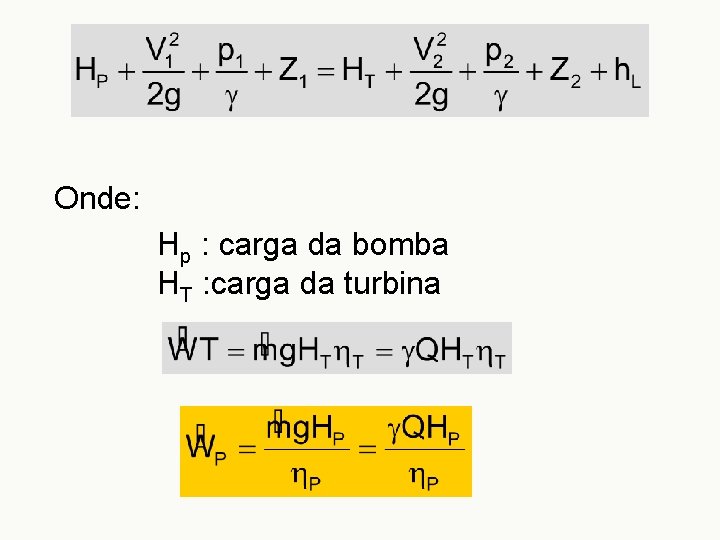

Onde: Hp : carga da bomba HT : carga da turbina

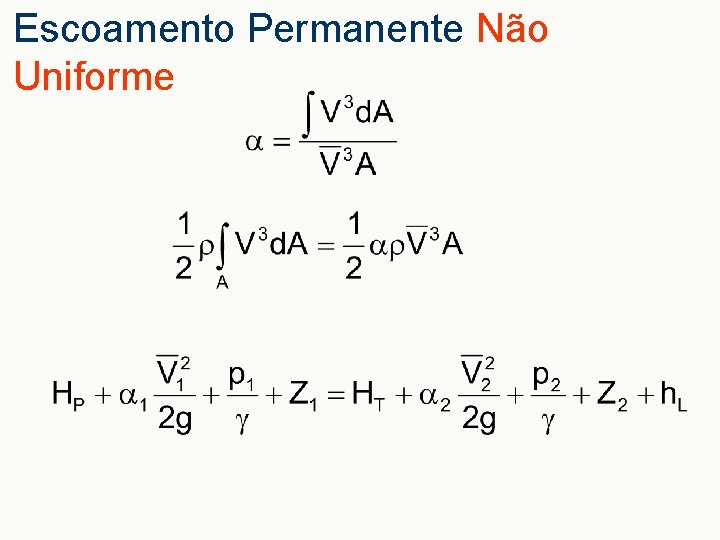

Escoamento Permanente Não Uniforme

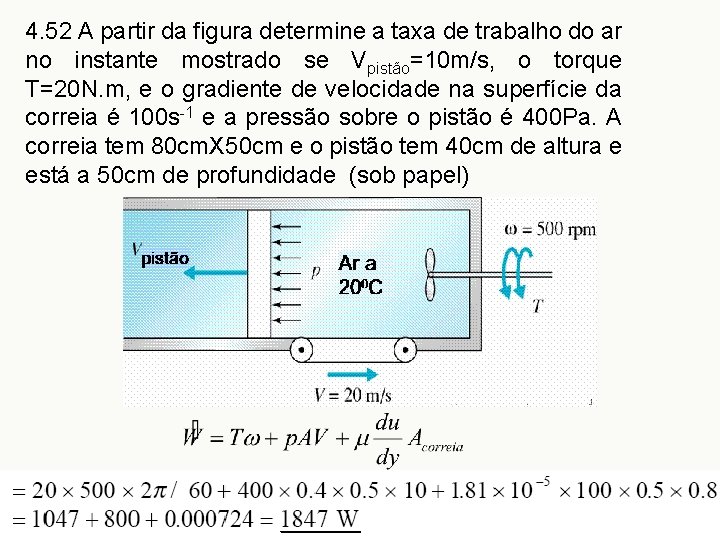

4. 52 A partir da figura determine a taxa de trabalho do ar no instante mostrado se Vpistão=10 m/s, o torque T=20 N. m, e o gradiente de velocidade na superfície da correia é 100 s-1 e a pressão sobre o pistão é 400 Pa. A correia tem 80 cm. X 50 cm e o pistão tem 40 cm de altura e está a 50 cm de profundidade (sob papel)

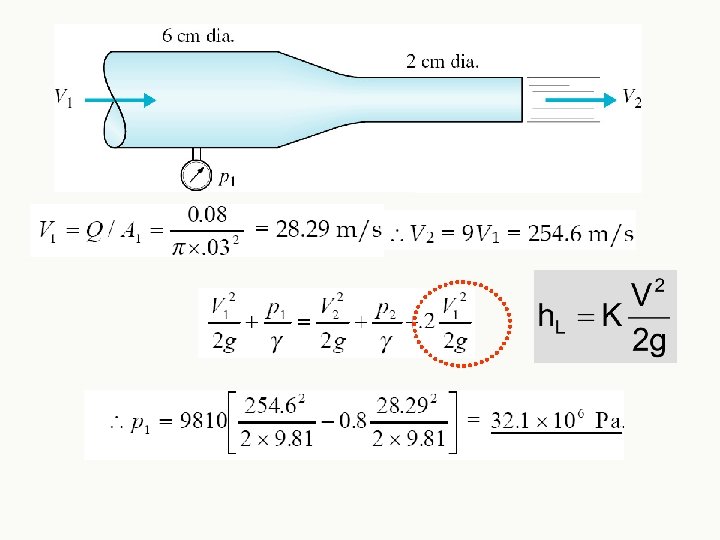

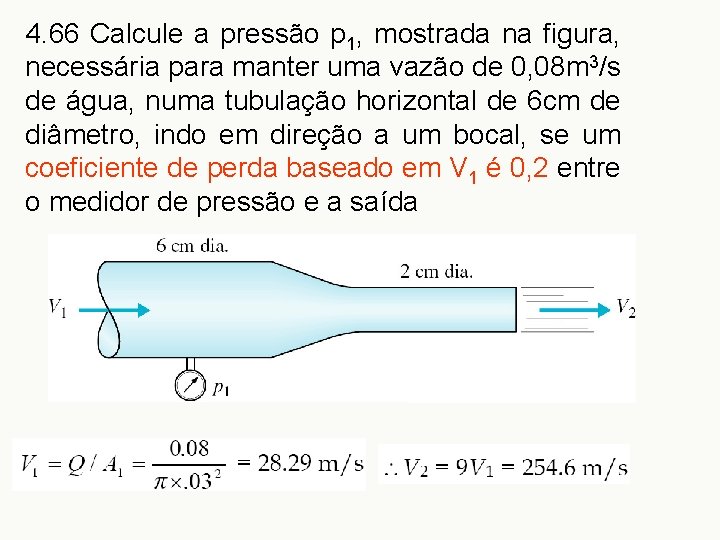

4. 66 Calcule a pressão p 1, mostrada na figura, necessária para manter uma vazão de 0, 08 m 3/s de água, numa tubulação horizontal de 6 cm de diâmetro, indo em direção a um bocal, se um coeficiente de perda baseado em V 1 é 0, 2 entre o medidor de pressão e a saída

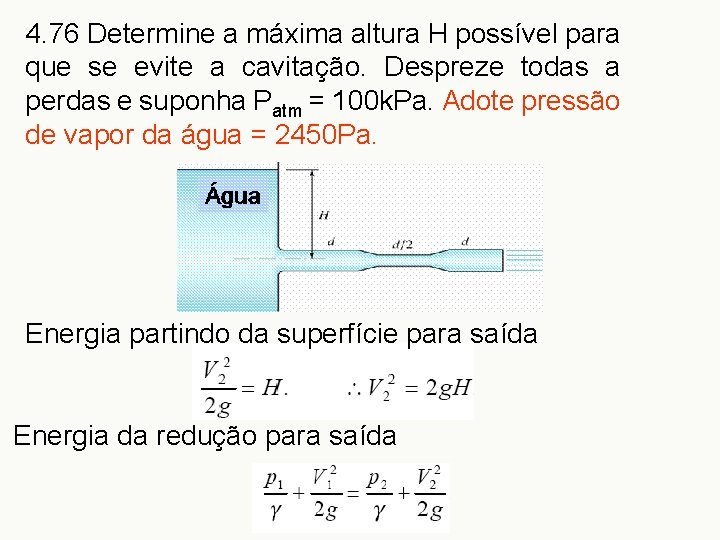

4. 76 Determine a máxima altura H possível para que se evite a cavitação. Despreze todas a perdas e suponha Patm = 100 k. Pa. Adote pressão de vapor da água = 2450 Pa. Energia partindo da superfície para saída Energia da redução para saída

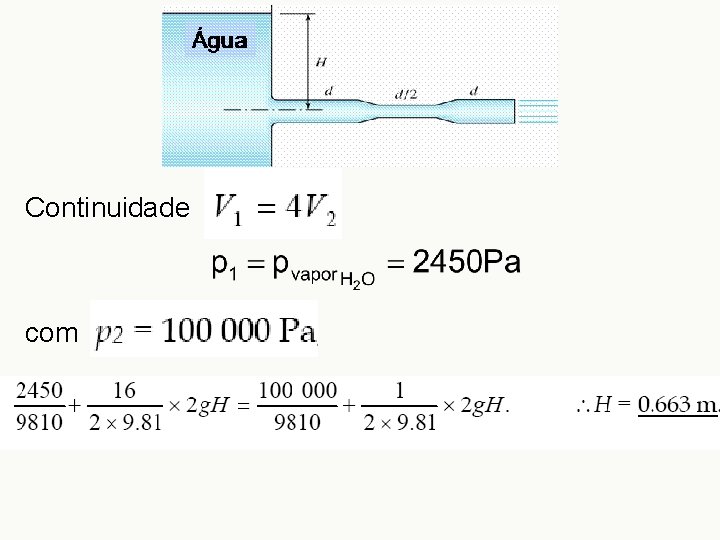

Continuidade com
