Aula 13
Blocos de Ancoragem
Definição Trata-se da confecção de blocos, em concreto simples ou armado utilizados nas redes de distribuição de água, nas adutoras, nos pontos de deflexão e de mudança de diâmetro, nas instalações de aparelhos, peças especiais e conexões com juntas elásticas, nos terminais de linha e nos trechos inclinados sujeitos a deslizamento, com o objetivo de absorver os esforços resultantes da pressão exercida pela água nos mesmos.

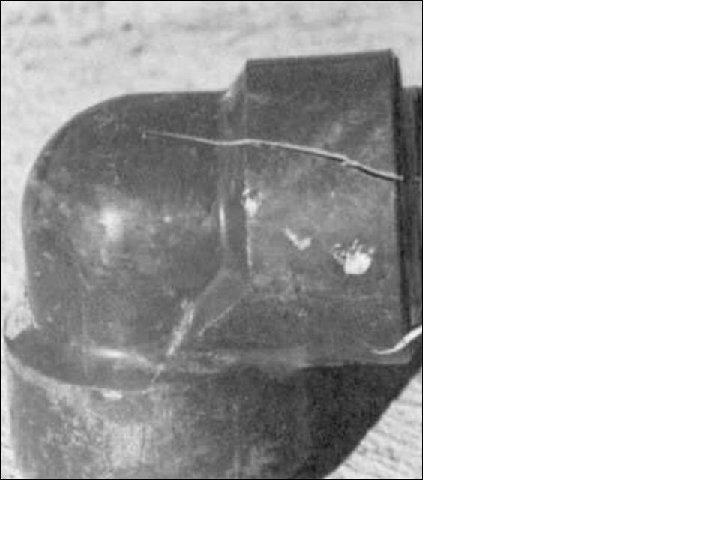

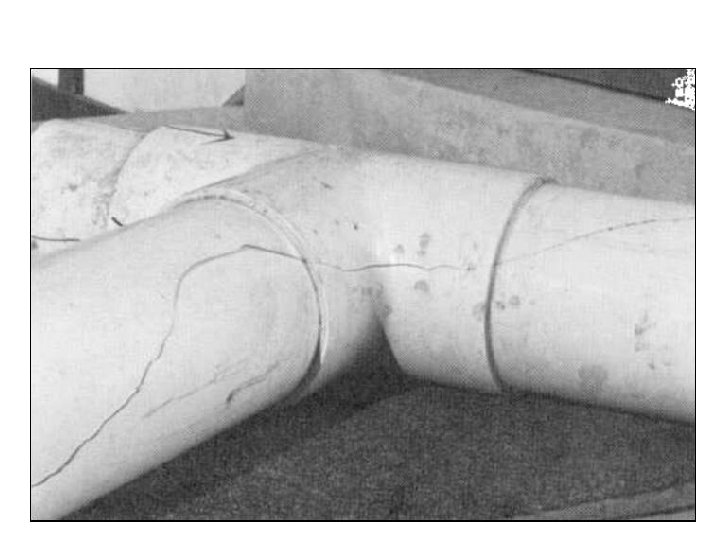

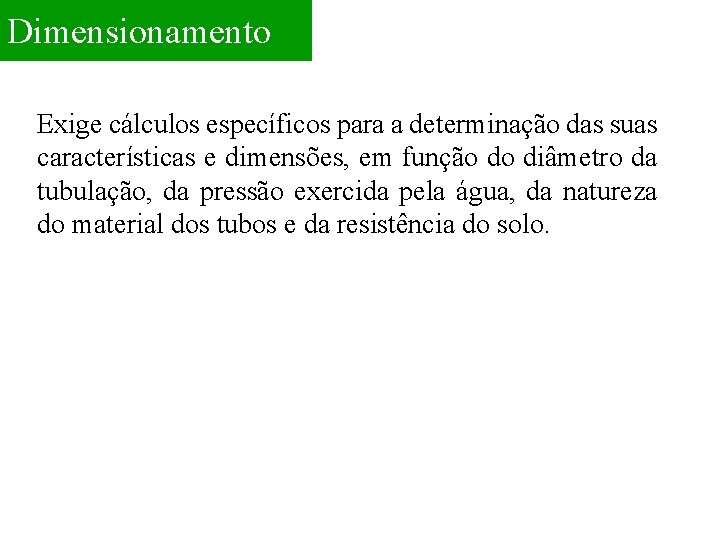

Dimensionamento Exige cálculos específicos para a determinação das suas características e dimensões, em função do diâmetro da tubulação, da pressão exercida pela água, da natureza do material dos tubos e da resistência do solo.
Equações Fundamentais Conservação de massa Conservação de Energia Conservação de quantidade movimento
Determinação das Forças: Pressão Quantidade de movimento Reação
Procedimento para o Cálculo z Passo 1 – Selecione os eixos x y Passo 2 – Determine as pressões, velocidades e/ou vazões em um ponto específico Passo 3 – Determine as forças usando as Equações Fundamentais Passo 4 – Determine a condição do solo (instalação subterrânea) Passo 5 – Calcule a dimensão do bloco de ancoragem (peso)

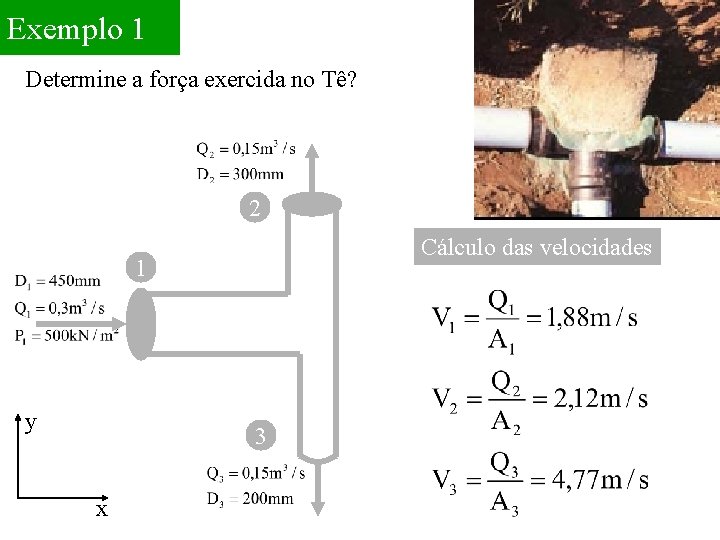

Exemplo 1 Determine a força exercida no Tê? 2 Cálculo das velocidades 1 y 3 x
Exemplo 1 Aplicando a Eq. Energia para Encontrar p 2 2 1 y 3 x
Exemplo 1 Aplicando a Eq. Energia para Encontrar p 3 2 1 y 3 x
Cálculo das forças de pressão na direção X Exemplo 1 2 1 y Cálculo das forças de pressão na direção Y 3 x
Cálculo Forças de Momentum direção X Exemplo 1 2 1 y Cálculo Forças de Momentum direção Y 3 x
Exemplo 1 Cálculo da Forças Resultante (Reação) 2 1 FRx FRy y 3 x FR

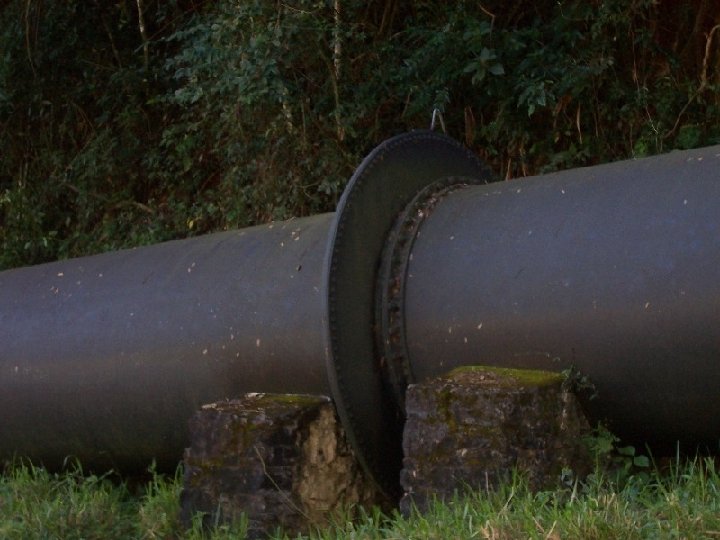

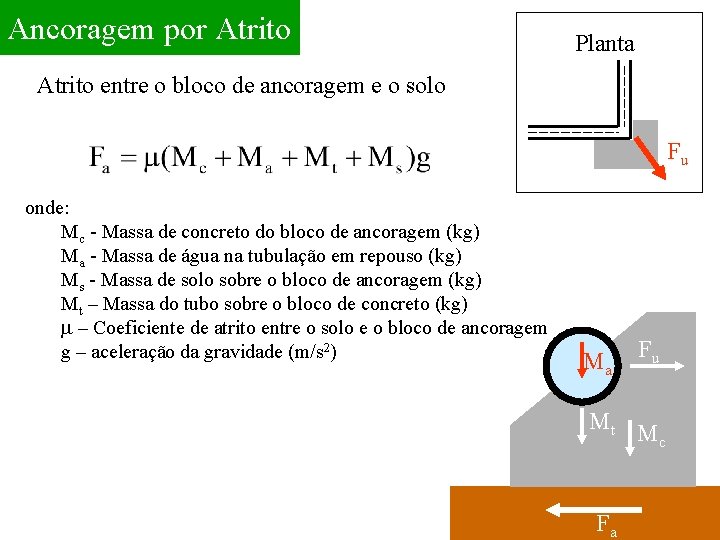

Ancoragem por Atrito Planta Atrito entre o bloco de ancoragem e o solo Fu onde: Mc - Massa de concreto do bloco de ancoragem (kg) Ma - Massa de água na tubulação em repouso (kg) Ms - Massa de solo sobre o bloco de ancoragem (kg) Mt – Massa do tubo sobre o bloco de concreto (kg) m – Coeficiente de atrito entre o solo e o bloco de ancoragem g – aceleração da gravidade (m/s 2) Ma Fu Mt M c Fa
Cálculo da Restrição Coeficiente de atrito entre bloco e o solo Solo Coef. Atrito m Areia e pedregulho sem silte e sem argila 0, 50 Areia argilosa 0, 40 Argila dura 0, 35 Argila úmida 0, 3 O coeficiente de atrito (m) é afetado pelo grau de compactação e umidade!!!
Exemplo 2 Calcule o volume de um bloco de ancoragem em concreto capaz de resistir a uma força resultante horizontal Fu = 400 k. N. O terreno é areia argilosa. Desprezar a Ma, Mt e Ms. Fu

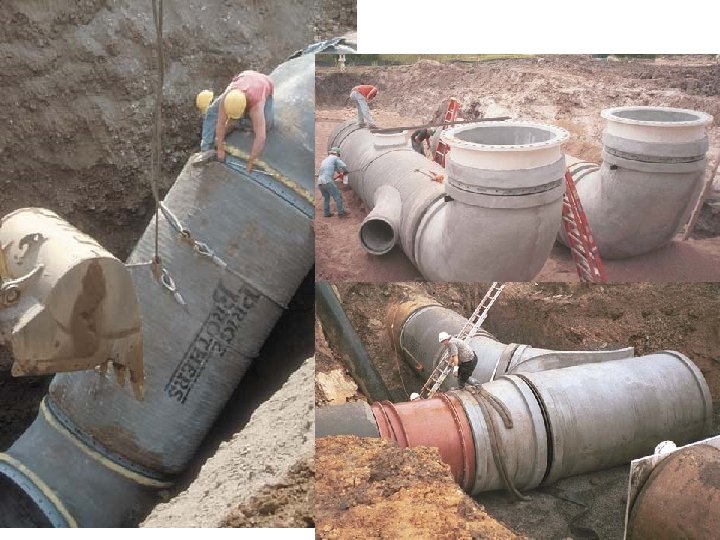

Preparação da peça

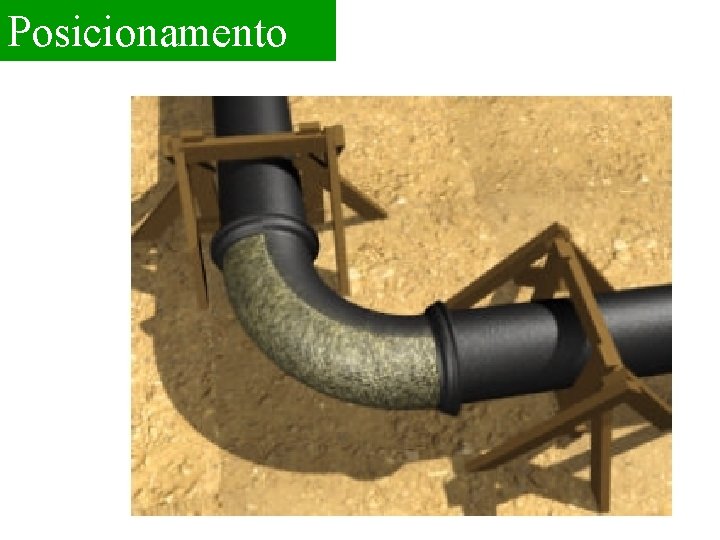

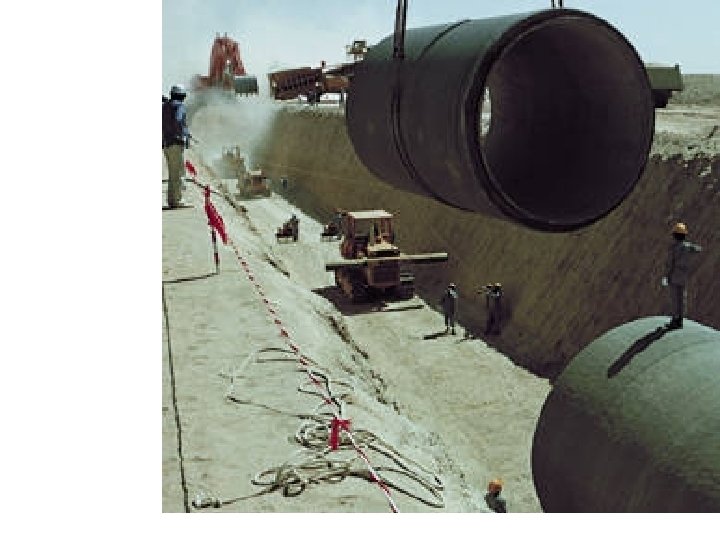

Posicionamento
Montagem das formas e da armação
Concretagem do bloco
Concretagem do bloco
Desforma do bloco
Bloco concluído

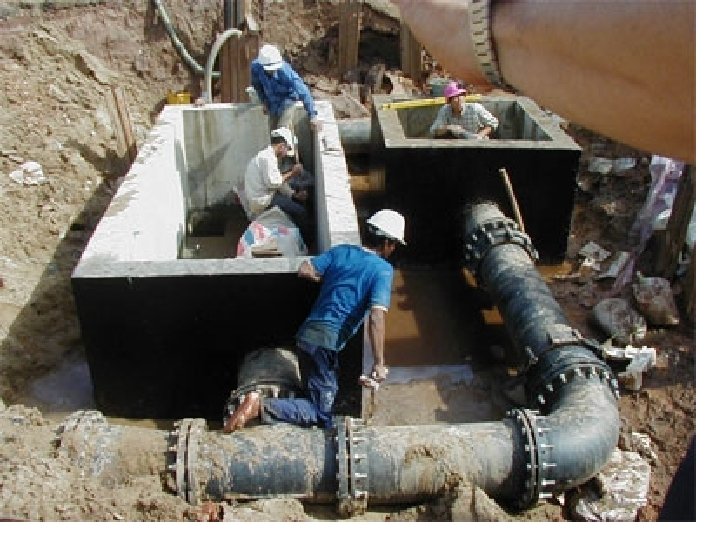

Ancoragem de registros
