AULA 08 DUREZA ROCKWELL PROF Elias Junior TECNOLOGIA
- Slides: 17
AULA 08 DUREZA ROCKWELL PROF: Elias Junior TECNOLOGIA MEC NICA 1
Introdução Em 1922, Rockwell desenvolveu um método de ensaio de dureza que utilizava um sistema de pré-carga. Este método apresenta algumas vantagens em relação ao ensaio Brinell, pois permite avaliar a dureza de metais diversos, desde os mais moles até os mais duros. 2
Vantagem O ensaio Rockwell, que leva o nome do seu criador, é hoje o processo mais utilizado no mundo inteiro, devido à rapidez e a facilidade de execução e isenção de erros humanos, Facilidade em detectar pequenas diferenças de durezas e pequeno tamanho da impressão. 3
Processo de ensaio O método Rockwell é um método de medição direta da dureza, sendo um dos mais utilizados em industrias. A carga do ensaio é aplicada em etapas primeiro se aplica uma pré-carga, para garantir um contato firme entre o penetrador e o material ensaiado Depois aplica-se a carga do ensaio propriamente dita. 4
Processo de ensaio � � � � � A leitura do grau de dureza é feita diretamente num mostrador acoplado à máquina de ensaio, de acordo com uma escala predeterminada. 1º passo: aproximar a superfície do corpo de prova do penetrador. 2º passo: submeter o corpo de prova a uma précarga (carga menor). 3º passo: aplicar a carga maior até o ponteiro parar. 4º passo: retirar a carga maior e fazer a leitura do valor indicado no mostrador, na escala 5

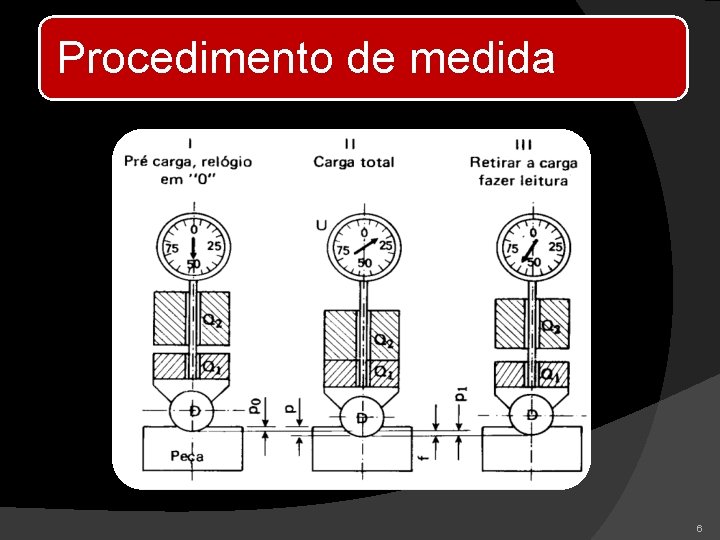

Procedimento de medida 6
Zuick Roel 7
Painel 8
Escalas de dureza Rockwell 9
EQUIPAMENTO PARA ENSAIO DE DUREZA ROCKWELL A máquina padrão mede a dureza Rockwell normal e é indicada para avaliação de dureza em geral. Utiliza-se uma pré-carga de 10 kgf e a carga maior pode ser de 60, 100 ou 150 kgf. A máquina mais precisa mede a dureza Rockwell superficial, e é indicada para avaliação de dureza em folhas finas ou lâminas, ou camadas superficiais de materiais. Pré-carga de 3 kgf e a carga maior pode ser de 15, 30 ou 45 kgf 10
Durômetro 11
O valor da Dureza Rockwell � É um número arbitrário proporcional à profundidade de penetração. � O número de dureza é sempre citado com o símbolo HR seguido da escala utilizada (Ex: 68 HR) 12
Leitura O número de dureza Rockwell deve ser seguido pelo símbolo HR, com um sufixo que indique a escala utilizada. � Exemplo: a interpretação do resultado 64 HRC: � 64 é o valor de dureza obtido no ensaio; � HR indica que se trata de ensaio de dureza Rockwell; � a última letra, no exemplo C, indica qual a escala empregada � 13
PROFUNDIDADE DE PENETRAÇÃO De modo geral, a espessura mínima do corpo de prova deve ser 17 vezes a profundidade atingida pelo penetrador É possível obter a medida aproximada da profundidade (P), a partir do valor de dureza indicado na escala da máquina de ensaio, utilizando as fórmulas a seguir 14
FORMULAS Penetrador de diamante: HR normal: P = 0, 002 x (100 - HR) HR superficial: P = 0, 001 x (100 - HR) Penetrador esférico: HR normal: P = 0, 002 x (130 - HR) HR superficial: P = 0, 001 x (100 - HR) 15
Exemplo Qual deve ser a espessura mínima de uma chapa que será submetida ao ensaio de dureza Rockwell para um material com dureza esperada de 80 HRB? Escala B → Penetrador esférico Fórmula: P = 0, 002 x (130 - HR) = 0, 002 x (130 – 80) 0, 1 mm Espessura mínima = 17 x P = 17 x 0, 1 = 1, 7 mm 16

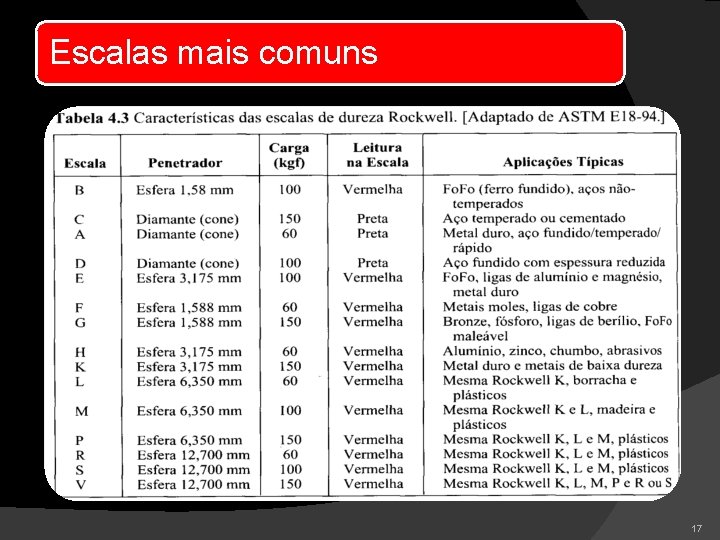

Escalas mais comuns 17
