Aula 02 Classificao das Redes Classificao das Redes
- Slides: 44
Aula 02 Classificação das Redes
Classificação das Redes • Critérios – Topologia Física – Dimensão/Abrangência/Extensão – Tecnologia de Comutação – Paradigma (Tipo de Conexão)
Classificação das redes CRITÉRIOS TOPOLOGIA FÍSICA ÁREA DE ABRANGÊNCIA TECNOLOGIA DE COMUTAÇÃO TIPO DE CONEXÃO 3
Classificação das redes CRITÉRIOS TOPOLOGIA FÍSICA ÁREA DE ABRANGÊNCIA TECNOLOGIA DE COMUTAÇÃO TIPO DE CONEXÃO 4

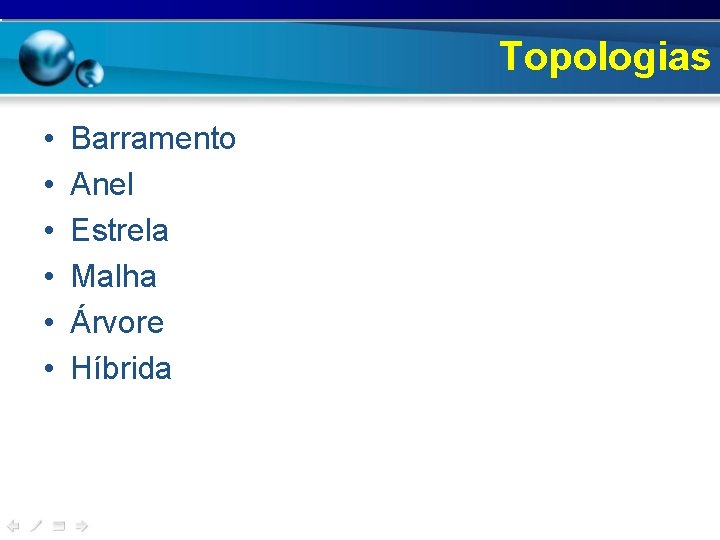

Topologias • • • Barramento Anel Estrela Malha Árvore Híbrida
Quanto à topologia física Topologia Barramento Todos os nós são conectados diretamente na barra de transporte, sendo que o sinal gerado por uma estação propaga-se ao longo da barra em todas as direções. Vantagens: • Menor custo Desvantagens: • Colisões freqüentes • Difícil localizar falhas • Robustez prejudicada 6
Quanto à topologia física Barramento – O meio de transmissão é único, logo: • Todos os nós ouvem o barramento • Placas de rede são passivas, pois não precisam retransmitir a informação que recebem, a informação morre no nó • Quanto mais computadores, pior o desempenho • Implementação física: Cabos coaxiais (10 Base 2, 10 Base 5) e conectores BNC
Quanto à topologia física Barramento • Vantagens – Usa a menor quantidade possível de cabo – O layout dos cabos é extremamente simples – Devido à simplicidade do cabeamento, é fácil instalar e modificar – É fácil de estender, aumentando a quantidade de estações.
Quanto à topologia física Barramento • Desvantagens – Identificação e isolamento de falhas é muito difícil – Baixa de segurança
Quanto à topologia física Topologia Anel token Cada dispositivo possui uma conexão dedicada somente com dois dispositivos próximos dele. O sinal trafega ao longo do anel até alcançar o destino. Vantagens: • Fácil instalação e acréscimo de pc. • Não possui colisões. Desvantagens: • Tráfego unidirecional • Robustez prejudicada • Desconexão de uma máquina prejudica toda a rede O sinal token ou “permissão para transmitir” passa de estação para estação. 10
Quanto à topologia física Anel – Canal de comunicação circular – Placas de redes são ativas, clientes recebem a informação e a retransmitem para os demais – Uma máquina com problemas afeta o desempenho das outras, por isso: • Pedem um esquema de redundância • Geralmente são construídos pelo menos 2 anéis
Quanto à topologia física Anel • Vantagens – Menor consumo de cabo – Menor custo inicial de cabeamento
Quanto à topologia física Anel • Desvantagens – A falha de qualquer nó significa a falha da rede inteira – O diagnóstico de falhas é difícil – A reconfiguração da rede, quer para acrescentar, quer para retirar nós é mais complicada.
Quanto à topologia física Topologia Estrela Cada dispositivo comunica-se dedicadamente a um controlador ou concentrador no centro da estrutura. Vantagens: • Custo mais acessível em relação à malha • Fácil instalação e detecção de falhas • Quantidade menor de cabos (rel. malha) • Robustez Desvantagens: • Se o elemento centralizador falhar, o sistema fica comprometido • Colisões freqüentes Hub ou switch 14
Quanto à topologia física Estrela – Interfaces passivas, pode usar broadcast – Todos os dados transmitidos passam pelo nó central (núcleo da rede)

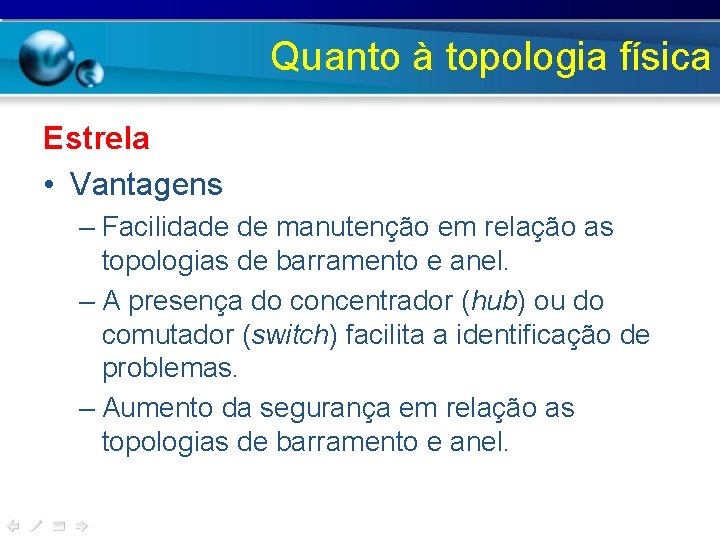

Quanto à topologia física Estrela • Vantagens – Facilidade de manutenção em relação as topologias de barramento e anel. – A presença do concentrador (hub) ou do comutador (switch) facilita a identificação de problemas. – Aumento da segurança em relação as topologias de barramento e anel.

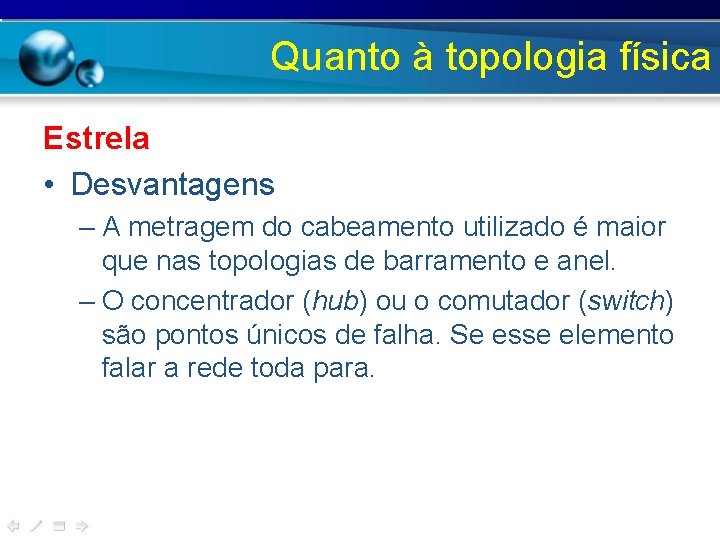

Quanto à topologia física Estrela • Desvantagens – A metragem do cabeamento utilizado é maior que nas topologias de barramento e anel. – O concentrador (hub) ou o comutador (switch) são pontos únicos de falha. Se esse elemento falar a rede toda para.
Quanto à topologia física Topologia Malha Cada dispositivo possui um link dedicado aos demais dispositivos da rede. Por dispositivo Vantagens: • Links dedicados • Privacidade e segurança • Robustez • Fácil identificação de falhas Desvantagens: • Cabeamento excessivo • Quantidade de interfaces E/S • Custo do hardware 18
Quanto à topologia física Malha (Mesh) – Os computadores se ligam diretamente e independentemente a todos os outros – Quando há uma relação de um para todos em cada nó, é chamada fullmesh – Redundância – Implementação muito cara – Utilizada em backbones de rede
Quanto à topologia física Topologia árvore (tree) ou hierárquica Esta topologia é baseada em hubs ou dispositivos de ligações, os quais permitem uma estruturação hierárquica de várias redes ou sub-redes. 20
Quanto à topologia física Topologia árvore (tree) ou hierárquica – Composta por vários níveis hierárquicos – Suas ramificações tendem a convergir para uma raiz – Isenta de Loops • Ex. : PSTN
Quanto à topologia física Topologia Híbrida ou Mista Comporta vários tipos de topologias para interligação dos dispositivos Ex: Backbone Barramento + 1 anel + 1 estrela + 1 barramento 22
Quanto à topologia física Topologia Híbrida ou Mista – Composição das outras • Ex. : Internet
Topologia Física <> Lógica • Física => Mapeia a posição dos ativos de rede, juntamente com o percurso físico dos cabos, mesmo que desabilitados • Lógica => Mapeia o efetivo percurso da informação através da rede
Classificação das redes CRITÉRIOS TOPOLOGIA FÍSICA ÁREA DE ABRANGÊNCIA TECNOLOGIA DE COMUTAÇÃO TIPO DE CONEXÃO 25

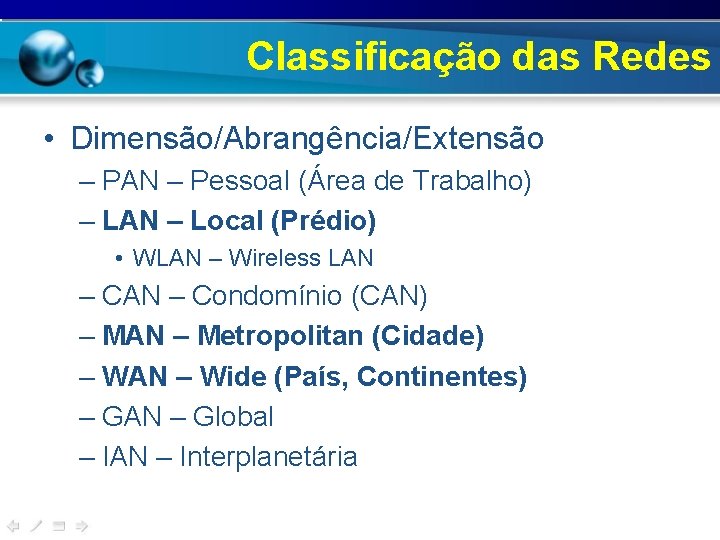

Classificação das Redes • Dimensão/Abrangência/Extensão – PAN – Pessoal (Área de Trabalho) – LAN – Local (Prédio) • WLAN – Wireless LAN – Condomínio (CAN) – MAN – Metropolitan (Cidade) – WAN – Wide (País, Continentes) – GAN – Global – IAN – Interplanetária
Quanto à área de abrangência PAN - Personal Area Network • Área de Trabalho • Popularizou-se com o advento do Bluetooth • Porém não se limita a redes wireless, incluindo também os cabos que conectam os periféricos • 1 a 10 m
Quanto à área de abrangência LAN - Local Area Network Redes Locais • Redes privadas • Área relativamente pequena: edifício ou prédio • Redes domésticas, ou comerciais de pequeno porte • Basicamente compartilhamento de recursos Internet 28
Quanto à área de abrangência LAN - Local Area Network • Uma sala ou prédio completo • 10 a 100 m – WLAN - Wireless LAN
Quanto à área de abrangência CAN – Campus Area Network – Condomínio
Quanto à área de abrangência MAN - Metropolitan Area Network Redes Metropolitanas • Privada ou Pública • Cobertura de uma área metropolitana • Redes de franquias, universidades, escolas e órgãos do governo municipal • Pode conectar LAN’s Anel de fibra óptica BH RTPC 31
Quanto à área de abrangência MAN - Metropolitan Area Network • Vários prédios espalhados por uma região metropolitana – Cidade
Quanto à área de abrangência WAN - Wide Area Network São Paulo Redes de longo alcance • Públicas ou privadas • Interligação de sites distantes • Redes corporativas de longo alcance • mbito nacional, continental ou mundial • Internet • SERPRO (Serviço Federal de Processamento de Dados) BH WAN MAN RTPC 33
Quanto à área de abrangência WAN - Wide Area Network – País, Continentes GAN (Global) IAN (Interplanetária)
Outras Terminologias WLAN – Wireless Local Area Network Rede Local sem fio • Utilizam sinais de rádio ou infra-vermelho para enviar os pacotes de dados através do ar. • PWLAN - Public Wireless Local Área Network. • Exemplos: WLAN: Redes Domésticas PWLAN: Cybercafé, Shoppings, Aeroportos 35
Quanto à área de abrangência 36
Dimensão/Abrangência/Extensão
Classificação das redes CRITÉRIOS TOPOLOGIA FÍSICA ÁREA DE ABRANGÊNCIA TECNOLOGIA DE COMUTAÇÃO TIPO DE CONEXÃO 38
Quanto à tecnologia de comutação Comutação Técnica utilizada para estabelecer uma conexão temporária entre múltiplas origens e múltiplos destinos Método de distribuição da informação pela rede. 39
Quanto à tecnologia de comutação Circuitos: um circuito “físico” é efetivamente estabelecido durante a conexão (tipicamente conexão telefônica). Mensagens: as mensagens trafegam de forma íntegra, (não segmentada) por uma seqüência de nós. Pacotes: as mensagens trafegam de forma segmentada entre os nós da rede. 40
Classificação das redes CRITÉRIOS TOPOLOGIA FÍSICA ÁREA DE ABRANGÊNCIA TECNOLOGIA DE COMUTAÇÃO TIPO DE CONEXÃO 41
Paradigma – Ponto-a-ponto (ou Ad-hoc) – Cliente-servidor
Paradigma – Ponto-a-ponto (ou Ad-hoc) • Sem hierarquia (Todas as estações recebem requisições e entregam serviços) • Funções iguais • Mais simples • Uso tradicionalmente pessoal
Paradigma • Cliente-servidor – Um ou mais computadores centrais (servidores) que provêem serviços para os outros (workstations) – Uso tradicionalmente corporativo
