Augustin Thierry Blois Lycée des métiers

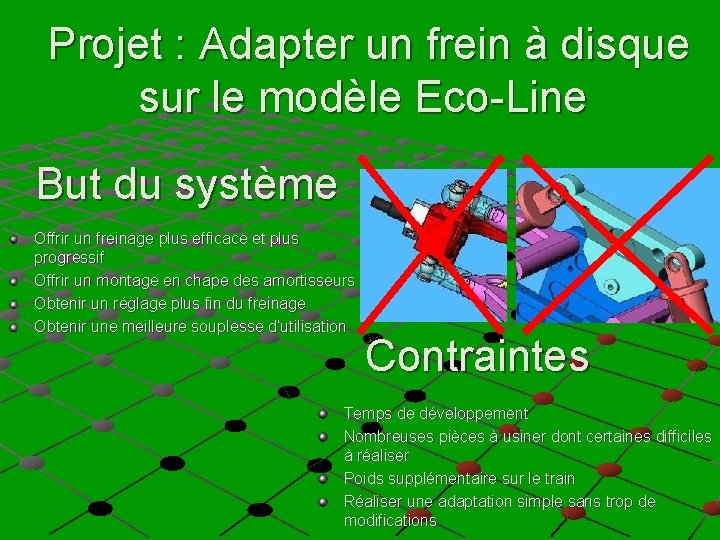

Projet : Adapter un frein à disque sur le modèle Eco-Line But du système Offrir un freinage plus efficace et plus progressif Offrir un montage en chape des amortisseurs Obtenir un réglage plus fin du freinage Obtenir une meilleure souplesse d’utilisation Contraintes Temps de développement Nombreuses pièces à usiner dont certaines difficiles à réaliser Poids supplémentaire sur le train Réaliser une adaptation simple sans trop de modifications

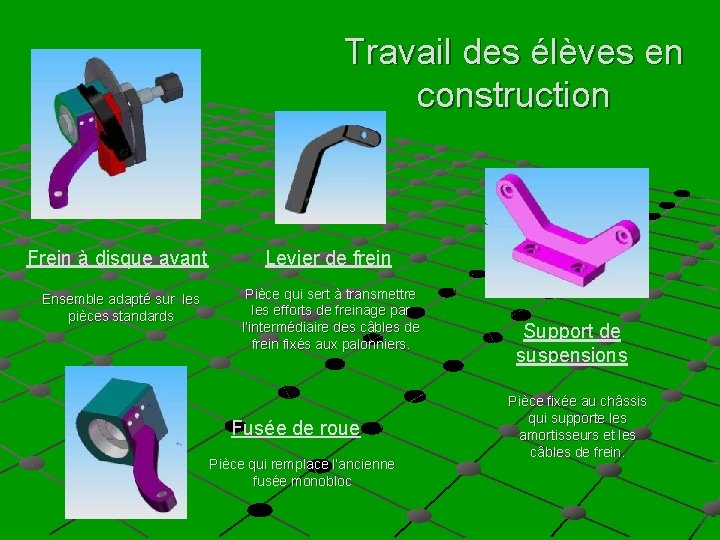

Travail des élèves en construction Frein à disque avant Levier de frein Ensemble adapté sur les pièces standards Pièce qui sert à transmettre les efforts de freinage par l’intermédiaire des câbles de frein fixés aux palonniers. Fusée de roue Pièce qui remplace l’ancienne fusée monobloc Support de suspensions Pièce fixée au châssis qui supporte les amortisseurs et les câbles de frein.

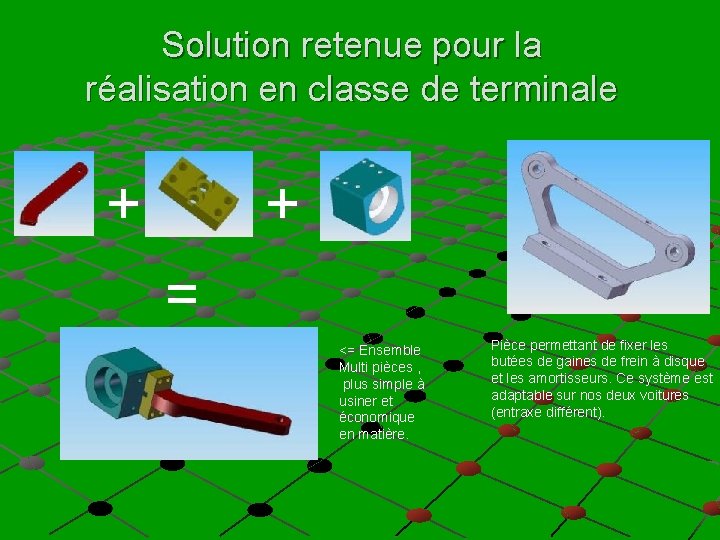

Solution retenue pour la réalisation en classe de terminale + + = <= Ensemble Multi pièces , plus simple à usiner et économique en matière. Pièce permettant de fixer les butées de gaines de frein à disque et les amortisseurs. Ce système est adaptable sur nos deux voitures (entraxe différent).

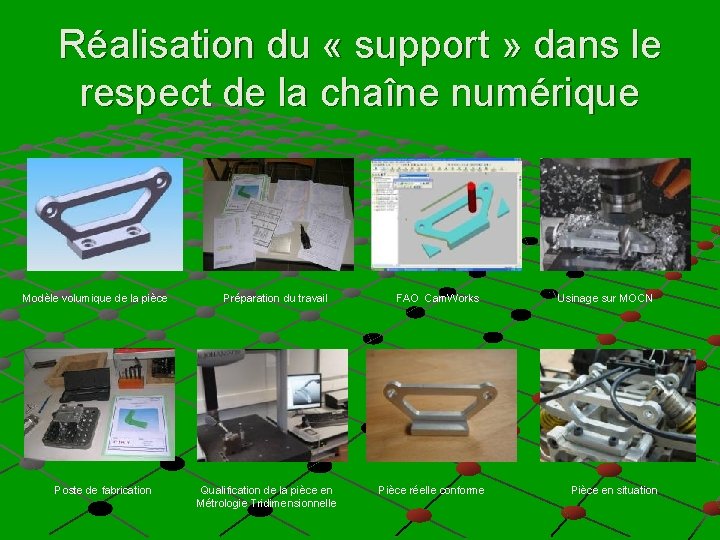

Réalisation du « support » dans le respect de la chaîne numérique Modèle volumique de la pièce Poste de fabrication Préparation du travail Qualification de la pièce en Métrologie Tridimensionnelle FAO Cam. Works Pièce réelle conforme Usinage sur MOCN Pièce en situation

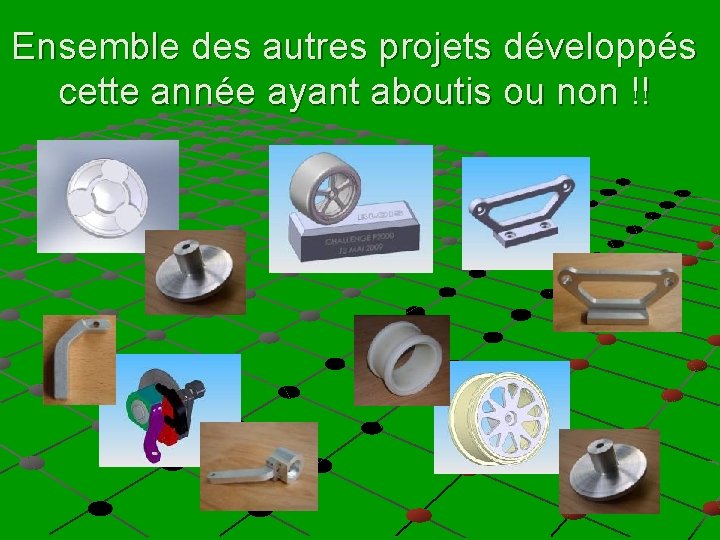

Ensemble des autres projets développés cette année ayant aboutis ou non !!
