AUGIER TIT votre nergie Prsentation du concept de
- Slides: 30
AUGIER® TIT. . . votre énergie. . . Présentation du concept de Haute Tension Intermédiaire AUGIER : distribution électrique sur grande distance pour l’éclairage public. Applications. . . Calculs. . . Références. . . Augier Faire Echap pour sortir de la présentation 1 sommaire > navigation >
glossaire TIT ; Tension Intermédiaire Transportée la TIT englobe les Tensions de Transport. BTM; Basse Tension Maximum < 1000 Volts HTI ; Haute Tension Intermédiaire 1000 Volts > U < 6, 6 KV Augier b Faire Echap pour sortir de la présentation 2
Distribution électrique pour l’éclairage public sur grande distance autoroutes, tunnels, ponts, aéroports. . . Augier 3
I. TIT ; généralités LES NIVEAUX DE TENSION : 3, 200 V -> réseaux monophasés 5, 500 V -> réseaux triphasés A la demande: de 1 k. V à 6. 6 k. V ou 950 V pour le niveau de basse tension maximum classe d’isolation: 7, 200 V Augier 4
I. TIT ; généralités Avantages de la solution TIT : Meilleure mise en phase des paramètres ‘puissance’ & ’distance’. . . Section des câbles plus faible (< 50 mm²). . . Distance: de 1 km à 20 km de distribution. . . Perte en ligne réduite. . . Flexibilité de maintenance : Les réseaux TIT peuvent être interconnectés. . . Un seul poste de transformation avec commande de l’éclairage centralisé. . . Augier 5
I. TIT ; généralités SOLUTION TIT AUGIER: < Voir PROJET DOURGES < Voir PROJET TRAINING CENTER Augier 6
I. TIT ; généralités Pour obtenir la TIT : Depuis la Haute Tension (10. . . 22 k. V) grâce à une sous station abaisseuse avec toutes les protections HTA avec commande et protection de réseau(x) en TIT Depuis la Basse Tension (127. . . 415 V) grâce à une sous-station élévatrice avec la commande et les protections BTA avec protection de réseau(x) en TIT < Voir ANNEXE A 2 Augier 7
II. TIT: principe De la Haute Tension (10. . . 22 k. V) - puissance >200 k. VA - sous-station HTA/TIT - commande sur TIT. câble TIT faible section - sous-station TIT/BTA. câble BT section réduite < Voir COMMENT Augier 8
II. TIT: principe Comparatif de solutions 7 km d’autoroute pour 400 k. VA 5 postes HT/BT, câbles 16 & 25 mm², terre 25 mm² total solution BT = 493. 200 € 1 poste HT/HTI, 58 sous-stations enterrables HTI/BT total solution HTI = 371. 043 € => économie à l’installation : 122. 148 € GAIN : 25% < Voir PROJET MALAYSIE Augier 9
II. TIT: principe De la Basse Tension (127. . . 415 V) - puissance < 200 k. VA - sous-station BT/TIT - commande sur la BT. câbles TIT section faible - sous-station TIT/BT. câble BT section réduite < Voir COMMENT Augier 10
II. TIT: principe & comparatif Deux pompes à 800 m armoire BT + 3 x 150+70 1600 m de câble mm² Total BT = 53. 357 € Eclairage aires de repos 4 comptages BT 3200 m de 2 x 240 mm² Total BT = 227. 149 € poste élévateur 50 k. VA TED TTT 32 k. VA 800 m câble HTI 6 k. V en 3 x 10 mm² poste élévateur 36 k. VA 8 x TEE 8 k. VA 6700 m câble HTI 6 k. V en 2 x 6 mm² Total HTI = 29. 728 € Total HTI = 170. 743 € => GAIN : 44% < Voir ANNEXE A 1 => GAIN: 25% Augier 11
II. TIT: principe Transport de la TIT - plusieurs départs depuis le Poste de livraison de la TIT Récupération de la BT - près de l ’utilisation, par sous-station TIT/BT - câbles BT courts et de sections réduites < Voir. TUNNEL SNCF Augier 12

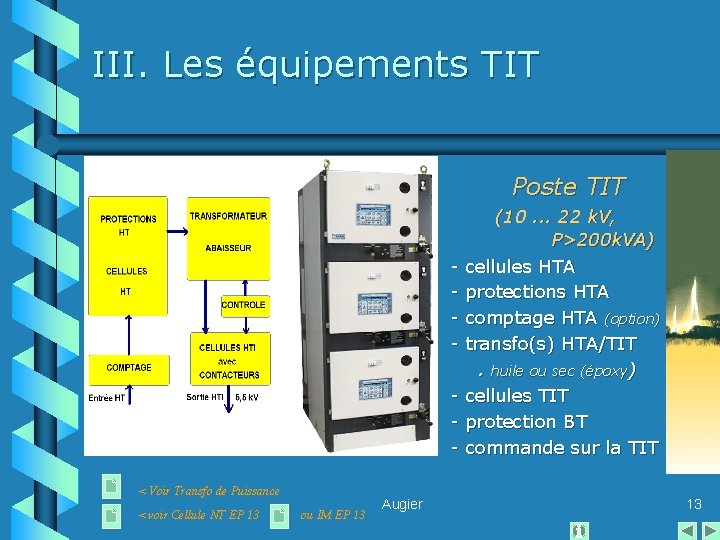

III. Les équipements TIT Poste TIT < Voir Transfo de Puissance < voir Cellule NT EP 13 ou IM EP 13 Augier (10. . . 22 k. V, P>200 k. VA) cellules HTA protections HTA comptage HTA (option) transfo(s) HTA/TIT. huile ou sec (époxy) cellules TIT protection BT commande sur la TIT 13
III. Les équipements TIT Poste BT/TIT (127. . . 415 V, P<200 k. VA) - sectionnement BT protections BT commande sur BT comptage BT (option) - transfo(s) BT/TIT. Huile ou sec (vernis) - cellules TIT - protection TIT < Voir notice PTI < Voir Transfo TTHI Augier 14

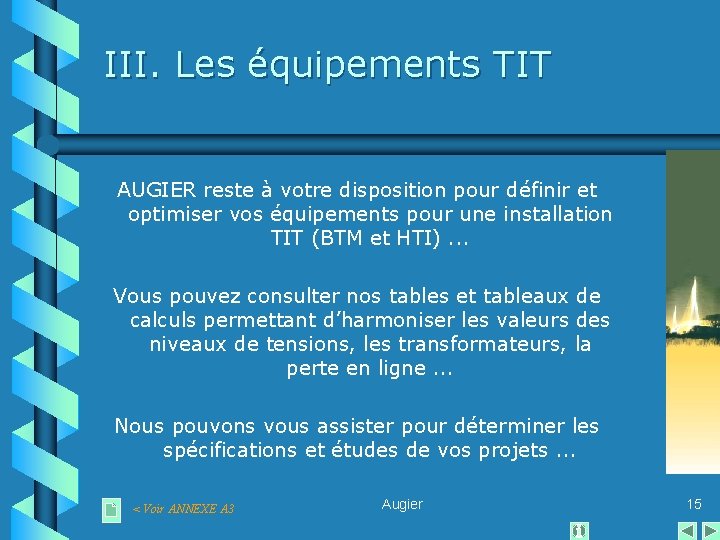

III. Les équipements TIT AUGIER reste à votre disposition pour définir et optimiser vos équipements pour une installation TIT (BTM et HTI). . . Vous pouvez consulter nos tables et tableaux de calculs permettant d’harmoniser les valeurs des niveaux de tensions, les transformateurs, la perte en ligne. . . Nous pouvons vous assister pour déterminer les spécifications et études de vos projets. . . < Voir ANNEXE A 3 Augier 15

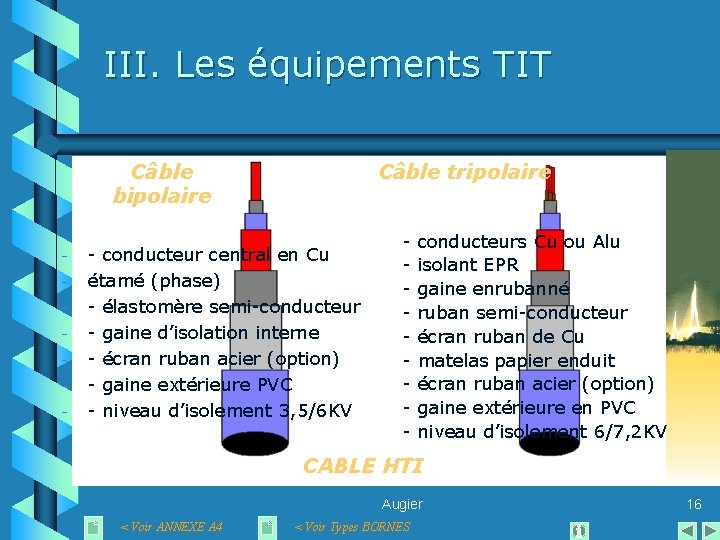

III. Les équipements TIT Câble bipolaire - Câble tripolaire - conducteur central en Cu étamé (phase) - élastomère semi-conducteur - gaine d’isolation interne - écran ruban acier (option) - gaine extérieure PVC - niveau d’isolement 3, 5/6 KV - conducteurs Cu ou Alu isolant EPR gaine enrubanné ruban semi-conducteur écran ruban de Cu matelas papier enduit écran ruban acier (option) gaine extérieure en PVC niveau d’isolement 6/7, 2 KV CABLE HTI Augier < Voir ANNEXE A 4 < Voir Types BORNES 16
III. Les équipements TIT Postes TIT/BT - protection TIT: fusibles transformateur huile protection BT: . fusibles ou disjoncteur. sonde thermique TN - transfo. Mono ou Tri: . 0, 4 à 100 KVA. IP 68 (immergeable) - continuité du réseau TIT - outils de sécurité MALT < Voir MODULOBLOC < Voir Transfo TED Augier 17
IV. Applications TIT Eclairage public Autres applications Lampes à décharges pour zones industrielles, parcs de …. . , routes, autoroutes (péages, aires de repos) Distribution électrique usines Tunnels, ponts, signalisation Parkings, hypermarchés, . . . Aéroports Alimentation radar, flash, aides à la navigation, … Alimentation des panneaux lumineux de signalisation au sol, . . . Eclairage des parkings, magasins de stockage, . . . Alimentation électrique de pompes, vannes et portes Surveillance (vidéo) Equipements des ports Applications militaires Circuits d’urgence dans les centrales électriques Edifices publics, hôtels, résidences, buildings, … Transporteurs, mines, . . . < Voir ANNEXE A 5 Augier 18
IV. Applications TIT Augier 19
V. Variation-Régulation HTI AVANTAGES Economies d’installation: pas d’éclateurs, pas de ballast spécial. . . Economies d’utilisation: économie d’énergie par la baisse du flux lumineux. . . Economies de maintenance: moins de contraintes sur circuits, U max régulation, flux lumineux uniforme, augmentation de la durée de vie des lampes. . . < Voir VARIATEUR ROME Augier 20
V. Variation- Régulation HTI PRINCIPE - démarrage éclairage - variateur U minimum - contacteur enclenché - 6’ préchauffage lampes - variateur U nominale - éclairage nuit profonde, minimum, flux lumineux réduit U - variateur U nominale < Voir notice générale Variateur Augier 21
V. Variation-Régulation HTI Economie avec un variateur HTI: Economie avec un variateur BT: consommation/an 60 k. W -> 10. 670 € consommation/an 300 k. W -> 53. 353 € instal. Variateur BT 9. 146 € instal. Variateur HTI 35. 060 € économie d’énergie 2. 286 € / an économie d’énergie 11. 432 € / an amortis en 4 ans amortis en 3 ans < Voir Variateur Electronique < Voir Variateur BT à induction < Voir Variateur HTI Augier 22
V. Variation-Régulation HTI Variateur Basse Tension d’éclairage public Type VEM et VET: optimisation du coût énergétique sur les réseaux de distribution d’éclairage basse tension. < Voir Variateur OPTIMOFLUX Augier 23
VI. Télécommande TIT (STEP) AVANTAGES TELECOMMANDE EN ECLAIRAGE PUBLIC Télécom. POSTE HTA ou BTA / TIT Tableau d’éclairage public Modem RS 232 Emetteur By pass Contrôle par transformateur, contrôle par lampe possible. Alarmes automatiques Un seul modem RTC Transformateur TIT / BT By pass Transfo. TIT / BT suivant Récepteur < Doc STEP < Photos STEP PRINCIPE Récepteur Coffret Comm. courant porteur Systèmes standard BT Récepteur Lampes SHP < Principe STEP By-pass TIT/BT Supervision centralisée Augier 24
VII. CONTRÔLE COMMANDE TIT PRINCIPE CONTROLE COMMANDE pour l’éclairage public POSTE DE SUPERVISION PC Superviser une installation TIT : - Supervision du poste TIT Modems Fibre optique ou réseau RTC - et (ou) Supervision de la télécommande par courant porteur STEP AVANTAGES Modems Contrôleur ou automate Module de communication Supervision du poste TIT Supervision du STEP POSTE TIT < Supervision exemple Supervision réalisée par le fabricant des matériels de poste, réseau et télécommande. Augier 25
VIII. Références AUGIER TIT EUROPE ASIE > 1000 km autoroutes Euro. Tunnel (FR/GB) Disneyland Paris Pont de Normandie Centrale nucléaire de Guang Dong en Chine Nouvel aéroport Chek Lap Kok à Hong Kong Autoroutes du Jiangsu (RP de Chine) Tunnel du Grand Sasso Aéroport Roissy CDC Autoroutes Malaisie (Projets PLUS) ZI. Swatch-mobile Villes nouvelles; Marne, Evry. . . Augier 26
VIII. Références AUGIER TIT < Voir Pont CHENG < Voir HTI XING Augier 27
AUGIER® TIT. . . … votre énergie … une équipe à votre service AUGIER sa ZI Carros - BP 131 06513 CARROS cedex phone; +33 4 92 08 62 00 fax; +33 4 93 29 01 40 www. augier. com Augier b Faire Echap pour sortir de la présentation 28
Sommaire cliquez sur un lien pour accéder au chapitre I TIT; généralités p. 4 II TIT; principe p. 8 III Les équipements TIT p. 13 IV Applications TIT p. 18 V Régulation HTI p. 20 VI Télécommande HTI ( STEP) p. 24 VII Contrôle commande TIT p. 25 VIII Références AUGIER TIT p. 26 Augier b Faire Echap pour sortir de la présentation 29
Accessoires TIT cliquez sur un lien pour accéder au document I - bornes pour transfo. TED Bipolaire pour MMB - modèle B Bipolaire pour MMX - modèle X universel Bipolaire BT pour MMB - MMX - MTT Tripolaire droite pour MTT - TTT (câbles à ceinture) Tripolaire coudée pour MTT - TTT (câbles à ceinture) Tripolaire droite pour MTT - TTT (câbles unipolaires torsadés) Tripolaire coudée pour MTT - TTT (câbles unipolaires torsadés) Tétrapolaire BT pour TTT 2 - bornes pour MODULOBLOC MODULO TRI (câbles à ceinture) MODULO TRI (câbles torsadés) MODULO BI (câbles bipolaires concentriques) MODULO BI (câbles unipolaires torsadés) Augier 30
