Aufgabe 4 BC 400 m Ziel dieser Aufgabe
Aufgabe 4 BC 400 m • Ziel dieser Aufgabe ist es, aus ein paar wenigen Schichtgrenzen die Geologischen Verhältnisse zu rekonstruieren. • Als Hilfe ist bereits eine Streichlinie gegeben. • Wir sehen schnell, dass diese Linie die Grenze BC 400 m beschreibt. Gleichzeitig gibt sie uns auch Informationen über die Grenze CD 550 m.
Aufgabe 4 AB 550 m BC 400 m / CD 550 m • Eine weitere Streichlinie der Grenze AB lässt sich konstruieren. Diese nennen wir AB 550 m. • Wir sehen nun, dass alle „drei“ Linien parallel verlaufen. Daraus schließen wir, dass alle Schichten die gleiche Einfallsrichtung besitzen. • Unter der Annahme, dass sich die Raumlage der Schichten Bereich dieses Kartenblattes nicht ändert, können wir jetzt die restlichen Streichlinien konstruieren.
Aufgabe 4 • Zunächst vervollständigen wir die Streichlinien für die Grenze BC. Diese nennen wir BCXXX.
Aufgabe 4 • Zunächst vervollständigen wir die Streichlinien für die Grenze BC. Diese nennen wir BCXXX. • Dann suchen wir die Schnittpunkte der Streichlinien mit der jeweiligen Höhenlinie und erhalten dadurch die zu konstruierende Schichtgrenze.
• Zunächst vervollständigen wir die Streichlinien für die Grenze BC. Diese nennen wir BCXXX. • Dann suchen wir die Schnittpunkte der Streichlinien mit der jeweiligen Höhenlinie und erhalten dadurch die zu konstruierende Schichtgrenze. • Als nächsten machen wir das Gleiche für die Grenzen AB und CD.
• Zunächst vervollständigen wir die Streichlinien für die Grenze BC. Diese nennen wir BCXXX. • Dann suchen wir die Schnittpunkte der Streichlinien mit der jeweiligen Höhenlinie und erhalten dadurch die zu konstruierende Schichtgrenze. • Als nächsten machen wir das Gleiche für die Grenzen AB und CD. • Der nächste Schritt ist das Verbinden der Schnittpunkte für die einzelnen Schichtgrenzen und das Einfärben der Karte. Zunächst für Schicht A.

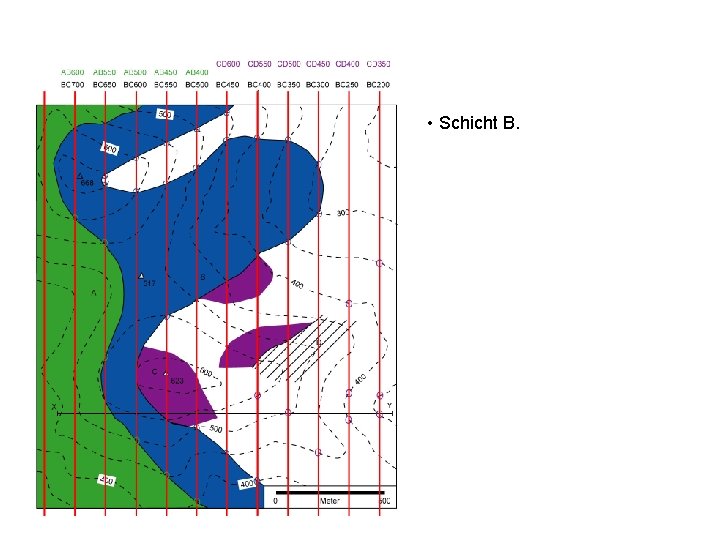

• Schicht B.
• Schicht B. • Schicht C
• Schicht B. • Schicht C • Und zum Schluss Schicht D.
• Als Letztes zeichnen wir jetzt das topographische und geologische Profil von X nach Y. Dazu legen wir das Millimeterpapier wie gewohnt an die Profillinie und übertragen die Schnittpunkte mit ihren Höhenangaben. • Da wir das Profil senkrecht zu den Streichlinien gelegt haben, sehen wir, dass wir nun auch ganz einfach das Einfallen der Schichten und deren Mächtigkeiten bestimmen können. W X E Y
