Aufbau Grundstlicher Aufbau Tastatur Maus Grundgert Netzteil Mainboard

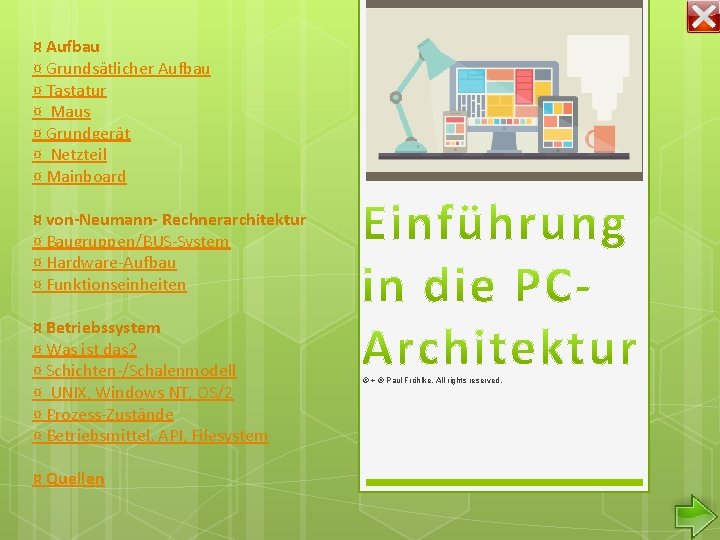

¤ Aufbau ¤ Grundsätlicher Aufbau ¤ Tastatur ¤ Maus ¤ Grundgerät ¤ Netzteil ¤ Mainboard ¤ von-Neumann- Rechnerarchitektur ¤ Baugruppen/BUS-System ¤ Hardware-Aufbau ¤ Funktionseinheiten ¤ Betriebssystem ¤ Was ist das? ¤ Schichten-/Schalenmodell ¤ UNIX, Windows NT, OS/2 ¤ Prozess-Zustände ¤ Betriebsmittel, API, Filesystem ¤ Quellen © + ® Paul Fröhlke. All rights reserved.

Grundsätzlicher Aufbau

Tastatur Anschluss seriell über speziellen Tastatur- Controller (AT- oder PS/2 -Anschluss) und über USB jede Taste besitzt "SCAN"-Code Taste drücken: MAKE-Code Taste loslassen: BREAK-Code

Maus Anschluss seriell über speziellen Maus- Controller (COM-Port) oder PS/2 -Anschluss (am erweiterten Tastatur-Port) und über USB

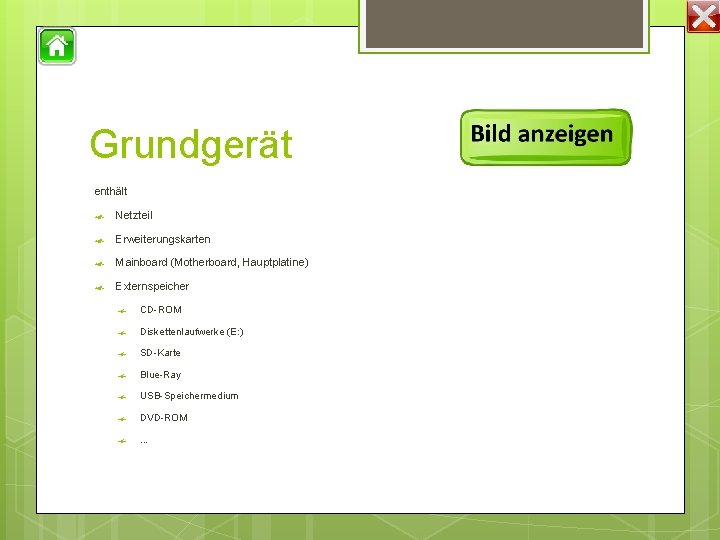

Grundgerät enthält Netzteil Erweiterungskarten Mainboard (Motherboard, Hauptplatine) Externspeicher CD-ROM Diskettenlaufwerke (E: ) SD-Karte Blue-Ray USB-Speichermedium DVD-ROM . . .

Netzteil heute: Schaltnetzteil Spannungen klassisch: +12 V, +5 V, (+3, 3 V), -15 V, -12 V AT-Netzteil: 2 -, (3 -), 6 -polige Anschlüsse Netzschalter Anschlüsse für Massenspeicher ATX-Netzteil: 20 -poliger Anschluss Einschalter über Board 4 -poliger P 4+12 V-Anschluss 6 -poliger AUX-Anschluss Anschlüsse für Massenspeicher Leistungsaufnahme: ca. 200 -1000 W

Mainboard Tendenz: zunehmende Integration wichtiger Komponenten wichtige Mainboard-Komponenten: Prozessor Chipsatz RAM-Steckplatz ROM (BIOS), heute Flash-BIOS L 2 -Cache Peripherie-BUS([ISA], PCI, AGP) Schnittstellen-Anschlüsse für wichtige Komponenten (EIDE, Floppy)

Baugruppen/BUS-Systeme Baugruppen: Eingabewerk Ausgabewerk Speicherwerk Rechenwerk Leitwerk BUS-System: Control-BUS Dateen-BUS Adress-BUS

Hardware-Aufbau

Funktionseinheiten EVA-Prinzip Eingabeinheit Funktionseinheit zur Informationsbereitstellung z. B. Tatstaur, Maus, Scanner, . . . Ausgabeeinheit Funktionseinheit zur Ausgabe der verarbeiteten Informationen z. B. Monitor, Drucker Prozessor Speicher Funktionseinheit aus Leitwerk, Rechenwerk und Verbindungskomponenten Funktionseinheit eines Rechners, die Informationen speichert, aufbewahrt und abgibt Zentralspeicher unmittelbarer Zugang an CPU große bzw. sehr große Zugriffsgeschwindigkeit RAM 1 st-Level-Cache, 2 nd-Level-Cache kleine Kapazität

Funktionseinheiten externe Speicher geringe Zugriffsgeschwindigkeit sehr große Speicherkapazität (Floppy), HDD, CD-ROM, DVD-RW, Zip, Streamer, . . . Peripherie Ein-/Ausgabe-Prozessoren (P/O, S/O) intelligente Peripherie verfügt über Eigensteuerungsvermögen Parallelarbeit erhöht Rechnerleistung Die Zusammenschaltung von mindestens einer Zentraleinheit mit den an diesen angeschlossenen peripheren Geräten wird Konfiguration genannt.

Was ist das? DIN 44300 "Ein Betriebssystem umfasst die Programme eines digitalen Rechensystems, die zusammen mit den Eigenschaften der Rechenanlage die Grundlage der möglichen Betriebsarten des digitalen Rechensystems bilden und insbesondere die Abwicklung von Programmen steuern und überwachen. " A. N. Habermann "Ein Betriebssystem setzt sich aus Programmen zusammen, welche die Ausführung von Benutzerprogrammen und die Benutzung von Betriebsmitteln ermöglichen. " Wettstein 1981 "Ein Betriebssystem ist eine Sammlung von Programmen zur geregelten Verwaltung und Benutzung von Betriebsmitteln. "

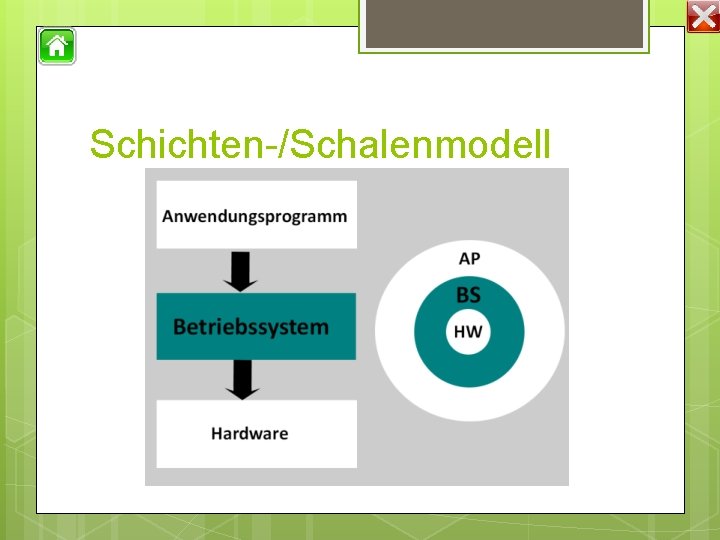

Schichten-/Schalenmodell

UNIX, Windows NT, OS/2

Prozess-Zustände

Betriebsmittel/API/Filesystem Betriebsmittel: alles, was für die Arbeit an einem Prozess notwendig ist: Prozessor Gerät Speicher Nachrichten (Signale) . . . API - Application Program Interface: Schnittstelle eines Betriebssystems, die ein Anwendungsprogramm nutzen kann

Betriebsmittel/API/Filesystem Filesystem: alle "modernen" Betriebssysteme verwalten Dateien auf Direktzugriffsdatenträgern Plattenspeicher, Disketten adressiert durch CHS oder LBA (512 Byte) notwendig, weil Dateien leichter zu finden sind Informationen zu Daten werden System wird Filesystem genannt
