Aufbau einer Punkt zu Punkt Kommunikationsverbindung zwischen PGPC
Aufbau einer Punkt zu Punkt Kommunikationsverbindung zwischen PG/PC mit STARTER und MICROMASTER 4 Geräten. BOP-Link Bitte beachten Sie: - Die Hardware ist auf korrekten Sitz und Anschluss zu überprüfen. Das Verbindungskabel muss auf beiden Seiten fest verbunden sein. - Am BOP-Link sollte im fehlerfreien Zustand die orange und grüne LED dauerhaft leuchten. - Die Auswahl der COM Schnittstelle hat rechnerspezifisch zu erfolgen (beim Field PG mit I-Box ist die COM 2 auszuwählen). - Eine von den Werkseinstellungen abweichende Baudrate kann nicht in allen Fällen durch den Baudratentest vom PC ermittelt werden, diese ist ggf. durch Veränderung der Einstellung auf Seite der PC-Schnittstelle zu ermitteln. - Ein BOP ist für solche Fälle immer empfehlenswert, um eine schnelle und einfache Parameterüberprüfung sicherzustellen.
Anleitung bei dem Problem, das STARTER mit MICROMASTER 4 xx keine Online. Verbindung aufbaut wird. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232) Werkseinstellung Antrieb: Baudrate P 2010[1]=6 (9600) Weitere Einstellungen: P 2010[1]=7 (19200) =8 (38400) =9 (57600) =12 (115200) nur 440, 430
1. Möglichkeit: Antrieb automatisch in ein angelegtes STARTER-Projekt einbauen Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232) Antrieb unter Spannung! Ergebnis: Der verbundene Antrieb wird mit seiner Antriebsadresse (P 2011[1]) und seinem Typ und Version in das Projekt aufgenommen. Eine Online-Verbindung kann hergestellt werden.

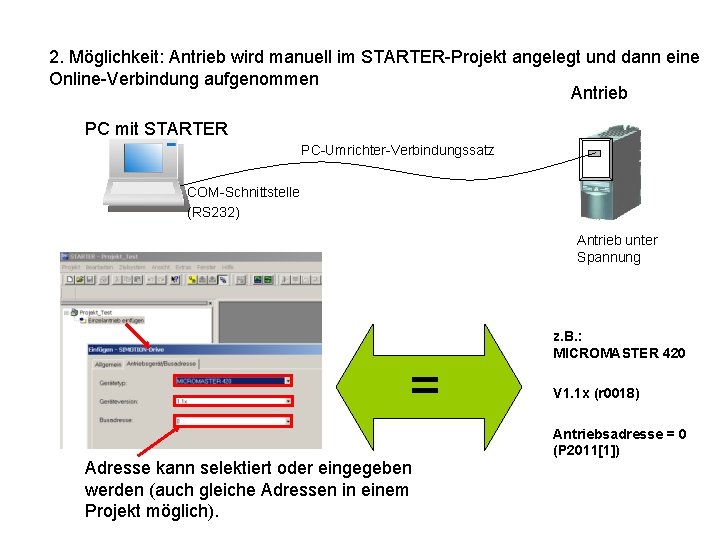

2. Möglichkeit: Antrieb wird manuell im STARTER-Projekt angelegt und dann eine Online-Verbindung aufgenommen Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232) Antrieb unter Spannung = Adresse kann selektiert oder eingegeben werden (auch gleiche Adressen in einem Projekt möglich). z. B. : MICROMASTER 420 V 1. 1 x (r 0018) Antriebsadresse = 0 (P 2011[1])
2. Möglichkeit und Ermitteln der Antriebsadresse mit STARTER: Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232)
2. Möglichkeit (Fehlerfall 1): Bei Ungleichheit der Antriebsadresse gibt es folgende Möglichkeiten: Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232) z. B. : MICROMASTER 420 = Antrieb aus dem Projekt löschen und neu einfügen oder Adresse im STARTER-Projekt anpassen V 1. 1 x (r 0018) Antriebsadresse = 3 (P 2011[1])

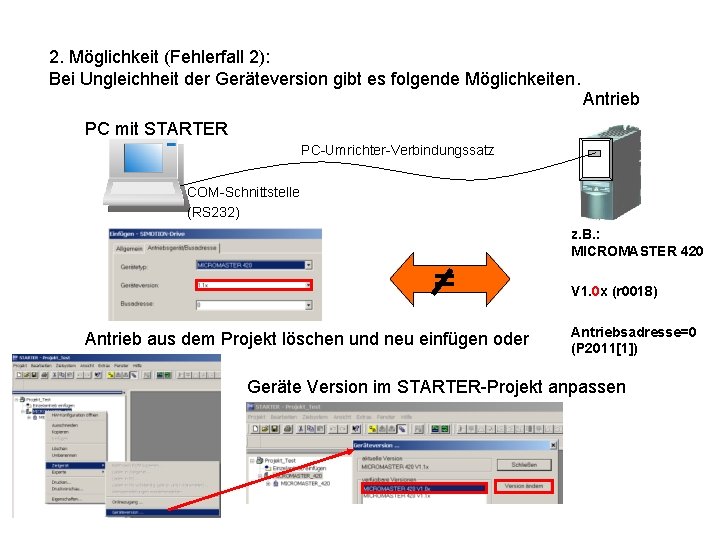

2. Möglichkeit (Fehlerfall 2): Bei Ungleichheit der Geräteversion gibt es folgende Möglichkeiten. Antrieb PC mit STARTER PC-Umrichter-Verbindungssatz COM-Schnittstelle (RS 232) = Antrieb aus dem Projekt löschen und neu einfügen oder z. B. : MICROMASTER 420 V 1. 0 x (r 0018) Antriebsadresse=0 (P 2011[1]) Geräte Version im STARTER-Projekt anpassen
