Atomkraftwerk (AKW) Funktionsweise
Inhalt Funktion ◦ Allgemeine Funktion ◦ Reaktorgebäude ◦ Maschinenhaus Kernspaltung ◦ ◦ ◦ Kernspaltung Beispiel: Wassertropfen Energiefreisetzung Nachzerfallswärme Kernschmelze
Funktion Allgemeine Funktion Reaktorgebäude Maschinenhaus

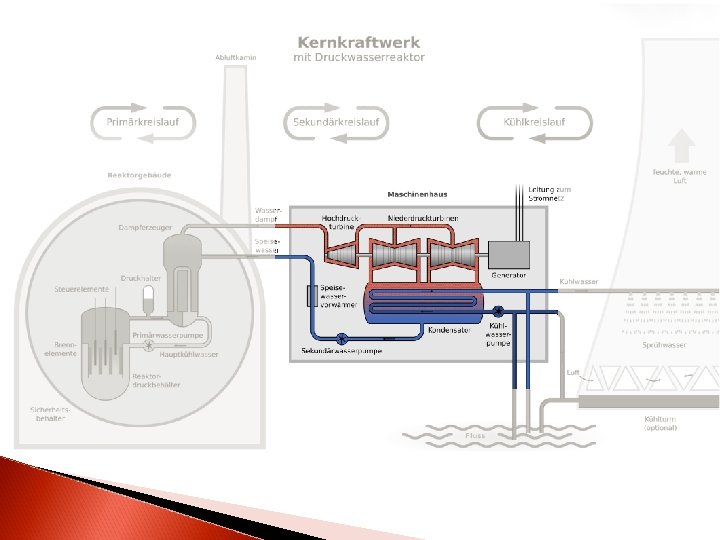

Allgemeine Funktion Umwandlung in Energie wie bei normalem Wärmekraftwerk ◦ Kernreaktor entspricht Kessel in Kohlekraftwerk Wärme wird genutzt um Wasser zu verdamfen Dampf wird Dampfturbine zugeführt Dampf kondensiert ◦ Wasserkreislauf
Reaktorgebäude Erzeugung von Wärme durch kontrollierte Kernspaltung Kühlmittel wird erhitzt und transportiert somit Wärme aus Reaktor ist mit Schutzschild umgeben ◦ Da Strahlung Lebensgefährlich für Lebewesen ist ◦ Außen: Beton, Innen: Absorbtionsschicht
Maschinenhaus Wandelt Wärme in Rotationsenergie um Dampf betreibt Schaufelräder Turbine Rotationsenergie wird an Generator weitergeleitet Generator wandelt Kin. Energie in Elektr. Energie um
Kernspaltung Beispiel: Wassertropfen Energiefreisetzung Nachzerfallswärme Kernschmelze
Kernspaltung Zwischen Protonen(p+) und Neutronen(n) im Kern große Anziehungskräfte Protonen stoßen sich gegenseitig ab Neutronen stabilisieren Kern Je größer der Kern, desto mehr Neutronen sind für Stabilität benötigt
Kerne von Stoffen wie z. B. Uran oder Plutonium sind sehr instabil, also radioaktiv Fügt man Neutronen zu einem solchen Kern hinzu, so geht dieser in einen angeregten Zustand über (wird nicht stabiler) Kern regt sich durch extrem kurze Halbwertszeiten ab ◦ Kernspaltung
Beispiel: Wassertropfen Kern gerät durch Aufnahme von Neutron wie ein angestoßener Wassertropfen in Schwingungen Wassertropfen zerreißt in 2 Bruchstücke Masseverhältnis: ca. 2: 3
Kernspaltung ist eine Kettenreaktion Bei der Spaltung werden wiederum Neutronen frei Werden durch Moderator (Graphit, Wasser) abgebremst ◦ Dadurch steigt die Wahrscheinlichkeit einer Reaktion Neutronen regen andere umliegende Kerne an Reaktion beginnt von Vorn
Energiefreisetzung Die Spaltprodukte haben höhere Bindungsenergie ◦ Wird als kin. Energie abgegeben Umliegendes Material nimmt Kin. Energie als Wärmeenergie auf Wärme wird an Kühlmittel abgegeben
Nachzerfallswärme Nach abschalten des Reaktors wird durch radioaktiven Zerfall weiterhin Wärme produziert (Ketten Reaktion) Für Notfälle gibt es daher ein spezielles System, was den Reaktor in kürzester Zeit herunter kühlt ◦ Sonst Kernschmelze
Kernschmelze Schmelzen der Brennstäbe produziert viel Brennstoff ◦ Schnelle unkontrollierte Überhitzung Kernschmelze = Größter Anzunehmender Unfall (GAU) ◦ Tschernobyl = Super-GAU (Reaktionsgebäude hielt nicht stand) Europäische AKWs haben unter dem Reaktor ein Auffangbecken aus Keramik ◦ Hier soll der Brennstoff im Notfall gesammelt und abgekühlt werden
Danke für eure Aufmerksamkeit Christoph Koke, Mathias Lintel-Höping
