Atomic Force Microscopy AFM Martin Truchly
Scanning Probe Microscopy (SPM) n n n rastrovacia sondová mikroskopia moderná technológia vznik v roku 1981 s vynálezom STM – scanning tunneling microscope Gerd Binnig a Heinrich Rohrer (IBM Zurich), Nobelova cena v roku 1986 vznik ďalších typov SPM

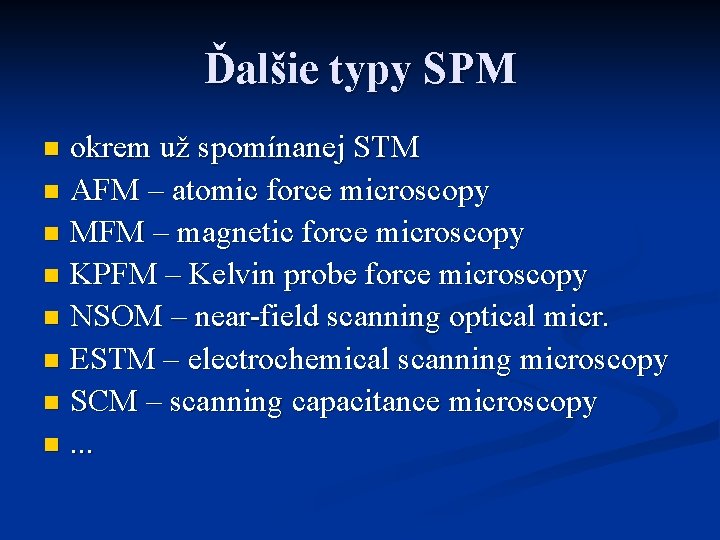

Ďalšie typy SPM okrem už spomínanej STM n AFM – atomic force microscopy n MFM – magnetic force microscopy n KPFM – Kelvin probe force microscopy n NSOM – near-field scanning optical micr. n ESTM – electrochemical scanning microscopy n SCM – scanning capacitance microscopy n. . . n
AFM n n n objav AFM v roku 1986 Binnig, Quate, Gerber na snímke vpravo je prvý AFM mikroskop

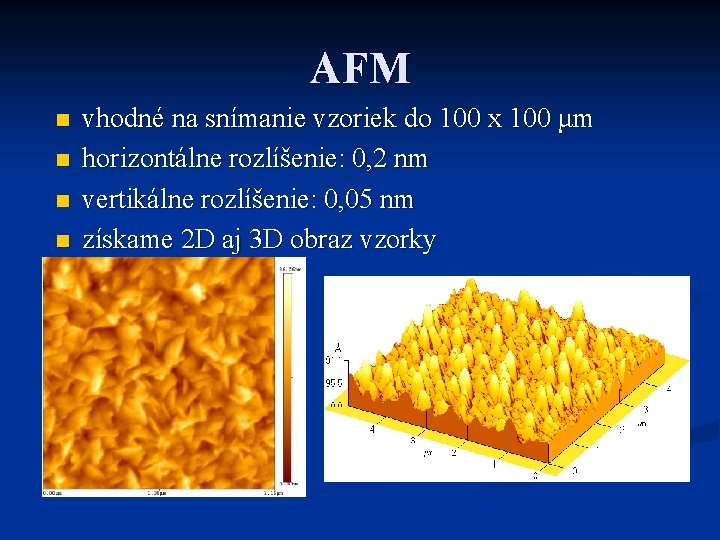

AFM n n vhodné na snímanie vzoriek do 100 x 100 μm horizontálne rozlíšenie: 0, 2 nm vertikálne rozlíšenie: 0, 05 nm získame 2 D aj 3 D obraz vzorky

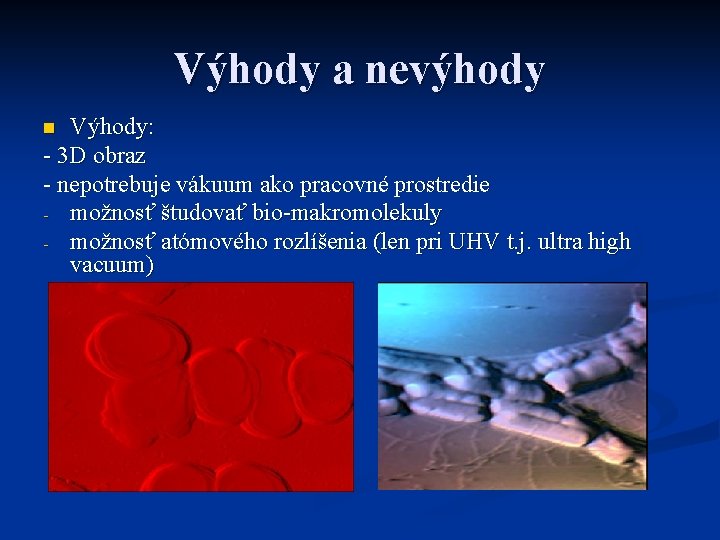

Výhody a nevýhody Výhody: - 3 D obraz - nepotrebuje vákuum ako pracovné prostredie - možnosť študovať bio-makromolekuly - možnosť atómového rozlíšenia (len pri UHV t. j. ultra high vacuum) n

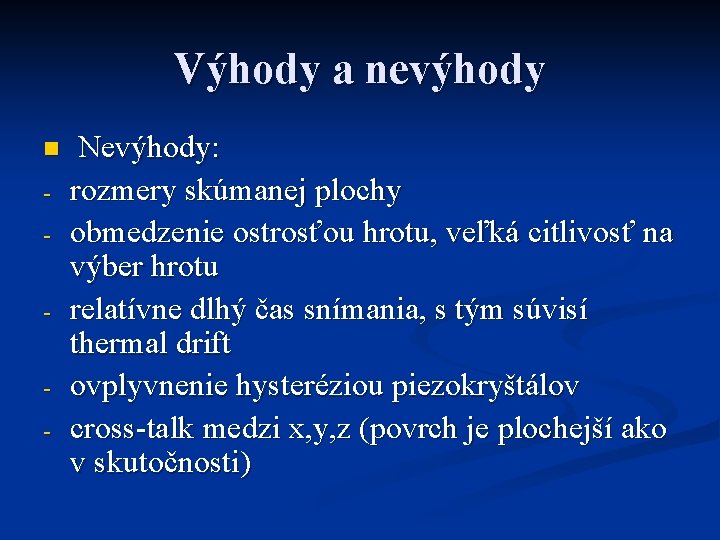

Výhody a nevýhody n - Nevýhody: rozmery skúmanej plochy obmedzenie ostrosťou hrotu, veľká citlivosť na výber hrotu relatívne dlhý čas snímania, s tým súvisí thermal drift ovplyvnenie hysteréziou piezokryštálov cross-talk medzi x, y, z (povrch je plochejší ako v skutočnosti)

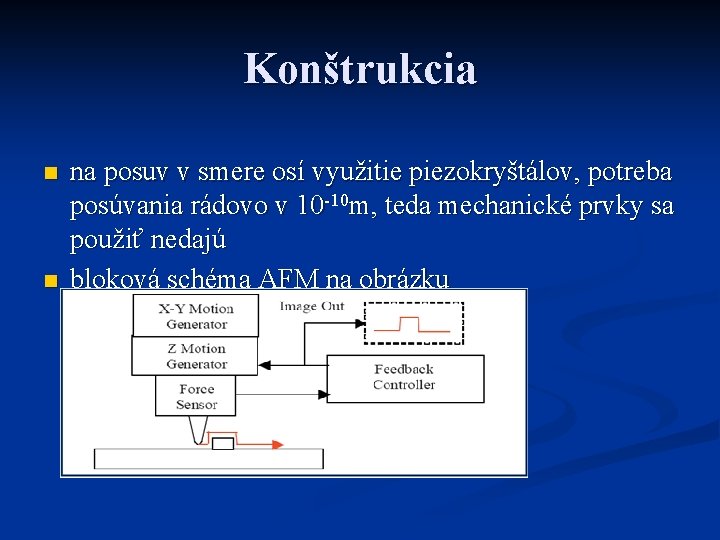

Konštrukcia n n na posuv v smere osí využitie piezokryštálov, potreba posúvania rádovo v 10 -10 m, teda mechanické prvky sa použiť nedajú bloková schéma AFM na obrázku

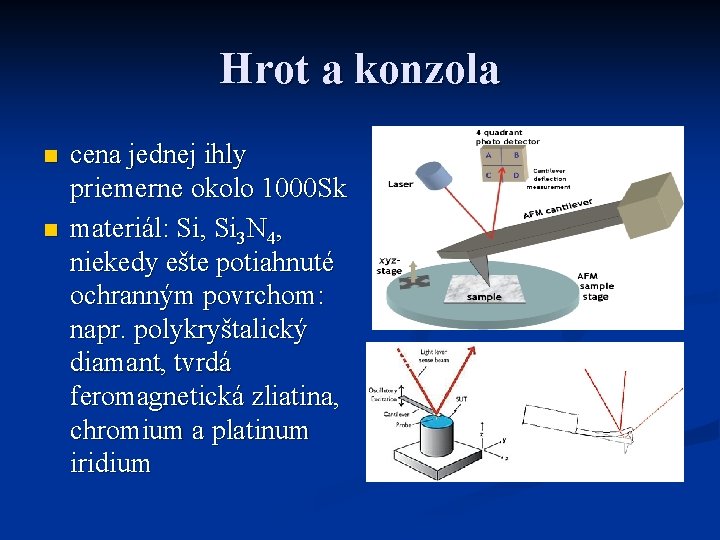

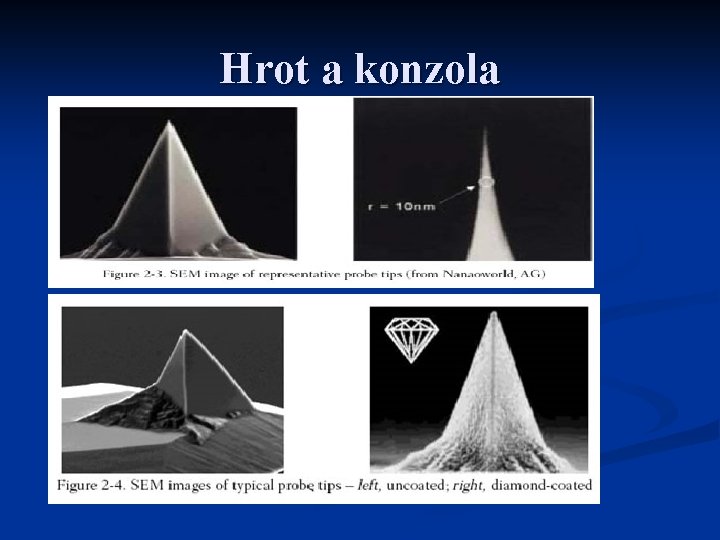

Hrot a konzola n n cena jednej ihly priemerne okolo 1000 Sk materiál: Si, Si 3 N 4, niekedy ešte potiahnuté ochranným povrchom: napr. polykryštalický diamant, tvrdá feromagnetická zliatina, chromium a platinum iridium
Hrot a konzola

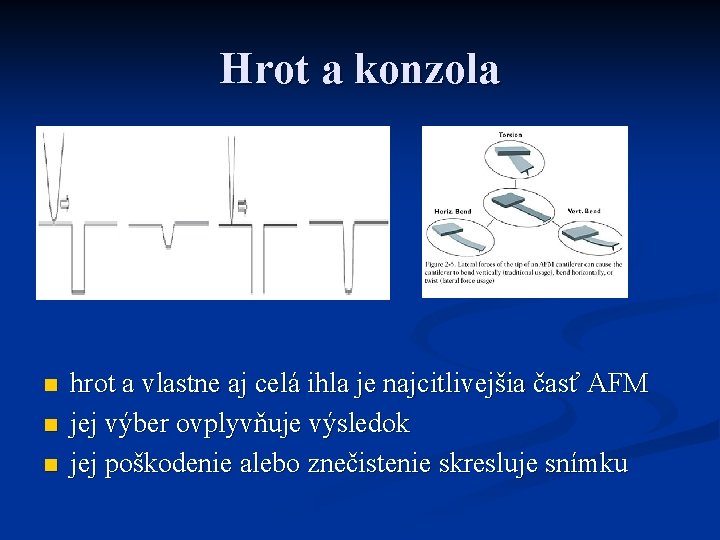

Hrot a konzola n n n hrot a vlastne aj celá ihla je najcitlivejšia časť AFM jej výber ovplyvňuje výsledok jej poškodenie alebo znečistenie skresluje snímku

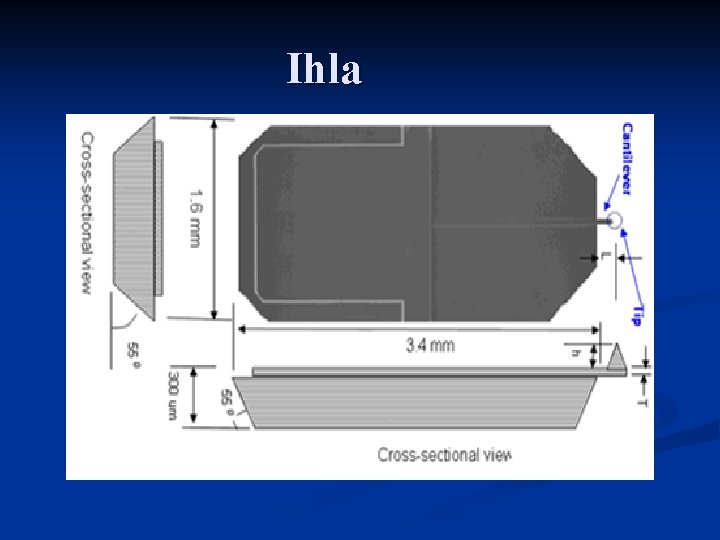

Ihla

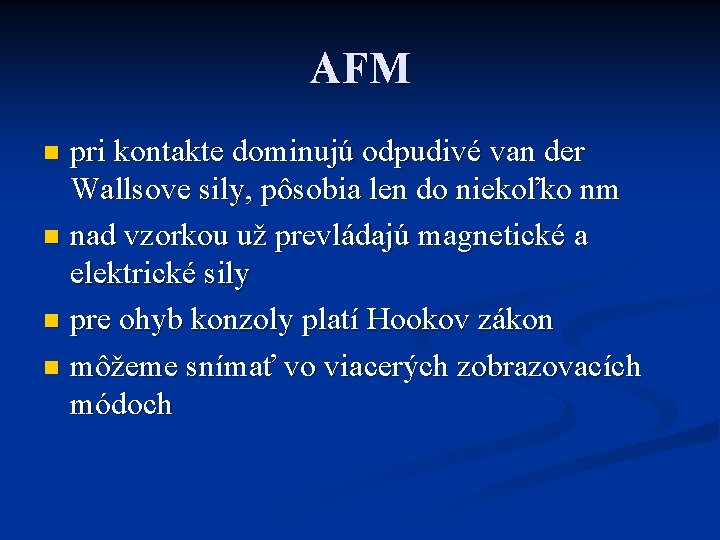

AFM pri kontakte dominujú odpudivé van der Wallsove sily, pôsobia len do niekoľko nm n nad vzorkou už prevládajú magnetické a elektrické sily n pre ohyb konzoly platí Hookov zákon n môžeme snímať vo viacerých zobrazovacích módoch n

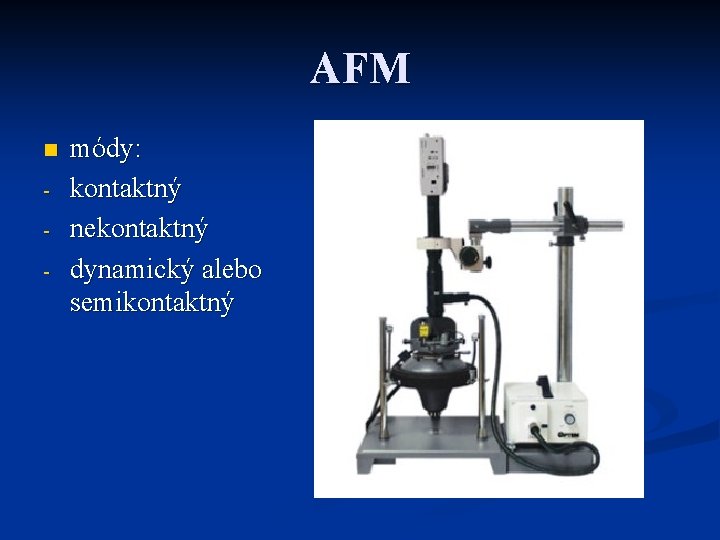

AFM n - módy: kontaktný nekontaktný dynamický alebo semikontaktný
Kontaktný mód n n n mechanizmus udržiava ihlu v konštantnom vychýlení nad povrchom (na povrchu) tiež analyzuje feedback signal, podľa toho sa vzorka posúva v smere osi z, tento pohyb sa zaznamenáva v počítači nevýhoda: ak prevládnu príťažlivé sily, ihla zapadne a môže sa znečistiť

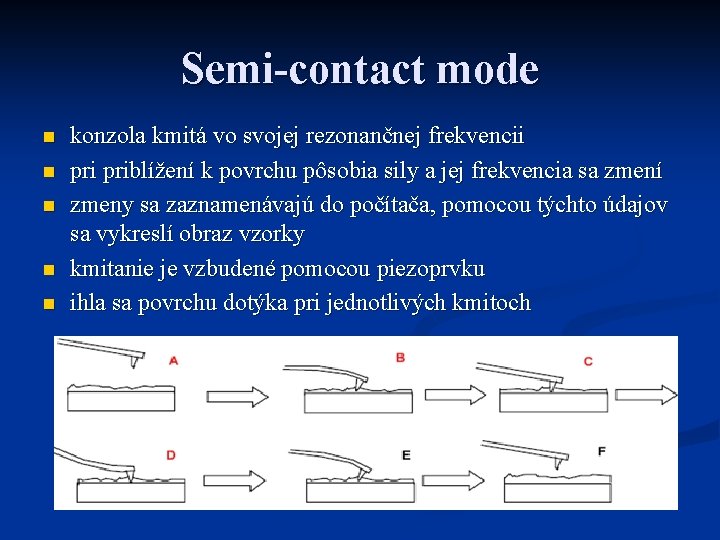

Semi-contact mode n n n konzola kmitá vo svojej rezonančnej frekvencii priblížení k povrchu pôsobia sily a jej frekvencia sa zmení zmeny sa zaznamenávajú do počítača, pomocou týchto údajov sa vykreslí obraz vzorky kmitanie je vzbudené pomocou piezoprvku ihla sa povrchu dotýka pri jednotlivých kmitoch
Nekontaktný mód n n n podobne ako pri semi-kontaktnom móde ihla kmitá nad povrchom mechanizmus je rovnaký ihla je vyššie nad povrchom a pri kmitoch sa ho vôbec nedotýka vhodné pri lepivých povrchoch nie je tak používaný ako predchádzjúce dva módy

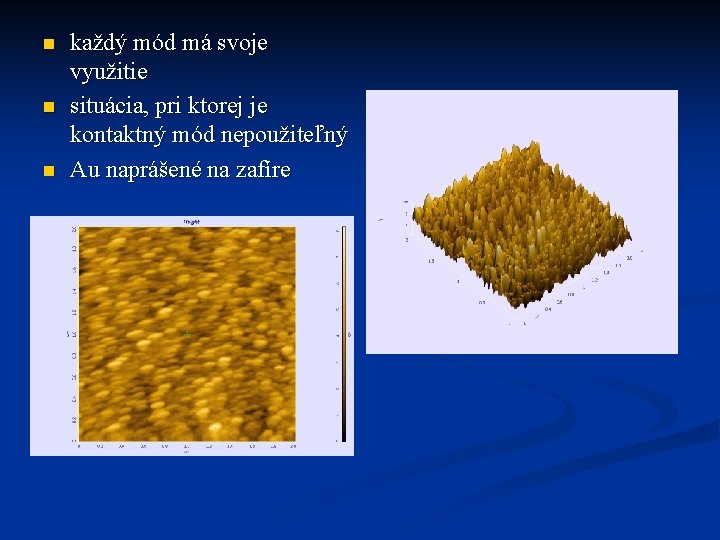

n n n každý mód má svoje využitie situácia, pri ktorej je kontaktný mód nepoužiteľný Au naprášené na zafíre
n n nevhodne zvolená metóda môže zničiť vzorku snímky povrchu kontaktnou metódou

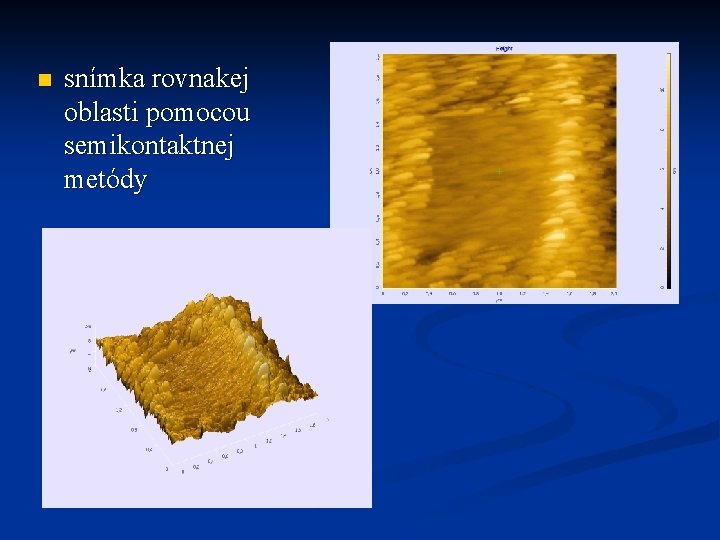

n snímka rovnakej oblasti pomocou semikontaktnej metódy

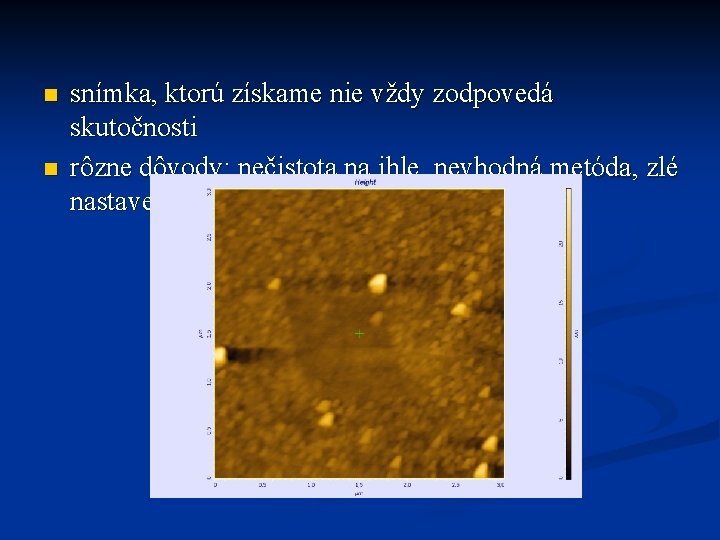

n n snímka, ktorú získame nie vždy zodpovedá skutočnosti rôzne dôvody: nečistota na ihle, nevhodná metóda, zlé nastavenie softwaru
Koniec
