Atmospheric Pollutants Pollutants of Global Concern Causes Sources

Atmospheric Pollutants, Pollutants of Global Concern, Causes Sources and Effects Legislative and Regulatory Trends Concentration Measurements

Pollutants of Global Concern • Ozone Depletion In 1930 s CFCs were invented and used in many commercial applications since they have many desirable properties. (extremly stable, nontoxic, nonflammable) In 1974 Molina and Rowland argued that CFCs are stable in troposphere but not in stratosphere. In the stratosphere CFCs break down into free chlorine atoms which starts a catalytic destruction of O 3 molecules. Deacreasing in O 3 concentration then causes UV exposure in Earth’s surface.

Pollutants of Global Concern • Ozone Depletion In 1985 Molina and Rowland’s theory was proved by the observed lowest O 3 concentration measurements in the stratosphere over Antartica Such ozone depletion has likely already accounted for millions of skin cances and cataracts among humans… In 1987 46 countries manufacturing CFCs developed a treaty (Montreal Treaty) to reduce CFC production on a scheduled basis, and by 1989 39 countries had ratified it. Although no new production of CFCs, long live of CFCs and alternative of CFCs will be a concern for many years to come.

Global Climate Change

Global Climate Change Reference: IPCC 4 th Assessment Report: Climate Change 2007: Synthesis Report

Global Climate Change

Major Air Pollutants Sources and Effects • Particulate Matter

Health Concern

Major Air Pollutants Sources and Effects • SOx • approx. 20 MT/yr, 90% from fossil fuel burning, of which 85% comes from power plants (~75% of total) • other sources: oil refining, copper smelting, autos • coal > oil (less than 1 ppm after refining) > gas • both highly soluble, absorbed after inhalation • SOx + OH. /O 2 —> SO 3 —> H 2 SO 4 (acid rain) • SO 4= also forms 2 o PM 2. 5; may reach deep into lungs

Major Air Pollutants Sources and Effects • NOx • NO: colorless, non-toxic, oxidizes to NO 2 • NO 2: red-brown, lung irritant, bronchitis, pneumonia • Sources: ~50% industrial, ~50% mobile • Mechanisms: fuel NOx & thermal NOx (≥ 1000 K) • NOx + VOCs + h ——> photochemical smog • NOx + OH. ——> HNO 3 (acid precipitation) • Eutrophication

Major Air Pollutants Sources and Effects • Photochemical Oxidants and VOCs • NOx + VOCs + h —> photochemical smog (O 3, formaldehyde, peroxyacetyl nitrate, other oxidants) • urban [O 3] peaks at ~11 am • cough, headache, eye/throat irritation, lung damage (susceptible sub-populations; e. g. , people w/ asthma) • believed to be responsible for most of the damage to agriculture due to air pollution

Major Air Pollutants Sources and Effects • CO • colorless, tasteless, odorless, poisonous • from incomplete combustion of carbonaceous fuels • oxygen, temperature, mixing, residence time • important pollutant in urban and indoor air • ~3/4 of CO emissions are related to transportation • CO competes (>200 x) with O 2 to bind hemoglobin

Major Air Pollutants Sources and Effects • PM Tiny solid or liquid particles suspended in air >10 mm: easily captured by nose & upper tracks <0. 1 mm: captured, exhaled, or coagulate to >0. 1 mm 0. 1 -10 (esp. 2 -4) mm: penetrate & deposit in lungs May contain metals, PAHs, pesticides, other toxics visibility reduction by 0. 3 -0. 7 mm particles damage to infrastructure by acid mist/fog

Major Air Pollutants Sources and Effects • Lead Before 1984, major Pb source was Pb(C 2 H 5)4, an antiknock agent in gasoline invented by T. Midgley 1970 CAAA required 90% cut in CO, NOx, VOC Auto industry chose to use catalytic converters Catalytic converters were poisoned by Pb In 1984, EPA lowered allowable [Pb] in gasoline Now most Pb comes from point (industrial) sources

Major Air Pollutants Sources and Effects • Lead industrial sources: smelters, lead acid batteries, etc. other sources: Pb 3(CO 3)2(OH)2 and Pb 3 O 4 in paint, soil around highways, etc. most exposure through inhalation of Pb particles (also through drinking water due to Pb solder) esp. detrimental to children and pregnant women

Legislative and Regulatory Trends in Turkey • Hava Kalitesinin Korunması Yönetmeliği 1986 Daha sonra hava kalitesi yönetimi aşağıdaki üç ana yönetmelik altında ele alınmıştır: 06. 2008 tarih ve 26898 sayılı Resmi Gazete'de yürürlüğe giren “Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği“ 03. 07. 2009 tarih ve 27277 sayılı Resmi Gazete’ de yayımlanarak yürürlüğe giren “Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” (Bu kanunla daha önce 22. 07. 2006 tarih ve 26236 sayılı Resmi Gazete’de yayımlanan Endüstri Tesislerinden Kaynaklanan Hava Kirliliğinin Kontrolü Yönetmeliği (ETKHKKY) yürürlükten kaldırılmıştır. ) 13. 01. 2005 tarih ve 25699 sayılı Resmi Gazete’ de yayımlanarak yürürlüğe giren “Isınmadan Kaynaklanan Hava Kirliliğinin Kontrolü Yönetmeliği”

Legislative and Regulatory Trends • Yönetmelikler ilk yazıldıkları halde kalmamakta, sürekli değişen şartlara ve uygulamada görülen eksiklik veya yetersizliklere göre revize edilmektedir. • Çevre ve Orman Bakanlığının sayfasında yönetmeliklerle ilgili yapılan değişiklikler yayınlanmaktadır.

Legislative and Regulatory Trends “Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği“ • Amaç: Hava kirliliğinin çevre ve insan sağlığı üzerindeki zararlı etkilerini önlemek veya azaltmak için hava kalitesi hedeflerini tanımlamak ve oluşturmak, tanımlanmış metotları ve kriterleri esas alarak hava kalitesini değerlendirmek, hava kalitesinin iyi olduğu yerlerde mevcut durumu korumak ve diğer durumlarda iyileştirmek, hava kalitesi ile ilgili yeterli bilgi toplamak ve uyarı eşikleri aracılığı ile halkın bilgilendirilmesini sağlamaktır. Kapsam (1) Bu Yönetmelik, hava kalitesi standartlarını ve hava kalitesinin değerlendirilmesini, "bölge"ler ve "alt bölge"lerin oluşturulmasını ve tüm bölgelerde iyi hava kalitesinin sağlanması için alınması gerekli önlemleri kapsar. (2) Bu Yönetmelik, işçi sağlığı ve güvenliği mevzuatı kapsamına giren iş yerleri iç ortamlarında uygulanmaz.

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği Limit Değerler ve Ulaşılacak Tarih SO 2

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği Limit Değerler ve Ulaşılacak Tarih : NOx

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği Limit Değerler ve Ulaşılacak Tarih : Partikül Madde, PM 10

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği Limit Değerler ve Ulaşılacak Tarih : Ozon O 3

Hava Kalitesi Değerlendirme ve Yönetimi Yönetmeliği GEÇİŞ DÖNEMİ UZUN VADELİ VE KISA VADELİ SINIR DEĞERLERİ VE UYARI EŞİKLERİ

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” Amaç “Sanayi ve enerji üretim tesislerinin faaliyeti sonucu atmosfere yayılan is, duman, toz, gaz, buhar ve aerosol halindeki emisyonları kontrol altına almak; insanı ve çevresini hava alıcı ortamındaki kirlenmelerden doğacak tehlikelerden korumak; hava kirlenmeleri sebebiyle çevrede ortaya çıkan umuma ve komşuluk münasebetlerine önemli zararlar veren olumsuz etkileri gidermek ve bu etkilerin ortaya çıkmamasını sağlamak” Kapsam “Tesislerin kurulması ve işletilmesi için gerekli olan ön izin, şartlı ve kısmi izin başvuruları, tesisten çıkan emisyonun ve tesisin etki alanı içerisinde hava kirliliğinin önlenmesinin tetkik ve tespiti ile, tesislerin, yakıtların, ham maddelerin ve ürünlerin üretilmesi, kullanılması, depolanması ve taşınmasına ilişkin usul ve esaslar”

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” Yönetmelik hangi tesislerin izne tabi olduğunu ve izne tabi olan tesisler için emisyon sınır değerlerin kaç olduğunu ve nasıl ölçüleceğini belirler. Yönetmeliğin 8. Ekinde izne tabi olan tesisler sıralanmıştır:

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” İzne tabi olan tesisler için söz konusu olan kirleticilerin emisyon sınırları tesisleri 26 alt gruba ayırarak belirtilmiştir: A) BİRİNCİ GRUP TESİSLER: Yakma Tesisleri B) İKİNCİ GRUP TESİSLER: Atıkların Ortadan Kaldırıldığı Tesisler C) ÜÇÜNCÜ GRUP TESİSLER : Toprak Ürünleri Tesisleri D) DÖRDÜNCÜ GRUP TESİSLER: 1) Yüksek Fırınlar ve 2) Demir Dışı Metallerin Üretildiği , Kazanıldığı Tesisler E) BEŞİNCİ GRUP TESİSLER: 1) Demir Sinterleme Tesisleri 2) Ham Fosfat Konsentrelerinin Sinterlendiği Tesisler F) ALTINCI GRUP TESİSLER 1) Kupol Ocakları 2) Çelik Üretilen Konverterler, Elektrikli Ark Ocakları, İndüksiyonla Ergitme ve Vakumlu Ergitme Tesisleri 3) Elektrikli Cüruf Ergitme Tesisleri 4) Çeliğin ve Demir Dışı Metallerin Isıl İşlem Gördüğü Tesisler (Tav Fırınları) 5) Alüminyum Ergitme Tesisleri 6) Alüminyum Hariç Demir Dışı Metallerin ve Bileşiklerinin Ergitildiği Tesisler G) YEDİNCİ GRUP TESİSLER: Dökümhaneler H) SEKIZINCI GRUP TESISLER : Asıt Üretım Tesısleri I) DOKUZUNCU GRUP TESİSLER: 1) Alüminyum Üretim Tesisleri 2) Korund ( Alumina) Üretim Tesisleri:

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” İzne tabi olan tesisler için söz konusu olan kirleticilerin emisyon sınırları tesisleri 26 alt gruba ayırarak belirtilmiştir: J) ONUNCU GRUP TESİSLER: 1) Karpit Üretim Tesisleri 2) Klor Üretim Tesisleri 3) Florür Üretim Tesisleri 4) Hidroflorik Asit Üreten Tesisler 5) Kükürt Üretim Tesisleri (Claus Tesisleri) K) ONBIRINCI GRUP TESISLER : Sunta ve Benzeri Ağaç Ürünleri Üretim Tesisleri L) ONİKINCI GRUP TESISLER : 1)Petrol Rafinerileri ve Depolama Tesisleri 2) Katalitik Kraking Tesisleri : M) ONÜÇÜNCÜ GRUP TESISLER: Taş Kömürü Gazlaştırma Tesisleri N) ONDÖRDÜNCÜ GRUP TESİSLER: Bitümlü Yol Yapim Maddelerinin Üretildiği ve İşlendiği Tesisler, Asfalt Üretim Tesisleri O) ONBESİNCİ GRUP TESİSLER: Grafit ve Benzeri Ürünlerin Üretildiği Tesisler P) ONALTINCI GRUP TESİSLER: Cam Üretim Tesisleri R) ONYEDİNCİ GRUP TESİSLER: Kimyasal Gübre Üretim Tesisleri: S) ONSEKİZİNCİ GRUP TESİSLER: Amonyak Üretim Tesisleri

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” İzne tabi olan tesisler için söz konusu olan kirleticilerin emisyon sınırları tesisleri 26 alt gruba ayırarak belirtilmiştir: T) ONDOKUZUNCU GRUP TESİSLER: 1) Kümesler, Ahırlar ve Kesimhaneler 2) Hayvan Yağlarının Eritildiği Tesisler 3) Et ve Balık Ürünlerinin Tütsülendiği Tesisler 4) Jelatin, Post Tutkalı, Deri Tutkalı veya Kemik Tutkalı Üreten Tesisler; Kesimhane Yanürünü Kemikleri, Hayvan Kılları, Tüyleri, Boynuz, Tırnak veya Kanlarından Hayvan Yemi veya Gübresi veya Teknik Yağların Üretildiği Tesisler; Muamele Edilmemiş Hayvan Kıllarının Depolandığı veya İşlendiği Tesisler; Muamele Edilmemiş Kemiklerin Depolandığı Tesisler ve Hayvan Cesetlerinin Bertaraf Edildiği Tesisler ile Bu Tesislerde Bertaraf Edilmesi için Hayvan Cesetleri veya Hayvan Ürünleri Parçalarının Toplandığı veya Depolandığı Tesisler 5) Gübre (Tezek) Kurutma Tesisleri U) YİRMİNCİ GRUP TESİSLER: Bitki Koruma Aktif Maddeleri veya Pestisitlerin Üretildiği, Öğütüldüğü ve Paketlendiği Tesisler V) YİRMİBİRİNCİ GRUP TESİSLER: Metal Yüzeylerin Boyandığı Tesisler

Sanayi Kaynaklı Hava Kirliliğinin Kontrolü Yönetmeliği” İzne tabi olan tesisler için söz konusu olan kirleticilerin emisyon sınırları tesisleri 26 alt gruba ayırarak belirtilmiştir: Y) YIRMIIKINCI GRUP TESISLER: Ham Petrol, Petrol ve Akaryakıt Dolum ve Depolama Tesisleri 2)LPG, Doğalgaz/LNG gibi Yanıcı, Parlayıcı, Patlayıcı Gazların Dolum ve Depolama Tesisleri 3)Organik kimyasal maddelerin (alkoller, aldehitler, aromatikler, aminler, ketonlar, asitler, esterler, asetatlar, eterler gibi çözücü maddeler) Depolandığı Tesisler Z) YİRMİÜÇÜNCÜ GRUP TESISLER: Maya Üretim Tesisleri: AA) YİRMİDÖRDÜNCÜ GRUP TESISLER: Bitkisel Ham Maddeden Katı ve Sıvı Yağ Üretim Tesisleri BB) YIRMIBEŞINCI GRUP TESİSLER: Şeker Fabrikaları CC) YİRMİALTINCI GRUP TESİSLER: Diğer Tesisler (Ek 8’de emisyon iznine tabi tesisler arasında bulunmasına karşın yukarıdaki gruplarda yer almayan tesisler )

“Isınmadan Kaynaklanan Hava Kirliliğinin Kontrolü Yönetmeliği” Amaç : “Konut, toplu konut, kooperatif, site, okul, üniversite, hastane, resmi daireler, işyerleri, sosyal dinlenme tesisleri, sanayide ve benzeri yerlerde ısınma amaçlı kullanılan yakma tesislerinden kaynaklanan is, duman, toz, gaz, buhar ve aerosol halinde dış havaya atılan kirleticilerin hava kalitesi üzerindeki olumsuz etkilerini azaltmak ve denetlemek. ” Kapsam: “ ısınmada kullanılacak yakma tesislerinin özelliklerini ve işletilme esaslarını, yakma tesislerinde kullanılacak katı, sıvı ve gaz yakıtların kalite kriterlerini ve uyulması gerekli emisyon sınırları”

Concentration of Gas and Particles • Concentration can be expressed in terms of mass, volume or particle number of the concerned contaminant per unit volume of air • Particle mass concentration Cpm is the mass of the particles per unit volume of air usually in mg/m 3 • Particle number concentration Cpn is the number of particles per unit volume of air particles in m 3 or count/m 3 • Cpm and Cpn can be converted back and forth if the density and the size of the particles are known.

Concentration of Gas and Particles • Concentration of gaseous contaminant Cg is usually expressed in terms of part of gas of concern per million parts of air (ppm) • 1 ppm = 1 part of gas of concern/1, 000 parts of carring fluid • The ppm could be either in mass or volume concentration. To distinguish concentration in mass ppmm, in volume ppmv

Conversions • ppmv can be converted to mg/m 3 using ideal gas law: • 1 ppm = 1 cm 3 contaminant/1 m 3 fluid • 1 cm 3 contaminant at given P and T can be converted to mass (m) by PV = m. RT/MW m = PVMW/(RT) R: ideal gas constant

Values of the Ideal Gas Constant (R) R 0. 08206 Units (P-V)/(n. T) atm-l/gmol-K 82. 06 atm-cm 3/gmol-K 62. 36 mm Hg-l/gmol-K 8. 314 Pa-m 3/gmol-K

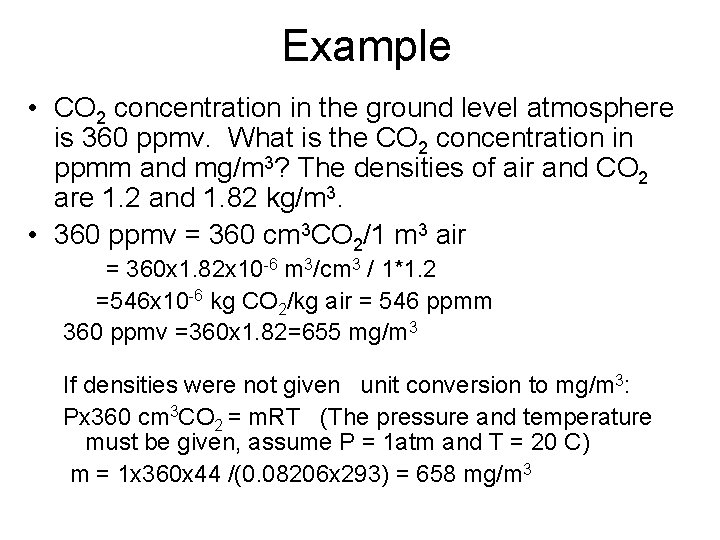

Example • CO 2 concentration in the ground level atmosphere is 360 ppmv. What is the CO 2 concentration in ppmm and mg/m 3? The densities of air and CO 2 are 1. 2 and 1. 82 kg/m 3. • 360 ppmv = 360 cm 3 CO 2/1 m 3 air = 360 x 1. 82 x 10 -6 m 3/cm 3 / 1*1. 2 =546 x 10 -6 kg CO 2/kg air = 546 ppmm 360 ppmv =360 x 1. 82=655 mg/m 3 If densities were not given unit conversion to mg/m 3: Px 360 cm 3 CO 2 = m. RT (The pressure and temperature must be given, assume P = 1 atm and T = 20 C) m = 1 x 360 x 44 /(0. 08206 x 293) = 658 mg/m 3

Örnek • Dry air can be considered to be 78% nitrogen (MW=28), 21% O 2 (MW=32), and 1% argon (MW =40). Calculate the average molecular weight of air. SOLUTION: • MW(air) = 0. 78*28 +0. 21*32+0. 01*40=28. 96 g/mol of air

Örnek • Calculate the density of air at standard conditions (T = 25 C and P = 1 atm) SOLUTION: • r. N 2 = (1. 00) (28 )/(0. 08206)(298) = 1. 145 g/l • r. O 2 = (1. 00) (32 )/(0. 08206)(298) = 1. 309 g/l • r. Ar = (1. 00) (40 )/(0. 08206)(298) = 1. 636 g/l rair = 0. 78*1. 145 +0. 21*1. 309 +0. 01*1. 636 = 1. 18 g/l OR rair = (1. 00)(28. 96)/(0. 082)(298) = 1. 18 g/l

Gas Flow Measurement • A fixed number of moles of gas at a certain temperature and pressure occupies a certain volume. If the P and T of this fixed number of moles of gas are changed, then the new volume can be easily calculated: • PV/T =n. R Since n is constant, • Pold. Vold/Told = Pnew. Vnew/Tnew • Vnew=Vold(Pold/Pnew)(Tnew/Told)

Example-1 • A sample stream of dry gas is being withdrawn from a stack. The stack gases are at 200 C and 730 mm Hg. The stream flows through a heated filter, a set of cooled impringers, a small air pump and then through a flow meter, as shown in Figure (Cooper alley p 36). The rate of flow is determined to be 30 L/min at 20 C and 790 mm Hg. Calculate the actual volumetric flow rate through the filter at T = 200 C and P = 730 mm Hg. • Qfilter = 30*(473/293)(790/730) = 52. 4 l/min • If a concentration of, say, 500 ppm NO 2 were measured in the gases exiting the flow meter then we could state that the concentration in the stack was also 500 ppm. Why?

Example-2 • The sampling train is empoyed a s in Example 1, except that the stack gases now have a significant water vapor content. Over a 15 minute sampling time 50 grams of water are condensed and collected in the impringers. The dry gas volumetric flow rate is measured as 30 l/min at 20 C and 790 mm Hg. An NO 2 concentration of 800 ppm is measured downstream of the flow meter. Calculate the NO 2 concentration in the stack, in which the humid gases are at T = 200 C and P = 730 mm Hg. Assume all the water is removed in the impringers.

Solution: • The molar flow rate of dry gas is: nd = (790)(30)/(62. 36)(293) = 1. 297 gmol/min The molar flow rate of water is: nw= (50 g /15 min)/(1 gmol/18 g)=0. 185 gmol/min And n. NO 2 = 800 (10)-6 x 1. 297 = 0. 001038 gmol/min The concentration of NO 2 in the stack gases is: CNO 2 = (106)0. 001038/(1. 297 +0. 185) = 700 ppm

Correction for O 2 content • Many emission standard includes the phrase “corrected to a% O 2” • Standard must be corrected for determined level of O 2 content to ensure that emission was not diluted by extra air input • Therefore emission concentration must both corrected to dry conditions and O 2 content (7% for EPA) Ccorr=the concentration corrected to 7% oxygen Cdscm=the concentration corrected to dry standard conditions Y= percent osygen in the flue gas, dry conditions

Example 1. 12 • A source must meet a standard for PM of 30 mg/dscm corrected to 7%O 2. An in situ stack gas monitor measures 22 mg/m 3 at stack conditions. The stack gas is at 1 atm and 200 C, and contains 12%moisture and 4% O 2 (note the measurement technique for oxygen automatically reports the O 2 at dry conditions. ) Is the source meeting the standard?

Solution • First correct the sample volume to STP • Apply the correction

Problem 1. 27

Solution

Problem 1. 29

Solution

Homework • 1. 7 • 1. 12 • 1. 13
