ATmega 128의 USART통신의 활용 Robotics_LAB 발표자 : 유 홍 선

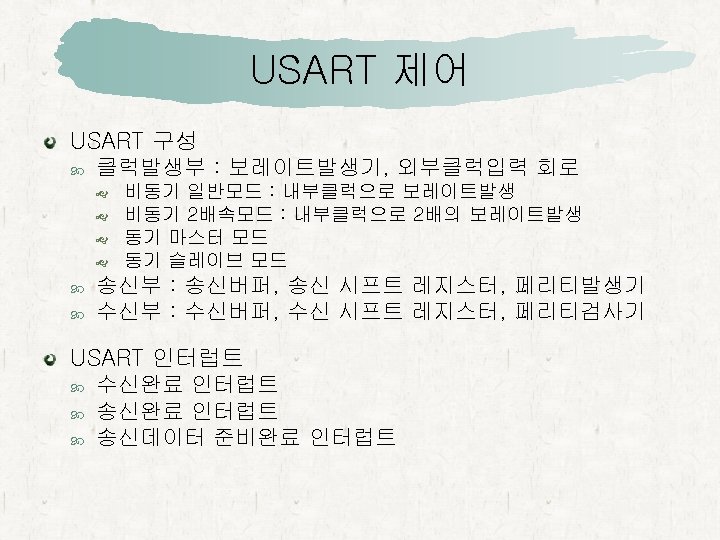

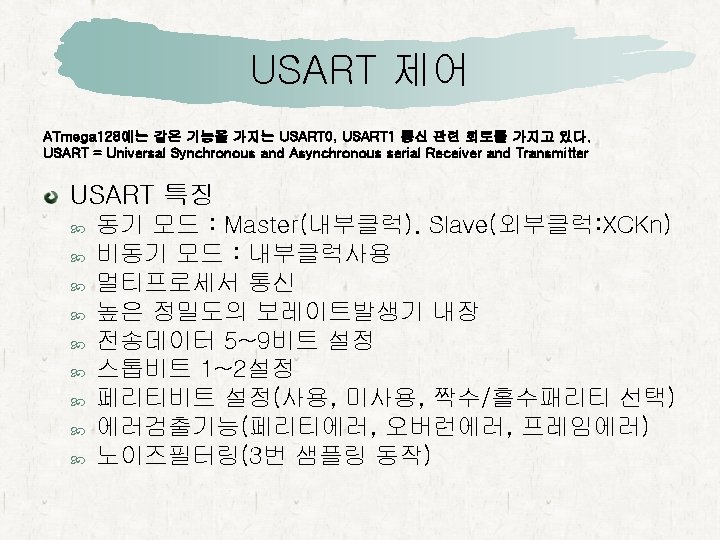

USART 제어 USART 동작

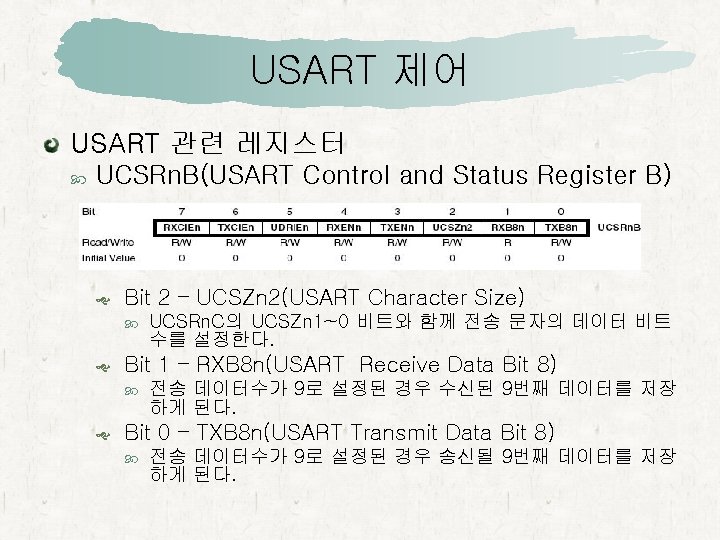

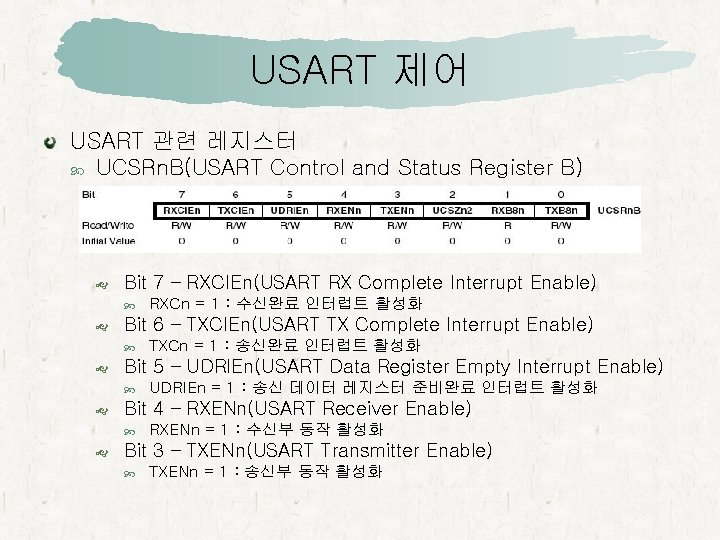

USART 제어 USART 관련 레지스터 UCSRn. B(USART Control and Status Register B) Bit 7 – RXCIEn(USART RX Complete Interrupt Enable) Bit 6 – TXCIEn(USART TX Complete Interrupt Enable) UDRIEn = 1 : 송신 데이터 레지스터 준비완료 인터럽트 활성화 Bit 4 – RXENn(USART Receiver Enable) TXCn = 1 : 송신완료 인터럽트 활성화 Bit 5 – UDRIEn(USART Data Register Empty Interrupt Enable) RXCn = 1 : 수신완료 인터럽트 활성화 RXENn = 1 : 수신부 동작 활성화 Bit 3 – TXENn(USART Transmitter Enable) TXENn = 1 : 송신부 동작 활성화

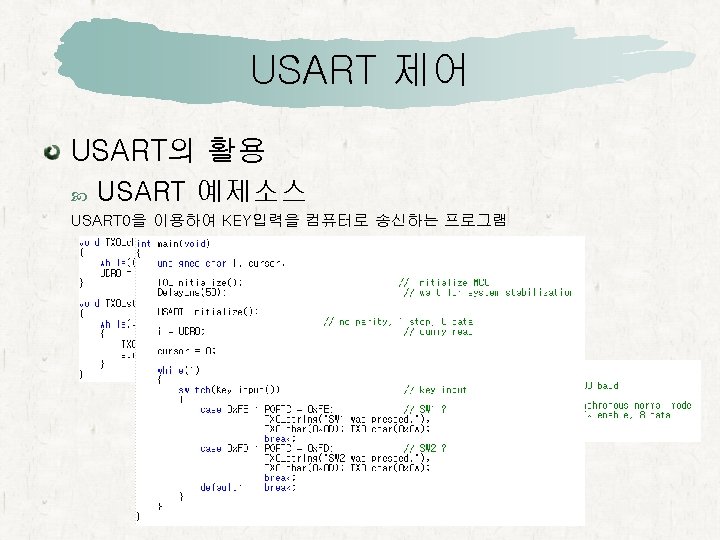

USART 제어 USART의 활용 USART 동작결과
http: //cafe. naver. com/roboticslab. cafe
