ATLAS Trigger DAQ System TGC Level 1 Trigger

  • Slides: 12
Download presentation

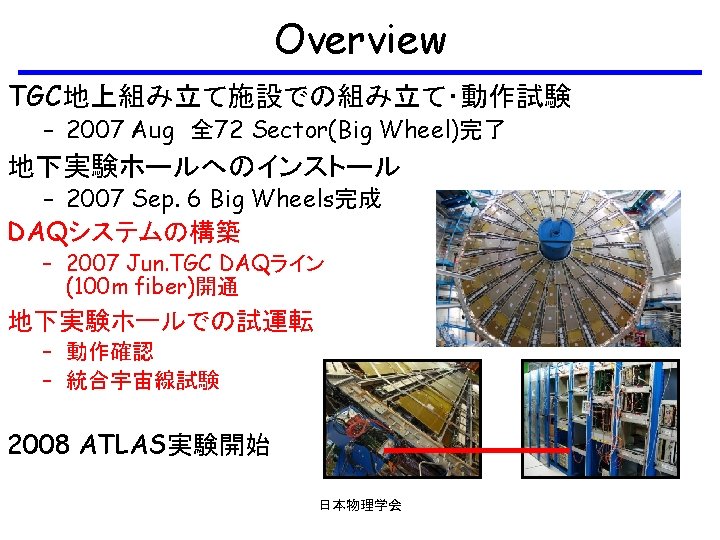

ATLAS Trigger DAQ System TGC: Level 1 Trigger 用ミューオン検出器 3段階のTrigger System – Level 1

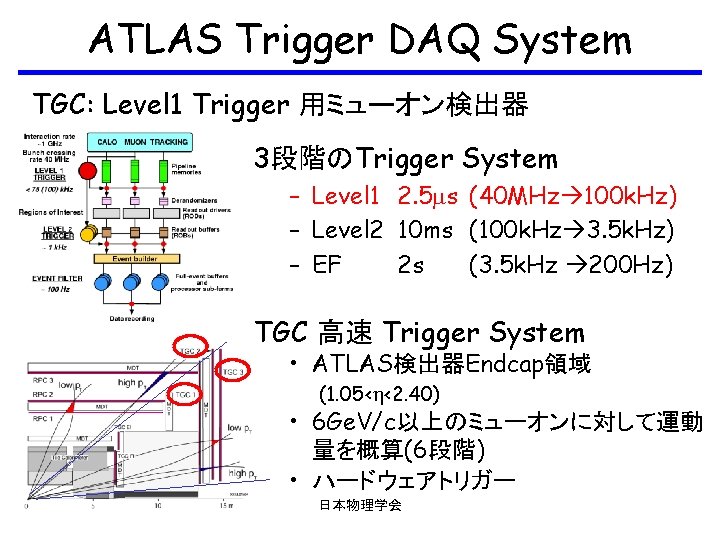

ATLAS Trigger DAQ System TGC: Level 1 Trigger 用ミューオン検出器 3段階のTrigger System – Level 1 2. 5 ms (40 MHz 100 k. Hz) – Level 2 10 ms (100 k. Hz 3. 5 k. Hz) – EF 2 s (3. 5 k. Hz 200 Hz) TGC 高速 Trigger System • ATLAS検出器Endcap領域 (1. 05<h<2. 40) • 6 Ge. V/c以上のミューオンに対して運動 量を概算(6段階) • ハードウェアトリガー 日本物理学会

TGC Trigger DAQシステム Control Line JRC ASD 3. 2 x 105 ch HSC Readout

TGC Trigger DAQシステム Control Line JRC ASD 3. 2 x 105 ch HSC Readout Line L 1 Buffer PP SSW PS Board Trigger Line SL Mini Rack ATLAS Central Trigger System ATLASエレキハット 100 m CAT 6 cableによる高速LVDS Link Speed 12 bit/Clock=480 Mbit/s Link総数 24192 PS Board ROD Hp. T Coincidence ATLAS実験ホール (地下100 m) (On Detector) CCI ATLAS エレキハット (地下80 m) Optical Fiberによる高速G Link Speed 20 bit/Clock=800 Mbit/s Link総数 2808 日本物理学会 Mini Rack ATLASエレキハット

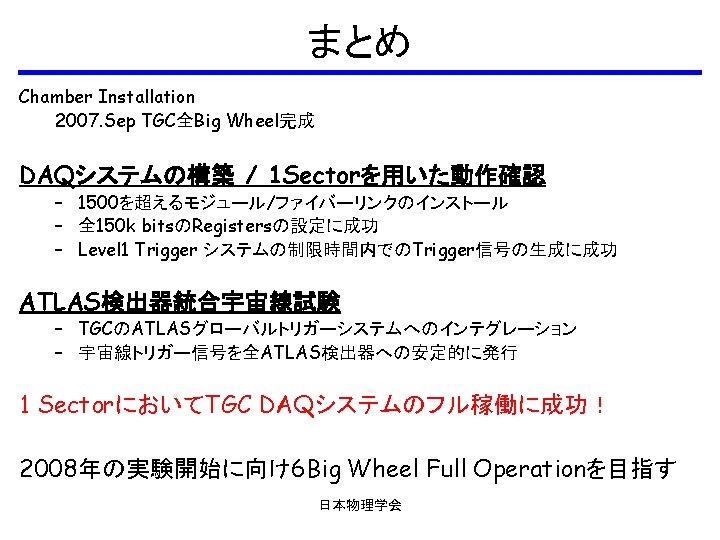

システム動作確認 1 Sectorを用いた動作確認 – Electronics Configuration 全 150 kbitsのregisterの設定 – Trigger Timing測定 Level 1

システム動作確認 1 Sectorを用いた動作確認 – Electronics Configuration 全 150 kbitsのregisterの設定 – Trigger Timing測定 Level 1 Trigger制限時間(2. 5 ms)内のTrigger情報の生成 ATLAS検出器統合宇宙線試験 – TGC Trigger SystemをATLAS Global Trigger Systemに組み込む – TGCが発行した宇宙線Trigger信号を他検出器のDAQシステムへ配布 日本物理学会

Electronics Configuration ASD 3. 2 x 105 ch PP JRC HSC L 1 Buffer

Electronics Configuration ASD 3. 2 x 105 ch PP JRC HSC L 1 Buffer SSW Coincidence PS Board Buffer Depth Timing Parameter Trigger Logic Hp. T CCI CCI Bus master VME A 32/D 32 ATLASエレキハット Mini Rack VME A 24/D 16 • Register総数 150 Kbits • Run毎にConfiguration ATLAS実験ホールのリンクを用いて全レジスタの設定に成功! (Total Time : : ~4 min/sector) 日本物理学会

Trigger Timing Track Pattern Test Pulse L 1 Buffer SSW ROD Coincidence Hp. T

Trigger Timing Track Pattern Test Pulse L 1 Buffer SSW ROD Coincidence Hp. T SL PS Board L 1 Trigger Latency Mini Rack 100 m ATLAS Central Trigger System ATLASエレキハット (実測値) : 1. 90 ms (予測値) : 1. 88 ms ファイバー長 200 m: 1. 0 ms Central System : 0. 3 ms TGC Trigger : 0. 6 ms 衝突からL 1判定まで 0. 25 ms+1. 90 ms=2. 15 ms < 2. 5 ms 本番用セットアップを用いて、Level 1 Triggerが要求する制限時間内 日本物理学会 でのトリガー信号生成に成功

ATLAS検出器統合宇宙線試験 m ASD PP MDT+TGC L 1 Buffer SSW Coincidence CTM PS Board Readout

ATLAS検出器統合宇宙線試験 m ASD PP MDT+TGC L 1 Buffer SSW Coincidence CTM PS Board Readout Line ROD Trigger Line Mini Rack SL Central Trigger System ATLASエレキハット Chamber Condition –Gas CO 2 –HV 2800 V –V th 100 m. V (Efficiency ~ 20%) Trigger Condition – wire 2 /3 Rate ~3 Hz 日本物理学会 ATLAS 全ATLAS検出器に宇宙線トリガー信号を配布

ATLAS検出器統合宇宙線試験 Triggered By TGC Hit Multiplicity TGC Trigger RPC Trigger MDT時間応答分布 全ATLASへの宇宙線Trigger信号の発行に成功 日本物理学会

ATLAS検出器統合宇宙線試験 Triggered By TGC Hit Multiplicity TGC Trigger RPC Trigger MDT時間応答分布 全ATLASへの宇宙線Trigger信号の発行に成功 日本物理学会

ATLAS検出器統合宇宙線試験 期間 : 8/23 -9/3 参加グループ : Detectors SCT/ TRT/ Lar/ Tile/ Mu Barrel

ATLAS検出器統合宇宙線試験 期間 : 8/23 -9/3 参加グループ : Detectors SCT/ TRT/ Lar/ Tile/ Mu Barrel (MDT+RPC) Mu Endcap(MDT+TGC) L 1 Calo Data Handling Offline/ Tier-0/ online-monitoring Central Trigger/ DAQ/ DCS M 3 Commissioning Runよりもより“ATLAS Like”な運転を目指す • Shift制の導入。Expert shift + Shift Leader 毎日 2 shift 昼のシフト: : Calibration+Technical Issue 夜のシフト: : Combined Run 日本物理学会
