ATK I PROSES DAN VARIABEL PROSES ASEP MUHAMAD

ATK I PROSES DAN VARIABEL PROSES ASEP MUHAMAD SAMSUDIN, S. T. , M. T.

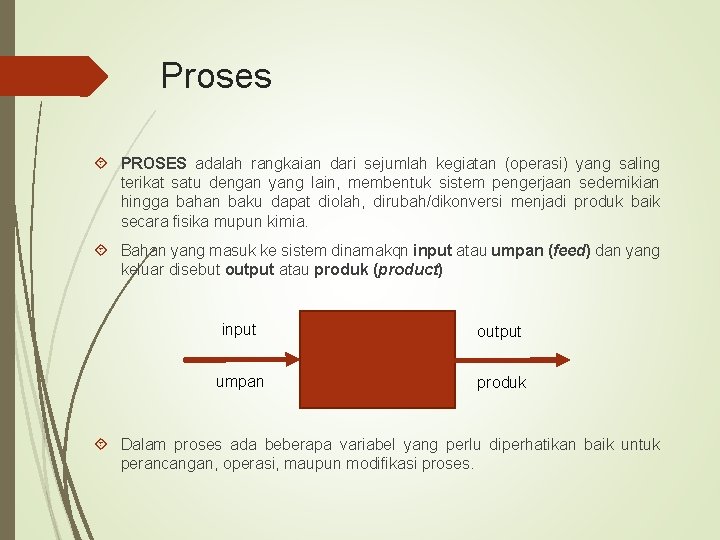

Proses PROSES adalah rangkaian dari sejumlah kegiatan (operasi) yang saling terikat satu dengan yang lain, membentuk sistem pengerjaan sedemikian hingga bahan baku dapat diolah, dirubah/dikonversi menjadi produk baik secara fisika mupun kimia. Bahan yang masuk ke sistem dinamakqn input atau umpan (feed) dan yang keluar disebut output atau produk (product) input output umpan produk Dalam proses ada beberapa variabel yang perlu diperhatikan baik untuk perancangan, operasi, maupun modifikasi proses.

Massa dan Volume

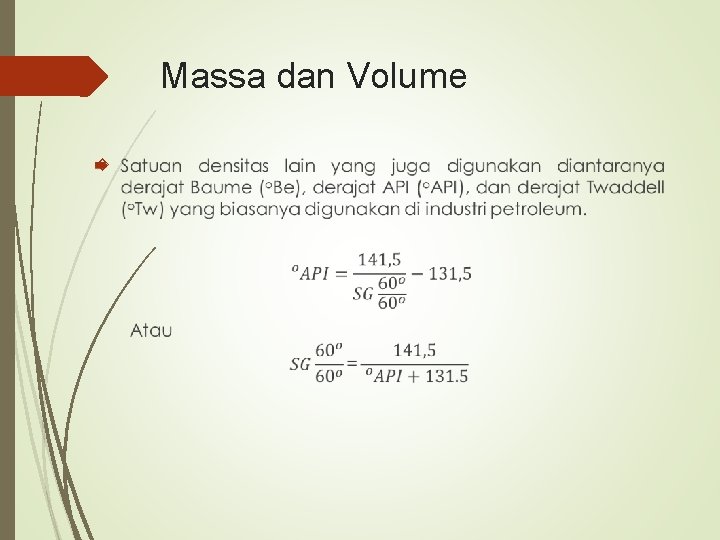

Massa dan Volume

Massa dan Volume

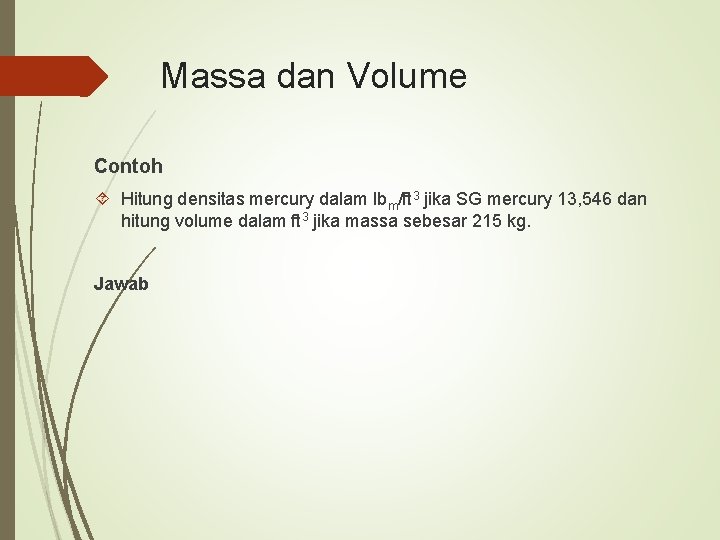

Massa dan Volume Contoh Hitung densitas mercury dalam lbm/ft 3 jika SG mercury 13, 546 dan hitung volume dalam ft 3 jika massa sebesar 215 kg. Jawab

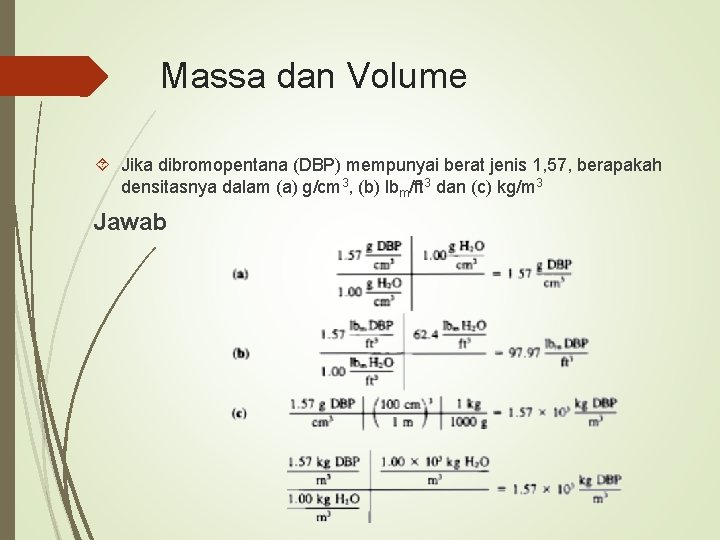

Massa dan Volume Jika dibromopentana (DBP) mempunyai berat jenis 1, 57, berapakah densitasnya dalam (a) g/cm 3, (b) lbm/ft 3 dan (c) kg/m 3 Jawab

Massa dan Volume spesifik (specific volume) adalah kebalikan dari densitas, yaitu volume per satuan massa atau satuan jumlah materi. Satuan-satuannya dapat berupa ft 3/lb massa, ft 3/lb mol, cm 3/g, m 3/kg atau rasio yang sejenis.

Laju Alir (Flow rate) adalah laju/kecepatan dimana material diangkut/dipindahkan melalui saluran proses. Laju Alir (Flow rate) dapat dinyatakan dalam laju alir massa (mass flow rate) atau laju alir volume (volumetric flow rate) laju alir massa (mass flow rate) dinyatakan dalam massa/waktu. Satuanya antara lain kg/jam, lb/jam dll. laju alir volume (volumetric flow rate) dinyatakan dalam volume/waktu. Satuanya antara lain m 3/jam, ft 3/jam dll. Alat yang digunakan untuk mengukur laju air dinamakan Flowmeter. Ada dua jenis flowmeter yang sering dipergunakan yaitu rotameter dan orifice meter

Laju Alir (Flow rate)

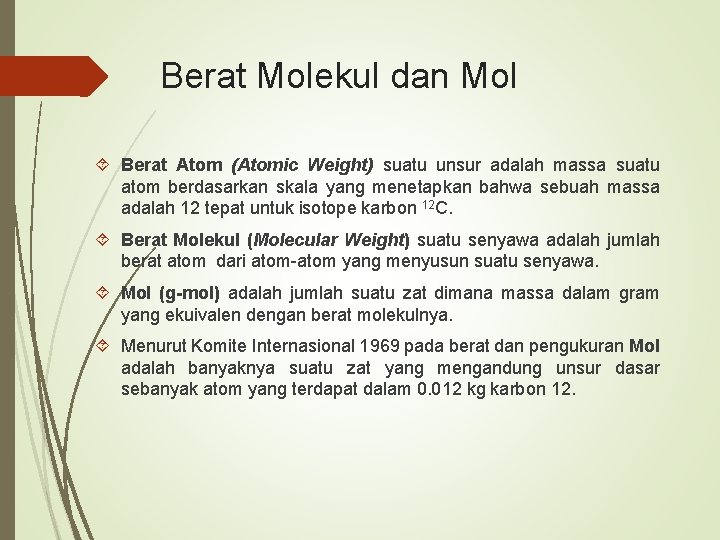

Berat Molekul dan Mol Berat Atom (Atomic Weight) suatu unsur adalah massa suatu atom berdasarkan skala yang menetapkan bahwa sebuah massa adalah 12 tepat untuk isotope karbon 12 C. Berat Molekul (Molecular Weight) suatu senyawa adalah jumlah berat atom dari atom-atom yang menyusun suatu senyawa. Mol (g-mol) adalah jumlah suatu zat dimana massa dalam gram yang ekuivalen dengan berat molekulnya. Menurut Komite Internasional 1969 pada berat dan pengukuran Mol adalah banyaknya suatu zat yang mengandung unsur dasar sebanyak atom yang terdapat dalam 0. 012 kg karbon 12.

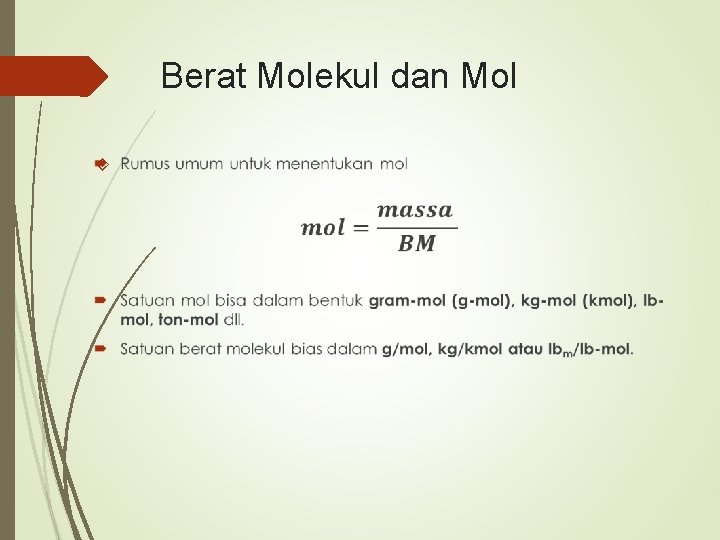

Berat Molekul dan Mol

Berat Molekul dan Mol

Berat Molekul dan Mol Contoh 2 Untuk 100 g CO 2 berapakah ? 1. mol CO 2 2. lb-mol CO 2 3. mol C 4. mol O 5. mol O 2 6. gram O 7. gram O 2 8. Jumlah molekul CO 2

Fraksi Massa, Fraksi Mol dan BM rata-rata Arus proses umumnya terdiri dari banyak komponen. Untuk menyatakan komposisi dalam sebuah campuran menggunakan fraksi massa (mass fraction) dan fraksi mol (mole fraction).

Fraksi Massa, Fraksi Mol dan BM rata-rata Contoh Larutan yang mengandung 15% A berat (x. A = 0. 15) dan 20 mol % B (y. B = 0. 20). Hitunglah 1. Berat A dalam 175 g larutan 2. Laju Alir massa A pada arus yang mengalir dengan laju alir 53 lbm/h

Fraksi Massa, Fraksi Mol dan BM rata-rata 3. Laju alir molar B pada arus yang mengalir dengan laju alir 1000 mol/menit 4. Laju alir total larutan jika laju alir molar sebesar 28 kmol B/s 5. Berat larutan yang mengandung 300 lbm A

Fraksi Massa, Fraksi Mol dan BM rata-rata Contoh Campuran gas mempunyai komposisi massa dibawah ini. Berapakah komposisi mol-nya?

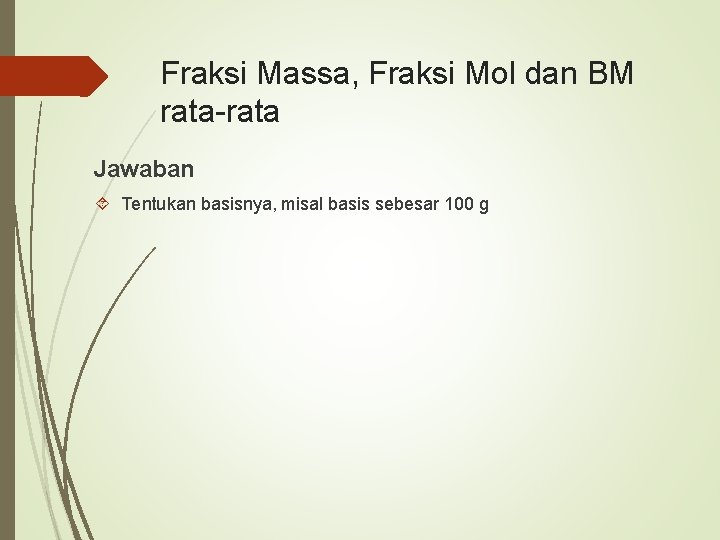

Fraksi Massa, Fraksi Mol dan BM rata-rata Jawaban Tentukan basisnya, misal basis sebesar 100 g

Fraksi Massa, Fraksi Mol dan BM rata-rata

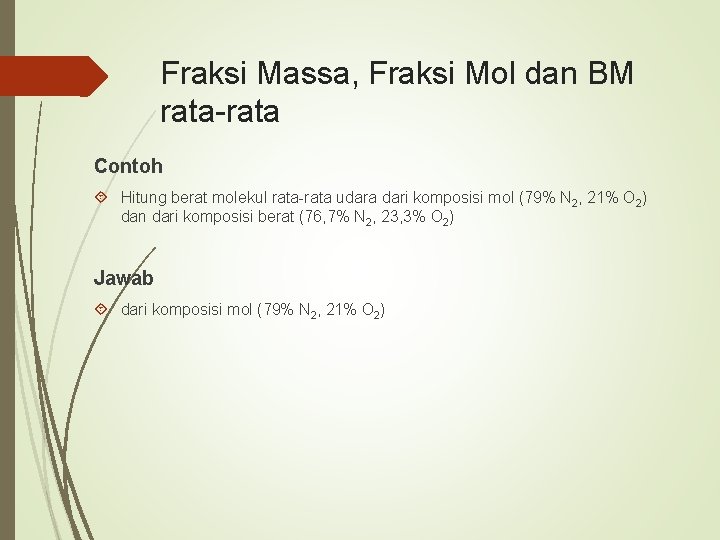

Fraksi Massa, Fraksi Mol dan BM rata-rata Contoh Hitung berat molekul rata-rata udara dari komposisi mol (79% N 2, 21% O 2) dan dari komposisi berat (76, 7% N 2, 23, 3% O 2) Jawab dari komposisi mol (79% N 2, 21% O 2)

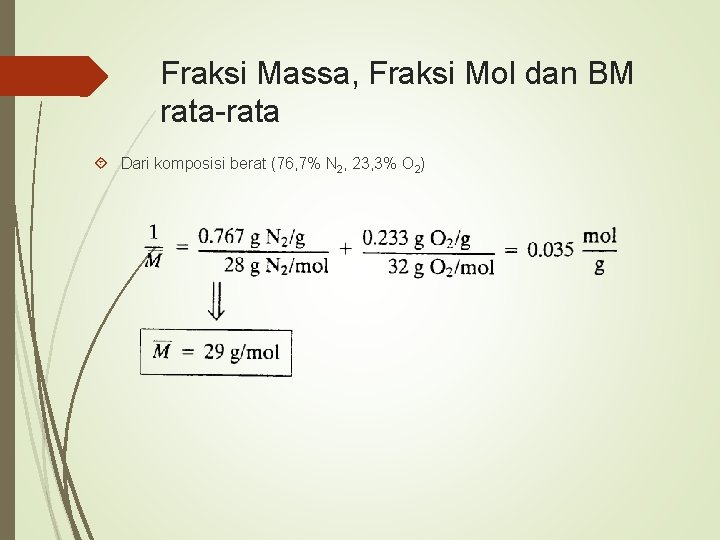

Fraksi Massa, Fraksi Mol dan BM rata-rata Dari komposisi berat (76, 7% N 2, 23, 3% O 2)

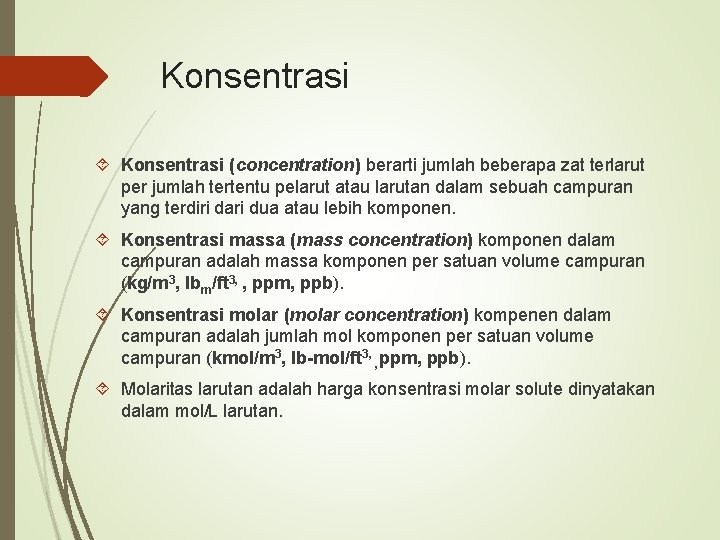

Konsentrasi (concentration) berarti jumlah beberapa zat terlarut per jumlah tertentu pelarut atau larutan dalam sebuah campuran yang terdiri dari dua atau lebih komponen. Konsentrasi massa (mass concentration) komponen dalam campuran adalah massa komponen per satuan volume campuran (kg/m 3, lbm/ft 3, , ppm, ppb). Konsentrasi molar (molar concentration) kompenen dalam campuran adalah jumlah mol komponen per satuan volume campuran (kmol/m 3, lb-mol/ft 3, , ppm, ppb). Molaritas larutan adalah harga konsentrasi molar solute dinyatakan dalam mol/L larutan.

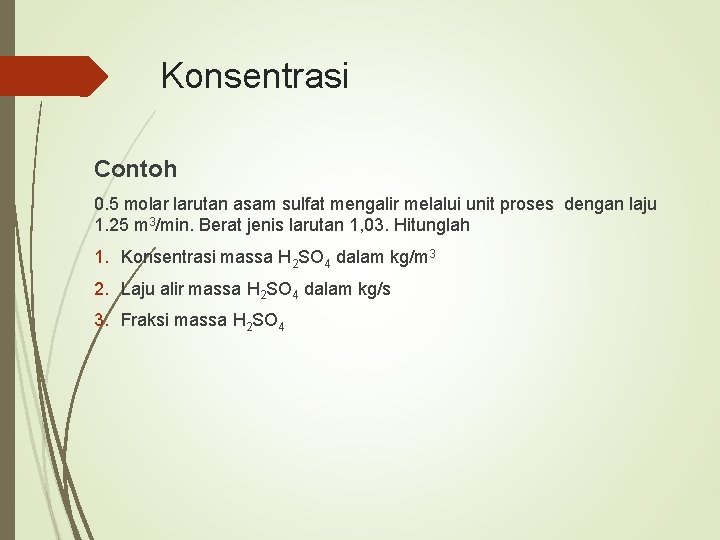

Konsentrasi Contoh 0. 5 molar larutan asam sulfat mengalir melalui unit proses dengan laju 1. 25 m 3/min. Berat jenis larutan 1, 03. Hitunglah 1. Konsentrasi massa H 2 SO 4 dalam kg/m 3 2. Laju alir massa H 2 SO 4 dalam kg/s 3. Fraksi massa H 2 SO 4

Konsentrasi 1 2 3

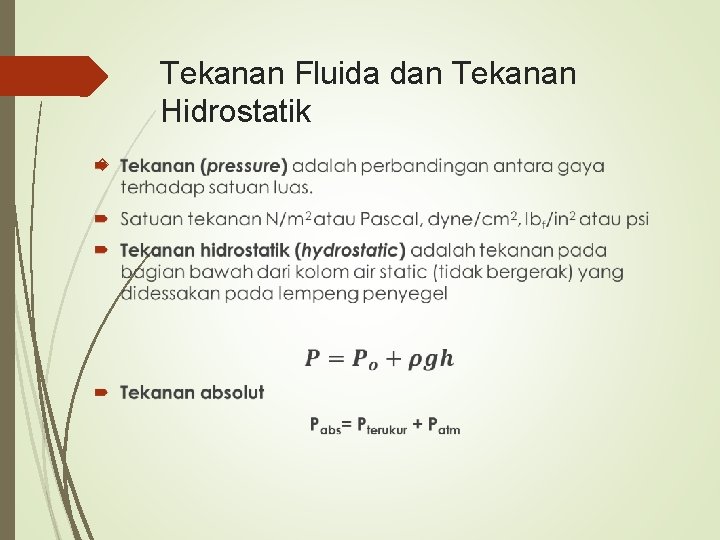

Tekanan Fluida dan Tekanan Hidrostatik

Tekanan Fluida dan Tekanan Hidrostatik Pengukuran tekanan fluida 1. Elastic- element methods : bourdon tubes, bellows, and diaphragms 2. Liquid-coloumn methods : manometers 3. Electrical methods : strain gauges, piezoresistive transducers and piezoelectric transducers

Tekanan Fluida dan Tekanan Hidrostatik

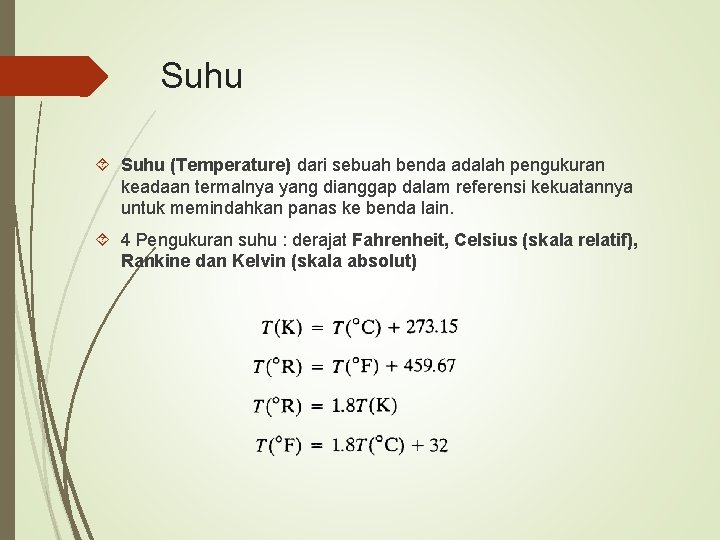

Suhu (Temperature) dari sebuah benda adalah pengukuran keadaan termalnya yang dianggap dalam referensi kekuatannya untuk memindahkan panas ke benda lain. 4 Pengukuran suhu : derajat Fahrenheit, Celsius (skala relatif), Rankine dan Kelvin (skala absolut)

Suhu

Suhu Persamaan hubungan antar skala suhu mengacu pada T(o. B) = a. T(o. A) + b Kita bisa menggunakn perbandingan untuk mencari besarnya a dan b. Contoh Tentukan hubungan persamaan o. F dan o. C

Suhu Jawab
