Atemschutz - Einteilung der Geräte Atemschutzgeräte sind Geräte, die es dem Träger ermöglichen, sich unter Aufrechterhaltung seiner Atmung in gesundheitsschädigender Umgebung aufzuhalten

Atemschutz - Einteilung der Geräte „Atemschutzgeräte werden entsprechend ihrer Schutzwirkung in Filter- und Isoliergeräte eingeteilt. - Filtergeräte wirken durch Reinigen der Einatemluft - Isoliergeräte wirken durch Zufuhr von Atemluft aus dem Luftversorgungssystem“ Atemschutzgeräte Filtergeräte (abhängig von der Umgebungsatmosphäre) Atemanschluss mit Filter Isoliergeräte (abhängig von der Umgebungsatmosphäre) Atemanschluss mit Luftversorgungssystem

Atemschutz - Einteilung der Geräte Atemanschlüsse (Vollmasken) Atemanschlüsse sind die Teile von Atemschutzgeräten, die das Atemschutzgerät mit den Atemorganen des Atemschutzgeräteträgers verbindet. Diese Atemanschlüsse werden unterschieden in: • • • Atemanschluss mit Rundgewinde (für Normaldruck-PA) Atemanschluss mit Spitzgewinde (Farbkennzeichnung Rot; für Überdruck -PA) Atemanschluss mit Zentralgewinde (für Regenerationsgeräte) Im Einsatzdienst der Feuerwehren werden ausschließlich Vollmasken verwendet, die für den Einsatzdienst der Feuerwehr geprüft und zugelassen sind.

Atemschutz - Einteilung der Geräte Aufbau einer Vollmaske Maskenkörper Innenmaske Einatemventil Anschlussstück Sprechmembrane in der Maske eingebaut Maskenspinne Sichtscheibe Dichtrahmen Steuerventile Ausatemventil Trageband

Atemschutz - Einteilung der Geräte Umluftabhängige Atemschutzgeräte (Filtergeräte) 1. Atemschutzgeräte, die abhängig von der Umgebungsatmosphäre wirken (Filtergeräte)

Atemschutz - Einteilung der Geräte Einteilung von Filtergeräten nach EN 133 Bei den Feuerwehren werden folgende Filtergeräte, die sich in drei Gruppen unterteilen eingesetzt:

Atemschutz - Einteilung der Geräte Einteilung von Filtergeräten nach EN 133 1. Filtergeräte gegen Partikel • Partikelfilter mit Atemanschluß • Filtrierender Atemanschluß gegen Partikel

Atemschutz - Einteilung der Geräte Wirkungsweise eines Partikelfilter Sie sind mit einem Gemisch feiner Fasern gefüllt, an denen die Schadstoffe festgehalten werden.

Atemschutz - Einteilung der Geräte Aufbau eines Partikelfilters Rundgewindeanschluss Partikelfilter (feine Fasern) Lufteintrittsöffnung

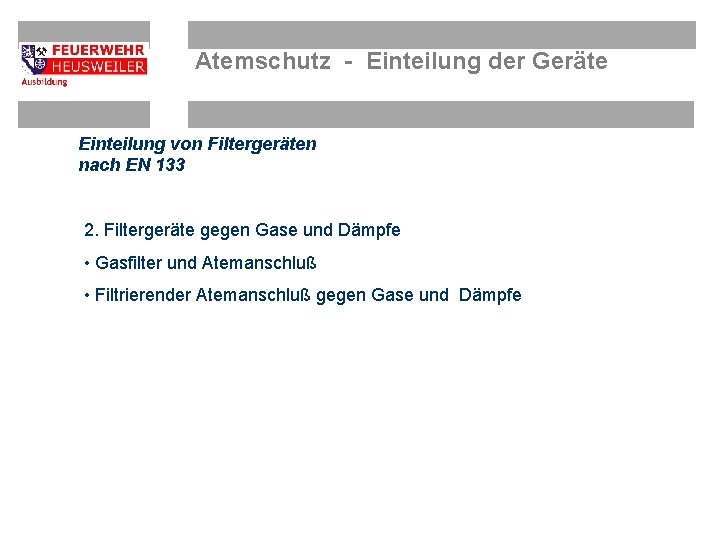

Atemschutz - Einteilung der Geräte Einteilung von Filtergeräten nach EN 133 2. Filtergeräte gegen Gase und Dämpfe • Gasfilter und Atemanschluß • Filtrierender Atemanschluß gegen Gase und Dämpfe

Atemschutz - Einteilung der Geräte Wirkungsweise eines Gasfilter Sie sind mit Aktivkohle gefüllt, deren poröse Struktur eine große Oberfläche bildet, an der die Schadstoffmoleküle physikalisch festgehalten (absorbiert) werden.

Atemschutz - Einteilung der Geräte Aufbau eines Gasfilters Rundgewindeanschluss Gasfilter (Aktivkohle) Lochscheibe mit Sieb Lufteintrittsöffnung

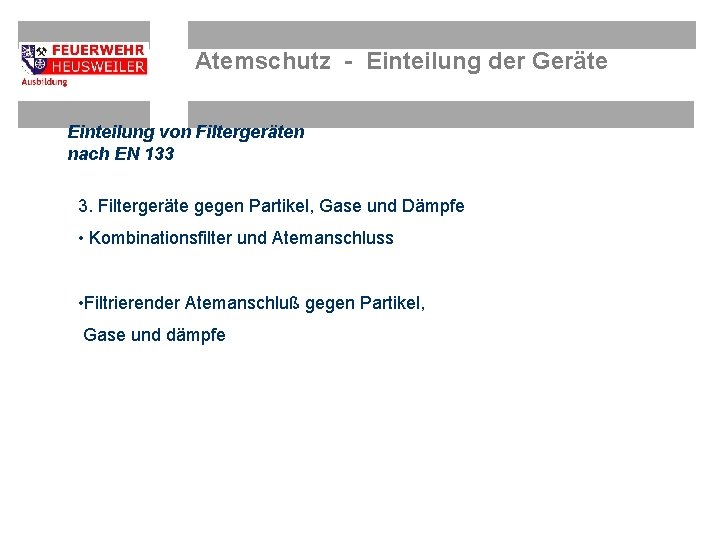

Atemschutz - Einteilung der Geräte Einteilung von Filtergeräten nach EN 133 3. Filtergeräte gegen Partikel, Gase und Dämpfe • Kombinationsfilter und Atemanschluss • Filtrierender Atemanschluß gegen Partikel, Gase und dämpfe

Atemschutz - Einteilung der Geräte Wirkungsweise eines Kombinationsfilter Sie vereinigen Gas- und Partikelfilter in einem Gehäuse.

Atemschutz - Einteilung der Geräte Aufbau eines Kombinationsfilters Rundgewindeanschluss Partikelfilter (feine Fasern) Gasfilter (Aktivkohle) Lochscheibe mit Sieb Lufteintrittsöffnung

Atemschutz - Einteilung der Geräte Wirkungsweise eines Kombinationsfilters Filteraustritt Filtereintritt Sauerstoff Kohlendioxid Stickstoff Edelgase Schadstoff Edelgase 1 g =1500 m 2

Atemschutz - Einteilung der Geräte Filtertypen nach EN 141 bzw. 143 Filtertyp Kennfarbe Klasse Hauptanwendungsbereich A 1, 2 oder 3 Organische Gase u. dämpfe > 65 o C B 1, 2 oder 3 Anorganische Gase u. dämpfe E 1, 2 oder 3 Schwefeldioxid und andere saure Gase und Dämpfe K 1, 2 oder 3 Ammoniak P 1, 2 oder 3 Partikel

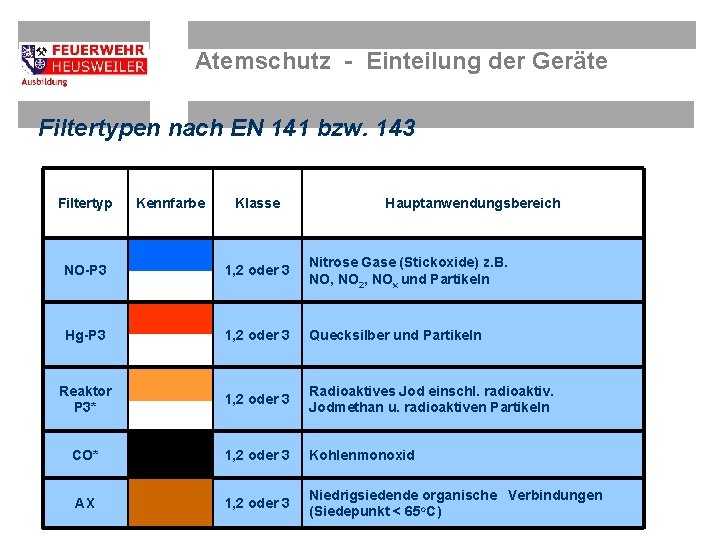

Atemschutz - Einteilung der Geräte Filtertypen nach EN 141 bzw. 143 Filtertyp Kennfarbe Klasse Hauptanwendungsbereich NO-P 3 1, 2 oder 3 Nitrose Gase (Stickoxide) z. B. NO, NO 2, NOx und Partikeln Hg-P 3 1, 2 oder 3 Quecksilber und Partikeln Reaktor P 3* 1, 2 oder 3 Radioaktives Jod einschl. radioaktiv. Jodmethan u. radioaktiven Partikeln CO* 1, 2 oder 3 Kohlenmonoxid AX 1, 2 oder 3 Niedrigsiedende organische Verbindungen (Siedepunkt < 65 o. C)

Atemschutz - Einteilung der Geräte Atemfilter Klassen und Normen Kennfarbe Typ Kl. Höchstzulässige Gaskonzentration** Norm A 1 2 3 1000 ml/m 3 (0, 1 Vol. -%) 5000 ml/m 3 (0, 5 Vol. -%) 10000 ml/m 3 (1, 0 Vol. -%) EN 141 B 1 2 3 1000 ml/m 3 (0, 1 Vol. -%) 5000 ml/m 3 (0, 5 Vol. -%) 10000 ml/m 3 (1, 0 Vol. -%) EN 141 K 1 2 3 1000 ml/m 3 (0, 1 Vol. -%) 5000 ml/m 3 (0, 5 Vol. -%) 10000 ml/m 3 (1, 0 Vol. -%) EN 141 * nur Typ und Kennfarbe genormt ** abhängig vom Atemanschluss EN 141

Atemschutz - Einteilung der Geräte Atemfilter Klassen und Normen Kennfarbe Typ Kl. Höchstzulässige Gaskonzentration** Norm AX - Gr. 1 Gr. 2 NO-P 3 - Angaben der Hersteller beachten Höchstzulässige Gebrauchsdauer 20 min EN 141 Hg-P 3 - Höchstzulässige Gebrauchsdauer 50 Stunden En 141 CO* - Spezielle Anwendungsrichtlinien DIN 3181* Reaktor P 3* - Spezielle Anwendungsrichtlinien DIN 3181* P 1 2 3 Rückhaltevermögen Klein Rückhaltevermögen Mittel Rückhaltevermögen Groß * nur Typ und Kennfarbe genormt 100 ml/m 3 für max. 40 min 100 ml/m 3 für max. 20 min 1000 ml/m 3 für max. 60 min 5000 ml/m 3 für max. 20 min EN 371 ** abhängig vom Atemanschluss EN 143

Atemschutz - Einteilung der Geräte Brandfluchthauben • einmaliger Gebrauch • nur als Fluchtgerät geeignet • max. 15 min • schützt nur bedingt vor Rauch , Brandgasen und Kohlenmonoxid • min. 17% Sauerstoff muss vorhanden sein

Atemschutz - Einteilung der Geräte Filtergeräte Merke: Filtergeräte: • sind Umluftabhängige Geräte • schützen nicht vor Sauerstoffmangel • sind nicht in geschlossenen Räumen nur als Fluchtgeräte geeignet • nur bei ausreichendem Sauerstoff in der Atemluft ein zusetzen • UVV Feuerwehren ist zu beachten

Atemschutz - Einteilung der Geräte Umluftunabhängige Atemschutzgeräte (Isoliergeräte) Isoliergeräte wirken unabhängig von der Umgebungsatmosphäre und bieten Schutz gegen Sauerstoffmangel und schadstoffhaltige Atmosphäre. Man unterscheidet: • • • Behältergeräte (Preßluftatmer) Schlauchgeräte Regenerationsgeräte

Atemschutz - Einteilung der Geräte Behältergeräte Bei den Behältergeräten werden zwei Typen unterschieden: • Preßluftatmer mit Normaldruck (Normaldruck-PA) • Preßluftatmer mit Überdruck (Überdruck-PA)

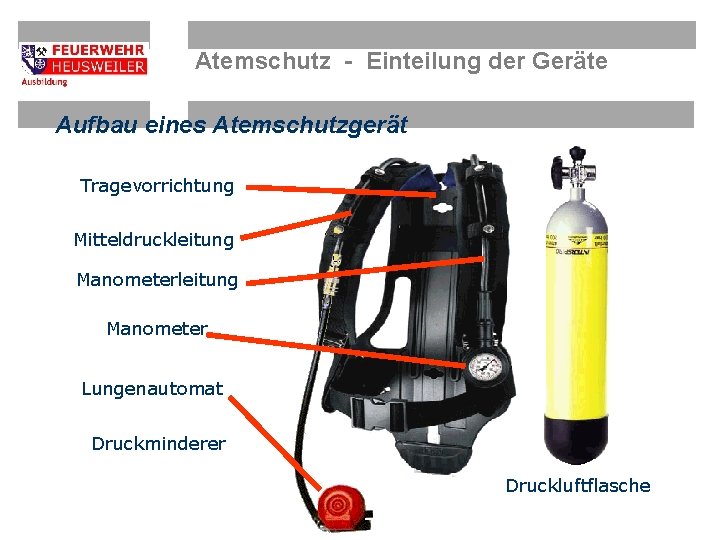

Atemschutz - Einteilung der Geräte Aufbau eines Atemschutzgerät Tragevorrichtung Mitteldruckleitung Manometer Lungenautomat Druckminderer Druckluftflasche

Atemschutz - Einteilung der Geräte Schlauchgeräte Bei Schlauchgeräten gelangt die benötigte Atemluft aus einem Bereich außerhalb der schadstoffhaltigen Umgebungsatmosphäre über Zuführungsschläuche zum Atemanschluss. Wegen der begrenzten Schlauchlänge sind die Geräte ortsabhängig und die Bewegungsfreiheit des Trägers ist somit eingeschränkt.

Atemschutz - Einteilung der Geräte Nach Art der Luftversorgung werden Schlauchgeräte in • • Frischluft-Schlauchgeräte und Druckluft-Schlauchgeräte eingeteilt.

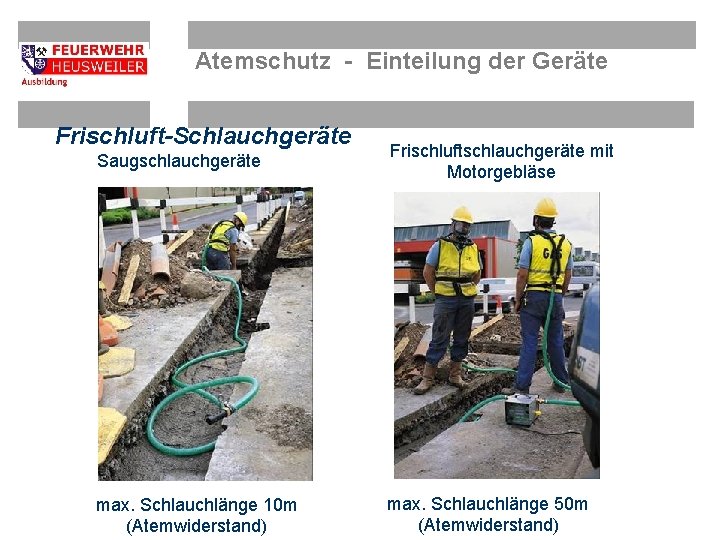

Atemschutz - Einteilung der Geräte Frischluft-Schlauchgeräte Saugschlauchgeräte Frischluftschlauchgeräte mit Motorgebläse max. Schlauchlänge 10 m (Atemwiderstand) max. Schlauchlänge 50 m (Atemwiderstand)

Atemschutz - Einteilung der Geräte Druckluft-Schlauchgeräte Druckluftschlauchgerät mit Regelventil Druckluftschlauchgerät mit Lungenautomat

Atemschutz - Einteilung der Geräte Druckluft - Schlauchgeräte mit Lungenautomat mit Regelventil Druckluftnetz Pressluft-flache

Atemschutz - Einteilung der Geräte Regenerationsgeräte („Kreislaufgeräte“) sind Atemschutzgeräte, die unabhängig von der Umgebungsluft wirken. Die vom Geräteträger ausgeatmete Luft wird über einen Atemschlauch dem Gerät zugeführt, auf chemischen Wege von Kohlendioxid befreit, mit Sauerstoff angereichert und über einen weiteren Atemschlauch dem Geräteträger wieder zugeführt.

Atemschutz - Einteilung der Geräte Die Einsatzdauer von Regenerationsgeräten liegt mit bis zu 4 Stunden deutlich über der Einsatzdauer von Preßluftatmern. Bedingt durch die Gerätetechnik und die hohen Belastungen für den Träger, müssen Atemschutzgeräteträger für Regenerationsgeräte zusätzlich ausgebildet sein.

Atemschutz - Einteilung der Geräte Es werden zwei Varianten unterschieden: • Sauerstoffschutzgerät (enthält Sauerstoff in einer Druckgasflasche) • Chemikaliensauerstoffschutzgerät (enthält chemisch gebundenen Sauerstoff) In explosionsfähiger Atmosphäre dürfen keine Regenerationsgeräte eingesetzt werden. (Gebrauchsanweisung beachten)

Atemschutz - Einteilung der Geräte Regenerationsgeräte Sauerstoffvorrat: 1 l –Flasche 200 bar Max. Einsatzzeit: 120 Minuten Funktion: Ausatemluft wird durch Ventile im Kreislauf gesteuert. Ausatemluft wird durch eine Kalkpatrone gefiltert (Bindung von Kohlendioxid und Wasserdampf) und mit Sauerstoff wieder angereichert BG 174

Atemschutz - Einteilung der Geräte Aufbau eines Regenerationsgerätes Einatemschlauch Ausatemschlauch Alkalipatrone Atembeutel Hochdruckleitung mit Manometer Speicheldose Dosiereinrichtung (1, 5 l /min) Ventildose Sauerstofflasche
