ATAKYA LER BYOLOJK ATIKSU ARITMA TESS TESS YERLEM
ATAKÖY-A İLERİ BİYOLOJİK ATIKSU ARITMA TESİSİ
TESİS YERLEŞİM PLANI

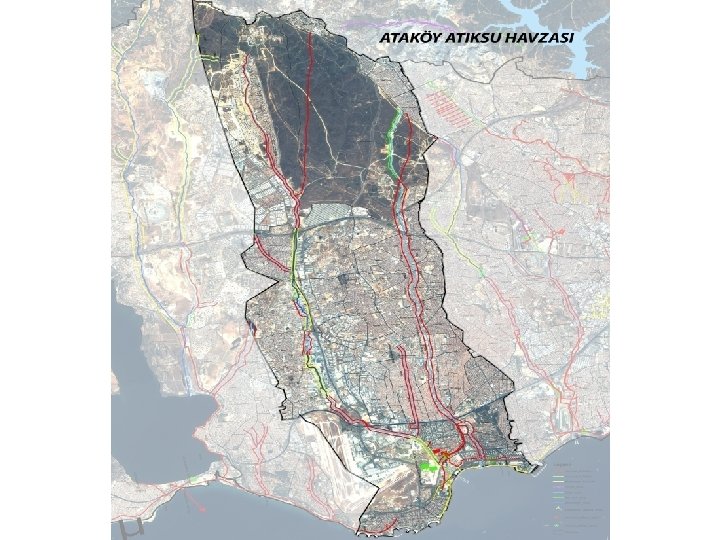

Ataköy Atıksu Arıtma Tesisi 430. 000 m 2 alana kurulmuştur
ATAKÖY ATIKSU ARITMA TESİSİ
TESİS KAÇ KİŞİYE HİZMET VERECEK? • İnşa Kapasitesi: • Nihai Kapasite: 1. 600. 000 kişi 2. 500. 000 kişi
TESİS DEBİSİ • İnşa Debisi: 390. 000 m 3/gün • Nihai Debi: 600. 000 m 3/gün
TESİSİN BAŞLICA ÜNİTELERİ
- KABA IZGARA VE GİRİŞ TERFİ MERKEZİ - İNCE IZGARA ÜNİTESİ - KUM- YAĞ TUTUCU - ÖN ÇÖKTÜRME ÜNİTESİ - BİO-P ÜNİTESİ - PROSES HAVUZU - SON ÇÖKTÜRME ÜNİTESİ - ÇAMUR ÜNİTELERİ - KOJENERASYON ÜNİTESİ - ÇIKIŞ YAPISI

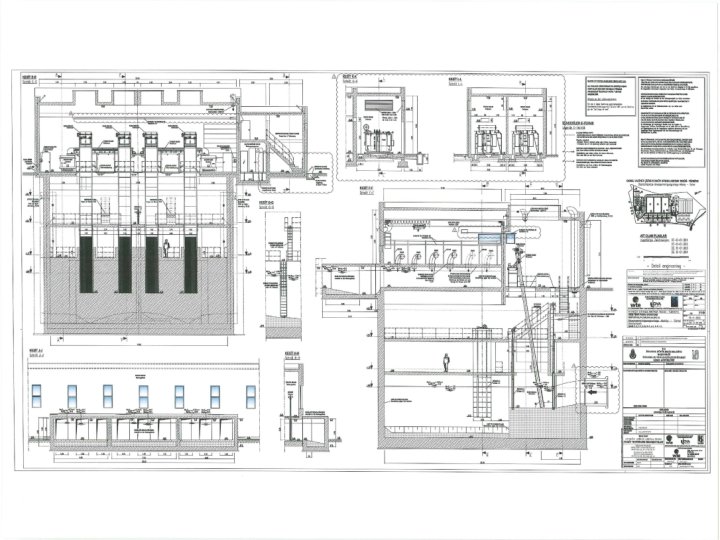

KABA IZGARA VE GİRİŞ TERFİ MERKEZİ • Şaft Çapı ; 22 m • Kaba Izgara Sayısı ; 4 adet • Izgara Çubuk Aralığı; 50 mm • 1160 lt/sn kapasiteli 6 adet dalgıç pompa • 650 lt/sn kapasiteli 3 adet dalgıç pompa

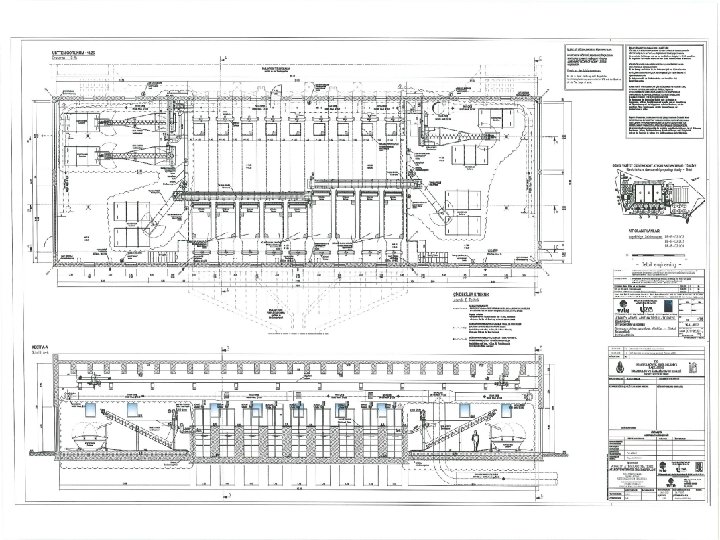

İNCE IZGARA ÜNİTESİ • KANAL SAYISI ; 6+3 ADET • IZGARA TİPİ ; ÇUBUKLU IZGARA • KANAL GENİŞLİĞİ ; 1. 8 m • KANAL DERİNLİĞİ ; 2. 7 m

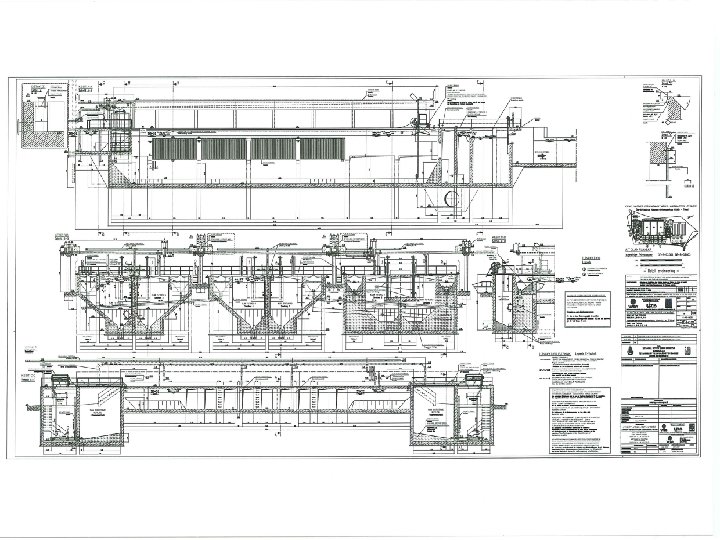

KUM- YAĞ TUTUCU • ÜNİTE SAYISI ; 3 Ünite (6 Kanal) • HER BİR KANAL HACMİ ; 712 m 3 • HER BİR KANAL GENİŞLİĞİ ; 4 m • TOPLAM UZUNLUK • DERİNLİK • BEKLETME SÜRESİ • KUM POMPALARI • BLOWER SAYISI ; 40 m ; 6, 5 m ; 10 dak. ; 6 adet / 108 m 3/h ; 6+1 adet / 1140 Nm 3/h

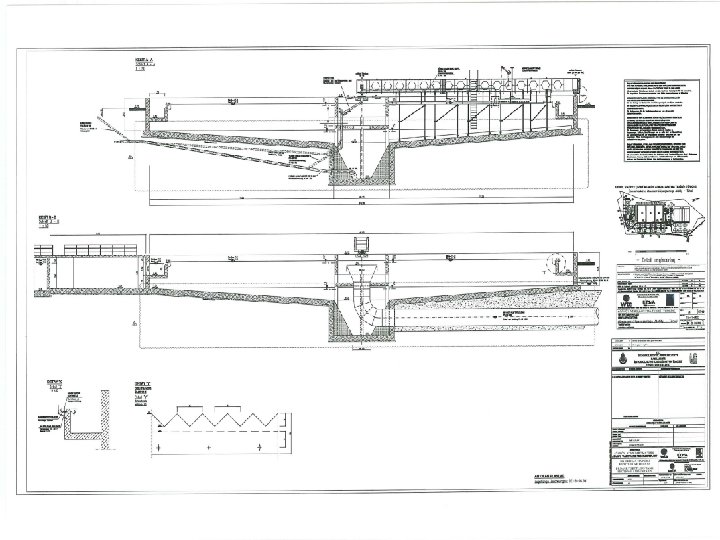

ÖN ÇÖKTÜRME ÜNİTESİ • HAVUZ SAYISI ; 2 ADET • HER BİR HAVUZ HACMİ ; 3. 750 m 3 • HER BİR HAVUZ ÇAPI ; 42 m • HER BİR HAVUZ SU DERİNLİĞİ ; 2, 70 m ÖN ÇÖKTÜRME ÜNİTESİ DEBİ DAĞILIMLARI Ön Çöktürme Atıksu Dağılım Yüzdesi Biyolojik Arıtma Atıksu Dağılım Yüzdesi Durum 1 (Normal İşletim Periyodu) % 50 Durum 2 % 67 % 33 Durum 3 %0 % 100 Durum 4 % 100 %0
