Astročestična fizika i laboratorij za testiranje fotodetektora Nikola Godinović

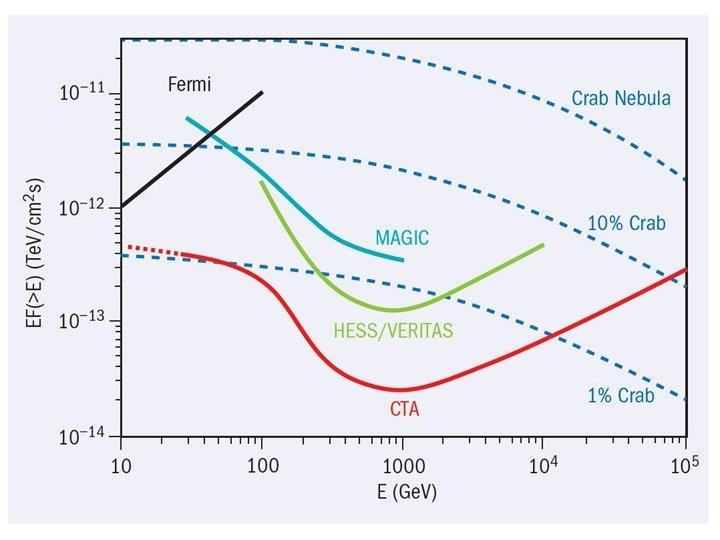

Trenutni opservatoriji VHE gama zračenje MAGIC Hr. ZZ, Ri, Zg, St 9 istraživača

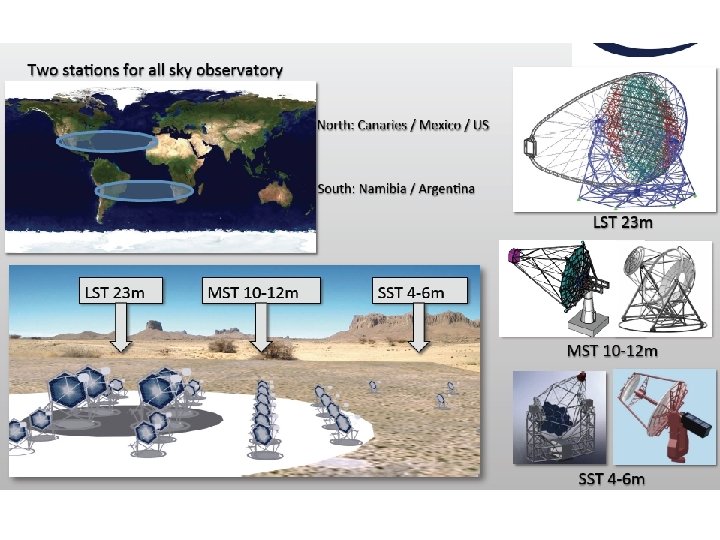

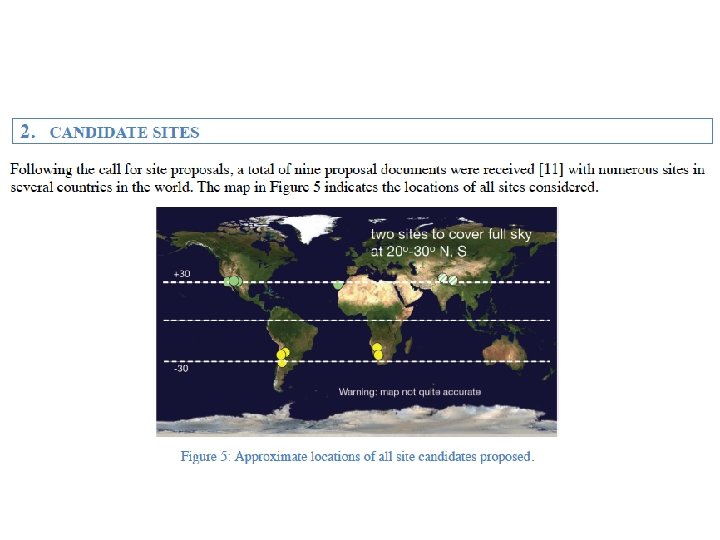

CTA – raspored južnoj i sjevernoj lokaciji

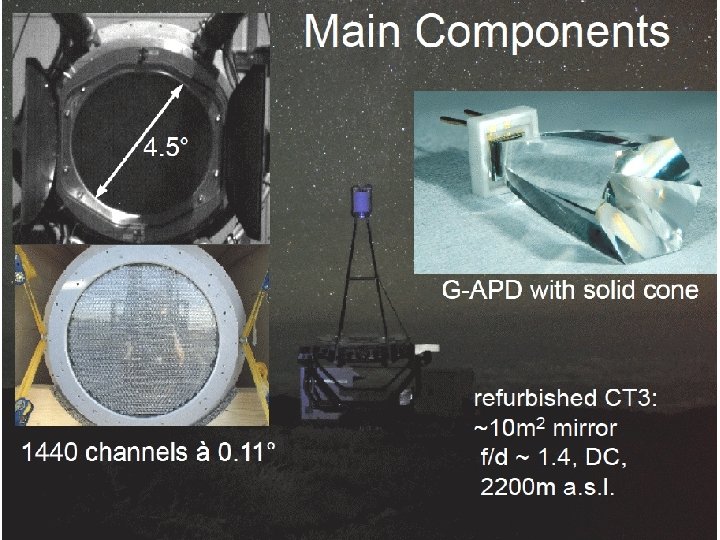

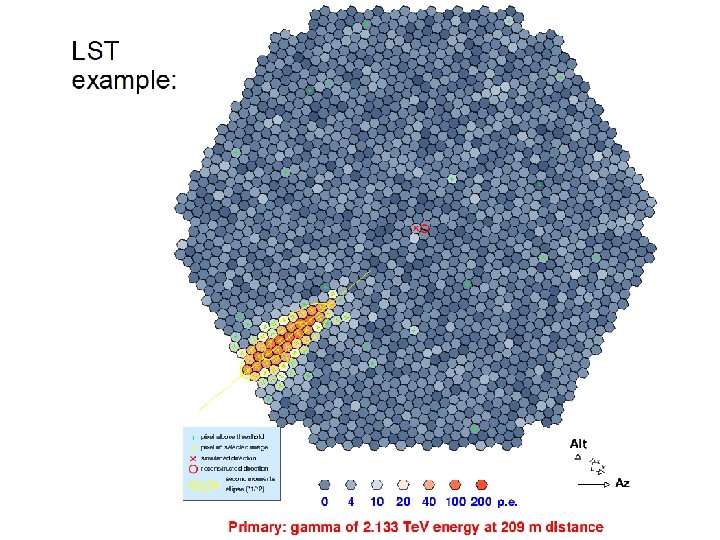

CTA – photodetectors (WG –FPI( • 100 telescope – LST 23 m, E < 50 Ge. V( – MST 12 m, 50 < E < 10 Te. V – SST 5 m, E > 10 Te. V • About 100 telescopes each will have camera of 2000 pixels/photodetectors • In total about 200 000 pixels/photodetectors • Photodetector candidate – PMT - baseline – Silicon PMT (G-APD(

Photodetector requirement • Spectral sensitivity (300 nm – 800 nm) maximum @ 400 nm (blue ( • Linear dynamic range up to 3000 phe • Time resolution < 2 ns • Operation at moderate gain (PMT) 104 to ensure longlife time and onservation under background light conditions. • Low rate of spurious singnals – Afterpulsing in PMT – Crosstalk in Si. PM

Oprema ✔(? ) + Ljudi?

Dobra prilika ü Prilika za hardwareski doprinos velikom globalnom projektu. ü Ulaganja u opermu 50 000 - 100 000 kuna, možda i manja ako se optimizira korištenje postojeće opreme ü Oprema koju imamo u Splitu + oprema na IRB-u skoro pa dovoljna da se uspostavi lab za karakterizaciju fotodetektora svih tipova ne samo za potrebe CTA ü Karakterizacija CTA fotodetetkora nadopunjuje postojeće projekte iz područja eksperimentalne nuklearne i čestične fizike na IRB-u. ü Najveći problem su ljudi/studenti ü Kako dobiti priliku za karakterizaciju CTA fotodetektora § Izmjeriti svojstva PMT/Si. PM i prezentirati rezultate na CTA meeting § Par studenata kroz svoje diplomske radove izgarde set-up za mjerenje pojedinih parametra § QE/PDE § Afterpulsing § Signal shape, transit time spre ü CTA je najznačajniji projekt astročestične fizike u Evropi ü Mogućnost financiranja iz EU fondova kroz suradnju s drugim EU lab ü Ostaje laboratorij međunarodno prepoznat i koristan puno široj zajednici a ne samo čestičnoj/astročestičnoj fizici

Backup slides

Characterization of photodetectors - equipment

Characterization of photodetectors - light source • • Sub-nanosecond pulsed LED (245 – 600 nm( Peak power 2. m. W Pulse width 500 ps Adjsutable light intesity and pulse frequency up to 40 MHz http: //www. picoquant. com/products/plsseries. htm

Existing and required equipment • • • • Sub-nanosecond pulsed LED (245 – 600 nm( Monocromatic source ( gtraing lamp is missing( Oscillscope – replace many NIM modules FADC (Flash Anaqalog to digital converter( Picometer, Keithely 6485 Calibrated PIN diode ( QE, PDE ( Pulse generatror HSA-Y high-speed voltage amplifier from FEMTO with 40 d. B gain and a bandwidth of 2 GHz High voltage source Light tight box Temperatute chamber Preamplifier http: //www. slideshare. net/nachod 40/pulse-preamplifiers-for-ctacamera-photodetectors( http: //www. mppmu. mpg. de/bat/
