Assembly Method Concepts Concept 2 Concept 1 Concept
![Assembly Method Concepts Concept 2 Concept 1 Concept 3 Assembly Method Concepts Concept 2 Concept 1 Concept 3](https://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-1.jpg)
Assembly Method Concepts Concept 2 Concept 1 Concept 3
![System Design Selection Criteria 2 Person Ram (Concept 1) 2 Station Revolving (Kitting Connectors) System Design Selection Criteria 2 Person Ram (Concept 1) 2 Station Revolving (Kitting Connectors)](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-2.jpg)
System Design Selection Criteria 2 Person Ram (Concept 1) 2 Station Revolving (Kitting Connectors) (Concept 2) One Person (DATUM) Kitting (Concept 3) Versatility of operators - + 0 + Safety 0 - 0 0 Setup Time 0 + Cycle Time + + 0 + Ease of Manufacture + 0 0 + Simultaneous Assembly + - 0 + Cost Total +’s 3 3 0 0 5 Total –’s 1 3 0 1 Total Score 2 0 0 4

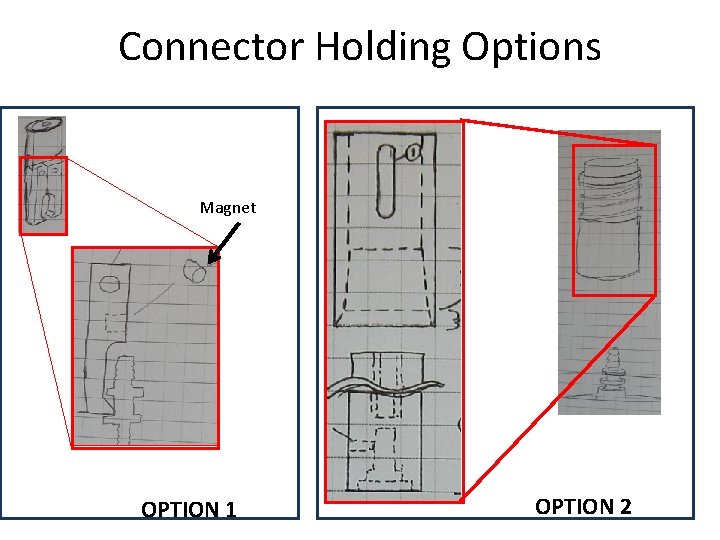

![Connector Holding Options Magnet OPTION 1 OPTION 2 Connector Holding Options Magnet OPTION 1 OPTION 2](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-3.jpg)
Connector Holding Options Magnet OPTION 1 OPTION 2

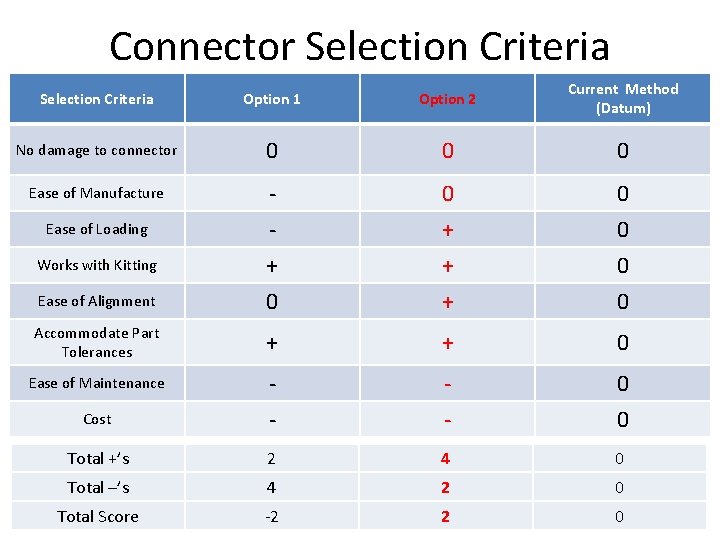

![Connector Selection Criteria Option 1 Option 2 Current Method (Datum) No damage to connector Connector Selection Criteria Option 1 Option 2 Current Method (Datum) No damage to connector](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-4.jpg)
Connector Selection Criteria Option 1 Option 2 Current Method (Datum) No damage to connector 0 0 0 Ease of Manufacture - 0 0 Ease of Loading Ease of Alignment + 0 + + + 0 0 0 Accommodate Part Tolerances + + 0 Ease of Maintenance Cost - - 0 0 Total +’s 2 4 0 Total –’s 4 2 0 Total Score -2 2 0 Works with Kitting
![Angle of Assembly Horizontal Assembly Angle of Assembly Horizontal Assembly](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-5.jpg)
Angle of Assembly Horizontal Assembly
![Angle of Assembly Angular Assembly Angle of Assembly Angular Assembly](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-6.jpg)
Angle of Assembly Angular Assembly
![Angle Of Assembly Selection Criteria Horizontal Assembly Vertical Assembly (DATUM) Angular Assembly* (30 o-45 Angle Of Assembly Selection Criteria Horizontal Assembly Vertical Assembly (DATUM) Angular Assembly* (30 o-45](http://slidetodoc.com/presentation_image/12fbf14a54dc54113549c657b269af9e/image-7.jpg)
Angle Of Assembly Selection Criteria Horizontal Assembly Vertical Assembly (DATUM) Angular Assembly* (30 o-45 o) Footprint - 0 - Stability of Part (Most Important) - 0 +* Cost - 0 + Ease of Manufacture - 0 - Total +’s 0 0 2 Total –’s 4 0 2 TOTAL -4 0 0 *We felt that the stability of the bottle top in the base was the most important criteria. Since the angular assembly can assure a part stability greater than that of a vertical assembly, we chose the angular assembly method.
