ASSEMBLAGE MIBOIS MTHODE DEXCUTION USINAGE Sciage hors querrage
ASSEMBLAGE à MI-BOIS MÉTHODE D’EXÉCUTION USINAGE Sciage hors équerrage : ASSEMBLAGE • Il y a un « jour » visible En parement Espace trop important en haut de l’entaille. En bas de l’entaille Espace trop important en bas de l’entaille CORRECTION 1. Vérification du traçage, report du tracé sur le chant à 90° avec le parement. 2. Contrôle du sciage pendant toute la durée de l’usinage, jusqu’au fond de l’entaille.

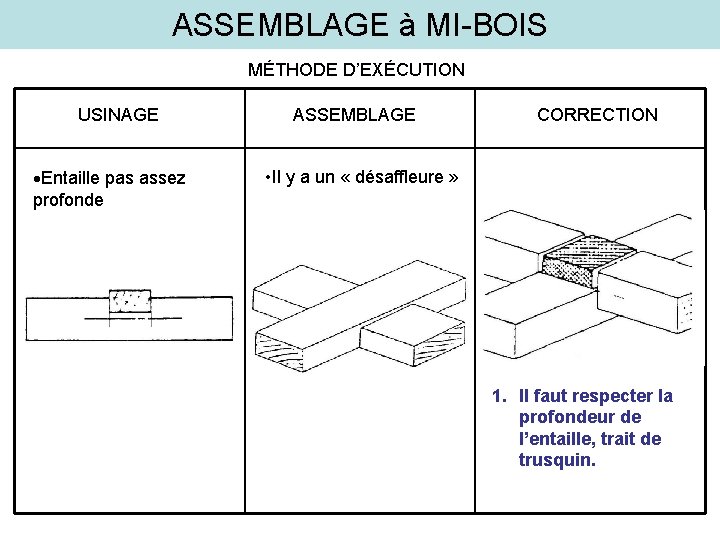

ASSEMBLAGE à MI-BOIS MÉTHODE D’EXÉCUTION USINAGE Entaille pas assez profonde ASSEMBLAGE CORRECTION • Il y a un « désaffleure » 1. Il faut respecter la profondeur de l’entaille, trait de trusquin.
ASSEMBLAGE à MI-BOIS MÉTHODE D’EXÉCUTION USINAGE ASSEMBLAGE • Il y a cintrage des pièces avec un risque d’éclatement, fente, au niveau du fond de l’entaille Entaille trop étroite CORRECTION 1. Les entailles sont trop étroites. Retouches possibles : Reprendre les bords de l’entaille avec une cale servant de guide pour le ciseau à bois, pour une petite quantité de matière à enlever. • Reprendre les bords de l’entaille avec une cale servant de guide pour la scie dans le cas de beaucoup de matière à enlever.

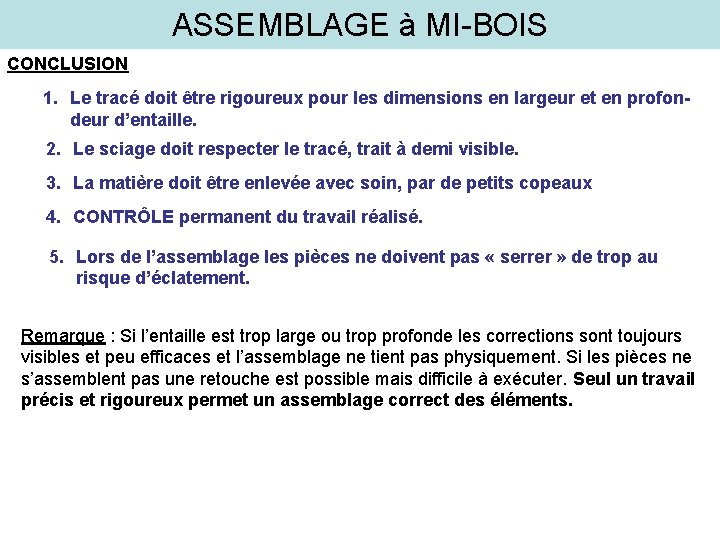

ASSEMBLAGE à MI-BOIS CONCLUSION 1. Le tracé doit être rigoureux pour les dimensions en largeur et en profondeur d’entaille. 2. Le sciage doit respecter le tracé, trait à demi visible. 3. La matière doit être enlevée avec soin, par de petits copeaux 4. CONTRÔLE permanent du travail réalisé. 5. Lors de l’assemblage les pièces ne doivent pas « serrer » de trop au risque d’éclatement. Remarque : Si l’entaille est trop large ou trop profonde les corrections sont toujours visibles et peu efficaces et l’assemblage ne tient pas physiquement. Si les pièces ne s’assemblent pas une retouche est possible mais difficile à exécuter. Seul un travail précis et rigoureux permet un assemblage correct des éléments.
