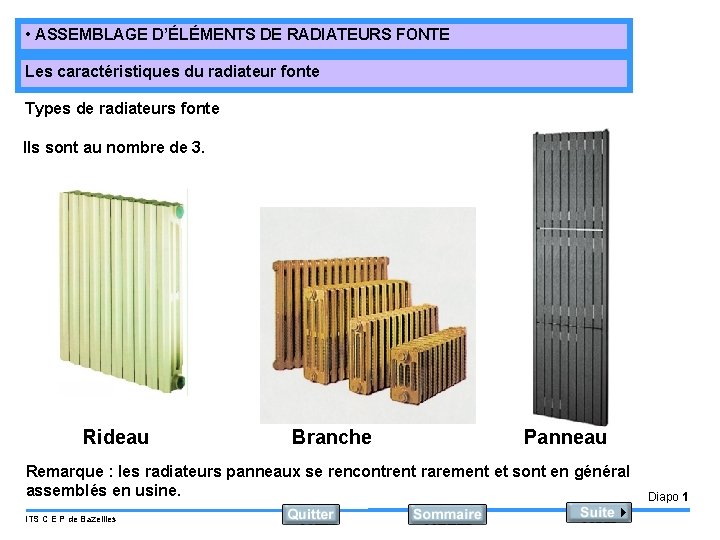

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte Types de radiateurs fonte Ils sont au nombre de 3. Rideau Branche Panneau Remarque : les radiateurs panneaux se rencontrent rarement et sont en général assemblés en usine. ITS C E P de Bazeilles Diapo 1

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte Constitution d’un radiateur fonte Un radiateur fonte est constitué d’éléments identiques assemblés entre eux à l’aide de nipples. L’étanchéité de l’assemblage est assurée par un joint papier. Nipple permettant l’assemblage des éléments. Élément Joint permettant l’étanchéité de l’assemblage. Assemblage d’éléments = radiateur Diapo 2 ITS C E P de Bazeilles

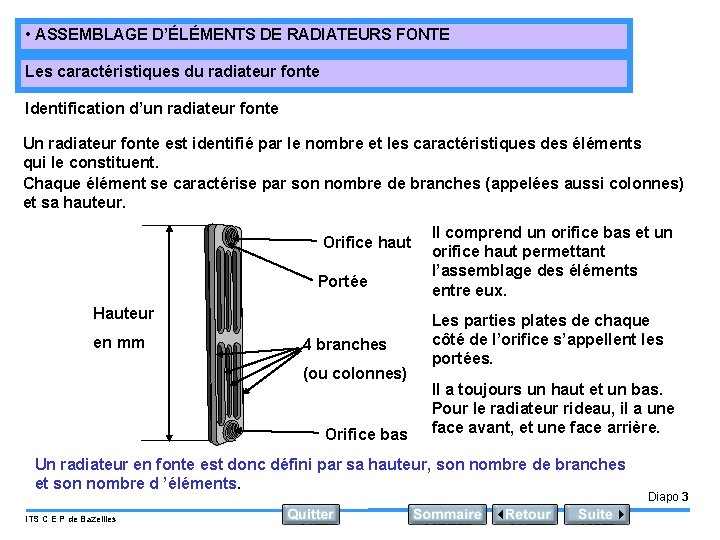

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte Identification d’un radiateur fonte Un radiateur fonte est identifié par le nombre et les caractéristiques des éléments qui le constituent. Chaque élément se caractérise par son nombre de branches (appelées aussi colonnes) et sa hauteur. Orifice haut Portée Hauteur en mm 4 branches (ou colonnes) Orifice bas Il comprend un orifice bas et un orifice haut permettant l’assemblage des éléments entre eux. Les parties plates de chaque côté de l’orifice s’appellent les portées. Il a toujours un haut et un bas. Pour le radiateur rideau, il a une face avant, et une face arrière. Un radiateur en fonte est donc défini par sa hauteur, son nombre de branches et son nombre d ’éléments. ITS C E P de Bazeilles Diapo 3

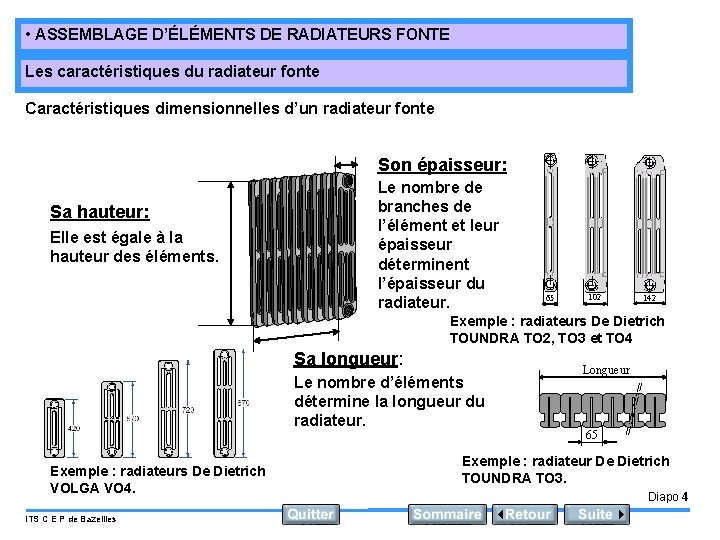

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte Caractéristiques dimensionnelles d’un radiateur fonte Son épaisseur: Sa hauteur: Elle est égale à la hauteur des éléments. Le nombre de branches de l’élément et leur épaisseur déterminent l’épaisseur du radiateur. 65 102 142 Exemple : radiateurs De Dietrich TOUNDRA TO 2, TO 3 et TO 4 Sa longueur: Le nombre d’éléments détermine la longueur du radiateur. Exemple : radiateurs De Dietrich VOLGA VO 4. ITS C E P de Bazeilles Longueur 65 Exemple : radiateur De Dietrich TOUNDRA TO 3. Diapo 4

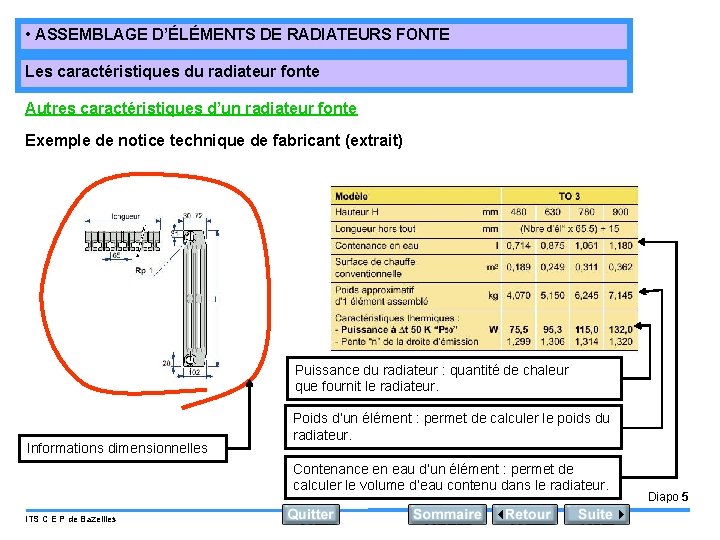

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte Autres caractéristiques d’un radiateur fonte Exemple de notice technique de fabricant (extrait) Puissance du radiateur : quantité de chaleur que fournit le radiateur. Informations dimensionnelles Poids d’un élément : permet de calculer le poids du radiateur. Contenance en eau d’un élément : permet de calculer le volume d’eau contenu dans le radiateur. ITS C E P de Bazeilles Diapo 5

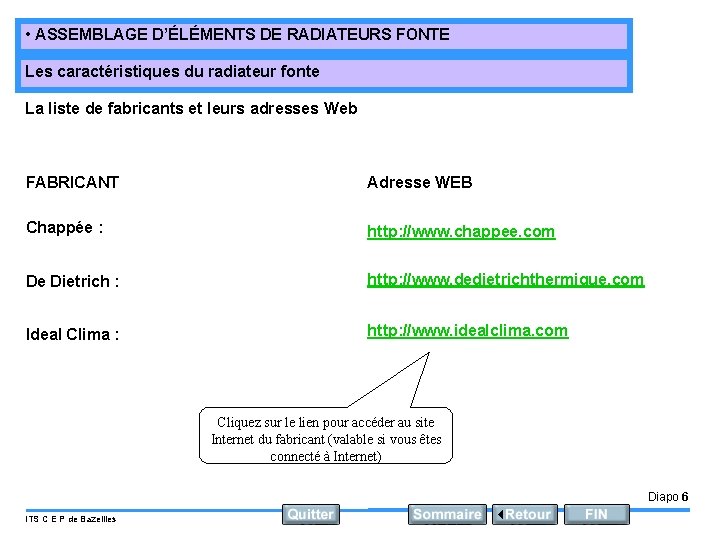

• ASSEMBLAGE D’ÉLÉMENTS DE RADIATEURS FONTE Les caractéristiques du radiateur fonte La liste de fabricants et leurs adresses Web FABRICANT Adresse WEB Chappée : http: //www. chappee. com De Dietrich : http: //www. dedietrichthermique. com Ideal Clima : http: //www. idealclima. com Cliquez sur le lien pour accéder au site Internet du fabricant (valable si vous êtes connecté à Internet) Diapo 6 ITS C E P de Bazeilles
