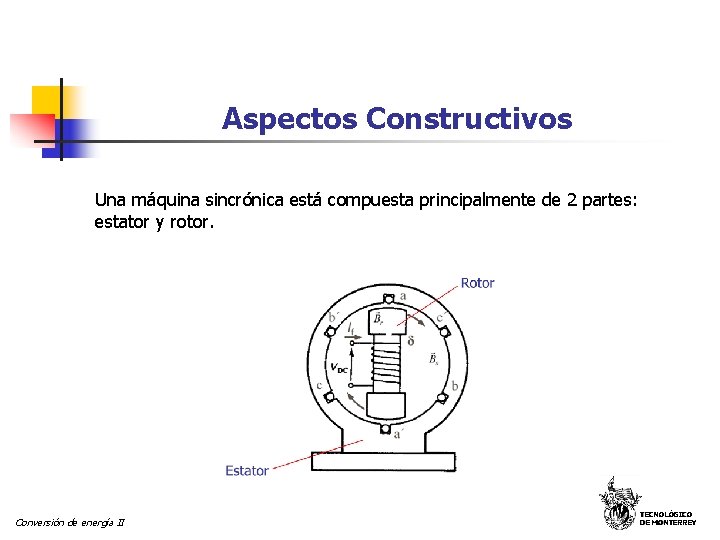

Aspectos Constructivos Una máquina sincrónica está compuesta principalmente de 2 partes: estator y rotor. Conversión de energía II TECNOLÓGICO DE MONTERREY

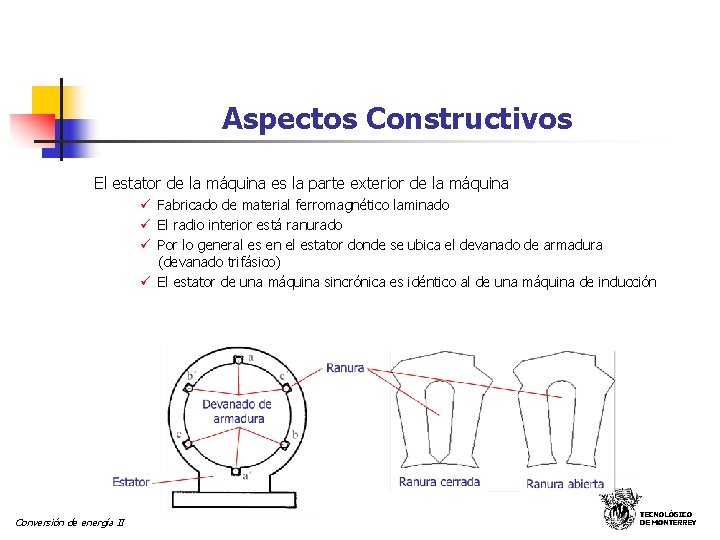

Aspectos Constructivos El estator de la máquina es la parte exterior de la máquina ü Fabricado de material ferromagnético laminado ü El radio interior está ranurado ü Por lo general es en el estator donde se ubica el devanado de armadura (devanado trifásico) ü El estator de una máquina sincrónica es idéntico al de una máquina de inducción Conversión de energía II TECNOLÓGICO DE MONTERREY

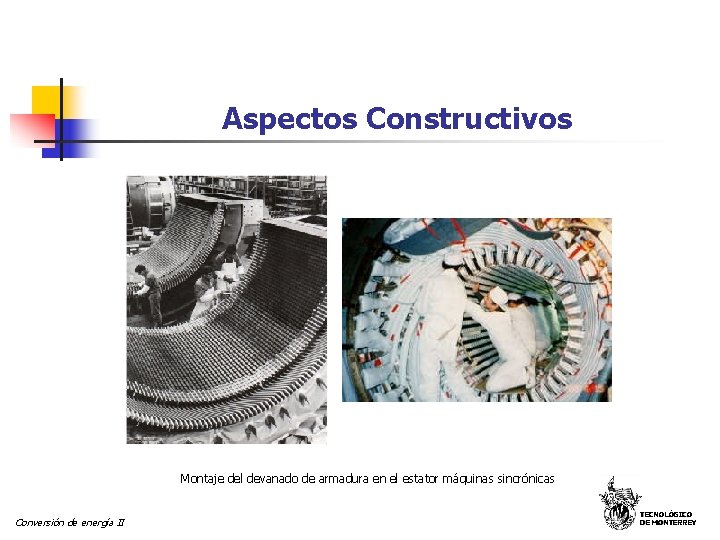

Aspectos Constructivos Montaje del devanado de armadura en el estator máquinas sincrónicas Conversión de energía II TECNOLÓGICO DE MONTERREY

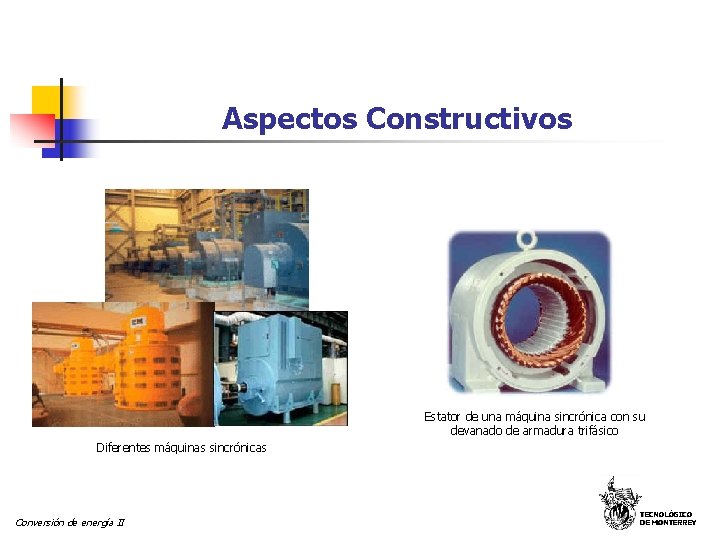

Aspectos Constructivos Estator de una máquina sincrónica con su devanado de armadura trifásico Diferentes máquinas sincrónicas Conversión de energía II TECNOLÓGICO DE MONTERREY

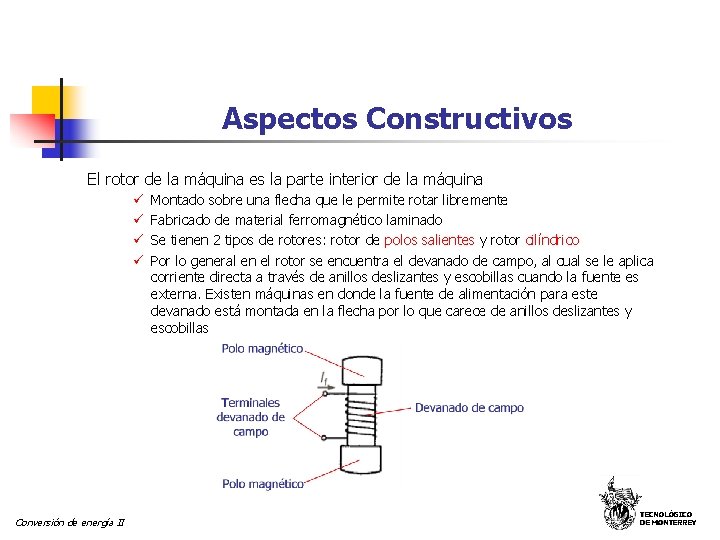

Aspectos Constructivos El rotor de la máquina es la parte interior de la máquina ü ü Conversión de energía II Montado sobre una flecha que le permite rotar libremente Fabricado de material ferromagnético laminado Se tienen 2 tipos de rotores: rotor de polos salientes y rotor cilíndrico Por lo general en el rotor se encuentra el devanado de campo, al cual se le aplica corriente directa a través de anillos deslizantes y escobillas cuando la fuente es externa. Existen máquinas en donde la fuente de alimentación para este devanado está montada en la flecha por lo que carece de anillos deslizantes y escobillas TECNOLÓGICO DE MONTERREY

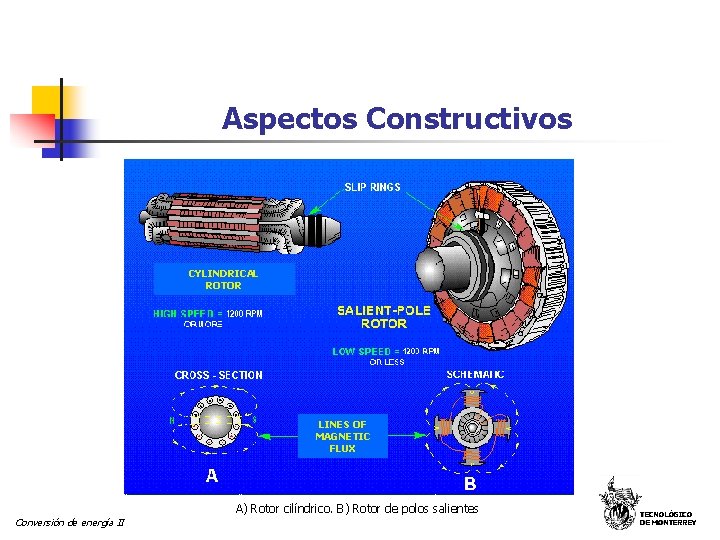

Aspectos Constructivos CYLINDRICAL ROTOR LINES OF MAGNETIC FLUX Conversión de energía II A) Rotor cilíndrico. B) Rotor de polos salientes TECNOLÓGICO DE MONTERREY

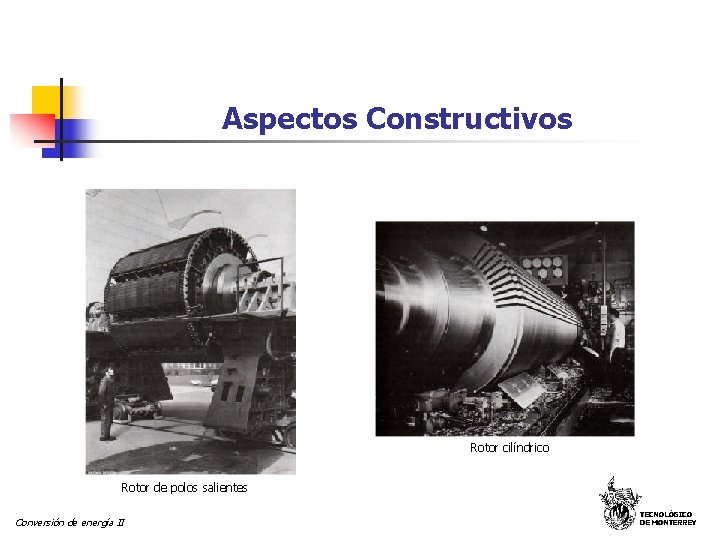

Aspectos Constructivos Rotor cilíndrico Rotor de polos salientes Conversión de energía II TECNOLÓGICO DE MONTERREY

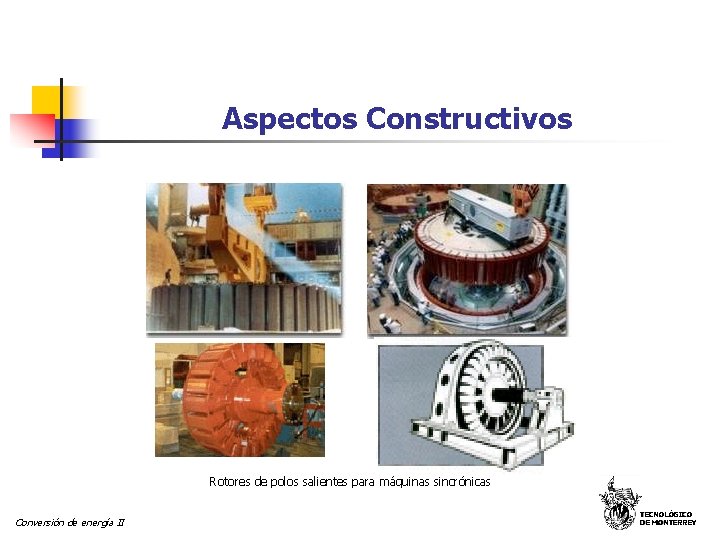

Aspectos Constructivos Rotores de polos salientes para máquinas sincrónicas Conversión de energía II TECNOLÓGICO DE MONTERREY

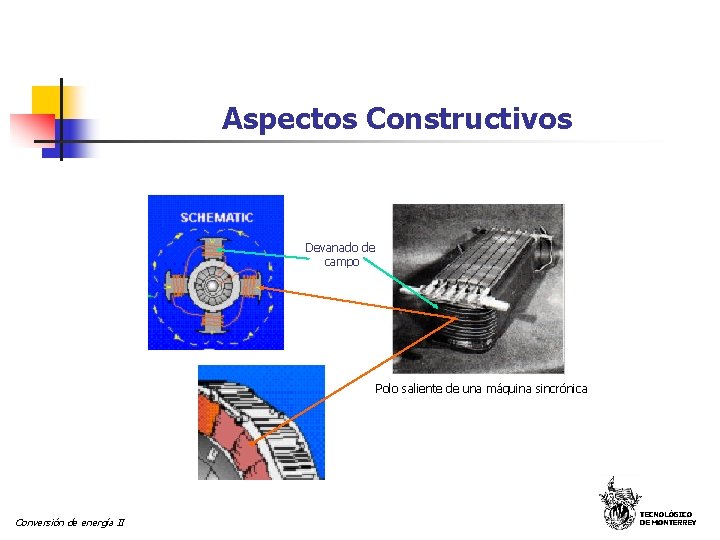

Aspectos Constructivos Devanado de campo Polo saliente de una máquina sincrónica Conversión de energía II TECNOLÓGICO DE MONTERREY
