ASPECTO DE LOS GANGLIOS POR TC Atenuacin tejido

ASPECTO DE LOS GANGLIOS POR TC • • Atenuación: tejido blando Forma: redonda o elíptica Distinguibles de los vasos por localización Hilio graso hipodenso

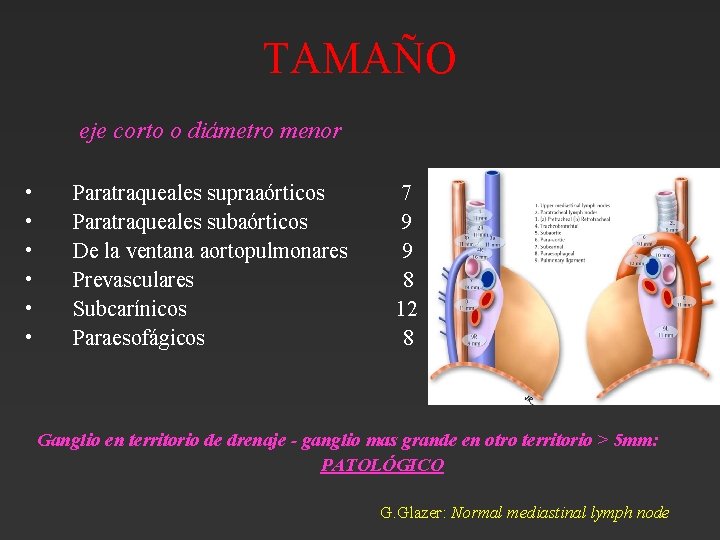

TAMAÑO eje corto o diámetro menor • • • Paratraqueales supraaórticos Paratraqueales subaórticos De la ventana aortopulmonares Prevasculares Subcarínicos Paraesofágicos 7 9 9 8 12 8 Ganglio en territorio de drenaje - ganglio mas grande en otro territorio > 5 mm: PATOLÓGICO G. Glazer: Normal mediastinal lymph node

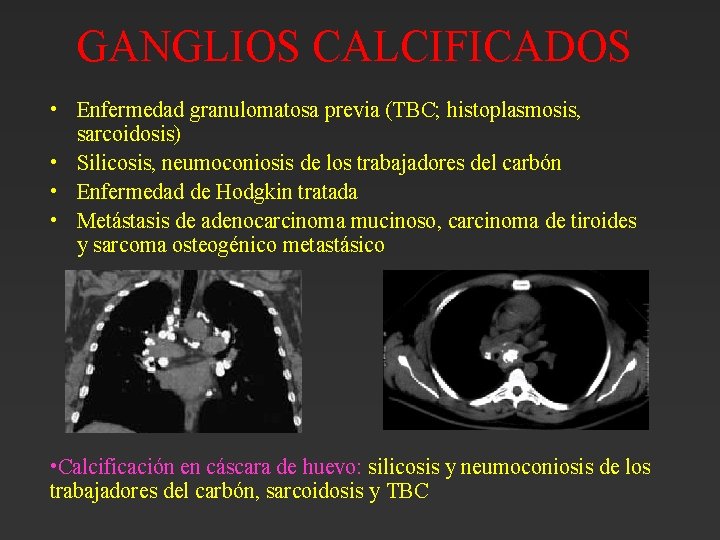

GANGLIOS CALCIFICADOS • Enfermedad granulomatosa previa (TBC; histoplasmosis, sarcoidosis) • Silicosis, neumoconiosis de los trabajadores del carbón • Enfermedad de Hodgkin tratada • Metástasis de adenocarcinoma mucinoso, carcinoma de tiroides y sarcoma osteogénico metastásico • Calcificación en cáscara de huevo: silicosis y neumoconiosis de los trabajadores del carbón, sarcoidosis y TBC

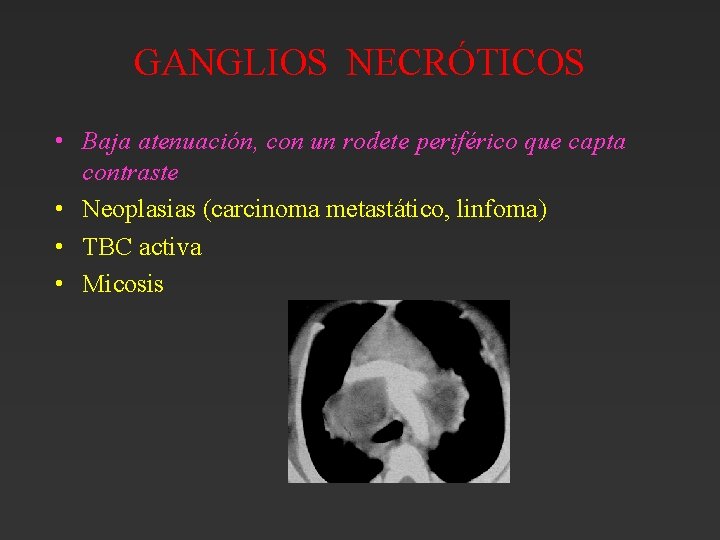

GANGLIOS NECRÓTICOS • Baja atenuación, con un rodete periférico que capta contraste • Neoplasias (carcinoma metastático, linfoma) • TBC activa • Micosis

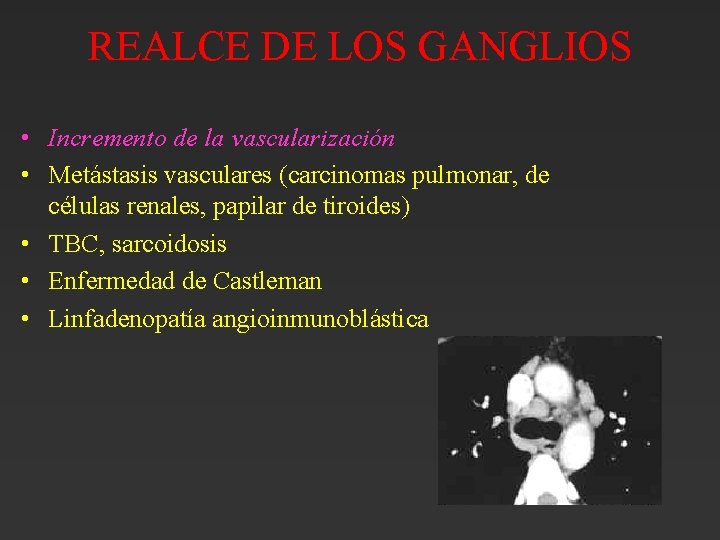

REALCE DE LOS GANGLIOS • Incremento de la vascularización • Metástasis vasculares (carcinomas pulmonar, de células renales, papilar de tiroides) • TBC, sarcoidosis • Enfermedad de Castleman • Linfadenopatía angioinmunoblástica

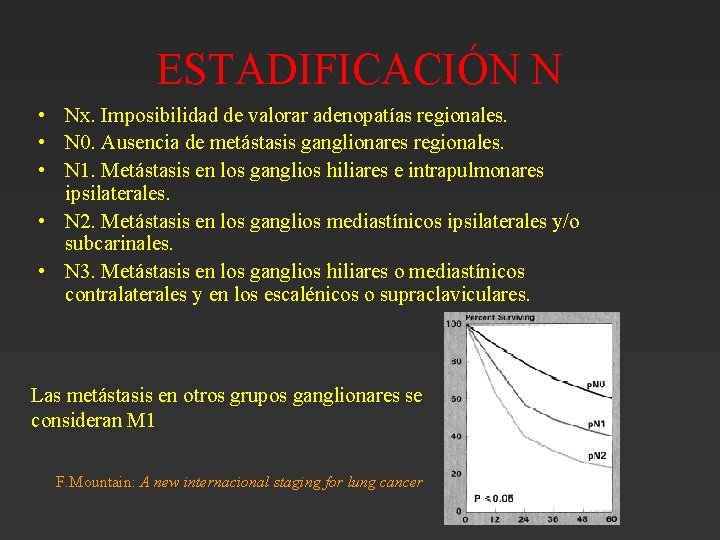

ESTADIFICACIÓN N • Nx. Imposibilidad de valorar adenopatías regionales. • N 0. Ausencia de metástasis ganglionares regionales. • N 1. Metástasis en los ganglios hiliares e intrapulmonares ipsilaterales. • N 2. Metástasis en los ganglios mediastínicos ipsilaterales y/o subcarinales. • N 3. Metástasis en los ganglios hiliares o mediastínicos contralaterales y en los escalénicos o supraclaviculares. Las metástasis en otros grupos ganglionares se consideran M 1 F. Mountain: A new internacional staging for lung cancer

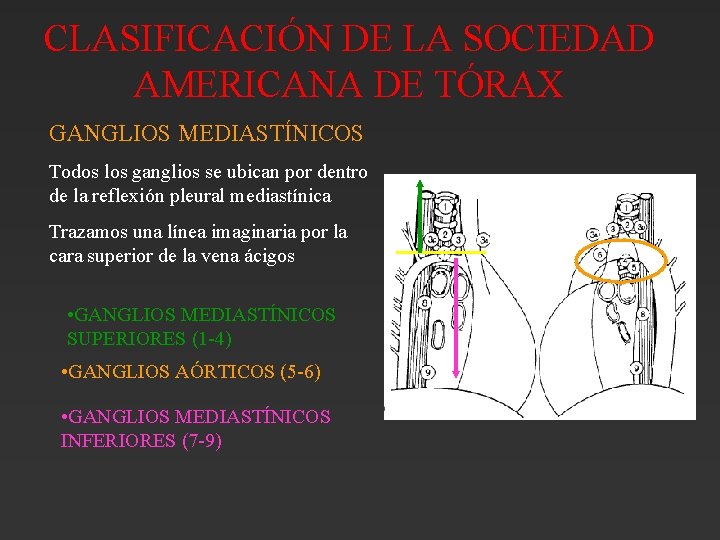

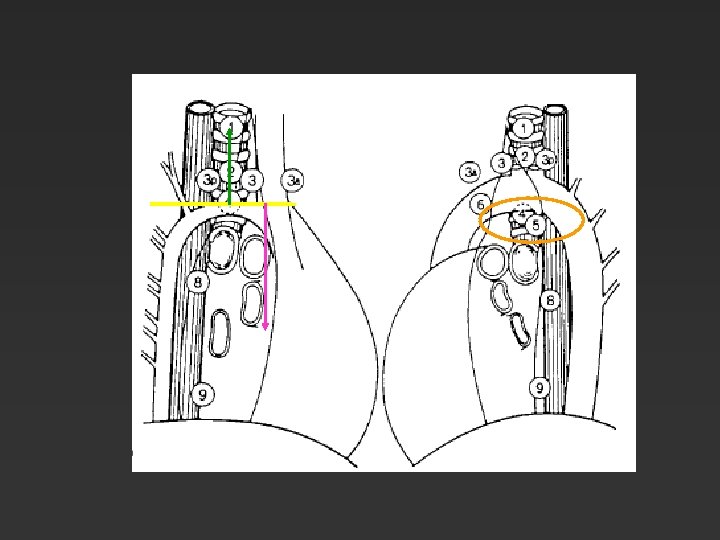

CLASIFICACIÓN DE LA SOCIEDAD AMERICANA DE TÓRAX GANGLIOS MEDIASTÍNICOS Todos los ganglios se ubican por dentro de la reflexión pleural mediastínica Trazamos una línea imaginaria por la cara superior de la vena ácigos • GANGLIOS MEDIASTÍNICOS SUPERIORES (1 -4) • GANGLIOS AÓRTICOS (5 -6) • GANGLIOS MEDIASTÍNICOS INFERIORES (7 -9)

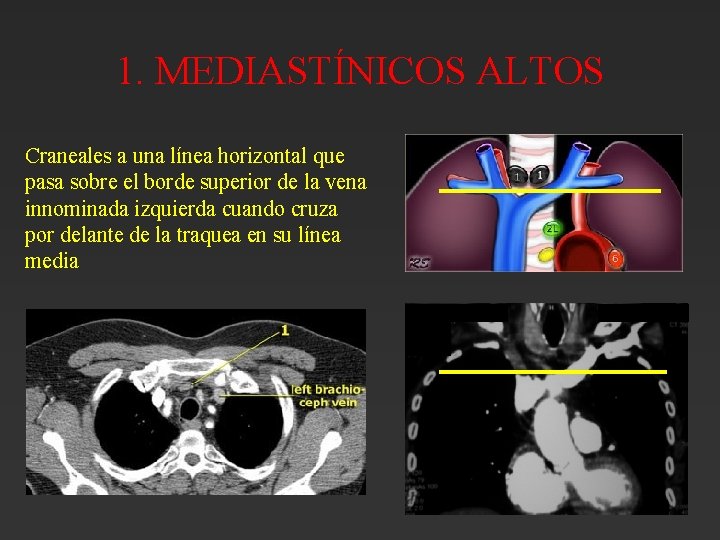

1. MEDIASTÍNICOS ALTOS Craneales a una línea horizontal que pasa sobre el borde superior de la vena innominada izquierda cuando cruza por delante de la traquea en su línea media

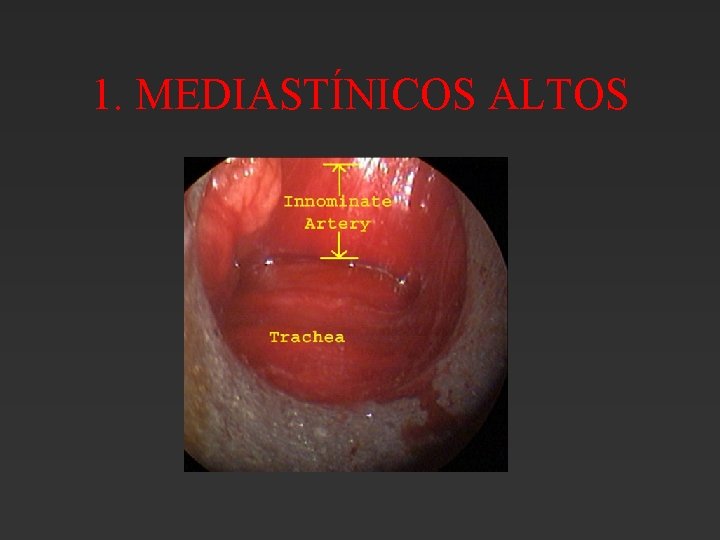

1. MEDIASTÍNICOS ALTOS

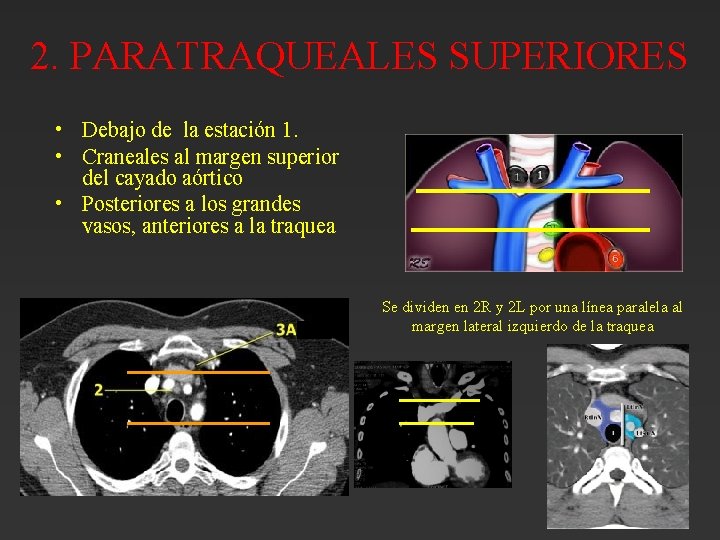

2. PARATRAQUEALES SUPERIORES • Debajo de la estación 1. • Craneales al margen superior del cayado aórtico • Posteriores a los grandes vasos, anteriores a la traquea Se dividen en 2 R y 2 L por una línea paralela al margen lateral izquierdo de la traquea

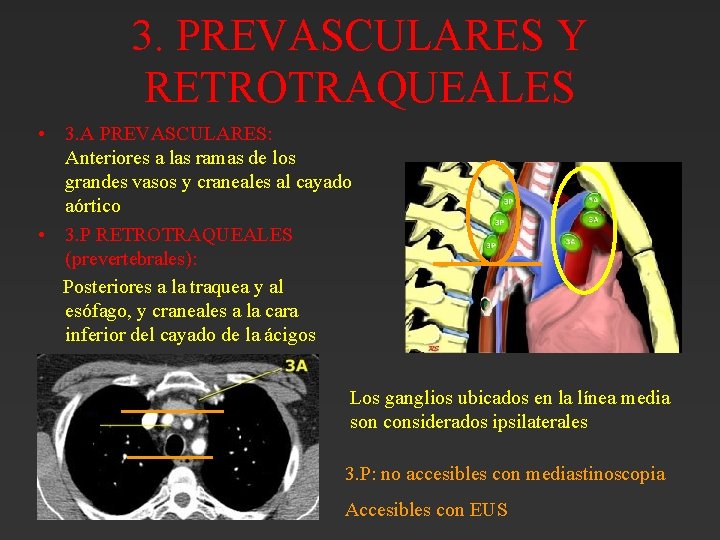

3. PREVASCULARES Y RETROTRAQUEALES • 3. A PREVASCULARES: Anteriores a las ramas de los grandes vasos y craneales al cayado aórtico • 3. P RETROTRAQUEALES (prevertebrales): Posteriores a la traquea y al esófago, y craneales a la cara inferior del cayado de la ácigos Los ganglios ubicados en la línea media son considerados ipsilaterales 3. P: no accesibles con mediastinoscopia Accesibles con EUS

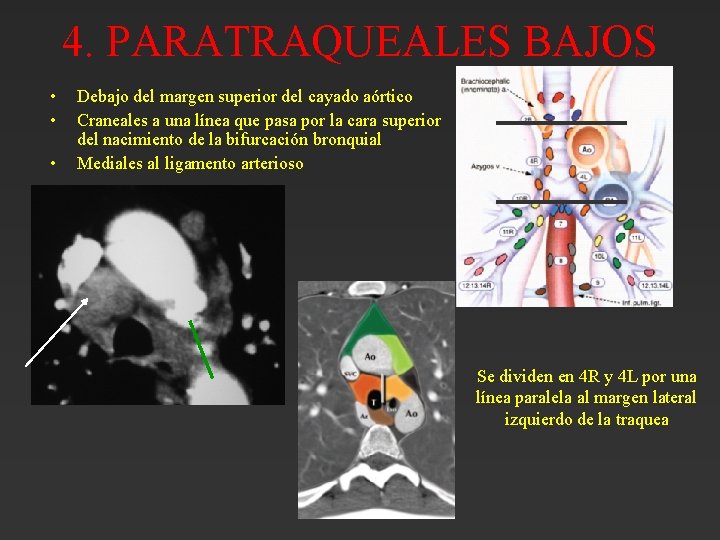

4. PARATRAQUEALES BAJOS • • • Debajo del margen superior del cayado aórtico Craneales a una línea que pasa por la cara superior del nacimiento de la bifurcación bronquial Mediales al ligamento arterioso Se dividen en 4 R y 4 L por una línea paralela al margen lateral izquierdo de la traquea

4. PARATRAQUEALES BAJOS

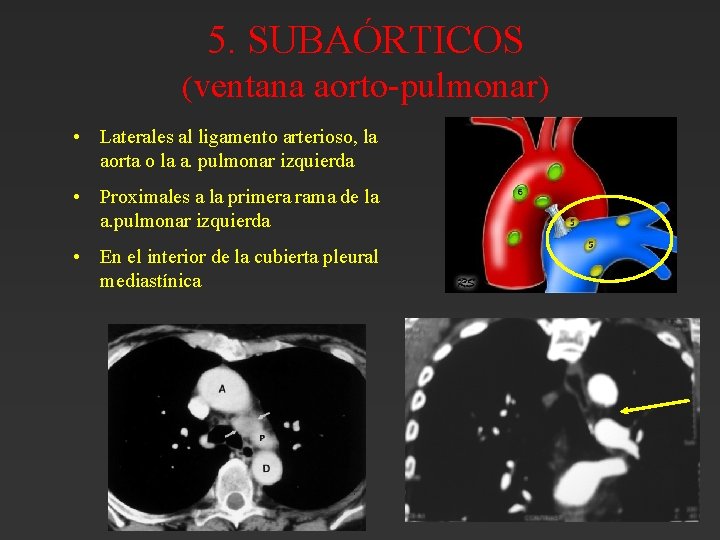

5. SUBAÓRTICOS (ventana aorto-pulmonar) • Laterales al ligamento arterioso, la aorta o la a. pulmonar izquierda • Proximales a la primera rama de la a. pulmonar izquierda • En el interior de la cubierta pleural mediastínica

SUBAÓRTICOS (ventana aorto-pulmonar)

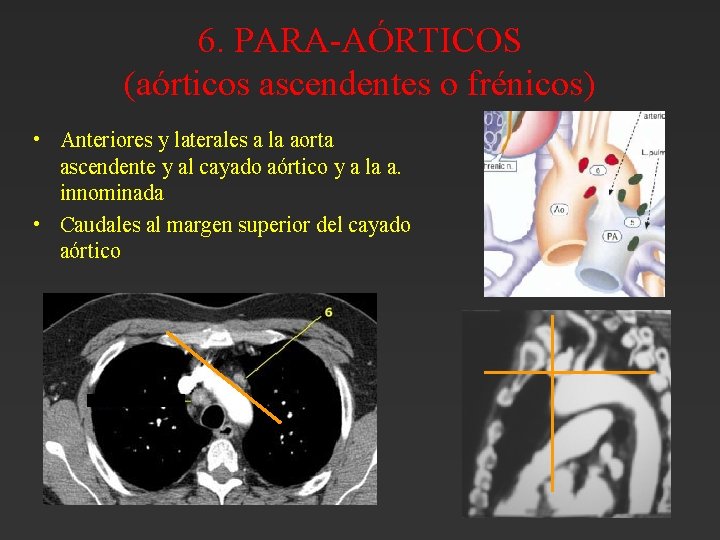

6. PARA-AÓRTICOS (aórticos ascendentes o frénicos) • Anteriores y laterales a la aorta ascendente y al cayado aórtico y a la a. innominada • Caudales al margen superior del cayado aórtico

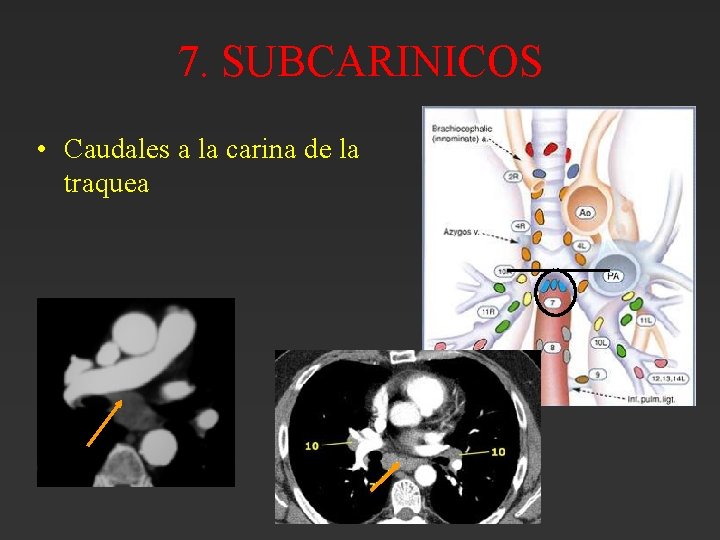

7. SUBCARINICOS • Caudales a la carina de la traquea

7. SUBCARINICOS

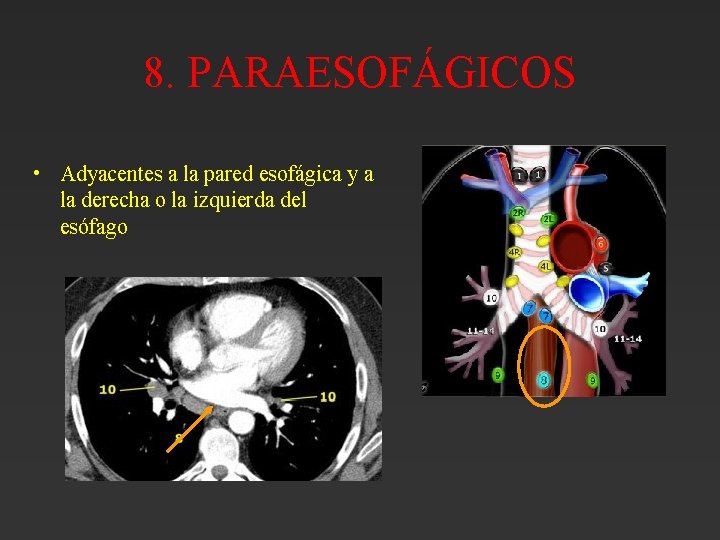

8. PARAESOFÁGICOS • Adyacentes a la pared esofágica y a la derecha o la izquierda del esófago

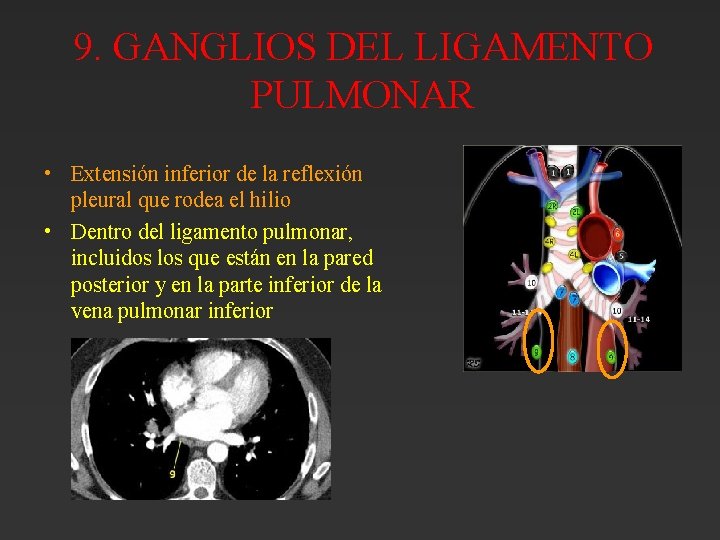

9. GANGLIOS DEL LIGAMENTO PULMONAR • Extensión inferior de la reflexión pleural que rodea el hilio • Dentro del ligamento pulmonar, incluidos los que están en la pared posterior y en la parte inferior de la vena pulmonar inferior

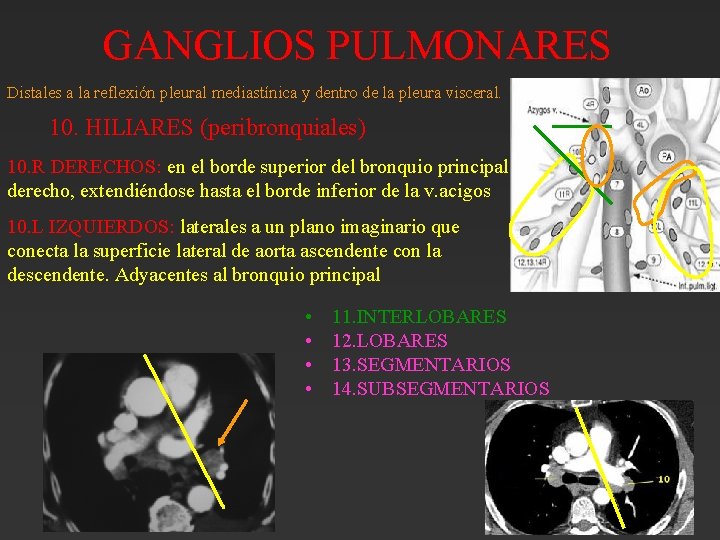

GANGLIOS PULMONARES Distales a la reflexión pleural mediastínica y dentro de la pleura visceral. 10. HILIARES (peribronquiales) 10. R DERECHOS: en el borde superior del bronquio principal derecho, extendiéndose hasta el borde inferior de la v. acigos 10. L IZQUIERDOS: laterales a un plano imaginario que conecta la superficie lateral de aorta ascendente con la descendente. Adyacentes al bronquio principal • • 11. INTERLOBARES 12. LOBARES 13. SEGMENTARIOS 14. SUBSEGMENTARIOS

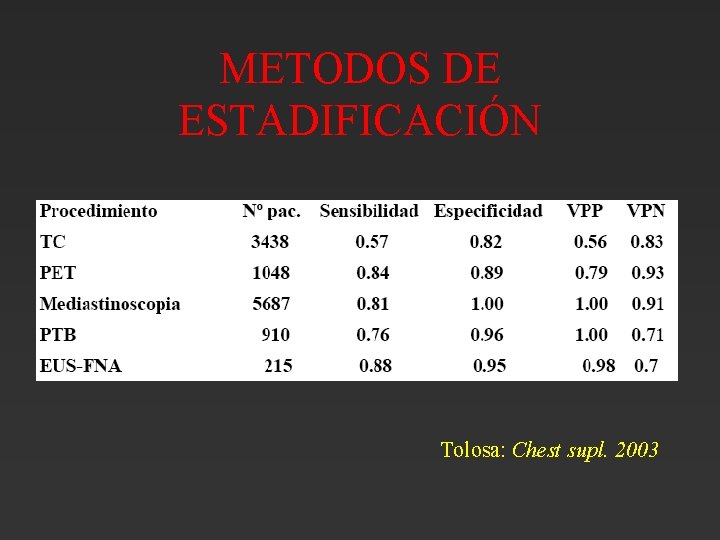

METODOS DE ESTADIFICACIÓN Tolosa: Chest supl. 2003

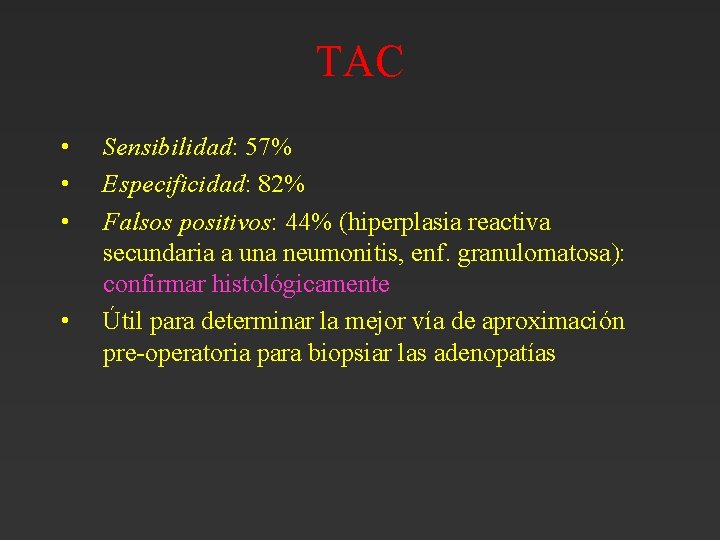

TAC • • Sensibilidad: 57% Especificidad: 82% Falsos positivos: 44% (hiperplasia reactiva secundaria a una neumonitis, enf. granulomatosa): confirmar histológicamente Útil para determinar la mejor vía de aproximación pre-operatoria para biopsiar las adenopatías

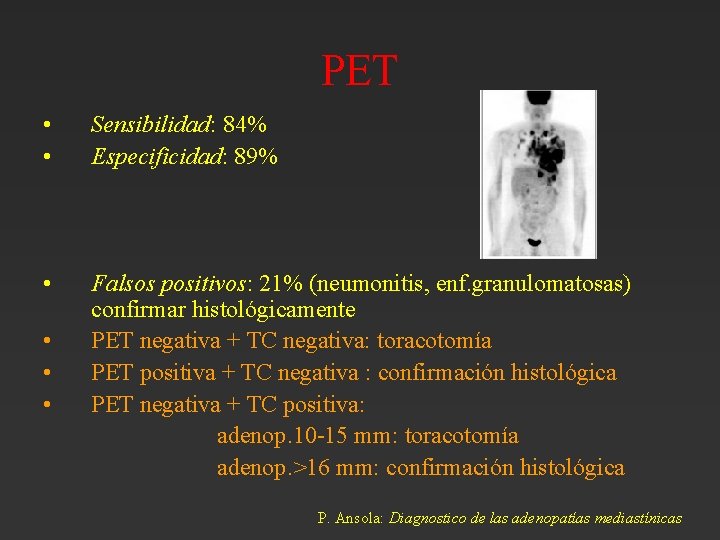

PET • • Sensibilidad: 84% Especificidad: 89% • Falsos positivos: 21% (neumonitis, enf. granulomatosas) confirmar histológicamente PET negativa + TC negativa: toracotomía PET positiva + TC negativa : confirmación histológica PET negativa + TC positiva: adenop. 10 -15 mm: toracotomía adenop. >16 mm: confirmación histológica • • • P. Ansola: Diagnostico de las adenopatías mediastínicas

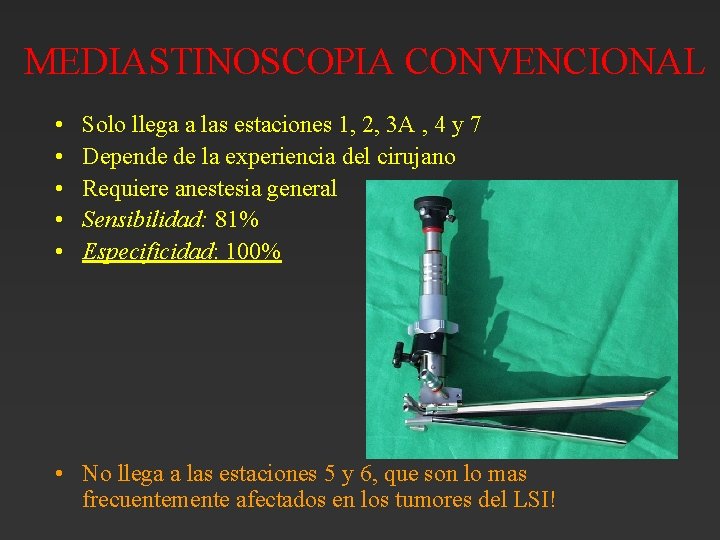

MEDIASTINOSCOPIA CONVENCIONAL • • • Solo llega a las estaciones 1, 2, 3 A , 4 y 7 Depende de la experiencia del cirujano Requiere anestesia general Sensibilidad: 81% Especificidad: 100% • No llega a las estaciones 5 y 6, que son lo mas frecuentemente afectados en los tumores del LSI!

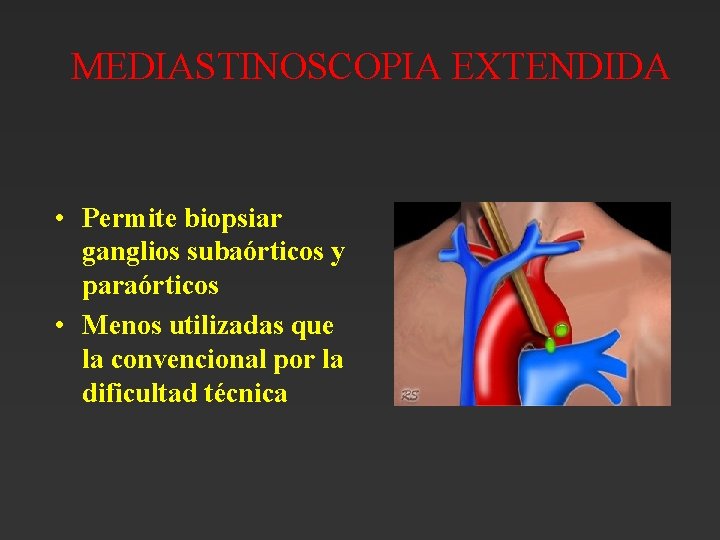

MEDIASTINOSCOPIA EXTENDIDA • Permite biopsiar ganglios subaórticos y paraórticos • Menos utilizadas que la convencional por la dificultad técnica

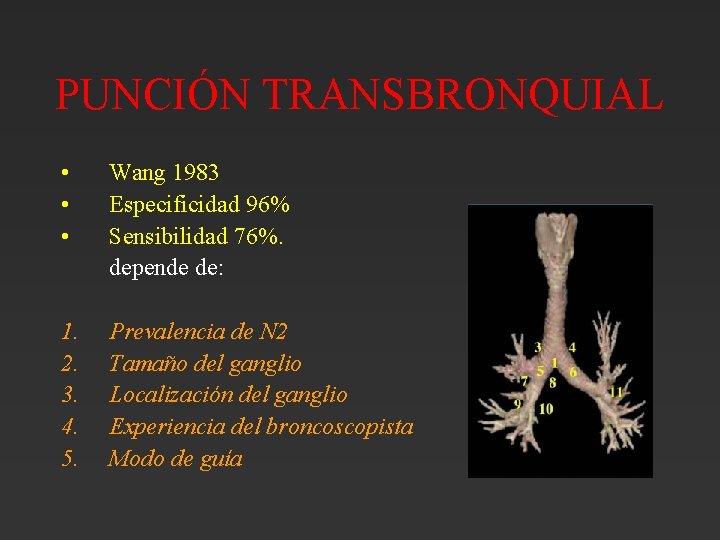

PUNCIÓN TRANSBRONQUIAL • • • Wang 1983 Especificidad 96% Sensibilidad 76%. depende de: 1. 2. 3. 4. 5. Prevalencia de N 2 Tamaño del ganglio Localización del ganglio Experiencia del broncoscopista Modo de guía

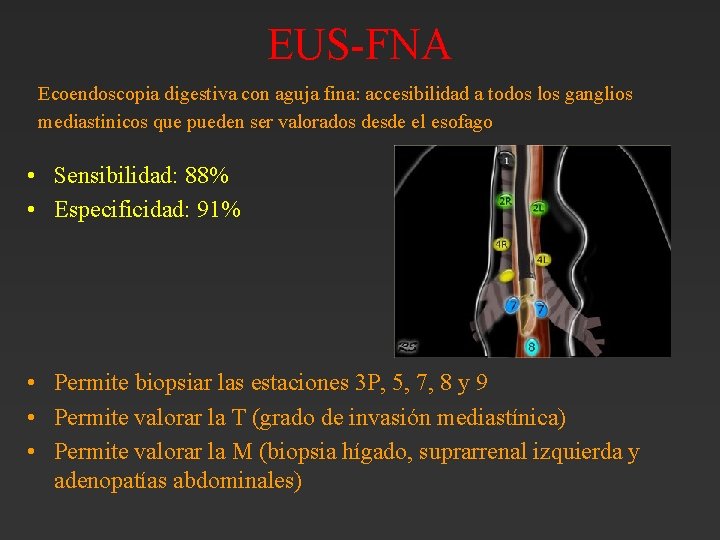

EUS-FNA Ecoendoscopia digestiva con aguja fina: accesibilidad a todos los ganglios mediastinicos que pueden ser valorados desde el esofago • Sensibilidad: 88% • Especificidad: 91% • Permite biopsiar las estaciones 3 P, 5, 7, 8 y 9 • Permite valorar la T (grado de invasión mediastínica) • Permite valorar la M (biopsia hígado, suprarrenal izquierda y adenopatías abdominales)

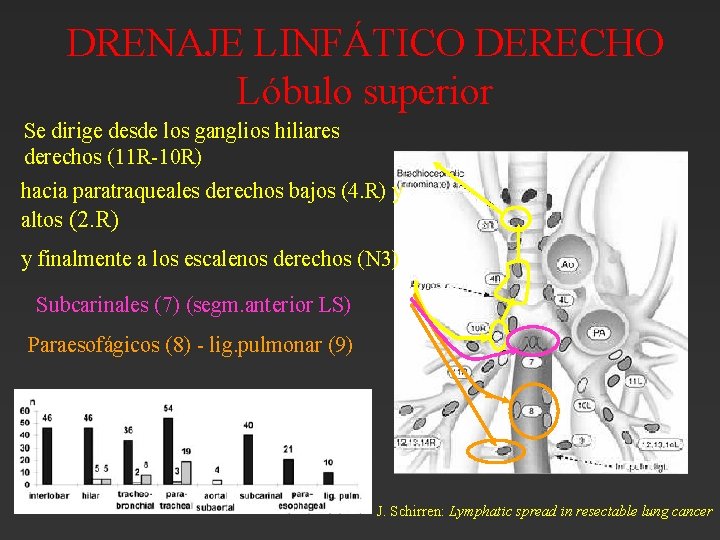

DRENAJE LINFÁTICO DERECHO Lóbulo superior Se dirige desde los ganglios hiliares derechos (11 R-10 R) hacia paratraqueales derechos bajos (4. R) y altos (2. R) y finalmente a los escalenos derechos (N 3) Subcarinales (7) (segm. anterior LS) Paraesofágicos (8) - lig. pulmonar (9) J. Schirren: Lymphatic spread in resectable lung cancer

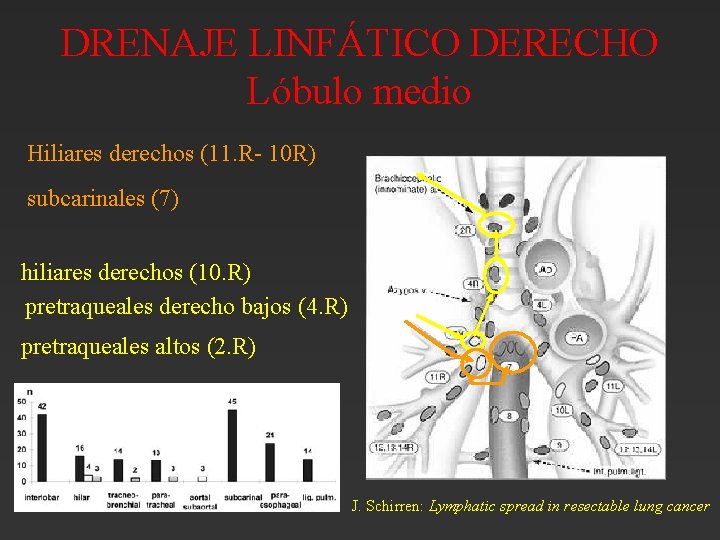

DRENAJE LINFÁTICO DERECHO Lóbulo medio Hiliares derechos (11. R- 10 R) subcarinales (7) hiliares derechos (10. R) pretraqueales derecho bajos (4. R) pretraqueales altos (2. R) J. Schirren: Lymphatic spread in resectable lung cancer

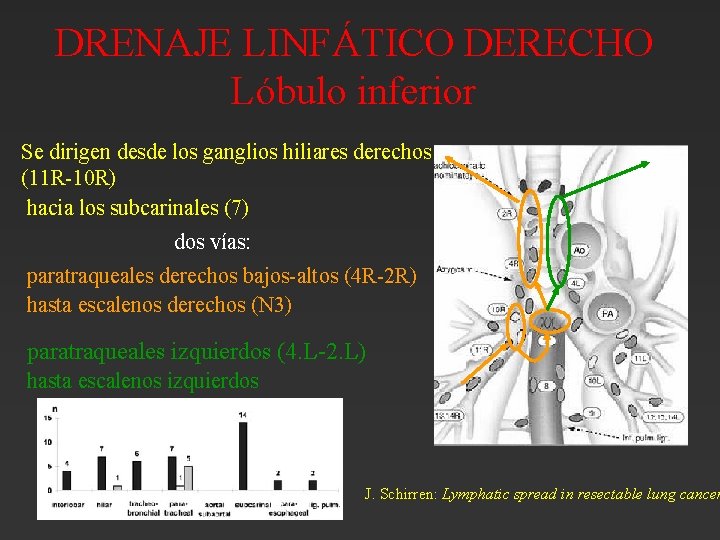

DRENAJE LINFÁTICO DERECHO Lóbulo inferior Se dirigen desde los ganglios hiliares derechos (11 R-10 R) hacia los subcarinales (7) dos vías: paratraqueales derechos bajos-altos (4 R-2 R) hasta escalenos derechos (N 3) paratraqueales izquierdos (4. L-2. L) hasta escalenos izquierdos J. Schirren: Lymphatic spread in resectable lung cancer

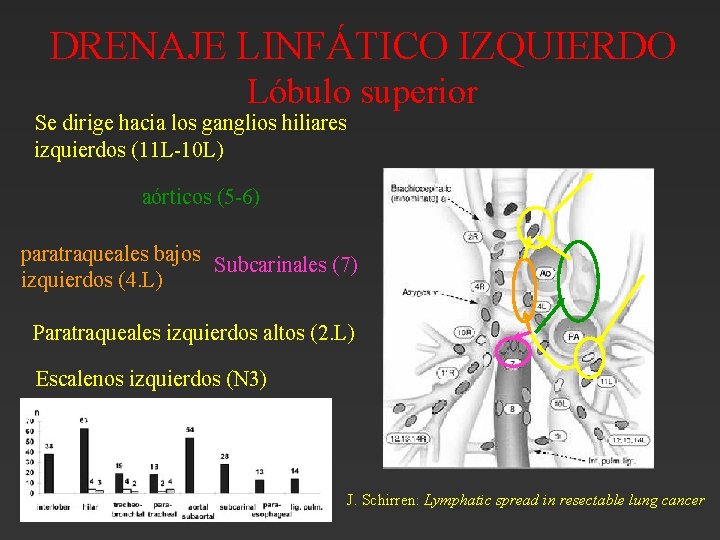

DRENAJE LINFÁTICO IZQUIERDO Lóbulo superior Se dirige hacia los ganglios hiliares izquierdos (11 L-10 L) aórticos (5 -6) paratraqueales bajos Subcarinales (7) izquierdos (4. L) Paratraqueales izquierdos altos (2. L) Escalenos izquierdos (N 3) J. Schirren: Lymphatic spread in resectable lung cancer

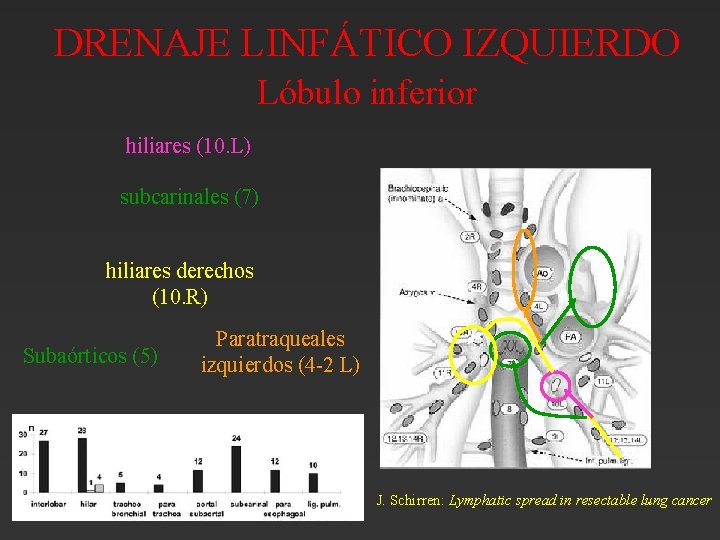

DRENAJE LINFÁTICO IZQUIERDO Lóbulo inferior hiliares (10. L) subcarinales (7) hiliares derechos (10. R) Subaórticos (5) Paratraqueales izquierdos (4 -2 L) J. Schirren: Lymphatic spread in resectable lung cancer

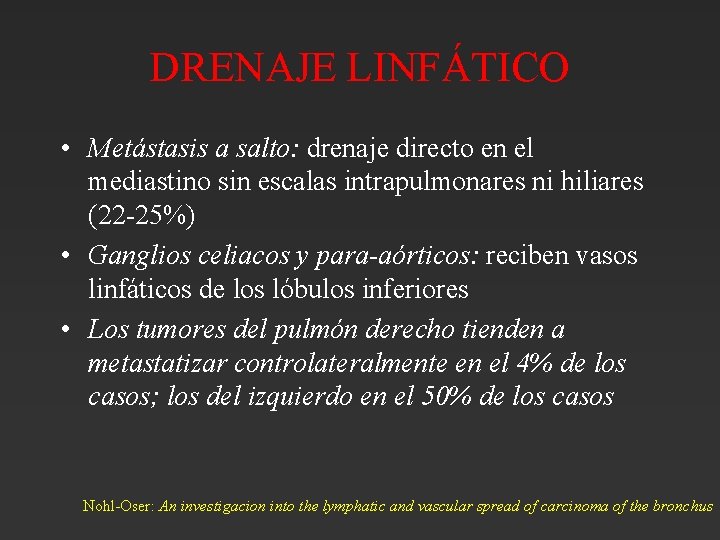

DRENAJE LINFÁTICO • Metástasis a salto: drenaje directo en el mediastino sin escalas intrapulmonares ni hiliares (22 -25%) • Ganglios celiacos y para-aórticos: reciben vasos linfáticos de los lóbulos inferiores • Los tumores del pulmón derecho tienden a metastatizar controlateralmente en el 4% de los casos; los del izquierdo en el 50% de los casos Nohl-Oser: An investigacion into the lymphatic and vascular spread of carcinoma of the bronchus
