ASINKRONI MOTORI rotirajue magnetno polje stator rotor bez
ASINKRONI MOTORI • rotirajuće magnetno polje (stator) • rotor bez kontakata • jednostavno održavanje • pogodni za eksplozivnu atmosferu • najrašireniji pogoni • broj okretaja vezan uz broj pari polova motora i frekvenciju mreže • slaba prilagodljivost brzine vrtnje • velika struja pokretanja ROTIRAJUĆE MAGNETNO POLJE (TROFAZNOG STATORA) • limovi - gubici (kao transformator) • namotaji umetnuti u utore • broj namotaja određen s U a presjek sa namoti međusobno pomaknuti za 120°
rotirajuće magnetno polje satora za trofazni sustav
MOMENT VRTNJE I KLIZANJE (ROTORA) • rotor od limova - gubici (kao transformator) • po obodu namotaji (vodiči) umetnuti u utore motor kao transformator • stator kao primar • rotor kao sekundar Z 2 brzina vrtnje magnetnog polja u trenutku priključenja teće 20 uz za dvopolni stroj 3000 o/min (f=50 Hz) i
zbog 20 i F M vrtnja rotora f induciranog U u rotoru za n = ns nema induciranog U nema 2 nema F M zaustavljanje rotora zato se rotor uvjek vrti sporije od sinkrone brzine - klizi klizanje • f 2 - f induciranog napona u rotoru • f - mrežna f klizanje u pokretanju klizanje pri sinkronoj brzini vrtnje U rotora pri pokretanju (zakoćeni rotor) U rotora uz klizanje Z rotora uz klizanje pri pokretanju rotora je • E 20 - inducirani napon pri uključenju odnosno i

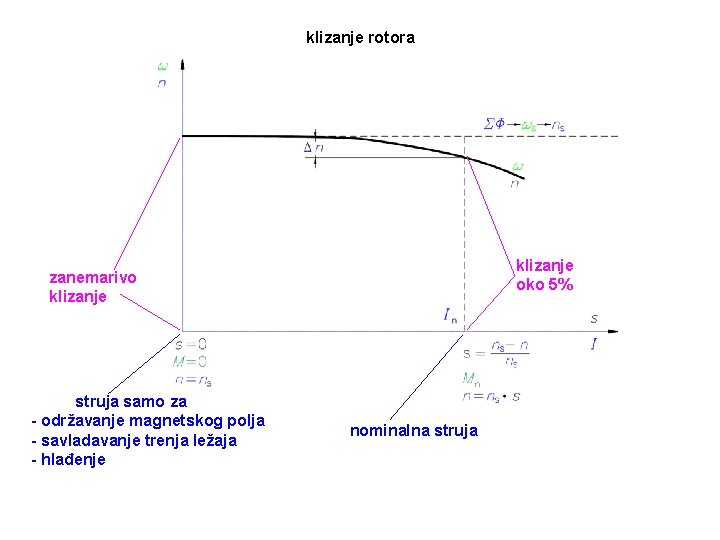

klizanje rotora klizanje oko 5% zanemarivo klizanje struja samo za - održavanje magnetskog polja - savladavanje trenja ležaja - hlađenje nominalna struja
IZVEDBE MOTORA kavezni kolutni
kavezni rotor kolutni motor - kao transformator u kratkom spoju kavez rotora
Kolutni motor kao zakretni transformator
KAZALIČNI PRIKAZ PARAMETARA MOTORA (kružni dijagram) Struje motora

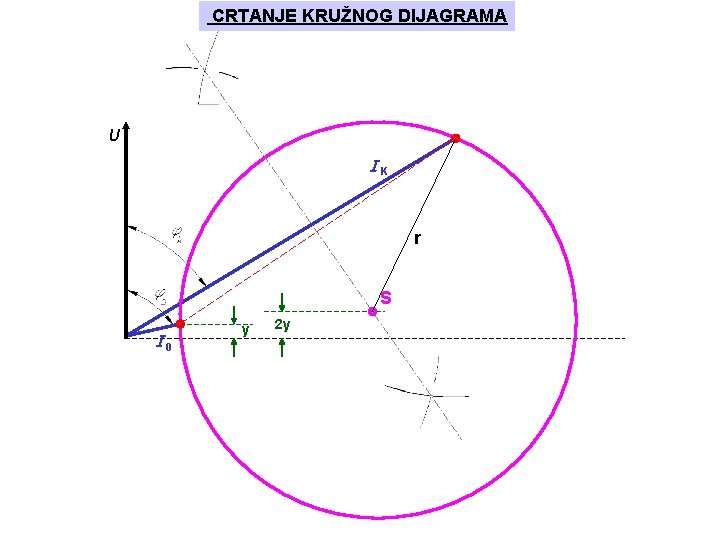

CRTANJE KRUŽNOG DIJAGRAMA U K r S 0 y 2 y
određivanje nominalne struje tangenta iz ishodišta 0
Područje rada asinkronog stroja tangente
Snaga motora paralelna sa tangenta najveća snaga linija snage
Klizanje motora paralelno tangenta u toj točci
Moment vrtnje tangenta najveći moment paralelna sa linija momenta
međuovisnost momenta, brzine vrtne i klizanja asinkronog stroja područje nestabilnog rada Mm ; MT ; (Mm > MT) n ; (s ) prekretni moment Mm ; MT ; (Mm > MT) n ; (s ) područje stabilnog rada Mm ; MT ; (Mm < MT) n ; (s ) točka ravnoteže NAMA ZANIMLJIVO
međuovisnost momenta i klizanja asinkronog motora snaga zakočenog motora je fazna fazni U i uz faktore snage statora i rotora snaga je od toga su gubici u rotoru odnosno ili a raspoloživa snaga moment motora je ako se izrazi E 20 kao moment motora je ovisan o klizanju odnosno uz ovisan o kvadratu napona mreže pri stalnom klizanju 15% U 28% M
uz neki U 1 možemo pisati Mmax kada je a to se događa kada je pa je odnosno
POKRETANJE TROFAZNIH MOTORA Moment pokretanja • pri pokretanju je motor u KS • struje do 6 x veće od nominalnih • kod velikih snaga neke mreže to ne mogu podnjeti • zato samanjenje struje pokretanja dodavanjem otpora (kolutni) R’’ > R p’’ < 2 n
Otpori rotora za pokretanje kolutnih motora R’’’ > R’ > R=0; R 2 – otpor rotora R Mmax bliže s =1 lakše pokretanje, manje struje pokretanja kolutni motori pogodni za teška pokretanja
Smanjenje struje pokretanja kaveznih motora temelj - vrtložne struje duboki utori dvostruki kavez bronca Al ili Cu

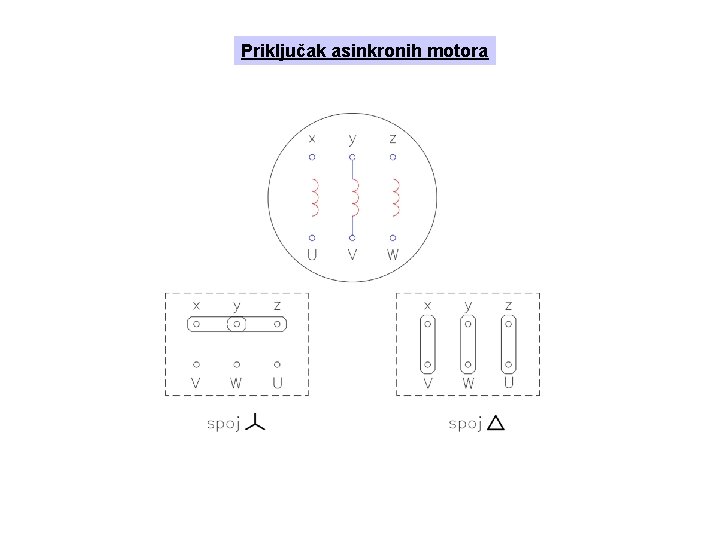

Priključak asinkronih motora
JEDNOFAZNI ASINKRONI MOTORI jedna faza i jedan svitak = pulsirajuće magetno polje kao suma dva suprotno rotirajuča magnetna polja 4 0 1 2 3 5 6 7 t
dva rotirajuća polja = dva suprotna momenta (svaki kao i kod trofaznog motora) Moment i smjer vrtnje moguća oba smjera vrtnje potreban dodatni moment za pokretanje ručno ili dodatnim poljem motor Mmax uz R i XL rotora jednaki prije moment = 0 sinkrone brzine kočnica nego kod trofaznih klizanje > motora pri jednakom opterećenju motor
Pokretanje (okretno magnetno polje) dva magnetna polja pod 90° prostorno i /2 vremenski
Pokretanje pomoćnom fazom Raspored namota statora pomoćna faza do postizanja momenta > momenta tereta (centrifugalna sklopka) glavni namot u 2/3 utora pomoćno polje glavno polje pomoću R pomoćni namot u 1/3 utora pomoću L pomoću C
Trofazni motori priljučeni kao jednofazni motor za 400/231 V smije jednofazno u (fazni napon je 231 V) motor za 400/231 V ne smije jednofazno u Y (treba međufazni napon 400 V a ima 231 V 42% manje a dozvoljeno 15 % manje) NE MOŽE SE POKRENUTI! samo u nuždi manja snaga od nazivne lošiji stupanj korisnog djelovanja
