ASENKRON MOTOR SR SSTEMLER SENKRON MOTOR SR SSTEMLER

ASENKRON MOTOR SÜRÜŞ SİSTEMLERİ, SENKRON MOTOR SÜRÜŞ SİSTEMLERİ ve GÜÇ ELEKTRONİĞİNİN DİĞER UYGULAMALARI

ASENKRON MOTOR SÜRÜŞ SİSTEMLERİ İki ana kategoride sınıflandırılabilir. Bunlar; 1. Değişken Hızlı Sürüş Sistemleri 2. Servo Sürücüler

Merkezkaç (santrifüj) pompa: (a) sabit hızla tahrik durumunda: (b) değişken hızlı tahrik durumunda

Asenkron Motorun Temel Çalışma Prensipleri Önemli İlişkiler

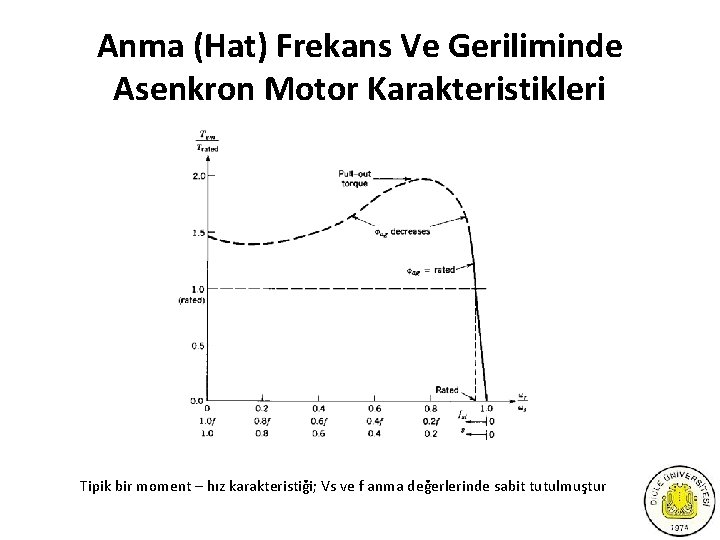

Anma (Hat) Frekans Ve Geriliminde Asenkron Motor Karakteristikleri Tipik bir moment – hız karakteristiği; Vs ve f anma değerlerinde sabit tutulmuştur

Anma (Hat) Frekans Ve Geriliminde Asenkron Motor Karakteristikleri Ir – fsl grafiği; Vs ve f anma değerlerinde sabit tutulmuştur. Yol alma; Vs ve f anma değerlerinde sabit tutulmuştur

Stator Frekans ve Gerilim Değiştirilmesiyle Hız Kontrolü § Moment – Hız Karakteristikleri Sabit Фag ve küçük kayma değerlerinde moment – hız karakteristikleri; sabit yük momenti Hızın karesi ile değişen santrifüj tipi yük momenti

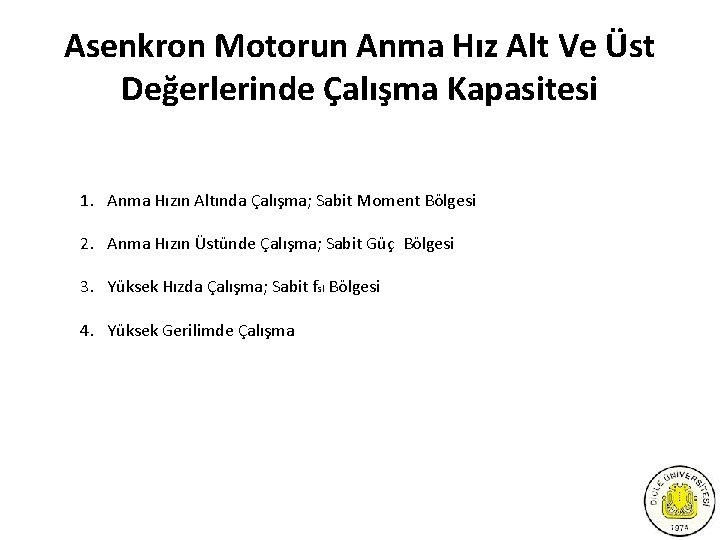

Asenkron Motorun Anma Hız Alt Ve Üst Değerlerinde Çalışma Kapasitesi 1. Anma Hızın Altında Çalışma; Sabit Moment Bölgesi 2. Anma Hızın Üstünde Çalışma; Sabit Güç Bölgesi 3. Yüksek Hızda Çalışma; Sabit fsl Bölgesi 4. Yüksek Gerilimde Çalışma

Asenkron Motorun Anma Hız Alt Ve Üst Değerlerinde Çalışma Kapasitesi Asenkron motor kapasite ve karakteristikleri

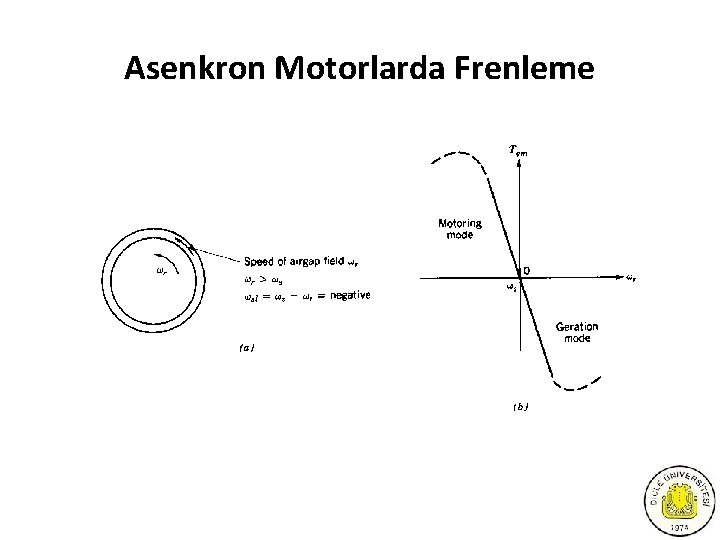

Asenkron Motorlarda Frenleme

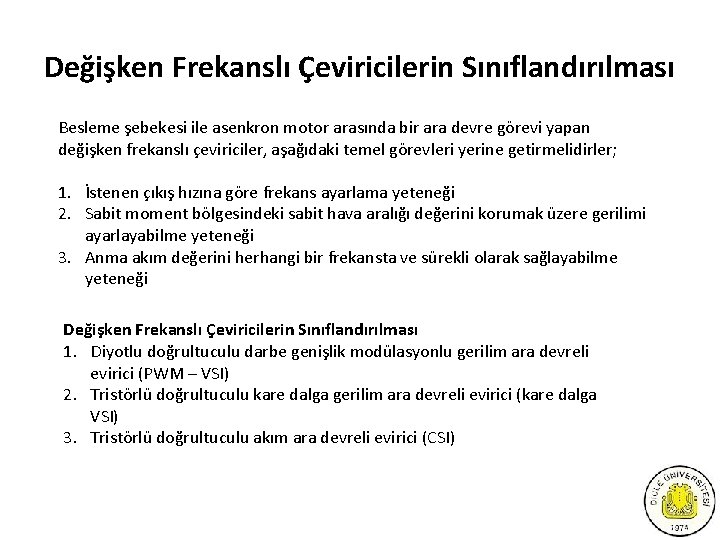

Değişken Frekanslı Çeviricilerin Sınıflandırılması Besleme şebekesi ile asenkron motor arasında bir ara devre görevi yapan değişken frekanslı çeviriciler, aşağıdaki temel görevleri yerine getirmelidirler; 1. İstenen çıkış hızına göre frekans ayarlama yeteneği 2. Sabit moment bölgesindeki sabit hava aralığı değerini korumak üzere gerilimi ayarlayabilme yeteneği 3. Anma akım değerini herhangi bir frekansta ve sürekli olarak sağlayabilme yeteneği Değişken Frekanslı Çeviricilerin Sınıflandırılması 1. Diyotlu doğrultuculu darbe genişlik modülasyonlu gerilim ara devreli evirici (PWM – VSI) 2. Tristörlü doğrultuculu kare dalga gerilim ara devreli evirici (kare dalga VSI) 3. Tristörlü doğrultuculu akım ara devreli evirici (CSI)

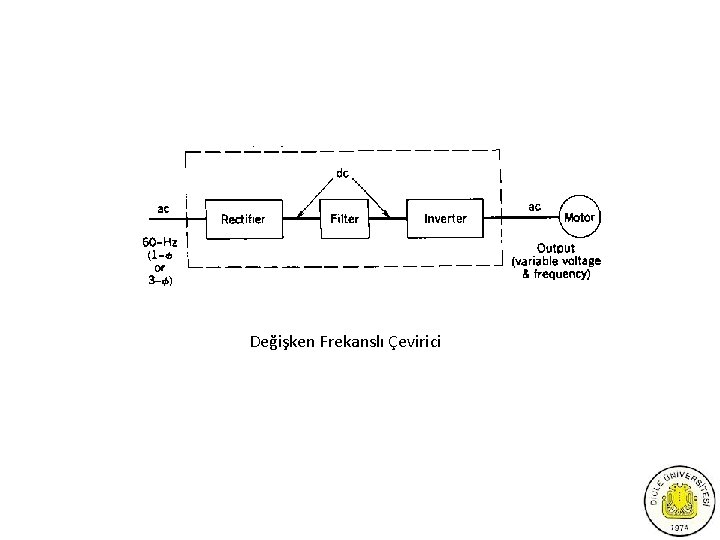

Değişken Frekanslı Çevirici

Değişken frekanslı çeviricilerin sınıflaması (a) Diyotlu doğrultuculu PWM-VSI (b) Kontrollü doğrultuculu kare dalga doğrultucusu (c) Kontrollü doğrultuculu CSI

Değişken Frekanslı PWM-VSI Sürüş Sistemleri PWM-VSI (a) Şematik Gösterim (b) dalga biçimleri

Elektromanyetik Frenleme PWM-VSI’larda elektromanyetik frenleme (a) kayıplı frenleme (b) geri kazanımlı (regenerative) frenleme

PWM-VSI Sürme Sistemlerinin Değişken Hız Kontrolü

PWM-VSI Sürme Sistemlerinin Değişken Hız Kontrolü Anahtarlama Fekansı Temel Frekans İlişkisi

Asenkron Motor Servo Sürme Devreleri Asenkron motor servo sistemin alan oryantasyonu

Değişken Frekanslı Kare Dalga VSI Sürüş Sistemleri Kare dalga VSI dalga biçimleri

Değişken Frekanslı Kare Dalga VSI Sürüş Sistemleri

Değişken Frekanslı CSI Sürüş Sistemleri CSI sürme sistemi (a) evirici (b) ideal faz dalga şekilleri

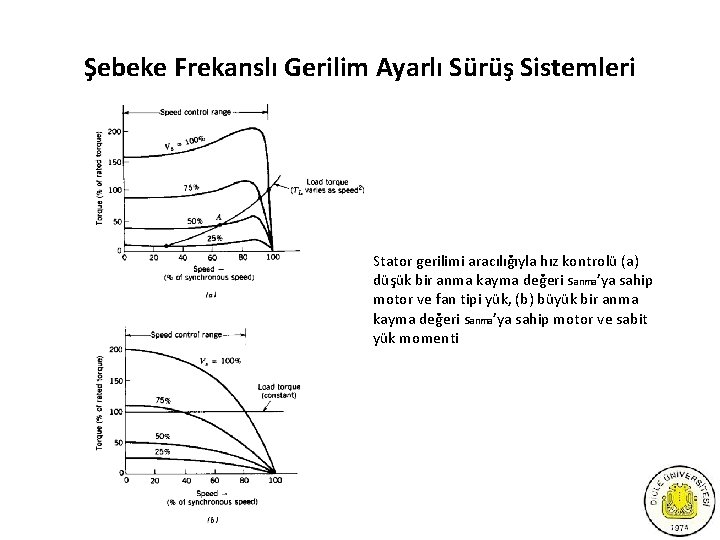

Şebeke Frekanslı Gerilim Ayarlı Sürüş Sistemleri Stator gerilimi aracılığıyla hız kontrolü (a) düşük bir anma kayma değeri sanma’ya sahip motor ve fan tipi yük, (b) büyük bir anma kayma değeri sanma’ya sahip motor ve sabit yük momenti

Kayma Güç Kazanımlı Statik Hız Kontrol Sistemi Bilezikli asenkron motor için moment-hız karakteristikleri Kayma güç kazanımlı statik hız kontrol sistemi

SENKRON MOTOR SÜRÜŞ SİSTEMLERİ Sinüzoidal dalga şekilli senkron servo-motor sürüş sistemi Senkron motor sürme sistemi

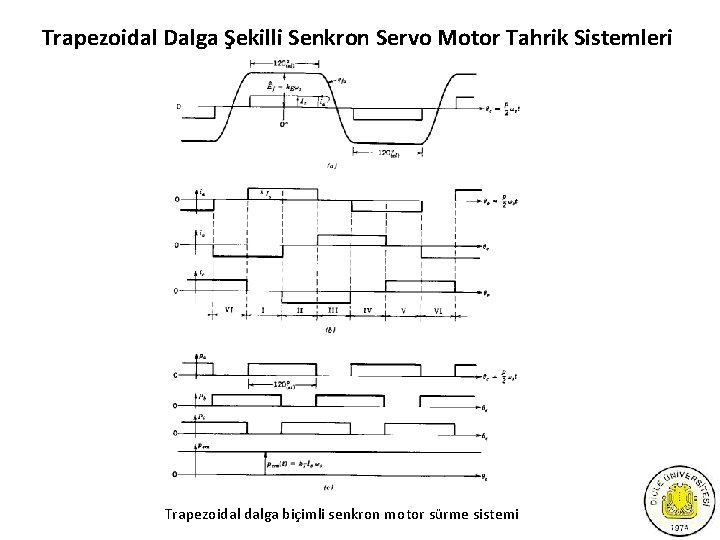

Trapezoidal Dalga Şekilli Senkron Servo Motor Tahrik Sistemleri Trapezoidal dalga biçimli senkron motor sürme sistemi

Yük Komutasyonlu Evirici (LCI) Sürüş Sistemleri LCI sürme sistemi (a) Devre (b) ideal dalga biçimleri

LCI sürme sistem kontrolörü

Doğrudan Frekans Çeviriciler(Cycloconverters) Doğrudan frekans çevirici devresi

Doğrudan Frekans Çeviriciler(Cycloconverters) Doğrudan frekans çevirici devresi

Doğrudan Frekans Çeviriciler(Cycloconverters) Doğrudan frekans çeviricinin bir faz çıkışı

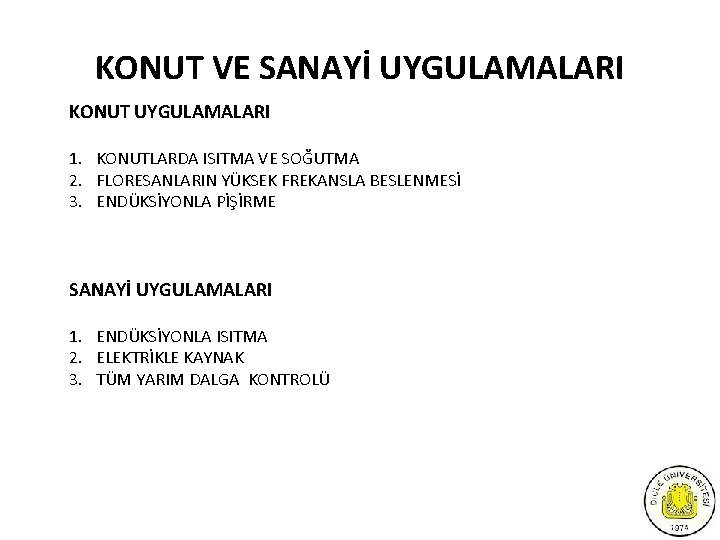

KONUT VE SANAYİ UYGULAMALARI KONUT UYGULAMALARI 1. KONUTLARDA ISITMA VE SOĞUTMA 2. FLORESANLARIN YÜKSEK FREKANSLA BESLENMESİ 3. ENDÜKSİYONLA PİŞİRME SANAYİ UYGULAMALARI 1. ENDÜKSİYONLA ISITMA 2. ELEKTRİKLE KAYNAK 3. TÜM YARIM DALGA KONTROLÜ
