Asahi/América Nueva Tecnología Sistemas Bus Actuación Eléctrica y Neumática

Miembros Fundación Fieldbus

Miembros Fundación Fieldbus • ABB Industrial Systems Inc. • Accutech • Advanced Distillatiom Technology • Applied Information Scienncr • Asahi/America • Automation Research Institute of Ministry of Metallurgical Industry • Automax/Accord Controls • Bailey Japan Co. , Ltd. • Baker Hughes INTEQ • Bentley Nevada Corporation • Boeing • BB Oil-Alliance Refinery • Bray International, Inc. • Chevron Research & Technology • Chinese Fieldbus Professional Commission • Chiyoda Corporation • Chubu Electric Power Company • City of Columbus Wastewater Treatment • Control System Integrators Association • Crouse hindes/CEAG-digi table • Delta t • DKK Corporation • Dresser Industries

Miembros Fundación Fieldbus • Duke/Fluor Daniel • du Pont Engineering Co. • EL-O-MATIC BV • Elsag Baily Process Automation • Endress + Hauser Gmb. H + Co. • Exxon Research & Engineering • Co. • Fieldbus Inc. • FINT • Fisher Controls International, • Inc. • Fisher-Rosemount Systems Inc. • Fraunhofer Institute • Fuji Electric Co. , Ltd. • GAXT Terminals Corp. • Groupe Schneider • Hartmann & Braun AG • Hitachi, Ltd. • Honeywell Inc. • Hua. Kong Technology Co. , Ltd. • ICT, Inc. • ifak • Instrument Control Service, Inc. • I&PCEA • Intellution, Inc • Interlink. BT • Jet Propulsion Laboratory • JGC Corp. • K-Patents Oy

Miembros Fundación Fieldbus • Keneka Engineering Corp. • Kinetics Technology • International • Knick Elektronische • Meßgeräte Gmb. H &Co. • Konsberg Simrad AS • Koso Service Co. , Ltd. • KROHNE Messtechnik Gmb. H • & Co. • Kurihara Kogyo Co. , Ltd • Magnetrol International • Measurement Technology Ltd. • Micro Motion, Inc. • Mitsubishi Electric • Mobile Technology C • Monsanto Company • Moore Products Co. • National Instruments Corp. • NEC Corporation • Neles-Jamesbury Oy • NEMA • Niigata Masoneilan Co. , Ltd. • Nippon Gear Co. , Ltd. • Norsk Hydro a. s. • Ohkura Electric Co. , Inc. • Omni Flow Computers • Oval Engineering Co. , Ltd.

Miembros Fundación Fieldbus • PC&E • PDVSA-Servicois Automatizagion • Pepperl+Fuchs • PMV, Palmstiernas Instruments • POHTO • Praxair, Inc. • Presys Instrumentos e Sistemas Ltda. • R. Stahl Schaltgeräte Gmb. H • Relcom Inc. • Research Reacto Institute of Kioto University • Richard Hirschmann Of America, Inc. • Rockwell Automation • Rosemount Analytical, Inc. • Rosemount Inc. • Saudi Arabian Oil Company • Shanoc, Inc. • Shenyang Institue of Automation • Shell Oil Company • Shimadzu Corporation • SHIP STAR Associates Inc. • Siemens Energy & automation, Inc. • Sira Test & Certification, Ltd. • SMAR • Smar Research

Miembros Fundación Fieldbus • Softing Gmb. H • SRC NIITEPLOPRIBOR • SRI International • Stone & Webster Engineering Corp. • Stone. L Corporation • The Foxboro • Tokyo Keiso Co. , Ltd. • Toshiba Corporation • VALTEK International • VEGA Grieshaber KG • Walsh Automation Inc. • Westinghouse Electric • Westlock Controls • Wonderware Corporation • World. FIP Europe • Yamaha Corporation • Yamatake-Honeywell Co. , Ltd. • Yokogawa Electric Corporation • Yokogawa Electronics Co. , Ltd

Asahi/América Sistemas Bus

Actuación Sistema Bus

Asahi/América Sistemas Bus n n Permite el control/comunicación con actuadores para control e información de estado con Dos Cables. Permite una instalación sencilla resultando en considerables ahorros al cliente contra los sistemas tradicionales de control.

Asahi/América Sistemas Bus Cableado Tradicional Gabinete I/O PLC

Asahi/América Sistemas Bus Cableado BUS PLC

Asahi/América Sistemas Bus Método de Cableado Bus

Asahi/América Sistemas Bus BUS requiere solo dos cables por válvula (Más el suministro para los Actuadores Eléctricos). Las Solenoides para actuadores neumáticos son alimentadas desde el sistema BUS.

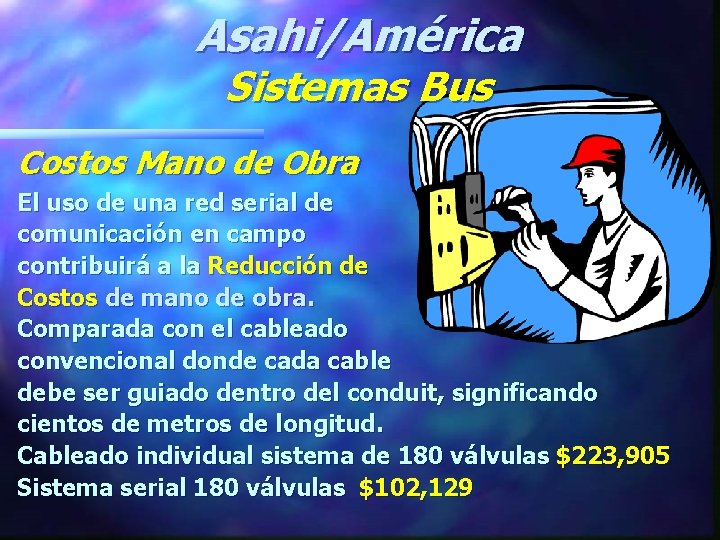

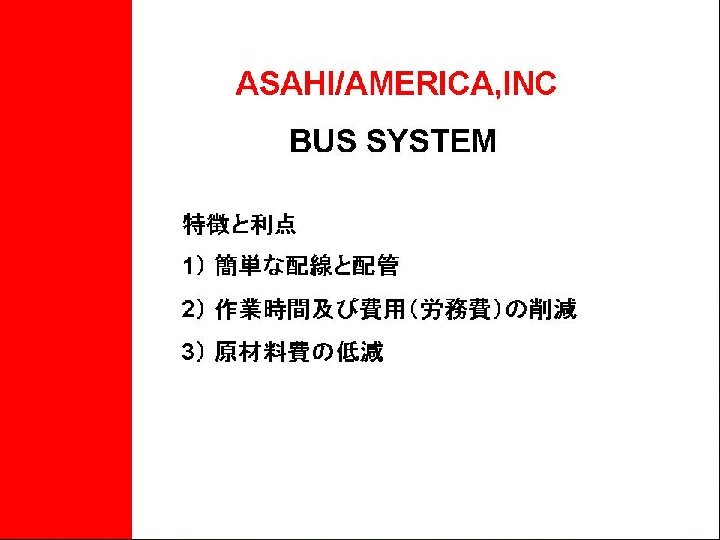

Asahi/América Sistemas Bus Costos Mano de Obra El uso de una red serial de comunicación en campo contribuirá a la Reducción de Costos de mano de obra. Comparada con el cableado convencional donde cada cable debe ser guiado dentro del conduit, significando cientos de metros de longitud. Cableado individual sistema de 180 válvulas $223, 905 Sistema serial 180 válvulas $102, 129

Asahi/América Sistemas Bus Costos del Material La cantidad de conduit, conexiones, cable y cajas de unión se reduce drásticamente. Comparado con sistemas tradicionales, redes en campo eliminan de forma considerable cableado y mano de obra para su instalación. Cableado sistema de 180 válvulas $228, 000. 00 Sistema en Red de 180 válvulas $152, 000. 00

Asahi/América Sistemas Bus Costos de Mantenimiento Las redes de campo crean la base para un sistema de administración completa de válvulas en planta, tomando la responsabilidad completa de monitorear y diagnosticar el rendimiento de la válvula desde la instalación hasta la programación del mantenimiento preventivo/correctivo

Asahi/América Sistemas Bus n Planes A/A para integrar dos de los varios buses disponibles para nuestros productos actuados. • Primero es el Sistema ASI (Disponible) • Segundo será la Fundación Fieldbus • Ambos son internacionalmente reconocidos

Asahi/América Sistemas Bus n n Alto nivel de flexibilidad a escoger Reconocido por (ISA) para sistemas de instrumentación y automatización Proyectado para reemplazar dispositivos de 4 -20 m. A Un alto nivel de diagnóstico puede ser integrado en el paquete de dispositivos.

Asahi/América Sistemas Bus Fabricantes de Equipo de la Fundación Fieldbus.

Asahi/América Sistemas Bus AS-I Bus n n Amplio soporte y simplicidad a elegir. AS-I es utilizado en aplicaciones abierto/cerrado. (El cual se usa en la mayoría de los sistemas) Tarjetas de interfase disponibles para Actuadores Eléctricos y Neumáticos. Precio Económico

Asahi/América Sistemas Automatizados Bus Interfase Actuador Neumático n n n Provisto con el estándar industrial NAMUR para montaje. Caja Nema 4 X resistente a la mayoría de ácidos, y soluciones salinas. Diseño Compacto de bajo perfil.

Asahi/América Sistemas Bus Interfase Actuadores Eléctricos n n n Provee relevadores Abierto/Cerrado Retro-alimentación de posición Abierto/Cerrado vía interruptores de límite Interfase a línea de voltaje en Actuadores Eléctricos. Módulo AS-i/O: (2 entradas/2 salidas relevador)

Asahi/América Sistemas Bus Especificaciones Técnicas Máxima Longitud del cableado: 100 metros (300 metros usando repetidores/expansores) Máximo Número de Dispositivos por Red (Maestro): 31 (Cada Dispositivo puede tener 4 entradas y salidas) Tiempo de Ciclo: 5 ms o menos con 31 Nodos Consumo de corriente de Control: (Actuadores Neumáticos) Menos de 160 ma (Solenoide Des-energizada) Menos de 185 ma (Solenoide Energizada)

Asahi/América Sistemas Bus Red Estándar ASI Longitud Máxima de 100 Metros Controlador AS-i M POWER SUPPLY AS-i PS 24 VDC PS 100 m

Asahi/América Sistemas Bus Red ASI con Repetidores (Máximo 2) La Longitud Total es Ahora de 300 Metros MC AS-I Repetidor POWER SUPPLY R R 100 m MC = Controlador Maestro AS-I PS = Suministro de Energía R = Repetidor AS-I PS 100 m

Asahi/América Sistemas Bus Estructura de Anillo Válvulas siguen operando Si la línea es cortada todas las válvulas siguen operando

Asahi/América Sistemas Bus Los puertos de salida permiten interfase con otros sistemas. Ocupa solo el espacio de un nodo en el sistema existente. Sistema Existente Entrada ASI Pueden añadirse 31 Nodos

Asahi/América Sistemas Bus Especificaciones Técnicas Requerimientos de cableado: Cable Amarillo AS-I Cualquier cable con la siguiente designación: H 05 VV-F 2 X 1. 5 de acuerdo con DIN VDE 0281 Tipo de Conector: M-12 (Pin 1=Positivo) (Pin 2=Negativo) Direccionamiento: A cada Nodo se asigna una dirección única: Asignada por el Dueño del Proceso o Mediante un Dispositivo Manual

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en Japón Asahi Engineering Co. , Ltd. Mitsubishi Chemical Corp. Bureau of Waterworks Mitsui Chemicals Corporation Chubu Electric Power Co. , Inc Mitsui Petrochemicals Ind. , Ltd. Chiyoda Corporation Nitto Dainippon Nichigo Engineering Co. , Ltd. Ink & Chemicals, Inc. Nippon Shokubai Co. , Ltd. Idemitsu Engineering Co. , Ltd. Nippon Steel Corporation Japan Energy Corporation NITTETSU ELEX Co. , Ltd. JGC Corporation Nitto Chemical Ind. Co. , Ltd. Kaneka Engineering Corp. Osaka Gas Co. , Ltd Sumitomo Konica Corp. Chemical Eng. Co. , Ltd. Kuraray Engineering Co. , Ltd. Tohaku Electric Power Co. , Ltd. Kurihara Kogyo Co. , Ltd. Tokyo Metropolitan Government Kyoto Petroleum Industries, Ltd Toho Gas Co. , Ltd. Mitsubishi Chemical Corp. Tokyo Gas Co. , Ltd.

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en USA Abbott Abitibi Consolidated Sales Corp. Accord Controls Agrium c/o Agra-Monenco/FMC Agrium U. S. Inc. AK Steel Corp. ALCO Chemical Co. Allegheny Energy Allegheny Power Allied Signal Alpha/Owens Corning Amalgamated Sugar Co. American Soda L. L. P. Anheuser-Busch Appleton Papers Archimica Inc. ARCO Alaska Atlas Paper Mills Aurora Energy, L. L. C. Austin Utilities B. I. Chemicals Bayer Corporation BCI Chemicals Bonide Products Borden Chemical BP Alliance BP AMOCO, Inc. Bristol-Meyers Squibb Bunge Corp. Cabot Corp. California Energy Geothermal Callery Chemical Co. Canandaigua Wine Co. Cargill, Inc.

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en USA. Carriage Industries Casco Bay Energy Co. , L. L. C. Celotex Corp. Certainteed Corp. Champion International Corp. CIL Isotope Separations, Inc. City Of Painseville, Municipal Electric Plant CK WITCO Corp. Cognis Corp. Condea Vista Chemical Conoco, Inc. Copland Industries Corning Glass Corning Inc. Creanova Inc. Daishowa America Dare County Water Department Of Chemical Engineering Donohue Industries Dow-Agrosciences Duke Energy Duke Fluor Daniel E. I. Du Pont De Nemours Eastman Chemical Co. Elf Atochem North America Inc. Eli Lilly & Co. Engelhardt Corp. Engineered Carbons, Inc. Exxon Mobil Firmenich Flint Ink

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en USA Flint Manders FMC Corporation Formosa Plastics Corp. Franklin Heating Fraser Paper General Electric Goodyear Tire & Rubber Co. Great Lakes Chemical Greif Bros. Corp. GSE GSI Henkel Corp. Holtrachem Manufacturing Co. ICS Triplex Ingomar Packing Co. ISA Ispat-Inland, Inc. J & L Specialty Steel J. R. Simplot Co. Kaiser #2 FPL Kaiser Aluminum & Chemical Kerr Mc Gee KN Energy, Inc. Knolls Atomic Power Labs KOSA Kvaerner Process K. V. MARK Corp. Land O・Lakes Lee College Louisiana State University Massey Mc. Whorter Technologies Mead Johnson Nutritional Medical Area Total Energy Plant, Inc. Merck & Co. , Inc. Minnesota Power

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en USA MOBIL B & P MOBIL Oil Mohave Generation Monsanto Company Montana Dakota Utilities Niacet Nitram, Inc. Northeast Wisconsin Technical College Northfield Laboratories Norton Coated Abrasives Novartis Crop Protection Nu-West Industries Nylonge Corporation Odyssey Manufacturing Company Ormet Primary Aluminum Company Osram Sylvania Paktank Parke-Davis Penn State University Petro. Lube / Condat Phelps Dodge Philip Morris Pierce & Stevens Corp. Plainwell Tissue PPG Industries, Inc. Purdue University Quest Separation Technologies Regeneron Pharmaceuticals, Inc. Rhodia Rittman Paper Board Rock-Tenn Company Rohm & Haas, Inc. Seattle Steam SIP, Inc.

Asahi/América Sistemas Bus Compañías con Instalaciones de Sistemas Bus en USA Solutia Southern Edison Specialty Industrial Products, Inc. Sprague Paperboard Sterling Chemical Sulivan Park Technical Specialties USS Kennedy Vanchem Velsicol Chemical Corp. Voith Sulzer, Inc. Vulcan Chemicals Waldron Engineering Wausau-Mosinee Western Research Corp. Westinghouse Electric Co. Westvaco Corporation Weyerhaeuser Wheeling Pittsburgh Steel Corp. Worthington Generation L. L. C. Wyckoff Chemical Company Wyeth Ayerst Pharmaceutical

Asahi/América Sistemas Bus Fabricantes AS-I

Asahi/América Sistemas Bus Usuarios AS-I Over 10, 000 nodes!!

Asahi/América Sistemas Bus Industrias Plantas con 6 o más válvulas on/off controladas desde PLCs Tratamiento Minería de Industria Cervecerías Acuarios Automotriz Agua Potable Aguas Negras Petrolera
