Arvutivrkude kaabeldusest standardid ja reaalne elu Toomas Adson

Arvutivõrkude kaabeldusest – standardid ja reaalne elu Toomas Adson

Arvutiside Server Terminaalid

• Kaabeldusstandardid: • • Jaotlad Ühenduspaneelid Kaablid ja ühenduskomponendid Arvutivõrgu dokumentatsioon

Kaabeldusstandardid • ANSI/TIA/EIA-568 -A (USA), EN 50173 (EL) • Struktuurne kaabeldus, avatud kaabeldus, üldkaabeldus • Eesmärk on tagada rakendusest sõltumatu kaabeldussüsteemide loomine. • Praktiline eesmärk – luua kaabeldus, mida on minimaalselt vaja ringi teha.

Ülekandekiirused ja kaabli valik 100 16 Mb/s TR Passive Bandwidth (MHz) 10 1 1 Mb/s CSMA Star. LAN 0. 1 Voice Class A ISDN Basic rate Primary access Class B 4 Mb/s TR 10 Base. T 16 Mb/s TR Active 25 Mb/s ATM 100 Mb/s 100 Base. T 4 100 Base. T 2 100 Base. VG 155 Mb/s ATM CAP 64 Class C 100 Mb/s SDDI TP-PMD 100 Base. TX 155 Mb/s ATM NRZI Class D

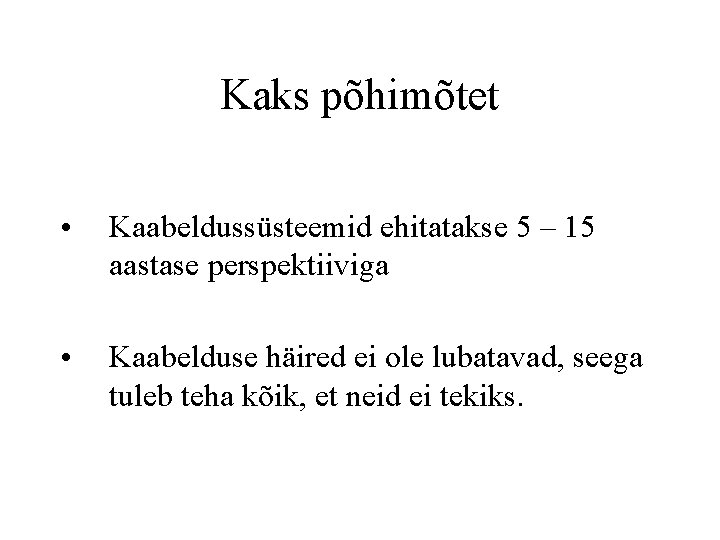

Kaks põhimõtet • Kaabeldussüsteemid ehitatakse 5 – 15 aastase perspektiiviga • Kaabelduse häired ei ole lubatavad, seega tuleb teha kõik, et neid ei tekiks.

Kulud 54% 7% 5% 34% Software & servers Workstation Hubs & network adapters Wiring

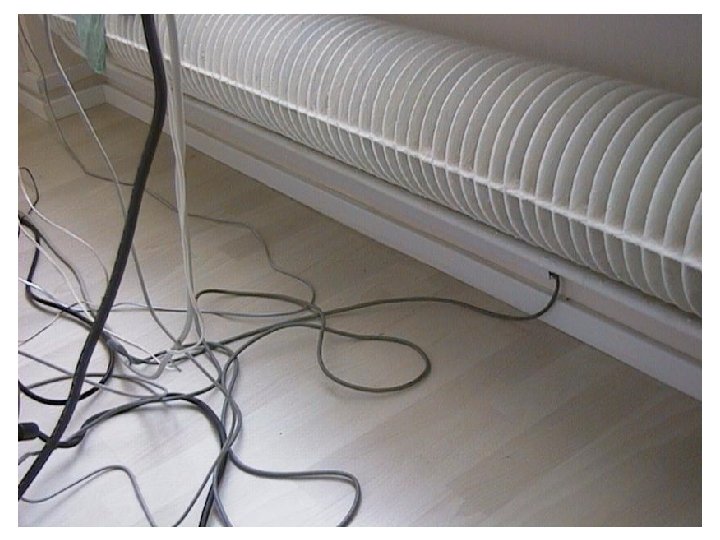

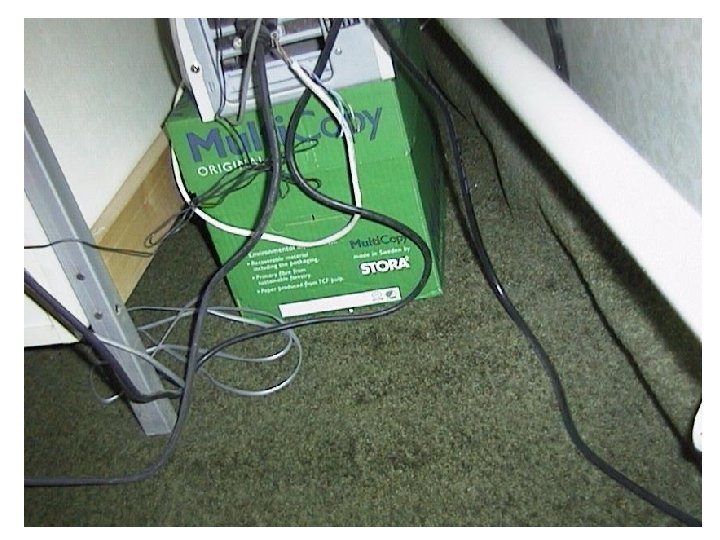

Roll. . . Causes to Network Failures 30% Cabling Others 70%

Eluiga Mainframe Workstation 1 2 Cabling LAN Software 3 4 5 6 7 8 Years 9 10 11 12 13 14 15

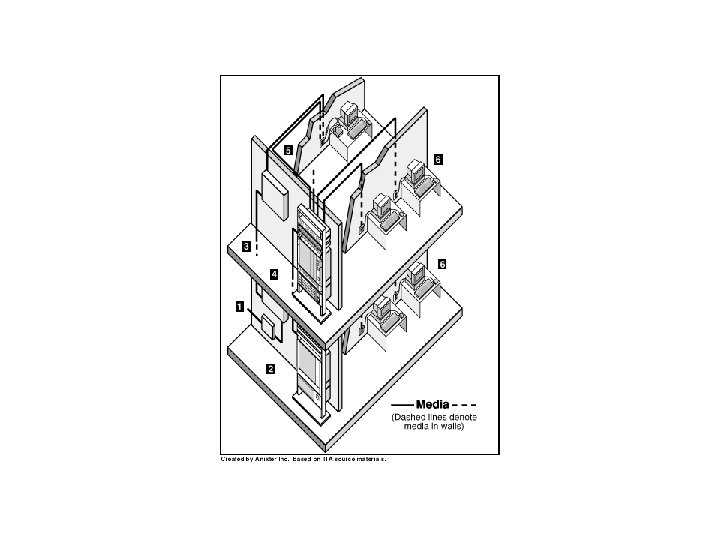

Kaabeldussüsteemi osad • • • Hoone sisseviik Seadmeruum Tuumikkaabeldus Telekommunikatsioonikapid Horisontaalkaabeldus Töökoha kaabeldus

Kohtvõrgu kaabeldus Piirkond (CD) Hoone (BD) Korrus (FD) Transition Point (TP) 1500 m max 5 m max Campus backbone cabling subsystem Building backbone cabling subsystem 90 m max Horizontal cabling Subsystem Ühenduspunkt Outlet (TO) Terminal

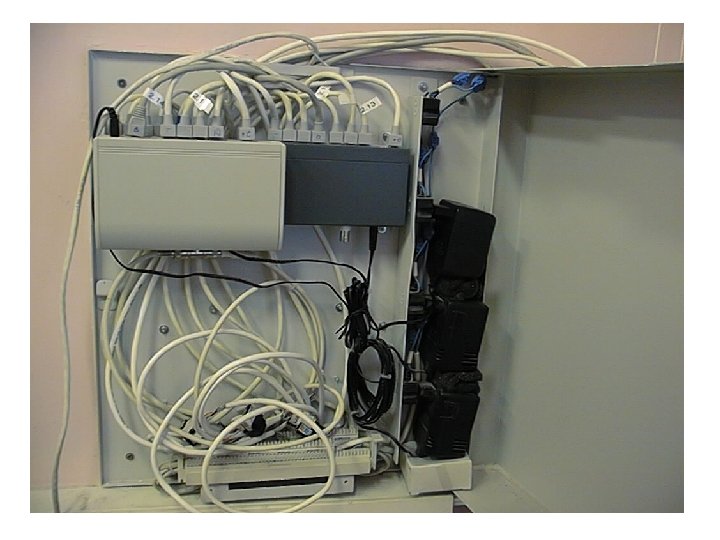

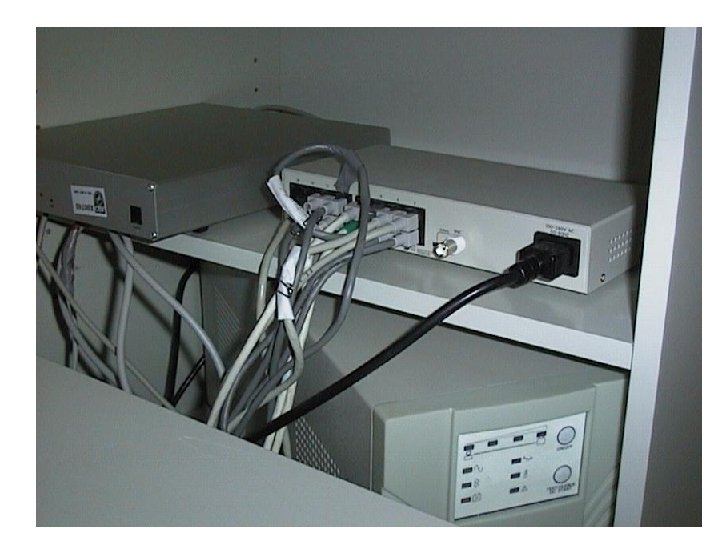

Jaotlatele esitatavad nõuded • Paikneb hoone keskel, soovitavalt ilma akenendeta ruumis • Hea ventilatsiooniga, soovitavalt konditsioneeriga • Ruumi sees ja kohal ei tohi paikneda veetorustikku • Metalluksega suletud ruumis • Aktiivseadmed UPS-i toite taha

Jaotlate arv Mida vähem, seda parem: - Administreerimine ja muudatuste teostamine lihtne - Jaotlale esitatavate nõuete täitmine lihtne - Turvalisuse tagamine lihtne - Odavam kui mitme jaotla tekitamine - 10 Mbit/s – 5 hubi järjestikku, 100 Mbit/s võrgu puhul ainult 2 hubi

Ühenduspaneelid – milleks? • Ühekiuline kaabel ei ole disainitud painutamise jaoks • Paneel fikseerib kaabli • Laiendamine ja ümberkonfigureerimine lihtne • Kergem märgistada

Kaabel • CAT 3 – 10 Mbit/s Ethernet, 4 Mbit/s Token Ring • CAT 4 – 16 Mbit/s Token Ring • CAT 5 – 100 Mbit/s Fast Ethernet • CAT 5 E, CAT 5+ - 1000 Mbit/s ! Oluline on, et kõik ühenduse komponendid on sama kategooriast.

Kaabel II • Standard tunnistab ainult UTP, STP ja fiiberoptilist kaablit. • UTP – kõige odavam ja levinum • STP/FTP – häiretekindlam kuid kallim. Eeldab korralikku elektrivõrku. • Fiiber – kõige kallim, samas kõige kvaliteetsem. Kasutada tuumikkaabelduses ja hoonetevahelises ühendustes.

Dokumentatsioon • Arvutivõrgu struktuurskeem • Korruse skeemid • Ühenduste testdokumentatsioon

Lokaalse arvutivõrgu(LAN) aktiivseadmed • Kordisti (kontsentraator, HUB - elektrilise signaali edastus • Sild/switch • Marsruuter/ Layer 3 switch

Segmenteerimine – milleks ja kuidas • Koormuse jaotamiseks • Eri tüüpi liikluse jaotamiseks • Turvalisuse tagamiseks

Segmenteerimise võimalused • Klientide ühendamine erinevate aktiivseadmete külge • Switchide kasutuselevõtt
