ARVUTI KOMPLEKTEERIMINE Vrumaa Kutsehariduskeskus Aap10 Marek Paas Rait
- Slides: 24
ARVUTI KOMPLEKTEERIMINE Võrumaa Kutsehariduskeskus Aap-10 Marek Paas Rait Ernits Jaanus Liinamäe
Tööriistad & abivahendid
Kruvid
Riistvara
Korpus
Nõuanded & ohutus • Komponente tohib hoida ainult servadest. • Räniplaatide servad võivad olla teravad. • Karda staatilist elektrit! • Ole rahulik ka tegutse plaani järgi. • Süsteemi võib algul kokkupanna alusel ja alles viimases etapis arvuti kasti sisse paigutada • Ära kasuta jõudu et komponente kuskile väänata.
Süsteemi kokkuladumine • Väga mugav on alusena kasutada emaplaadi karpi • Alusel on rohkem ruumi ja parem ligipääsevus võrreldes korpusega • Ohutum
Asetan emaplaadi alusele
Paigutan APU pesasse
Protsessori jahutus • Uuel jahutil on termopasta juba olemas • Soovitatav on tehase pasta maha võtta ja kasutada oma termopastat • Ära ürita pasta pealt säästa! • Ühenda protsessori jahutus (manual)
Mälud (RAM) • Mälutüübid (DDR 2, DDR 3) • Mälusiini kiirused • Mälu maht • Emaplaadi nõuded mäludele ja kokkusobivus • Mem. OK! funktsioon
Corsair Vengeance 4 GB + 4 GB
Arvuti kasti ettevalmistamine • Paigaldan kasti I/O paneeli (emaplaadiga kaasas) • Lisan emaplaadi kõrgenduskruvid ja nende peale paigaldan emaplaadi • Kinnitan emaplaadi
I/O paneel

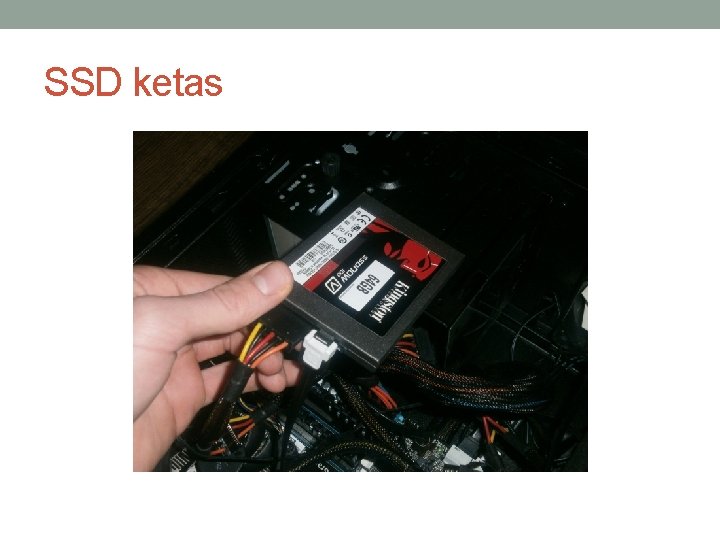

SSD ketas
Emaplaadi & korpuse juhtmed • Korpusel on: • USB pesad • 3. 5 mm pesad mikrofonile ja kõlaritele. • Toite sisse ja taaskäivitus nupud • Esipaneeli LED’id • Ventilaatorid Ühendamiseks tuleb vaadata vastavad kohad emaplaadi manualist: märksõna (front panel connectors)
Toiteplokk • Toiteplokki ostes tuleks jälgida: • Brändi • Efektiivsuse märgistust • võimsust (W) • Ühendusliideseid • Amprid: kaks või üks 12 V liin(i)? • Müra
Toiteplokk paigaldamine kasti • Vastavalt korpuse ehitusele paigaldan PSU kasti alla osasse. • Kinnitan nelja kruviga (kruvid olid kaasas korpusega) • Ühendan toite taha: Protsessor (2 x 4 pin), emaplaat (20 pin), kõvaketas, CD/DVD seade, Ventilaatori kontroller ja LED’id • Tänu otste ja pesade kujule on peaaegu võimatu valesti ühendada.
Toimiv tööriist
BIOS
Emaplaadi funktsioonid
Kasutatud materjalid • http: //www. asus. com/Motherboards/AMD_Socket_FM 1/F 1 A 75 M_PRO/#download – Emaplaadi manual
TÄNAN KUULAMAST!
