ARUS SEARAH DC Arus dan Tegangan Listrik Arus
- Slides: 19
ARUS SEARAH (DC) (Arus dan Tegangan Listrik)
Arus Listrik Q = 1. 6 X 10 – 19 coulomb i = dq/dt 1 A = 1 coulomb/det Tipe Besar Arus: Stasiun Pembangkit : 1000 A Starter Mobil : 100 A Lampu Dop : 1 A Radio Mini : 10 m. A Jam Tangan : 1 mikro. A
Hukum Ohm Bahwa I V (hub. linier) Ditulis: V = I R Atau : R = V/I
Bahan Non-Linier
Power (Daya): energi yang diberikan pada elektron tiap satuan waktu P = v dq/dt =v. I 1 watt = 1 volt x 1 A Contoh Daya : Generator : 300 MW Radiator : 1000 W Lampu Senter : 6 W Jam Tangan : 10 mikro. W
Contoh: Berapa arus yang mengalir pada resistor? ? ? a. VA = 6 V b. VB = 2 V c. VAB = 4 V d. I=4 A e. b. ……………

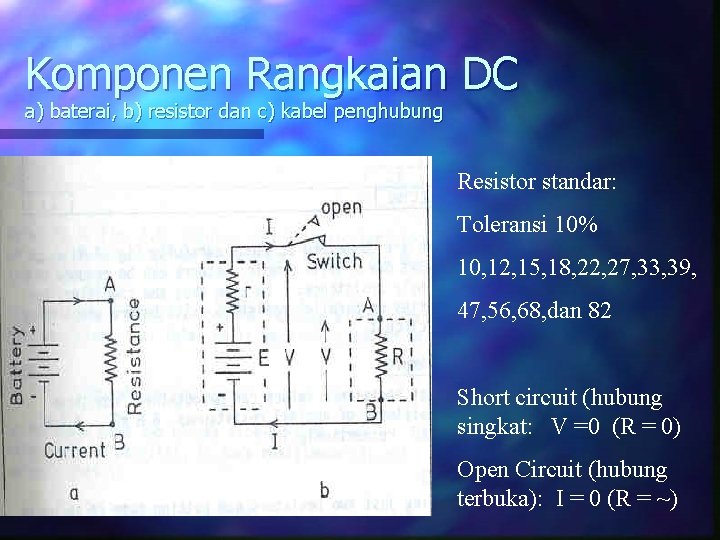

Komponen Rangkaian DC a) baterai, b) resistor dan c) kabel penghubung Resistor standar: Toleransi 10% 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, dan 82 Short circuit (hubung singkat: V =0 (R = 0) Open Circuit (hubung terbuka): I = 0 (R = ~)
Hukum Kirchhoff I. II. Total arus pada suatu titik cabang = 0 I=0 III. Total penurunan tegangan pada rangkaian tertutup = 0 IV. V=0

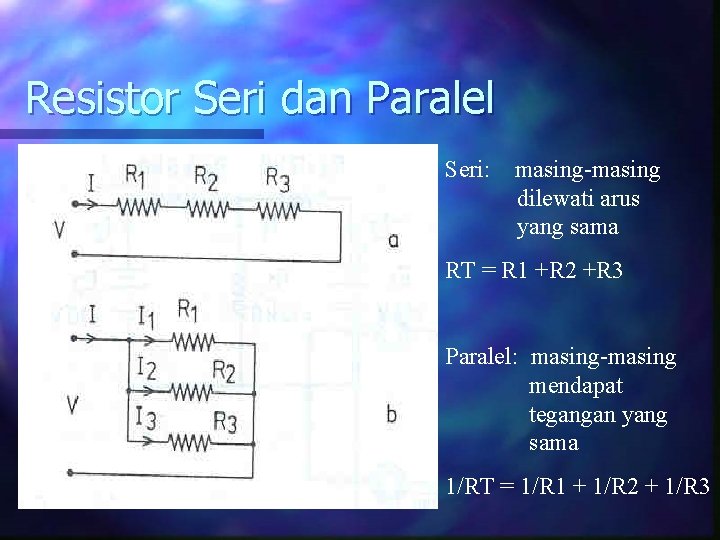

Resistor Seri dan Paralel Seri: masing-masing dilewati arus yang sama RT = R 1 +R 2 +R 3 Paralel: masing-masing mendapat tegangan yang sama 1/RT = 1/R 1 + 1/R 2 + 1/R 3

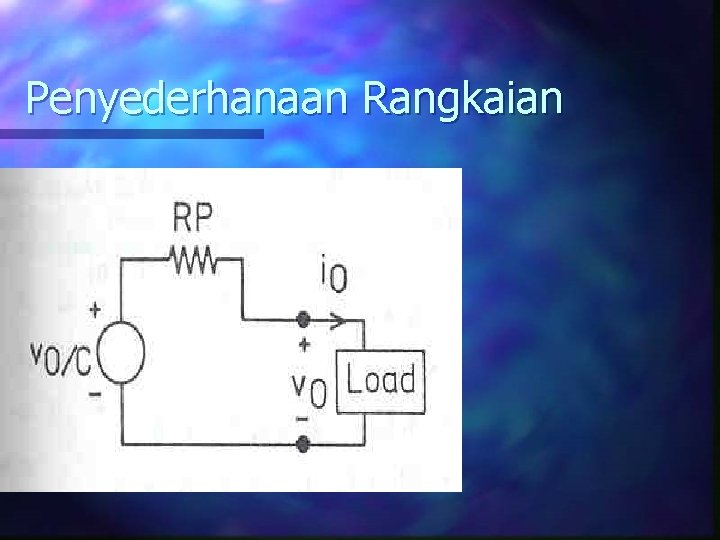

Penyederhanaan Rangkaian

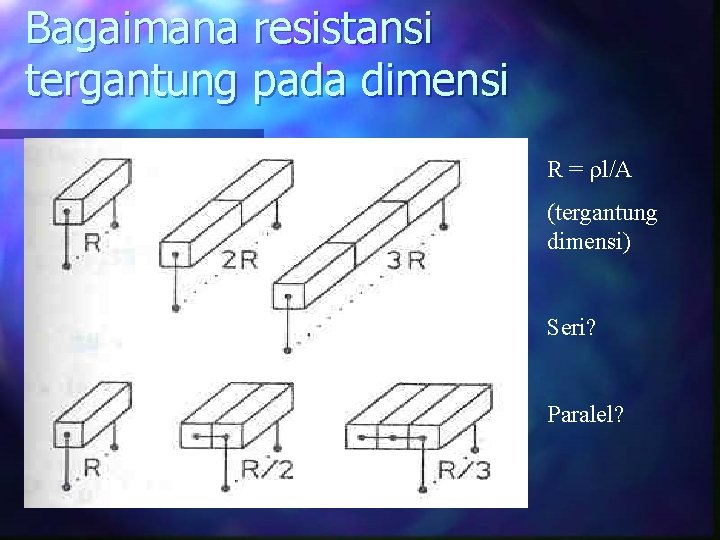

Bagaimana resistansi tergantung pada dimensi R = l/A (tergantung dimensi) Seri? Paralel?
Pembagi Potensial (Potential Divider)
Tugas : Tentukan besarnya v 3 !
Pembagi tegangan terbebani
Penyederhanaan Rangkaian
Teorema Thevenin Jika suatu kumpulan rangkaian sumber potensial dan resistor dihubungkan dengan dua terminal keluaran, maka rangkaian tersebut dapat digantikan dengan sebuah rangkaian seri dari sebuah sumber potensial rangkaian terbuka dan sebuah resistor
Contoh: Dengan menggunakan teorema Thevenin, hitung besarnya arus I 2 pada rangkaian di bawah ini
Vo/c = 5, 455 V RP = 5, 455 k Ohm I 2 = 0, 397 m. A Menurut Thevenin
CURRENT DEVIDER (Pembagi Arus) io = i. I (G 2/G 1+G 2)
