Arus Listrik Arus dan Gerak Muatan Arus listrik

Arus Listrik

Arus dan Gerak Muatan • Arus listrik didefinisikan sebagai laju aliran muatan listrik yang melalui suatu luasan penampang lintang. • Satuan SI untuk arus: 1 A = 1 C/s

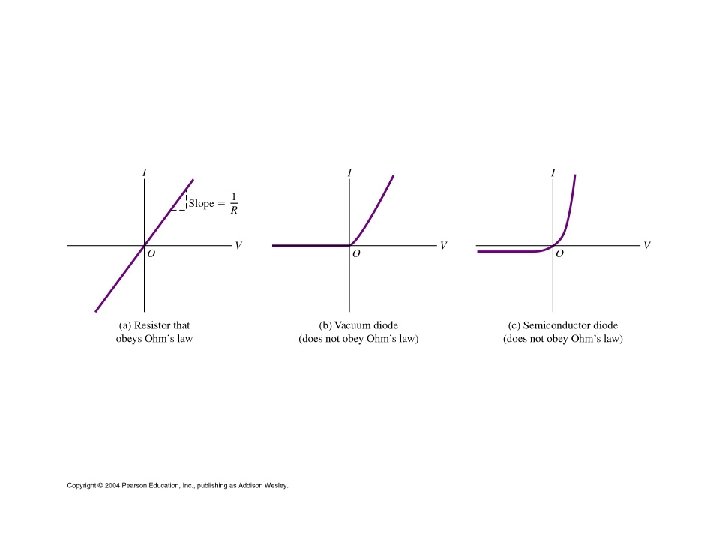

Resistansi dan hukum Ohm • ahli Fisika Jerman George Simon Ohm, yang menerbitkan sebuah tulisan pada tahun 1827 dengan judul “Die galvanische Kette mathematicsh bearbelitet” • Kuat arus yang mengalir pada suatu penghantar sebanding dengan beda potensial antara ujung-ujung penghantar itu bila suhunya tetap. Dengan V = beda potensial, Volt (V) i = kuat arus, Ampere (A) Konstanta pembanding R dinamakan resistansi (tahanan). Satuan tahanan ini adalah ohm yang sama dengan 1 V/A dan biasanya disingkat dengan huruf omega besar, Ω.

• Resistansi kawat penghantar diketahui sebanding dengan panjang kawat dan berbanding terbalik dengan luas penampang lintang : • Dengan konstanta kesebandingan ρ disebut resistivitas bahan penghantar dengan satuan ohm meter (Ωm).

Tabel resistivitas

• ρ berubah terhadap perubahan temperatur sesuai dengan persamaan • Dengan α koefisien temperatur dari resistivitas

GGL dan Baterai • Sebuah baterai pastilah memiliki hambatan dalam, sehingga dapat mengurangi daya yang bisa diantarkan ke rangkaian.

Susunan hambatan listrik • Dalam suatu rangkaian listrik umumnya akan digunakan beberapa hambatan. Hambatan tersebut kadang-kadang disusun secara seri, paralel atau campuran seri dan paralel.

I • Rangkaian resistor seri: a R 1 I 1 • Rangkaian resistor paralel: c b R 2 R 1 b a I 2 I R 2 • Khusus untuk 2 hambatan yang disusun secara paralel, besarnya hambatan pengganti dapat ditentukan melalui persamaan

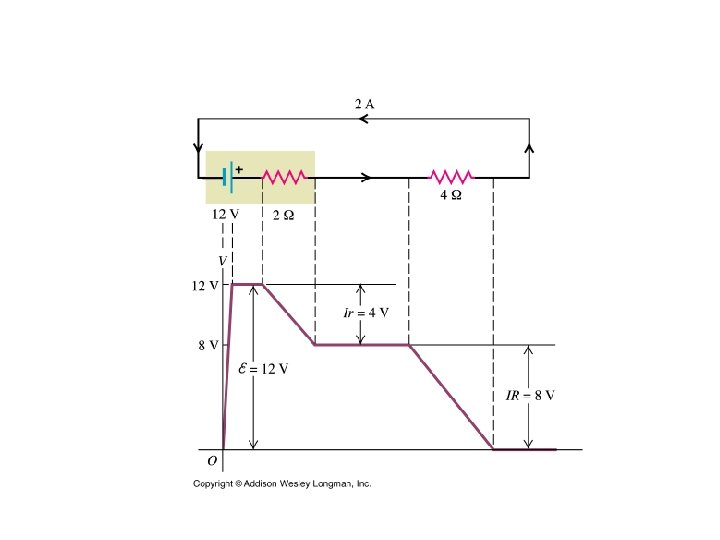

contoh • Dari rangkaian sederhana berikut, gambarkan besarnya tegangan pada masing-masing titik

Anda diberi sebuah kawat pemanas yang panjangnya 20 kaki terbuat dari Nichrom mempunyai hambatan 24 ohm. Dapatkah anda memperoleh lebih banyak kalor dengan melilitkan sebuah koil atau dengan memotong kawat tersebut dalam 2 bagian lalu dililitkan keduanya.

• LDR (Light Dependent Resistor) pada rangkaian berikut memiliki hambatan sebesar 800 Ω pada malam hari dan 160 Ω pada siang hari. – berapa nilai yang ditunjukkan voltmeter, Vm, pada malam hari jika saklar s dibuka – jika nilai yang ditunjukkan voltmeter pada siang hari dengan saklar s ditutup sama dengan Vm, berapakah hambatan R
