Artikulátorok Dr. Márton Krisztina

Artikulátorok • Az artikulátor a mandibulának a maxillához viszonyított helyzetét és mozgásait szimuláló mechanikai eszköz.

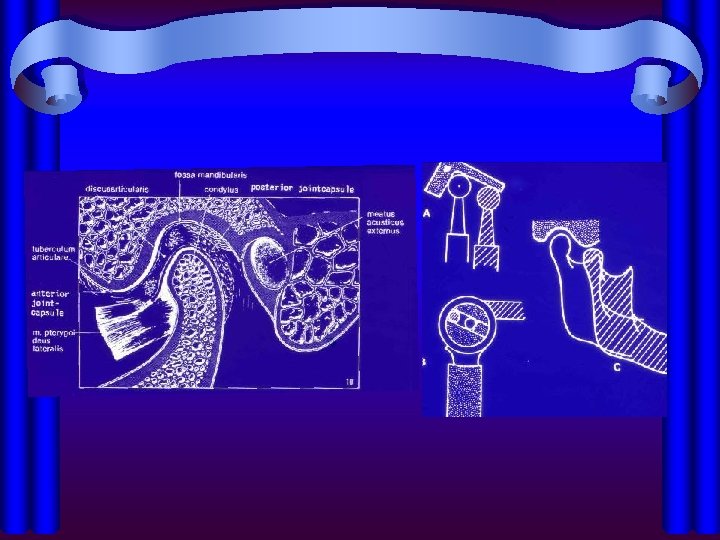

Artikulátorok fajtái • ARCON (Articulator-Condylus) – Anatómikus, a fejecs az alsó részhez tartozik • NONARCON – Nem anatomikus, a fejecs a felső részhez tartozik

arcon nonarcon

Artikulátorok típusai bonyolultságuk szerint • Okklúdor • Középértékű artikulátor • Egyéni értékű artikulátor – Részlegesen egyéni értékekre beállítható artikulátor – Teljesen egyéni értékekre beállítható artikulátor (Pantográf)

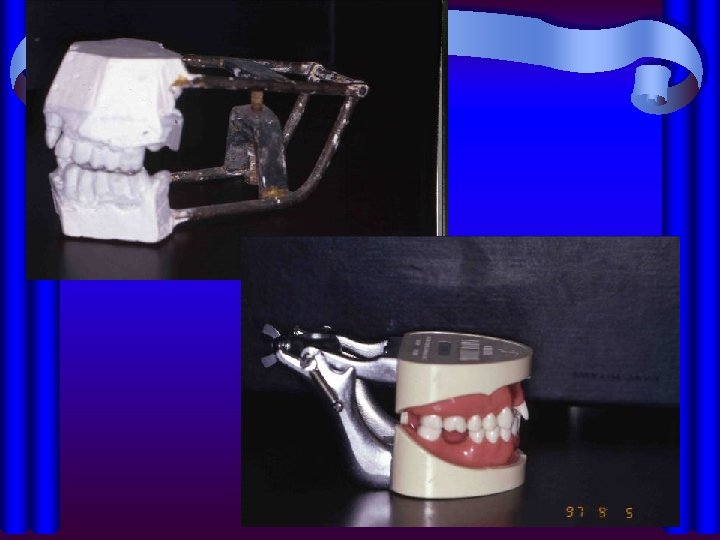

Okklúdor • Csak a nyitó-csukó mozgást képes reprodukálni

Középértékű artikulátor • A fejecspályák és a symphisis-pont pályája, valamint a fejecsek és az okklúziós sík távolsága átlag értékekre van beállítva – Condylus sagittalis: 35 o – Condylus lateralis: 15 o – Symphisis sagittalis: 10 o – Symphisis lateralis: 120 o

A gipszmintákat a Bonwill háromszög ill. a Balkwill szög segítségével gipszeljük be.

Egyéni értékű artikulátor • Részlegesen egyéni értékekre állítható – Ezek az artikulátorok különböző mértékben szimulálják a laterális, a protrúziós és a Bennett mozgásokat. Minél programozhatóbb egy berendezés annál inkább élethű a szimulációs képessége. – Arcív és intraorális rajzolóeszközök alkalmazásával és a határmozgások végpontjainak ismeretében ezek az artikulátorok beprogramozhatóak az állkapocsmozgások egyenes vonalú szimulációjára.

Whip Mix

Dentatus

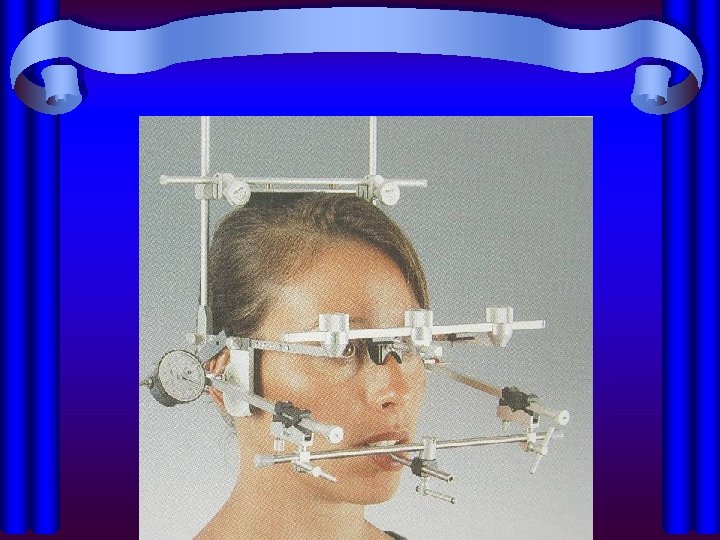

Egyéni értékű artikulátor • Teljesen egyéni értékű – Ezen típusoknál követelmény a mozgások és szögértékek regisztrálása, és ezeknek az értékeknek megfelelő mozgásokat igen részletesen reprodukálni is képesek. – Ezeket a típusokat kiterjedt restaurációk estén ill. a temporomandibuláris diszfunkciók diagnózisában alkalmazzák.

Protrúzió Jobb o-i oldalmozgás Bal o-i oldalmozgás

Protar 9

Az Arcív Segítségével meghatározzuk a rágósíknak az intercondylaris tengelyhez viszonyított távolságát

Arcívek típusai • „tetszőleges”: – A maxillához kapcsolódik • Arcív: a condylusponthoz illeszkedik • Fülív: a porus acusticus externusba illeszkedik • Kinematikus: – A mandibulához kapcsolódik

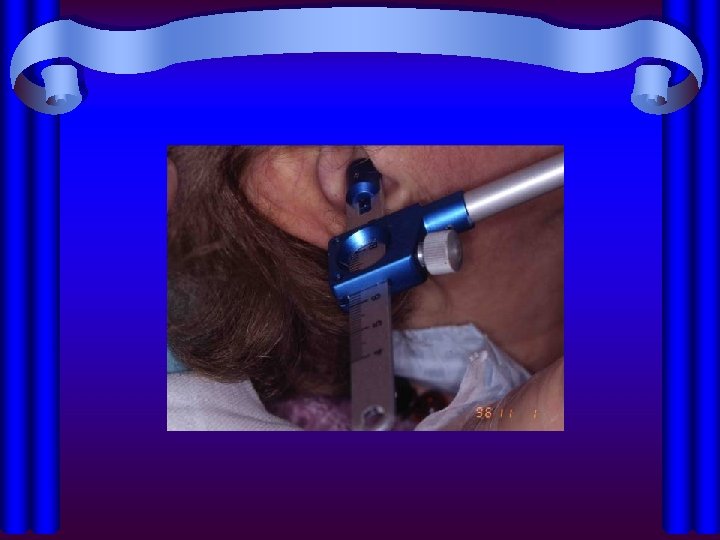

A Condyluspont bőrvetülete

Az arcív részei Harapási villa Orbita tű Ív

Arcíves regisztráció és begipszelés részlegesen egyéni értékű artikulátorba

Transzfer a laboratóriumba

Rögzítés az artikulátorhoz

Fülív rögzítése az artikulátoron

1. A felső minta begipszelése az arcív segítségével 2. Az alsó minta begipszelése a harapási sablon segítségével

Középértékre gipszelt artikulátor

Protruzív viaszharapás a condylus sagittalis egyéni értékének meghatározása

Az artikulátor programozása

Fogpróba

Készrevitel
