Arsitektur dan Organisasi Komputer Konsep Arsitektur dan Organisasi

Arsitektur dan Organisasi Komputer Konsep Arsitektur dan Organisasi Komputer Danar Putra Pamungkas, S. Kom danarpamungkas. wordpress. com L/O/G/O

Point-point pembahasan 1 Pengertian Komputer 2 Pengertian Arsikom 3 Atribut Arsikom 4 Evolusi Komputer www. themegallery. com

Pengertian Komputer sebuah mesin/alat hitung elektronik yang dapat secara cepat menerima informasi masukan digital dan mengolah informasi tersebut dan menghasilkan keluaran informasi yang dihasilkan setelah diolah. INPUT PROSES OUTPUT www. themegallery. com

Arsitektur Komputer Sebuah ilmu untuk tujuan perancangan sistem komputer Sistem biaya yg layak Sistem yg efisien Arsitek komputer Sistem kinerja tinggi www. themegallery. com

Teknik Aritmatika Pengalamatan Logika Manupilasi Aritmatika I/O Translate Kontrol String Instruksi Transfer Data Atribut Arsitektur Komputer Suatu Perhitungan cara/metode – dari perhitungan untuk menentukan yang dilakukan Melakukan operasi-operasi modifikasi/mengubah manupulasi transfer konversi informasi data string dari logika aritmatika antara byte, format urutan word satudll ke Menyalin data suatu register/lokasi Kumpulan fungsi yang dapat dieksekusi Teknik – teknik I/O yang digunakan untuk alamat komputer operand suatu BOOLEAN eksekusi periperal format yang eksternal lainpada dan inti instruksi memori keprogram memori lainya oleh CPU berbagai perangkat sistem(CPU/memori) Pengalamatan immediate MOVE NOT JUMP MOVS ADD IN XLAT Pengalamtan Langsung (Absolut) LOAD OR JUMPIF LODS DIV OUT HLT Pengalamatan tak-langsung Pengalamatan STORE AND JUMPSUB CMPS INC START STI I/O tak langsung register CLEAR XOR RET STOS MUL I/O Register TEST CLI Pengalamatan Indeks Pengalamatan Relatif Pengalamatan Base dgn insdeks & offset www. themegallery. com

Organisasi Komputer bagian yang terkait erat dengan unit–unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya Teknologi Hardware Perangkat antarmuka Teknologi memori Sinyal-sinyal kontrol Sistem memori www. themegallery. com

Arsitek www. themegallery. com

Evolusi Komputer 1945 -1958 Tabung hampa Mark I, ENIAC, EDVAC, IBM Stored concept program, memori magnetik, aritmatika biner 1958 -1966 Transistor ATLAS, IBM 1401, ICL 1901 Sistem Operasi, multiprograming, Hard disk magnetik 1966 -1972 Sirkuit Terpadu (SSI & MSI) IBM System 360, UNIVAC 1100, HP 2100 A Multiprosesing, memori semikunduktor, memori virtual 1972 -1978 - LSI (Large Scale Integration) ICL 2900, HP 9845 A, Intel 8080 Konsep RISC, microcomputer, kontrol proses VLSI ((Very Large Scale Integration)) IBM RS/6000, SUN Micro System Ultra SPARC Networking, sistem server, multimedia, embedded system www. themegallery. com

1 st Generation Computer ENIAC (Electronic Numeric Indicator and Computer) No. Fitur Keterangan 1. Jml tabung hampa 18000 2. Konsumsi daya 140 k. W ft 2 / 1393 m 2 3. Kebutuhan Ruang 15000 4. Aritmatika Desimal 5. Word length 10 digit 6. Tipe memori utama Memori program dan data terpisah 7. Kapasitas memori 20 x 10 digit 8. Kecepatan 5000 penjumlahan/detik 9. Operasi 2 utama Penjumlahan, pengurangan, perkalian, pembagian, kalkulasi akar pangkat dua Komponen utama adalah tube vacum Penguat arus Gerbang logika www. themegallery. com

EDVAC (Electrical Discrete Variable Computer) Komputer sederhana, struktur fixed physical dan dapat mengeksekusi berbagai komputasi menggunakan kontrolpemrograman Stored Program Concept Program bahasa mesin disimpan di dalam komputer serta data relevan lainya, dan secara instrintik komputer mampu memanipulasi program dan data tersebut Contoh Stored Program Concept Mengambil data/program dari hard disk ke memori Memindahkannya dari memori satu ke lainya Menyimpan kembali ke disk www. themegallery. com

Merupakan model dasar komputer untuk stored program concept. Komputer IAS No. Fitur Keterangan 1. Aritmatika Biner, Fixed point 2. Jumlah Instruksi 21 3. Format Instruksi Singgle Address 4. Panjang Instruksi 20 bit 5. Kapasitas Memori 1 k word – 4 k word 6. Panjang memori word 40 bit 7. Jenis dan kapasitas Magnetic drum, 16 k memori sekunder word www. themegallery. com

Mempunayi berbagai periperal. (CRT display, line printer, graphic davice) 4 Menggunakan bahasa pemrograman tingkat tinggi. 1 2 nd Generation Computer 3 Menggunakan transistor (hemat daya). 2 Menggunakan Printed Circuit board (PCB) www. themegallery. com

A Bentuk komputer lebih kecil, handal dan murah D Penggunakan Integrated Circuit (IC) => memadukan puluhan transistor secara bersama dalam satu chip 3 rd Generation Computer Ukuran memori yang lebih besar Kecepatan meningkat B C www. themegallery. com

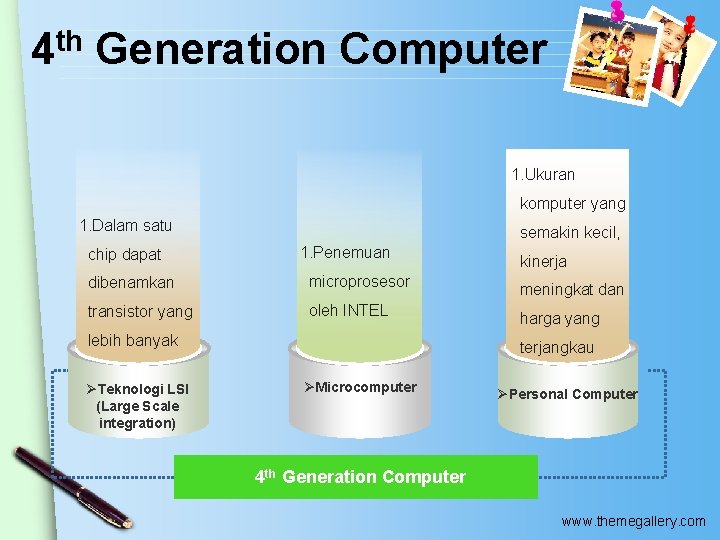

th 4 Generation Computer 1. Ukuran komputer yang 1. Dalam satu chip dapat semakin kecil, 1. Penemuan dibenamkan microprosesor transistor yang oleh INTEL lebih banyak ØTeknologi LSI (Large Scale integration) kinerja meningkat dan harga yang terjangkau ØMicrocomputer ØPersonal Computer 4 th Generation Computer www. themegallery. com

5 th Generation Computer Teknologi Very Large Scale Integration (VLSI) Pengembangan dari teknologi LSI yg memfokuskan kepadatan chip yang sangat besar hingga jutaan transistor perkepingnya No. Fitur Keterangan 1. Komputer Portable Komputer yang ringan dan mudah dibawa kemana-mana 2. Networking Sharing informasi antara komputer satu dengan yang lainya 3. Sistem Server Sistem yang cepat dan kapasitas yang besar, hemat sumber daya 4. Embedded system Produk berbasis mikrokontroler 5. Multimedia Menggabungkan data, suara dan gambar 6. Internet dan email Pemakaian komputer berbasis internet www. themegallery. com

Thank you! L/O/G/O
