Arsitektur dan Organisasi Komputer Bus System Part 1
Arsitektur dan Organisasi Komputer Bus System Part 1 Danar Putra Pamungkas, S. Kom danarpamungkas. wordpress. com L/O/G/O
Point-point pembahasan 1 Definition of BUS 2 Structure Interconnection 3 Bus Interconnection 4 Kinds of Bus www. themegallery. com

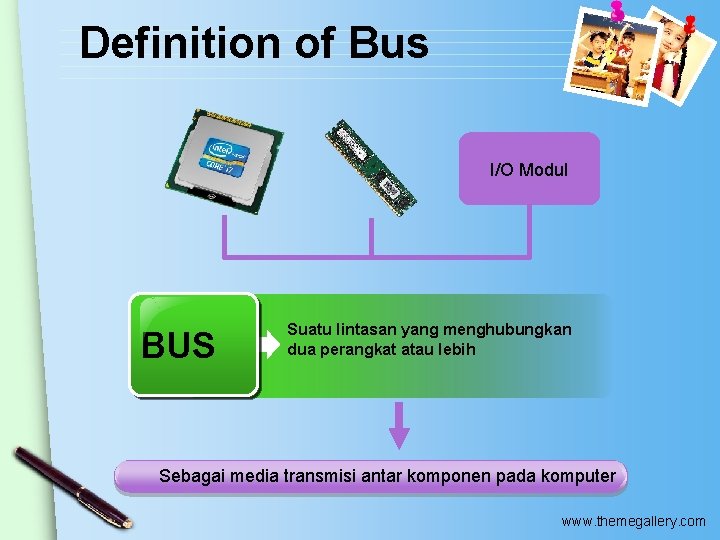

Definition of Bus I/O Modul BUS Suatu lintasan yang menghubungkan dua perangkat atau lebih Sebagai media transmisi antar komponen pada komputer www. themegallery. com

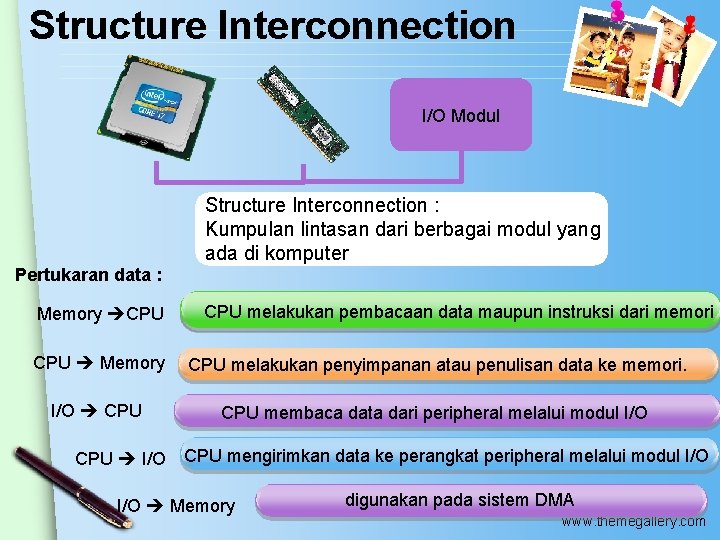

Structure Interconnection I/O Modul Structure Interconnection : Kumpulan lintasan dari berbagai modul yang ada di komputer Pertukaran data : Memory CPU melakukan pembacaan data maupun instruksi dari memori CPU Memory CPU melakukan penyimpanan atau penulisan data ke memori. I/O CPU membaca data dari peripheral melalui modul I/O CPU mengirimkan data ke perangkat peripheral melalui modul I/O Memory digunakan pada sistem DMA www. themegallery. com

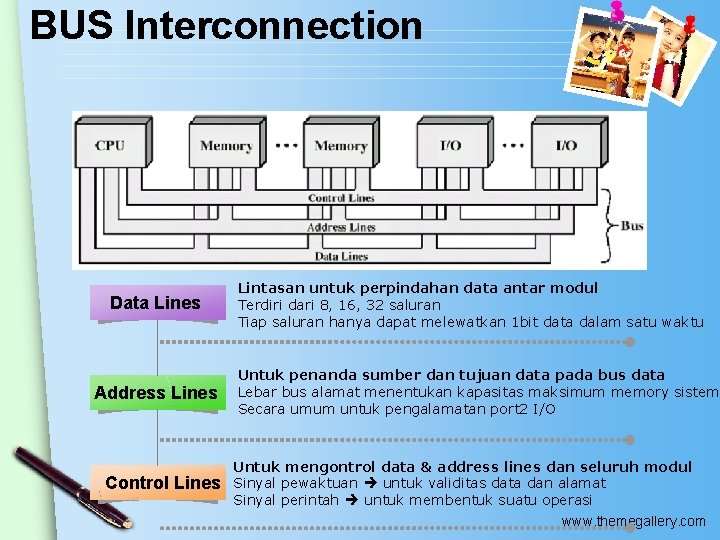

BUS Interconnection Data Lines Address Lines Control Lines Lintasan untuk perpindahan data antar modul Terdiri dari 8, 16, 32 saluran Tiap saluran hanya dapat melewatkan 1 bit data dalam satu waktu Untuk penanda sumber dan tujuan data pada bus data Lebar bus alamat menentukan kapasitas maksimum memory sistem Secara umum untuk pengalamatan port 2 I/O Untuk mengontrol data & address lines dan seluruh modul Sinyal pewaktuan untuk validitas data dan alamat Sinyal perintah untuk membentuk suatu operasi www. themegallery. com

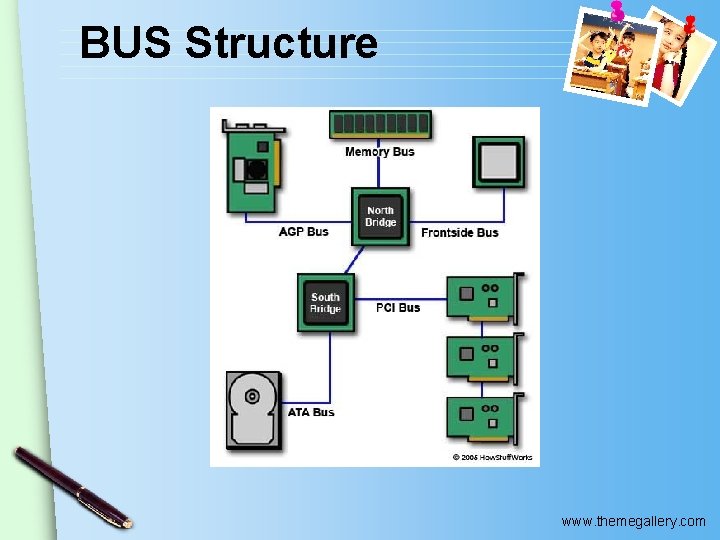

BUS Structure www. themegallery. com

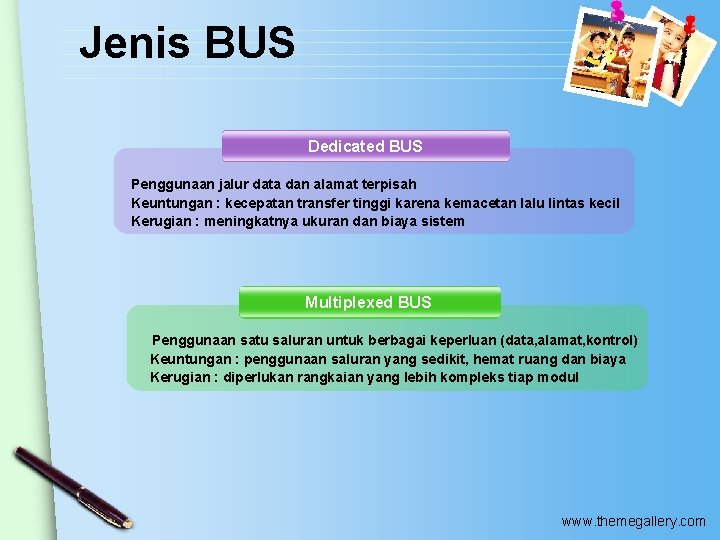

Jenis BUS Dedicated BUS Penggunaan jalur data dan alamat terpisah Keuntungan : kecepatan transfer tinggi karena kemacetan lalu lintas kecil Kerugian : meningkatnya ukuran dan biaya sistem Multiplexed BUS Penggunaan satu saluran untuk berbagai keperluan (data, alamat, kontrol) Keuntungan : penggunaan saluran yang sedikit, hemat ruang dan biaya Kerugian : diperlukan rangkaian yang lebih kompleks tiap modul www. themegallery. com
Thank you! L/O/G/O
